معرفی محصول

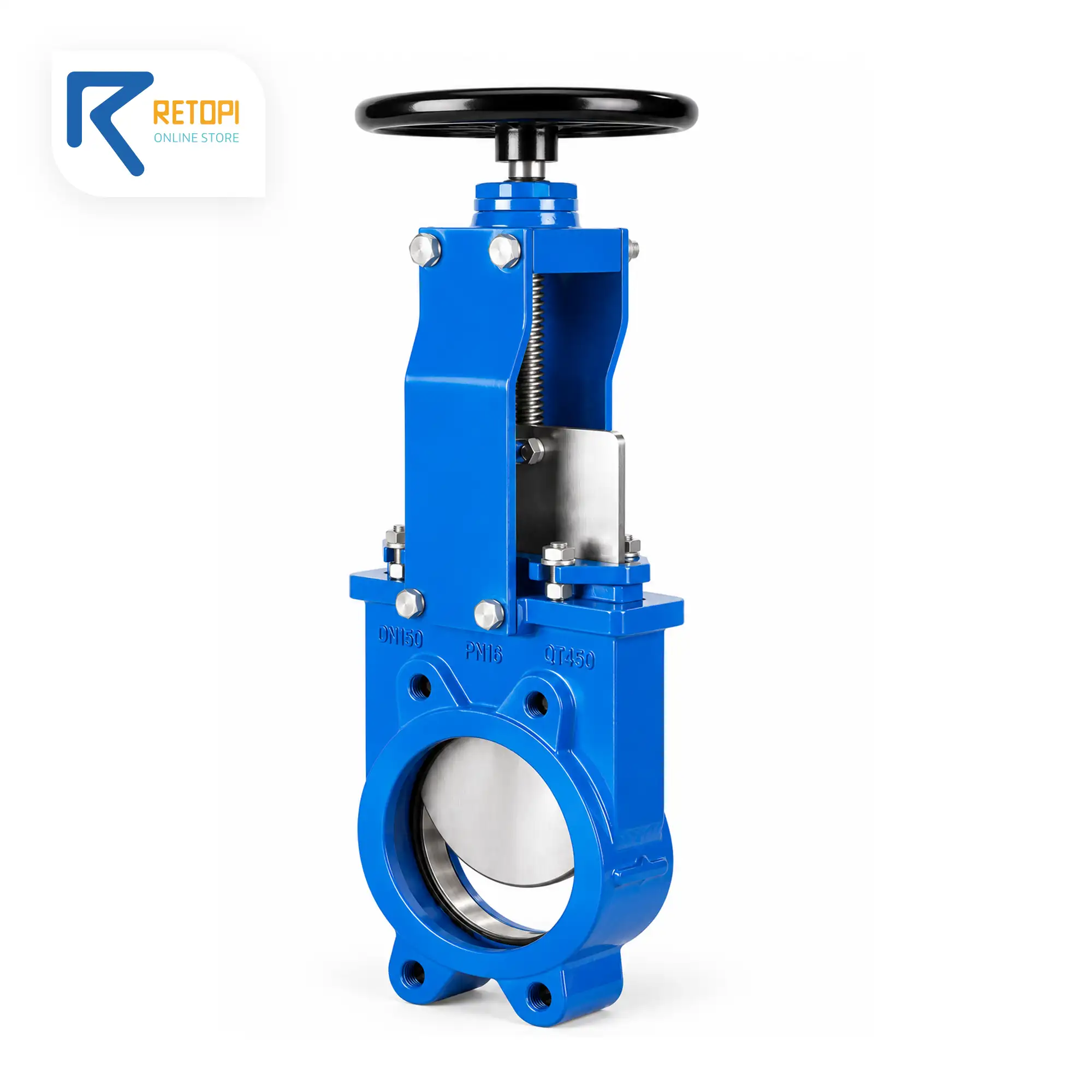

شرکت میراب شیر چاقویی چدنی را با نام شیر گیوتینی (Knife Gate Valve) تولید و عرضه می‌کند. این شیر یکی از پرکاربردترین شیرآلات صنعتی است که برای سیالات ویسکوز، مایعات غلیظ و مواد دارای ذرات معلق طراحی شده است. صنایع کاغذسازی، پتروشیمی، صنایع شیمیایی، تصفیه‌خانه‌ها، نیروگاه‌ها و کارخانجات تولید مواد غذایی از مشتریان اصلی این محصول هستند.

این شیر را در نوع ویفری (برای نصب بین دو فلنج) طراحی شده است. طراحی مهندسی‌شده باعث می‌شود قطعات متحرک حداقل تماس را با یکدیگر داشته باشند؛ همین موضوع اصطکاک را کاهش می‌دهد، عمر مفید شیر را افزایش می‌دهد و هزینه‌های نگهداری را پایین می‌آورد.

ویژگی‌ها و مزایا

• قابلیت برش سیالات چسبنده و جامدات معلق: این شیر بهترین عملکرد را در انتقال فاضلاب، لجن، شیره قند و دوغاب دارد.

• آب‌بندی قوی: سیستم آب‌بندی U شکل، نشت را به حداقل می‌رساند.

• افت فشار پایین: طراحی فول سایز مانع ایجاد تلاطم در جریان می‌شود.

• مقاومت در برابر خوردگی و حرارت: بدنه از چدن داکتیل یا فولاد ساخته می‌شود و تیغه از استنلس استیل ضدزنگ AISI 304 است.

• نصب آسان: امکان نصب در خطوط افقی و عمودی بدون نیاز به تغییرات گسترده در سیستم لوله‌کشی وجود دارد.

• مقاومت در برابر انبساط حرارتی: طراحی ویژه جلوی اثرات منفی انبساط قطعات بر عملکرد شیر را می‌گیرد.

• پوشش اپوکسی مقاوم: کارخانه میراب تمام قطعات را با رنگ پودری اپوکسی الکترواستاتیک می‌پوشاند تا در برابر خوردگی و زنگ‌زدگی دوام بیشتری پیدا کنند.

• استانداردهای معتبر: این محصول مطابق با DIN EN 558-1, DIN EN 1092-2, DIN 2501 ساخته می‌شود و کارشناسان آن را طبق DIN EN 12266-1 تست می‌کنند.

عملکرد

این شیر یک تیغه فولادی متحرک دارد که هنگام چرخاندن فلکه به سمت پایین حرکت می‌کند و مسیر سیال را می‌بندد.

• باز شدن شیر: اپراتور با چرخاندن فلکه، تیغه را از مسیر سیال خارج می‌کند و اجازه می‌دهد جریان به‌طور کامل عبور کند.

• بسته شدن شیر: تیغه وارد مسیر سیال می‌شود و با عبور از رینگ آب‌بندی، مانند گیوتین جریان را کاملاً قطع می‌کند.

⚠️ توجه: این شیر برای کنترل جریان طراحی نشده است. اگر آن را در حالت نیمه باز استفاده کنید، کاویتاسیون ایجاد می‌شود و به بدنه و اجزای داخلی آسیب می‌زند.

مشخصات فنی

• سایز: 50mm تا 1000mm

• فشار کاری: 2 تا 10 بار (بسته به سایز)

• جنس بدنه: چدن داکتیل GGG 40 یا فولاد ریختگی

• جنس تیغه: استنلس استیل AISI 304

• نوع اتصال: ویفری (بین دو فلنج) یا لاگ (انتهای خط)

• آب‌بندی: پکینگ لاستیکی و رینگ آب‌بندی استیل 1.4301

• پوشش رنگ: اپوکسی الکترواستاتیک آبی (RAL 5015 یا RAL 5005) با ضخامت 250 میکرون

کاربردها

• نیروگاه‌های حرارتی و صنایع شیمیایی

• تصفیه‌خانه‌های آب و فاضلاب

• صنایع کاغذ و خمیر کاغذ

• انتقال مایعات غلیظ مانند شیره قند، لجن شیمیایی و دوغاب سیمان

• سیستم‌های انتقال مواد پودری و جامدات معلق

نکات مهم هنگام انتخاب و نصب

• این شیر برای کنترل جریان مناسب نیست؛ پس هرگز آن را در حالت نیمه باز به‌کار نبرید.

• شیر را در جهت مشخص‌شده روی بدنه نصب کنید تا عملکرد صحیح داشته باشد.

• از این شیر در خطوط گاز و بخار استفاده نکنید؛ زیرا برای سیالات غلیظ طراحی شده است.

جمع‌بندی

شیر چاقویی چدنی میراب انتخابی مطمئن برای سیستم‌های صنعتی است که با سیالات چسبنده و جامدات معلق سروکار دارند. این محصول با طراحی مقاوم، آب‌بندی مطمئن، عملکرد ساده و افت فشار کم، گزینه‌ای ایده‌آل برای صنایع شیمیایی، غذایی، تصفیه آب و پتروشیمی محسوب می‌شود.

برای دریافت مشاوره و خرید، همین حالا با کارشناسان ریتاپی تماس بگیرید.

جمع‌بندی

شیر چاقویی چدنی میراب یک انتخاب عالی برای سیستم‌های صنعتی با سیالات چسبنده و مواد جامد معلق است. این محصول با طراحی مقاوم، قابلیت آب‌بندی بالا، عملکرد ساده و افت فشار کم، گزینه‌ای ایده‌آل برای صنایع شیمیایی، غذایی، تصفیه آب و پتروشیمی محسوب می‌شود.

برای دریافت مشاوره و خرید، با کارشناسان ریتاپی تماس بگیرید.
