مقدمه
بال ولو یا همان شیر توپی یکی از پرکاربردترین انواع شیرآلات صنعتی در سیستمهای پایپینگ است. در میان انواع مختلف این تجهیزات، بال ولو جوشی فولادی جایگاه ویژهای دارد؛ چرا که برای خطوطی با فشار بالا، دمای بالا، شرایط خورنده و کاربردهای حساس طراحی شده و به دلیل اتصال جوشی، از نظر آببندی و استحکام بدنه بسیار قابل اعتماد است.
در این مقاله بهطور کامل با ساختار، اجزا، ویژگیها، مزایا، معایب، کاربردها و الزامات انتخاب و خرید بال ولو آشنا میشوید. همچنین به انواع بال ولو فولادی یکتکه، دو تکه، سه تکه و کلاسهای فشار بال ولو کلاس ۱۵۰ و بال ولو کلاس ۸۰۰ نیز پرداخته میشود.

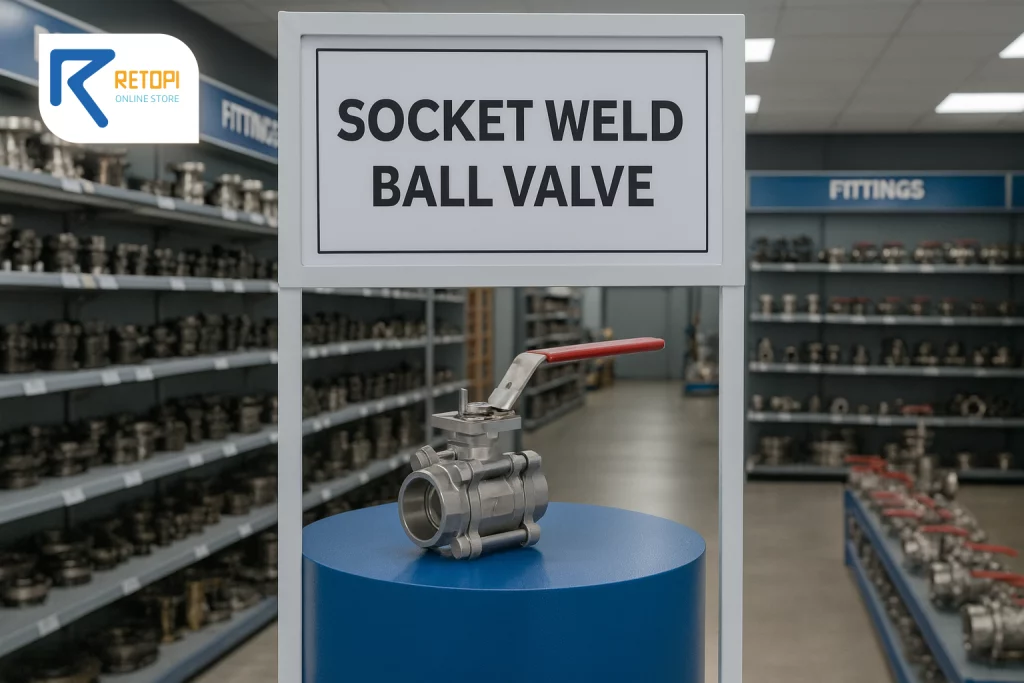

شیر توپی جوشی فولادی چیست؟
شیر توپی جوشی فولادی نوعی شیر صنعتی است که برای قطع و وصل جریان سیال در خطوطی با فشار و دمای بالا استفاده میشود. این نوع شیر توپی فولادی با اتصال جوشی (Butt-Weld یا Socket-Weld) به لوله متصل میشود و همین ساختار جوشی، باعث میشود نشتی خارجی تقریباً به صفر برسد.
بال ولو جوشی فولادی برای سیالاتی مانند:
- نفت و فرآوردههای نفتی
- گاز طبیعی
- بخار
- مواد شیمیایی
- آب داغ و سرد
- سیالات خورنده
مورد استفاده قرار میگیرد.

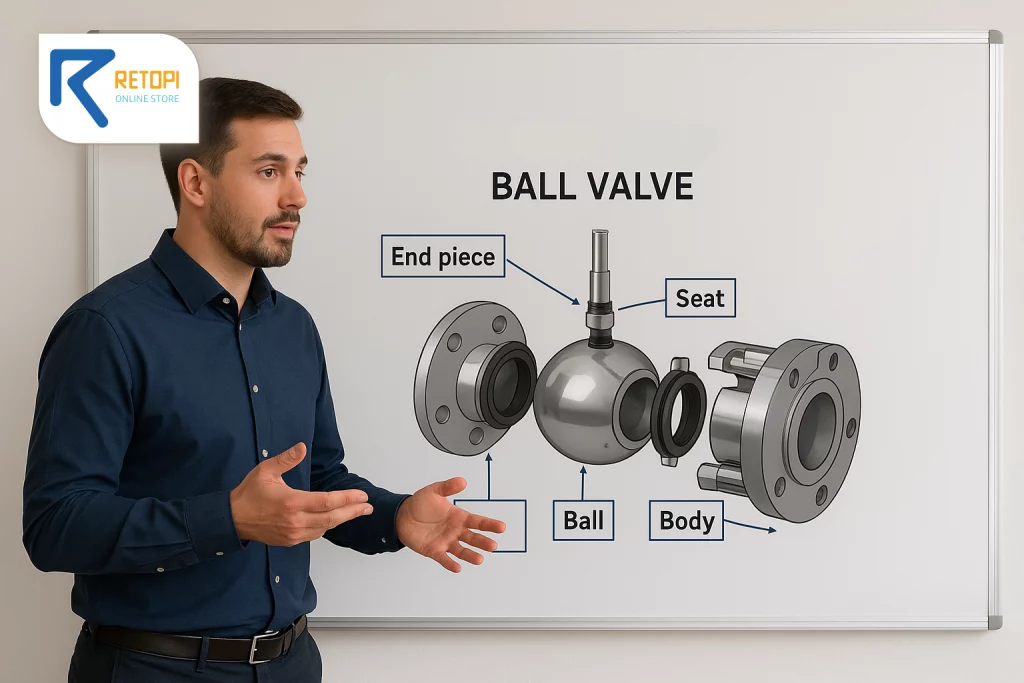

ساختار شیر توپی جوشی فولادی
۱. بدنه (Body)
بدنه بال ولو فولادی معمولاً از فولاد آهنگری یا فولاد ریختهگری تولید میشود تا مقاومت لازم در برابر فشارهای بالا را داشته باشد. بدنه میتواند به صورت:
- بال ولو یکتکه
- بال ولو دو تکه
- بال ولو سه تکه
طراحی شود. انتخاب نوع بدنه بسته به فشار، نوع سیال و نیازهای تعمیراتی انجام میشود.
۲. توپ (Ball)
توپ در مرکز شیر قرار دارد و با یک چرخش ۹۰ درجه، جریان را قطع یا وصل میکند. توپ معمولاً از فولاد ضدزنگ یا آلیاژهای مقاوم ساخته میشود. کیفیت ماشینکاری توپ، نقش مستقیم در آببندی و کاهش گشتاور دارد.
۳. سیتها (Seats)
در دو طرف توپ قرار دارند و از مواد مقاومی مانند:
- PTFE
- PTFE تقویتشده
- PEEK (برای فشار و دمای بالا)
ساخته میشوند. سیت مناسب، عملکرد بدون نشتی شیر را تضمین میکند.
۴. ساقه (Stem)
ساقه وظیفه انتقال گشتاور از دسته یا اکچویتور به توپ را دارد. طراحی ساقه بهگونهای است که در برابر گشتاور و فشار مکانیکی مقاومت کند و خطر بیرونزدگی ساقه (Blowout) را از بین ببرد.
۵. اتصالات انتهایی (End Connections)
در شیر توپی جوشی فولادی این اتصالات به صورت:
- Butt-Weld (BW)
- Socket-Weld (SW)
هستند. اتصال جوشی باعث افزایش ایمنی، حذف نقاط نشتی و مناسب بودن شیر برای خطوط دفنی میشود.
۶. محرک (Actuator)
بال ولو فولادی میتواند به صورت:
- دستی
- پنوماتیک
- الکتریکی
- هیدرولیک
عمل کند. در خطوط گاز و سیستمهای اتوماسیون، استفاده از اکچویتور مرسوم است.
ویژگیها و مزایای بال ولو جوشی فولادی
۱. آببندی مطمئن و بدون نشتی
ساختار جوشی باعث حذف اتصالات رزوهای و فلنجی میشود؛ در نتیجه احتمال نشتی خارجی تقریباً صفر است. این موضوع برای خطوط انتقال گاز، خطوط دفنی و سیستمهای با فشار بالا بسیار اهمیت دارد.
۲. تحمل فشار بالا و دمای بالا
بال ولو جوشی فولادی نسبت به سایر انواع شیر توپی، تحمل فشار و دمای بیشتری دارد.
مدلهایی مانند:
- بال ولو کلاس ۱۵۰
- بال ولو کلاس ۳۰۰
برای کاربردهای فوقفشار طراحی شدهاند.
۳. طراحی پورت کامل (Full Bore)
در بال ولو فولادی Full Bore، قطر داخلی توپ برابر قطر لوله است. این مزیت باعث:
- حداقل افت فشار
- عبور راحت Pig در خطوط گاز
- مناسب بودن برای انتقال مواد حساس
میشود.
۴. نیاز بسیار کم به تعمیر و نگهداری
به دلیل نبود پیچ، مهره و فلنج، شیر تقریباً نیاز به سرویس دورهای ندارد و همین موضوع آن را برای خطوط دفنی ایدهآل میکند.
۵. مقاومت بالا در برابر خوردگی
فولاد از پایه مقاوم است و با انتخاب سیت و متریال مناسب، شیر توپی فولادی جوشی میتواند در محیطهای شیمیایی نیز دوام بالایی داشته باشد.
۶. عملکرد با گشتاور کم
طراحی استاندارد توپ و سیت باعث میشود شیر به راحتی باز و بسته شود؛ چه به صورت دستی و چه در حالت اتوماتیک.
۷. ابعاد فشرده و نصب آسان
بدنه جمعوجور، این شیر را برای سیستمهای با فضای محدود مناسب میکند.
معایب شیر توپی جوشی فولادی
۱. قابلیت تعمیر پایین
به دلیل اتصال جوشی، برای تعمیر یا تعویض باید لولهکشی برش داده شود.
به همین دلیل در پروژههایی که نیاز به تعمیرات دورهای وجود دارد، معمولاً بال ولو دو تکه یا سه تکه یا مدلهای فلنجی انتخاب میشود.
۲. هزینه اولیه بالاتر
مواد باکیفیت، ساخت تخصصی و فرآیند جوشکاری، قیمت نهایی شیر را افزایش میدهد.
با این حال در پروژههای بلندمدت این هزینه توجیهپذیر است.
۳. نیاز به بازرسی جوش
برای بررسی کیفیت اتصال، استفاده از تستهایی مانند:
- رادیوگرافی (RT)
- التراسونیک (UT)
ضروری است.
۴. محدودیت در انتخاب متریال
برای سیالات بسیار تهاجمی یا محیطهای فوقخورنده، ممکن است فولاد معمولی مناسب نباشد و نیاز به متریال جایگزین باشد.
خرید اینترنتی شیرآلات صنعتی
همیشه یافتن محصولات باکیفیت با قیمت رقابتی و مناسب یک چالش بوده است. در شرکت ریتاپی با انتخاب محصولات گسترده و متنوع، تجربه یک خرید آنلاین برای کاربران اختصاص یافته است.
راهنمای انتخاب و خرید بال ولو فولادی
برای انتخاب درست، به موارد زیر توجه کنید:
۱. فشار کاری
انتخاب بین:
- بال ولو کلاس ۱۵۰
- بال ولو کلاس ۳۰۰
- بال ولو کلاس ۶۰۰
- بال ولو کلاس ۸۰۰
بسته به فشار سیستم انجام میشود.
۲. نوع سیال
مواد خورنده، دوغابها، گازها و بخار هرکدام سیت و متریال متفاوتی نیاز دارند.
۳. دمای کاری
سیت مناسب (PTFE، PEEK، METAL SEAT) باید با دما سازگار باشد.

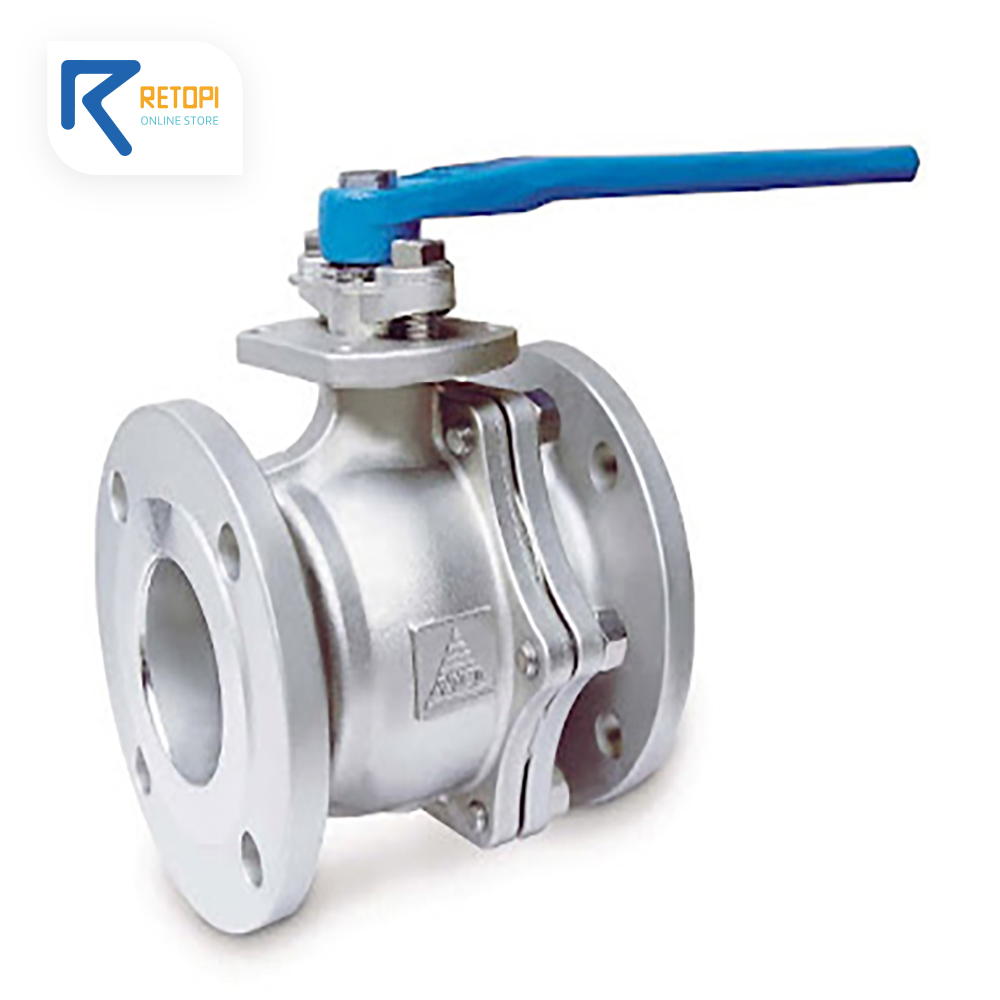

۴. نوع اتصال
- جوشی (برای خطوط حساس)
- فلنجی (برای سیستمهای قابل تعمیر)
۵. نوع بدنه (یکتکه، دو تکه، سه تکه)
در پروژههای تعمیرپذیر، مدل سهتکه بهترین انتخاب است.
۶. سازنده معتبر
کیفیت جوش، آببندی، تستها و استانداردهای تولید در عملکرد نهایی شیر بسیار اثرگذار است.
چرا بال ولو چند تکه همچنان محبوب است؟
در بسیاری از پروژهها، مخصوصاً در صنایع فرآیندی، استفاده از بال ولو دو تکه یا بال ولو سه تکه همچنان رایج است. دلیل اصلی این محبوبیت، قابلیت تعمیر و سرویس آسان آنهاست. در مدل سهتکه، میتوان بدون برش لوله:
- سیتها را تعویض کرد
- توپ را سرویس یا جایگزین کرد
- آلودگی داخلی را پاکسازی کرد
در حالی که بال ولو جوشی فولادی برای خطوطی مناسب است که قرار نیست بهطور مکرر سرویس شوند، بال ولو چندتکه برای سیستمهای پویا و قابلدسترسی انتخاب منطقیتری است.
جمعبندی
بال ولو جوشی فولادی یک انتخاب ایدهآل برای خطوط حساس، فشار بالا، دمای بالا و کاربردهایی است که ایمنی و دوام حرف اول را میزند. این نوع شیر توپی فولادی با تحمل شرایط سخت، عملکرد مطمئن و آببندی عالی، یکی از مهمترین تجهیزات در صنایع نفت و گاز، پتروشیمی، نیروگاهها و خطوط دفنی است.
سوالات متداول (FAQ)
۱. تفاوت بال ولو دو تکه و سه تکه چیست؟
مدل سه تکه امکان تعمیر، تعویض سیت و توپ بدون برش لوله را فراهم میکند.
۲. آیا شیر توپی جوشی فولادی برای خطوط دفنی مناسب است؟
بله. به دلیل نبود نقاط نشتی، بهترین گزینه برای خطوط دفنی گاز و آب است.
۳. بال ولو کلاس ۱۵۰ و ۸۰۰ چه تفاوتی دارند؟
کلاس ۸۰۰ تحمل فشار بسیار بالاتری دارد و برای خطوط نفت و گاز سنگین استفاده میشود.
