مقدمه
صنایع غذایی و دارویی از حساسترین و سختگیرترین صنایع در جهان هستند. هر تجهیزی که در مسیر تولید، انتقال، ذخیرهسازی یا فرآوری مواد غذایی و دارویی قرار میگیرد باید مطابق با استانداردهای بهداشتی بینالمللی طراحی و انتخاب شود. به همین دلیل سیستمهای پایپینگ در این صنایع تفاوتهای جدی با صنایع نفت، گاز، فولاد یا آب و فاضلاب دارند.
در این مقاله، به شکل جامع بررسی میکنیم که چه تجهیزاتی در پایپینگ صنایع غذایی و دارویی استفاده میشود، چه تفاوتی با تجهیزات صنعتی دارند، استانداردهای انتخاب آنها چیست و در نهایت بهترین گزینهها برای خرید شیرآلات صنایع غذایی، لوله و اتصالات استیل، اتصالات جوشی استیل و شیرآلات استنلس استیل را معرفی میکنیم.
این راهنما میتواند برای مهندسان، کارفرمایان، مشاوران و خریداران تجهیزات پایپینگ، یک مرجع کامل و قابلاعتماد باشد.
۱. چرا پایپینگ صنایع غذایی و دارویی متفاوت است؟
پایپینگ این صنایع باید معیارهایی را رعایت کند که از دو جهت حیاتی هستند:
۱. بهداشت و ایمنی محصول
مواد غذایی و دارویی باید در محیطی منتقل شوند که:
- هیچ آلودگی در آن وارد نشود
- سطح تجهیزات به راحتی تمیز شود
- خطر رشد میکروبی کاهش یابد
- هیچ واکنش شیمیایی بین سیال و تجهیزات رخ ندهد
به همین دلیل، سطوح داخلی تمام تجهیزات باید صاف، صیقلی و بدون خلل و فرج باشند.
۲. مقاومت در برابر خوردگی
به دلیل وجود مواد اسیدی، قلیایی، بخار، دماهای بالا و شستوشوی مداوم، تنها استنلس استیل (Steel Stainless) گزینه مطمئن است.
آلیاژهایی مثل AISI 304 و AISI 316 بیشترین کاربرد را دارند.
بهویژه ۳۱۶ و 316L به دلیل مقاومت در برابر خوردگی حداکثری، در خطوط دارویی استفاده میشوند.
۲. لولهها در پایپینگ صنایع غذایی و دارویی
۲.۱. لوله استیل (Stainless Steel Tubing)
در این صنایع، لولهها باید ویژگیهای زیر را داشته باشند:
- ساختار کاملاً یکپارچه
- سطح داخلی صیقلی (Polished / EP / BA)
- قابلیت انجام SIP و CIP
- مقاومت حرارتی بالا
- سازگار با استانداردهای 3A، FDA و USP
۲.۲. لوله مانیسمان استیل
لوله مانیسمان استیل یا بدون درز، یکی از کلیدیترین تجهیزات است زیرا:
- هیچ خط جوشی ندارد
- آلودگی تجمع پیدا نمیکند
- تحمل فشار و دمای بیشتری دارد
در خطوطی که انتقال سیالات حساس، پرفشار یا دما بالا انجام میشود، مانیسمان استیل انتخاب اول است.
۲.۳. استانداردهای مهم
- ASTM A270: مخصوص صنایع غذایی
- ASTM A269: مخصوص خطوط صنعتی
- DIN11850 و DIN11866: استاندارد اروپا
- ASME BPE: سختگیرانهترین استاندارد مخصوص صنایع دارویی
۳. اتصالات مورد استفاده در پایپینگ صنایع غذایی و دارویی
اتصالات نقش تأمین پیوستگی، تغییر مسیر و انشعاب خطوط را دارند. در صنایع غذایی و دارویی، اتصالات باید قابلیت استریل شدن، باز و بسته شدن سریع و عدم نشت داشته باشند.
۳.۱. اتصالات جوشی استیل
این اتصالات زمانی استفاده میشوند که:
- نیاز به یک سیستم کاملاً دائمی باشد
- لرزش، انحراف فشار یا دما وجود داشته باشد
- خطر نشتی باید صفر باشد
انواع اتصالات جوشی استیل:
- زانویی (Elbow) ۹۰ و ۴۵ درجه
- سهراهی (Tee)
- رِدِیوسِر (Reducer)
- کوپلینگ جوشی
مزیت اصلی آنها
استحکام بالا + سطح داخلی صاف + مناسب خطوط پرفشار و استریل.
۳.۲. اتصالات کلمپی (Clamp Fittings)
این اتصالات محبوبترین نوع در صنایع غذایی هستند. دلیلش واضح است:
- باز و بسته شدن سریع
- مناسب برای خطوط CIP
- تمیزکاری آسان
- کاهش زمان تعمیرات
انواع اتصال کلمپی:
- Tri-Clamp
- Ferrule
- Clamp
- Gasket های سیلیکونی، EPDM یا PTFE
۳.۳. اتصالات رزوهای استیل
در خطوط حساستر کمتر استفاده میشود، زیرا رزوهها میتوانند محل تجمع آلودگی شوند.
اما در بخشهای جانبی، مانند ابزار دقیق، قابل استفادهاند.

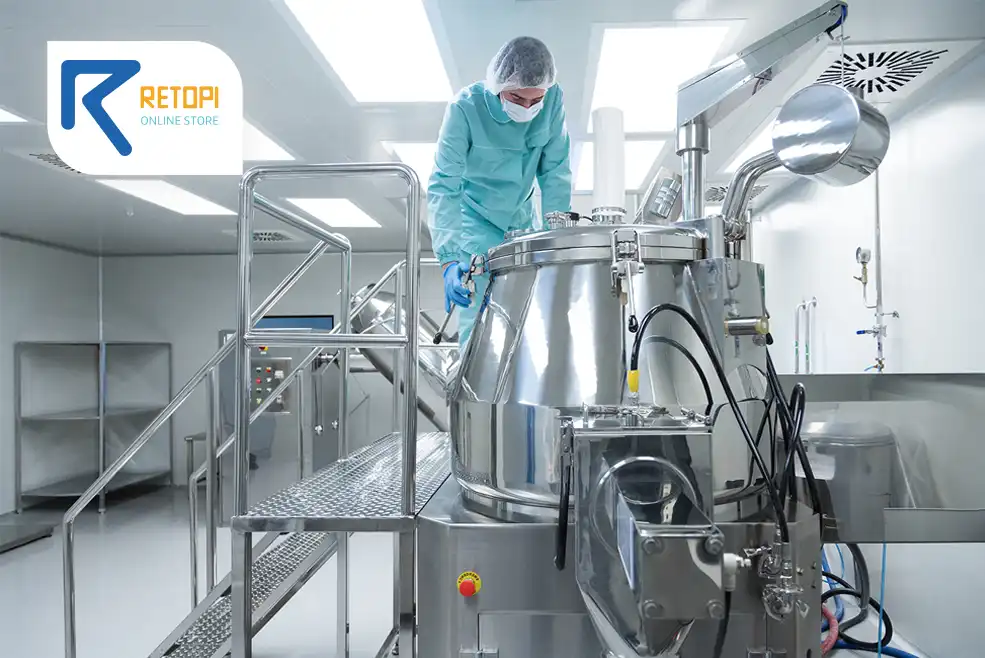

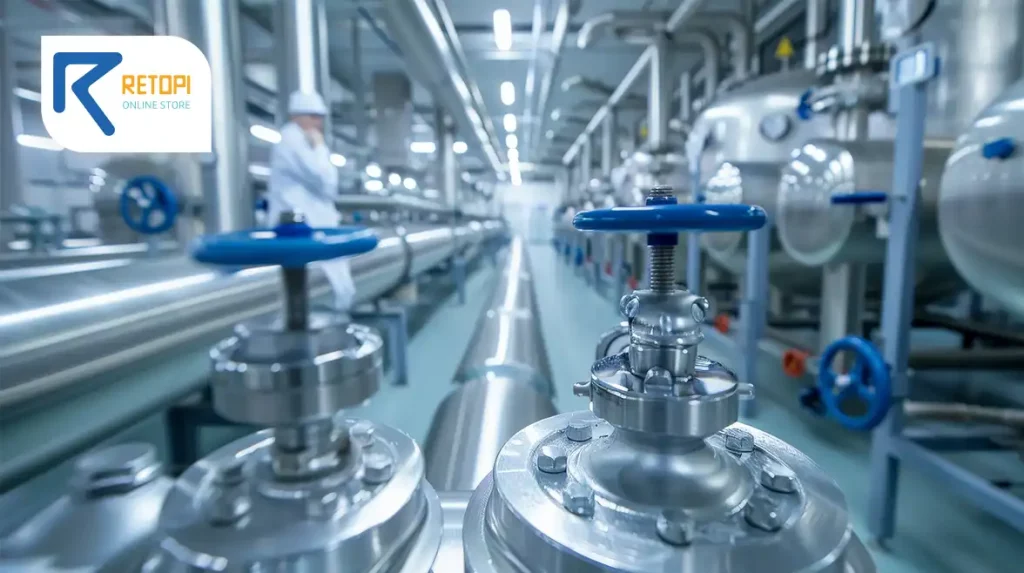

۴. شیرآلات صنایع غذایی و دارویی
شیرآلات این صنایع باید ویژگیهایی داشته باشند که سطح ایمنی، کنترل جریان و کیفیت محصول را تضمین کنند.
در ادامه انواع شیرآلات صنعت غذایی و شیرآلات استنلس استیل را بررسی میکنیم.
۴.۱. شیر پروانهای استنلس استیل (Butterfly Valve)
یکی از پرکاربردترین گزینهها:
- مناسب خطوط کمفشار
- امکان تمیزکاری آسان
- قیمت اقتصادیتر نسبت به سایر شیرآلات
۴.۲. شیر دیافراگمی (Diaphragm Valve)
برای صنایع دارویی، انتخاب شماره یک است.
مزایا:
- تماس سیال فقط با دیافراگم
- استریلپذیری بالا
- عملکرد بدون نشت
- سازگار با SIP و CIP
۴.۳. بالولو استنلس استیل (Ball Valve)
کاربرد در خطوط:
- انتقال روغنها
- مواد چسبناک
- سیالات پرتلاطم
بال ولوها در نسخههای Full Bore موجودند که افت فشار را به کمترین حد میرساند.
۴.۴. شیر یکطرفه (Check Valve)
برای جلوگیری از برگشت سیال در خطوط تولید لازم است.
در صنایع غذایی نسخههای:
- Spring Check
- Ball Check
رایج هستند.
۴.۵. شیر نمونهبرداری (Sampling Valve)
برای آزمایشات بهداشتی و کنترل کیفیت، این شیر نقش حیاتی دارد.
سطح داخلی کاملاً صیقلی است و قابلیت استریل کردن دارد.
خرید اینترنتی شیرآلات صنعتی
همیشه یافتن محصولات باکیفیت با قیمت رقابتی و مناسب یک چالش بوده است. در شرکت ریتاپی با انتخاب محصولات گسترده و متنوع، تجربه یک خرید آنلاین برای کاربران اختصاص یافته است.
۵. سایر تجهیزات ضروری در پایپینگ صنایع غذایی و دارویی
۵.۱. گسکتها و اورینگها
مواد سازگار با غذا:
- EPDM
- Silicon
- PTFE
- Viton
استانداردها:
- FDA
- USP Class VI
- 3A Sanitary
۵.۲. فیلترها و استرینرها
برای حذف ذرات و تضمین سلامت محصول:
- Basket Strainer
- Inline Strainer
- Y-Strainer استیل
۵.۳. فلنجهای استیل
با آلیاژهای ۳۰۴ و ۳۱۶
در استانداردهای:
- DIN
- SMS
- ISO
۵.۴. ابزار دقیق
- دماسنج استیل
- فشارسنج استیل
- فلومترهای بهداشتی
- سنسورهای سطح و هدایت الکتریکی
۶. ویژگیهای کلیدی تجهیزات مناسب صنایع غذایی
برای انتخاب صحیح تجهیزات، باید معیارهای زیر رعایت شوند:
۱. سطح داخلی پولیش شده (EP / BA) که این تنها راه جلوگیری از رشد میکروبی است.
۲. عدم استفاده از رزوه در مسیر جریان زیرا رزوه محل تجمع آلودگی است.
۳. سازگاری با استانداردهای سیففود
مانند:
- 3A
- FDA
- GMP
- ASME BPE
۴. انتخاب آلیاژ مناسب
- ۳۰۴ برای خطوط غذایی
- 316L برای خطوط دارویی
- مقاومت در برابر خوردگی و اسیدها
۵. قابلیت تمیزکاری CIP و استریلسازی SIP(تمام تجهیزات باید این قابلیت را داشته باشند.)
۷. تفاوت پایپینگ صنایع غذایی با سایر صنایع
| ویژگی | صنایع غذایی | صنایع دارویی | صنایع نفت و گاز |
|---|---|---|---|
| جنس لوله | استنلس استیل ۳۰۴ | استنلس استیل 316L | فولاد کربنی / استنلس |
| سطح داخلی | پالیش ۰.۸ میکرون | پالیش ۰.۴ میکرون | بدون نیاز به پالیش |
| نوع اتصالات | کلمپی / جوشی | جوشی (اولویت بالا) | فلنجی / رزوهای |
| شیرآلات | بهداشتی و استیل | دیافراگمی و استریل | صنعتی و فلزی |
۸. جمعبندی
پایپینگ صنایع غذایی و دارویی دقتی چند برابر سایر صنایع میطلبد.
انتخاب لوله استیل، لوله مانیسمان استیل، اتصالات جوشی استیل، اتصالات کلمپی و شیرآلات استنلس استیل در این صنایع یک الزام است، نه یک انتخاب.
اگر خرید تجهیزات پایپینگ را بدون توجه به استانداردهای بهداشتی و آلیاژهای مناسب انجام دهیم، خطر آلودگی، خوردگی و کاهش کیفیت محصول بسیار بالا خواهد بود.
برای همین، تامینکنندهای که:
- تجهیزات بهداشتی استاندارد
- برندهای معتبر
- گارانتی اصالت
- و مشاوره فنی ارائه دهد
برای خرید این قطعات ضروری است.
۹. مراحل طراحی و اجرای پایپینگ صنایع غذایی و دارویی
طراحی یک سیستم پایپینگ در محیطهای حساس مثل صنایع غذایی و دارویی، تنها انتخاب چند قطعه و اتصال آنها نیست. این فرآیند شامل چند مرحله کلیدی است که هر کدام زیرمجموعههای خاص خود را دارند. رعایت نکردن هر مرحله میتواند باعث آلودگی، نشت، کاهش راندمان، یا توقف کامل خط تولید شود.
۱. تحلیل فرآیند و انتخاب مسیر جریان (Process Design)
در اولین مرحله، مهندسان فرآیند باید مسیر عبور مواد را مشخص کنند. این مسیر شاملموارد زیر میشود:
- نقاط ورودی و خروجی
- مخازن ذخیره
- پمپها
- فیلترها
- مسیرهای CIP/SIP
در این مرحله نوع سیال، دما، ویسکوزیته، احتمال رسوب، حساسیت میکروبی و سطح بهداشتی مورد نیاز تعیین میگردد. بر اساس این دادهها نوع لوله استیل، لوله مانیسمان استیل، شیرآلات صنایع غذایی و اتصالات جوشی استیل انتخاب میشود.
۲. تعیین Material Class
در این بخش، تمام تجهیزات از نظر آلیاژ، کلاس فشار، سطح پولیش و استانداردها تعریف میشوند.
بهطور مثال:
- لوله: AISI 316L، سطح داخلی ۰.۴ میکرون، استاندارد ASME BPE
- اتصالات: جوشی Orbitally Welded، جنس 316L
- شیرآلات: بدنه استنلس استیل، سیت PTFE، سازگار با CIP
- گسکتها: سیلیکونی با گرید FDA
این مرحله باعث میشود که یکپارچگی سیستم حفظ شود و هیچ قطعه ناسازگاری وارد خط نشود.
۳. طراحی Layout و مدل سهبعدی
در اغلب پروژههای دارویی، طراحی سهبعدی مدل دیجیتال (3D Model) اجباری است.
این کار مزایای زیر را به همراه دارد:
- جلوگیری از برخورد بین لولهها
- رعایت شیبگذاری لازم برای تخلیه کامل (Drainability)
- کاهش Dead-Leg ها
- بررسی صحیح بودن مسیر جریان و فواصل دسترسی
نکته مهم این است که در تجهیزات صنایع غذایی و دارویی، Dead-Legها نباید بیشتر از ۱.۵ برابر قطر لوله باشند. این موضوع نقش مهمی در جلوگیری از آلودگی و رشد باکتری دارد.
۴. ساخت و جوشکاری
جوشکاری در این صنایع معمولاً با دستگاههای Orbital Welding انجام میشود که:
- کیفیت یکنواخت
- نفوذ کامل جوش
- عدم ایجاد زبری داخلی
- قابلیت تست و ثبت دیتای جوش
را تضمین میکند.
هر گونه زبری داخلی در نقطه جوش میتواند تبدیل به محل تجمع باکتری شود. به همین دلیل، استفاده از جوشکاری دستی فقط در بخشهای غیر حساس توصیه میشود.
۵. تست و اعتبارسنجی (Validation)
پایپینگ صنایع غذایی و دارویی پس از نصب باید مراحل زیر را طی کند:
الف) تست هیدرواستاتیک
برای اطمینان از عملکرد صحیح لولهها و اتصالات استیل.
ب) تست DPT و RT
برای بررسی کیفیت جوشها.
ج) تست پاکیزگی (Cleanliness Test)
بررسی عدم وجود چربی، ذرات، تسهیلکنندهها و مواد خارجی.
د) تست میکروبیولوژیک
در خطوط دارویی، پس از نصب، سیستم با مواد ضدعفونی شستوشو شده و نمونهبرداری میشود.
( Validation Documentation)
شامل:
- IQ (نصب)
- OQ (عملکرد)
- PQ (تولیدی)
این مرحله برای دریافت تأییدیه GMP ضروری است.
صدور پیشفاکتور آنلاین
۱۰. اشتباهات رایج در خرید تجهیزات پایپینگ صنایع غذایی و دارویی
خریداران معمولاً بهدلیل فشار زمان یا کمبود اطلاعات، اشتباهاتی مرتکب میشوند که هزینههای سنگینی به خط تولید تحمیل میکند. برخی از مهمترین اشتباهات عبارتند از:
۱. عدم توجه به سطح داخلی لوله و اتصالات
استفاده از لولههای معمولی یا دارای خط جوش، باعث آلودگی و گرفتگی خط میشود.
لوله مورد استفاده باید EP یا BA باشد و گواهی پولیش داشته باشد.
۲. استفاده از اتصالات رزوهای در مسیر جریان
رزوهها محل تجمع باکتری هستند.
در خطوط اصلی همیشه باید اتصالات جوشی استیل یا کلمپی استفاده شود.
۳. خرید شیرآلات استیل غیر بهداشتی
بسیاری از شیرآلات صنعتی از نظر جنس استیل مشابه هستند اما برای صنایع غذایی مناسب نیستند. شیرآلات این صنایع باید:
- بدنه بهداشتی
- پولیش داخلی
- قابلیت SIP/CIP
- و گواهی 3A
داشته باشند.
۴. انتخاب اشتباه گسکت
گسکتها باید دارای گرید غذایی باشند. EPDM صنعتی یا PTFE معمولی در خطوط غذایی قابلقبول نیست.
۵. خرید تجهیزات بدون گواهی
برای خطوط دارویی، داشتن مدارک زیر ضروری است:
- Mill Test Certificate
- Surface Roughness Report
- Welding Report
- FDA / USP Class VI
۱۱. چرا انتخاب تامینکننده معتبر اهمیت دارد؟
تجهیزات صنایع غذایی و دارویی هرگز نباید از تامینکنندگان نامعتبر خریداری شود. دلیلش واضح است:
- تشخیص کیفیت واقعی پولیش داخلی سخت است
- بسیاری از تجهیزات فاقد گواهی معتبر هستند
- جوشکاری غیر استاندارد میتواند منجر به آلودگی شود
- انتخاب شیرآلات نامناسب باعث توقف خط تولید میشود
یک تامینکننده معتبر باید:
- شیرآلات صنایع غذایی و شیرآلات استنلس استیل اصل
- لوله و اتصالات استیل استاندارد
- اتصالات جوشی استیل مخصوص خطوط بهداشتی
- و مشاوره فنی برای انتخاب صحیح تجهیزات
را ارائه دهد.
سوالات متداول کاربران
۱. آیا میتوان از لولههای استیل صنعتی معمولی در خطوط غذایی استفاده کرد؟
خیر. لولههای صنعتی معمولاً خط جوش دارند، سطح داخلی آنها پولیش مناسب ندارد و استانداردهای بهداشتی مانند 3A، FDA یا ASME BPE را پوشش نمیدهند. در خطوط غذایی و دارویی باید از لوله استیل بهداشتی با سطح داخلی BA یا EP استفاده شود. خطوط حساستر نیز بهتر است با لوله مانیسمان استیل اجرا شوند.
۲. کدام نوع شیرآلات برای صنایع دارویی مناسبتر است؟
در خطوط دارویی معمولاً از شیر دیافراگمی (Diaphragm Valve) و Sample Valve استفاده میشود، زیرا این شیرها قابل استریل کردن هستند، هیچ نقطه تجمعی ایجاد نمیکنند و سیال فقط با سطوح بهداشتی تماس دارد. برای خطوط جانبی نیز از شیرهای پروانهای یا بالوالو استنلس استیل استفاده میشود.
۳. اتصالات کلمپی بهتر است یا اتصالات جوشی استیل؟
هر کدام کاربرد خود را دارند:
- اتصالات جوشی استیل در بخشهای استریل و حساس که نباید هیچ نشتی یا Dead-Leg ایجاد شود.
- اتصالات کلمپی (Tri-Clamp) در بخشهایی که نیاز به شستوشو، بازرسی، یا باز و بسته شدن سریع وجود دارد.
در صنایع غذایی معمولاً ترکیبی از هر دو استفاده میشود.
۴. مهمترین استانداردهای تجهیزات پایپینگ صنایع غذایی چیست؟
استانداردهای مهم شامل 3A Sanitary، FDA، ASME BPE، DIN11850، DIN11866، USP Class VI و ASTM A270 هستند. این استانداردها حداقل سطح زبری، جنس مواد، سطح پولیش داخلی و ایمنی بهداشتی تجهیزات را مشخص میکنند.
