مقدمه
در دنیای امروز که زیرساخت‌های صنعتی و شبکه‌های انتقال سیالات نقشی حیاتی در توسعه‌ی اقتصادی و رفاه اجتماعی دارند، وجود اتصالات مطمئن و استاندارد، از اهمیت بالایی برخوردار است.
هر جایی که لوله‌ای وجود دارد، اتصالی هم هست که جریان را هدایت، تقسیم یا کنترل می‌کند.
درواقع، اتصالات صنعتی (Industrial Fittings) همان قطعات کوچکی هستند که تضمین می‌کنند سیستم‌های عظیم پایپینگ بدون نشتی، بدون افت فشار و با بالاترین راندمان کار کنند.
از صنایع نفت و گاز گرفته تا نیروگاه‌ها، پتروشیمی، آب و فاضلاب، تهویه مطبوع و حتی کارخانجات غذایی و دارویی، همگی به اتصالاتی نیاز دارند که در برابر فشار، دما، خوردگی و تنش‌های مکانیکی مقاوم باشند.
در این مقاله از مجله‌ی ریتاپی، به بررسی جامع انواع اتصالات صنعتی، جنس، استانداردها، روش‌های اتصال، نکات نصب، فناوری‌های نوین و روندهای آینده‌ی این صنعت خواهیم پرداخت.

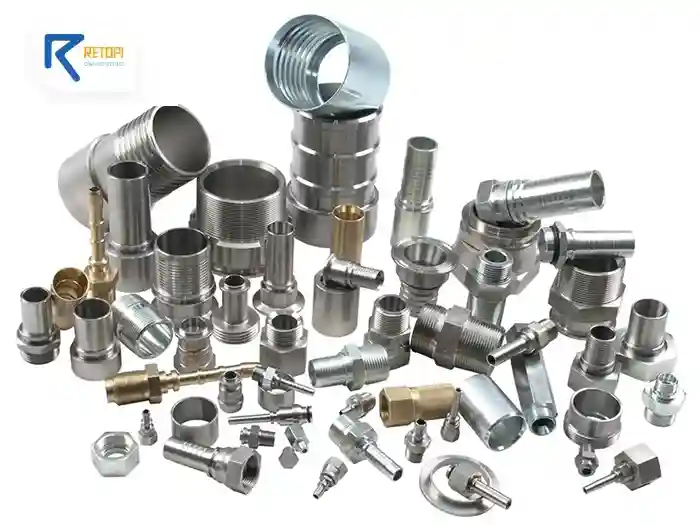

اتصالات صنعتی، قطعاتی مکانیکی هستند که برای اتصال، تغییر مسیر، تقسیم، انسداد یا کنترل جریان سیال در خطوط لوله به کار می‌روند. این قطعات بخش اصلی شبکه‌های لوله‌کشی صنعتی‌اند و بسته به نوع کاربرد، می‌توانند شامل زانویی (Elbow)، سه‌راهی (Tee)، کپ (Cap)، کاهنده (Reducer)، کوپلینگ (Coupling) و صدها نوع دیگر باشند.
وظیفه‌ی اصلی اتصالات، ایجاد یک مسیر مطمئن و قابل اطمینان برای انتقال سیال است. اما در صنایع مدرن، این وظیفه تنها به اتصال ختم نمی‌شود.
امروزه اتصالات باید ویژگی‌هایی مانند مقاومت در برابر خوردگی، قابلیت مونتاژ سریع، سازگاری با انواع مواد، و حتی امکان مانیتورینگ هوشمند را نیز داشته باشند.
اهمیت اتصالات در سیستم‌های صنعتی
در یک پروژه‌ی صنعتی، کیفیت اتصالات به اندازه‌ی کیفیت خود لوله‌ها حیاتی است. کوچک‌ترین نقص در یک اتصال می‌تواند منجر به نشت، توقف فرآیند، خسارت مالی، یا حتی خطرات جانی شود.
بر اساس آمار منتشر شده از سازمان‌های استاندارد، بیش از ۴۰٪ خرابی‌های خطوط انتقال ناشی از اتصالات معیوب یا نصب نادرست آن‌هاست.
بنابراین انتخاب درست، نصب دقیق و نگهداری اصولی اتصالات از الزامات حیاتی هر پروژه است.
به همین دلیل برندهایی مانند میراب، کیز ایران، آریا کوپلینگ و دیگر برندهای معتبر، همواره تلاش کرده‌اند اتصالاتی مطابق با استانداردهای جهانی و نیازهای بومی تولید کنند.
اتصالات صنعتی بر اساس معیارهای مختلفی طبقه‌بندی می‌شوند:
- بر اساس نوع اتصال به لوله
- اتصالات جوشی (Welded Fittings)
پرکاربردترین نوع در صنایع سنگین. این اتصالات با جوشکاری به لوله متصل می‌شوند و برای فشار و دمای بالا مناسب‌اند.
انواع آن شامل Butt-Weld (جوش لب‌به‌لب) و Socket-Weld (جوش ساکتی) است. - اتصالات رزوه‌ای (Threaded Fittings)
برای فشارهای پایین‌تر و سیستم‌های قابل باز و بسته شدن. نصب سریع دارند ولی در برابر ارتعاش و خوردگی حساس‌ترند.
- اتصالات فشاری یا پرسی (Press / Crimp Fittings)
فناوری جدید بدون نیاز به جوش و شعله. با استفاده از ابزار پرس، اتصال آب‌بند و مقاومی ایجاد می‌شود.
این نوع اتصالات در پروژه‌های بهداشتی و ساختمان‌های مدرن محبوب‌اند. - اتصالات فلنجی (Flanged Fittings)
برای کاربردهایی که نیاز به باز و بسته شدن مکرر دارند. اتصال از طریق پیچ و مهره انجام می‌شود و آب‌بندی با گسکت صورت می‌گیرد. - اتصالات کلمپی و بهداشتی (Sanitary / Clamp Fittings)
در صنایع غذایی، دارویی و لبنی استفاده می‌شوند. به‌راحتی قابل باز شدن و تمیزکاری هستند.

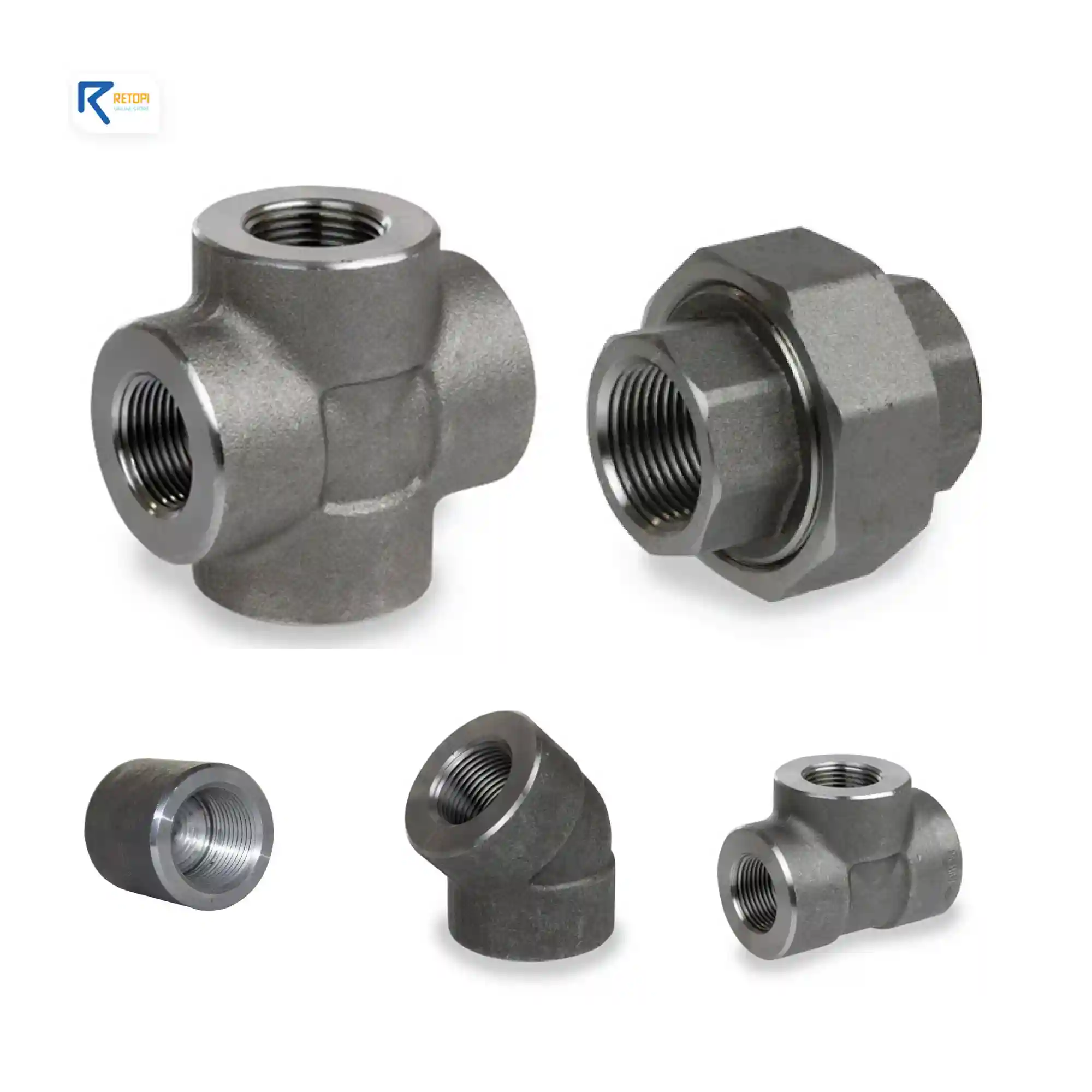

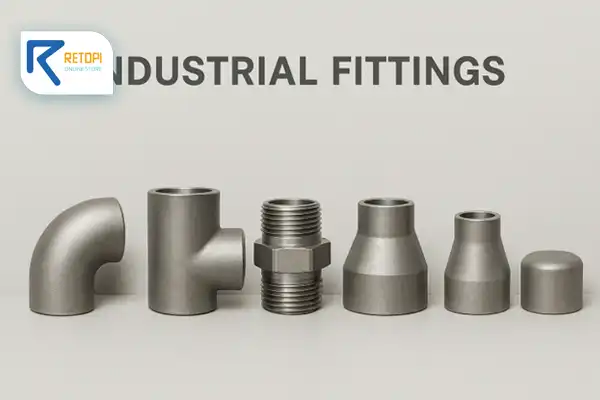

۲. بر اساس شکل و عملکرد

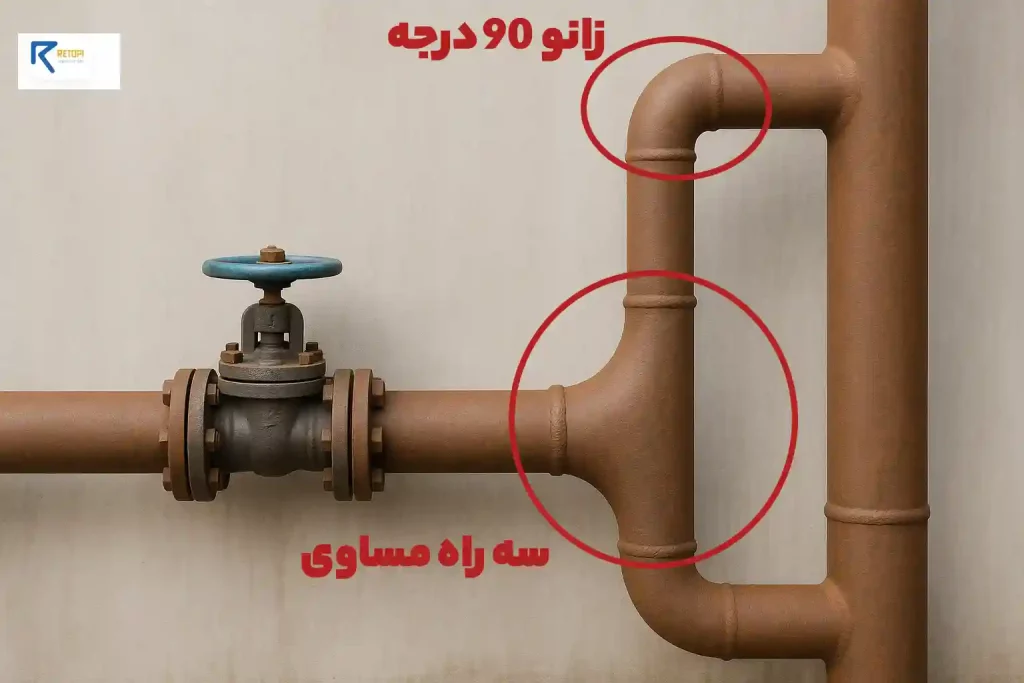

- زانویی (Elbow): تغییر مسیر جریان
- سه‌راهی (Tee): تقسیم جریان
- چهارراهی (Cross): ترکیب چهار مسیر
- کاهنده (Reducer): تغییر قطر لوله
- کوپلینگ (Coupling): اتصال دو لوله هم‌قطر
- کپ (Cap): مسدود کردن انتهای خط
- نیپل (Nipple): اتصال رزوه‌ای بین دو قطعه
- یونیون (Union): جداسازی سریع خطوط
۳. بر اساس جنس
انتخاب جنس مناسب از مهم‌ترین تصمیم‌ها در طراحی سیستم پایپینگ است.
جدول مقایسه جنس، ویژگی و کاربرد لوله‌ها و اتصالات
| جنس | ویژگی‌ها | کاربرد |
|---|---|---|
| فولاد کربنی | مقاومت بالا، قیمت مناسب | نفت، گاز، بخار، صنایع سنگین |
| فولاد ضدزنگ (Stainless Steel) | مقاوم در برابر خوردگی | صنایع غذایی، دارویی، شیمیایی |
| چدن داکتیل | استحکام و عمر بالا | شبکه‌های آب و فاضلاب |
| برنج و برنز | ضد زنگ، مناسب برای آب | تأسیسات ساختمانی |
| PVC / CPVC / PPR | سبک، نصب آسان | سیستم‌های خانگی و سبک صنعتی |
| آلیاژهای خاص (Inconel, Monel) | مقاومت بالا در محیط‌های خورنده | پتروشیمی، دریا، اسیدها |
💡 نکته: انتخاب جنس مناسب به نوع سیال، دما، فشار و شرایط محیطی بستگی دارد.
استانداردهای مهم در اتصالات صنعتی
اتصالات صنعتی باید مطابق با استانداردهای بین‌المللی طراحی و تولید شوند تا در پروژه‌های بزرگ قابل اعتماد باشند.
استانداردهای پرکاربرد عبارت‌اند از:
- ASME B16.9: برای اتصالات جوشی لب‌به‌لب
- ASME B16.11: برای اتصالات ساکتی و رزوه‌ای
- ANSI B1.20.1: استاندارد رزوه‌ها
- DIN EN 10253: استاندارد اروپایی اتصالات فولادی
- ISO 49 / ISO 4144: استانداردهای جهانی برای اتصالات رزوه‌ای و استیل
در ایران نیز، سازمان ملی استاندارد (ISIRI) و شرکت‌های تولیدکننده معتبر، نسخه‌های بومی‌شده‌ی این استانداردها را به کار می‌گیرند تا کیفیت و سازگاری با پروژه‌های داخلی تضمین شود.
نکات مهم در انتخاب اتصالات صنعتی
- فشار و دمای کاری سیستم
هر اتصال دارای محدوده‌ی مجاز فشار و دما است (Pressure Rating). باید با شرایط عملیاتی هماهنگ باشد. - جنس و سازگاری شیمیایی
تماس با سیالات خورنده یا واکنش‌زا می‌تواند به اتصالات نامناسب آسیب بزند. - روش نصب
در فضاهای بسته یا خطرناک، اتصالات بدون شعله (press) ترجیح داده می‌شوند. - نگهداری و سرویس‌پذیری
اتصالات فلنجی یا یونیون برای خطوطی که نیاز به باز شدن دارند مناسب‌ترند. - استاندارد بودن برند و گواهی‌ها
برندهایی مانند میراب، کیز ایران، و اتصالات ترک و اروپایی دارای گواهی‌های معتبر هستند. - هزینه‌ی چرخه‌ی عمر (LCC)
همیشه ارزان‌ترین انتخاب، به‌صرفه‌ترین نیست. عمر مفید، مقاومت در برابر خوردگی و سهولت نصب نیز اهمیت دارند.
نصب و نگهداری صحیح اتصالات
نصب اشتباه، حتی بهترین اتصال را بی‌اثر می‌کند.
برای نصب ایمن باید:
- از ابزار استاندارد استفاده شود.
- رزوه‌ها تمیز و روان باشند.
- از نوار تفلون یا خمیر آب‌بندی مناسب استفاده شود.
- فشار تست در حد مجاز استاندارد انجام شود.
- سیستم پس از نصب با هوای فشرده یا آب تست نشتی شود.
- در خطوط با دمای بالا، از انبساط‌گیرها استفاده گردد.
نگهداری دوره‌ای و بازبینی نشتی‌ها، عمر مفید اتصالات را افزایش می‌دهد و از توقف‌های پرهزینه جلوگیری می‌کند.
فناوری‌ها و نوآوری‌های جدید در اتصالات صنعتی
- اتصالات پرسی بدون شعله (Flame-Free Press Fittings)
با ابزارهای مکانیکی، اتصال سریع و ایمنی ایجاد می‌کنند. بدون نیاز به جوش و خطر آتش‌سوزی. - اتصالات هوشمند (Smart Fittings)
با نصب حسگر فشار و دما، وضعیت اتصال به‌صورت آنلاین مانیتور می‌شود. - پوشش‌های ضد خوردگی نانو
جدیدترین نسل پوشش‌های سطحی عمر اتصالات را چند برابر کرده‌اند. - اتصالات کامپوزیتی سبک‌وزن
برای خطوط انتقال در محیط‌های با لرزش بالا یا دریایی بسیار مناسب‌اند. - بازیافت و پایداری زیست‌محیطی
استفاده از آلیاژهای بدون سرب، کاهش ضایعات تولید و طراحی ماژولار برای جداسازی و بازیافت آسان‌تر.
جدول چالش‌ها، علل و راهکارهای متداول در سیستم‌های لوله‌کشی
| چالش | علت | راهکار |
|---|---|---|
| نشت در رزوه‌ها | آب‌بندی نامناسب | استفاده از نوار تفلون استاندارد |
| خوردگی داخلی | سیال خورنده یا جنس نامناسب | انتخاب آلیاژ مقاوم مانند 316L |
| ترک در جوش | دمای بالا یا خستگی مکانیکی | تست جوش و استفاده از جوشکار مجاز |
| فشار بیش از حد | طراحی نادرست | بررسی کلاس فشاری قبل از نصب |
| لرزش و شوک حرارتی | نبود ساپورت مناسب | نصب لرزه‌گیر و ساپورت استاندارد |
💡 نکته: نگهداری منظم، استفاده از تجهیزات استاندارد و اجرای صحیح نصب، مهم‌ترین عوامل جلوگیری از خرابی در سیستم‌های لوله‌کشی هستند.
چالش‌ها و خطاهای رایج در استفاده از اتصالات
آینده‌ی صنعت اتصالات صنعتی
تحول دیجیتال در صنایع (Industry 4.0) باعث شده اتصالات صنعتی از یک قطعه‌ی مکانیکی ساده، به بخشی از شبکه‌ی هوشمند پایپینگ تبدیل شوند.
در آینده نزدیک شاهد موارد زیر خواهیم بود:
- اتصالات مجهز به حسگرهای اینترنت اشیا (IoT)
- قابلیت هشدار نشت از طریق اپلیکیشن
- مواد خودترمیم‌کننده برای جلوگیری از خوردگی
- طراحی سه‌بعدی اختصاصی با چاپ صنعتی فلزی
- تولید بر اساس داده‌های عملکرد واقعی (Predictive Manufacturing)
جمع‌بندی و نتیجه‌گیری
اتصالات صنعتی، هرچند قطعات کوچکی به نظر می‌رسند، اما ستون فقرات شبکه‌های پایپینگ در صنایع مختلف‌اند.
انتخاب درست آن‌ها، تضمین‌کننده‌ی ایمنی، دوام و کارایی کل سیستم است.
در یک پروژه موفق، انتخاب لوله‌ی باکیفیت بدون اتصالات مناسب، همان‌قدر بی‌اثر است که موتور بدون شمع در خودرو.
در نهایت، هنگام انتخاب یا خرید اتصالات صنعتی، باید سه اصل را فراموش نکرد:
استاندارد بودن، تطبیق با شرایط کاری، و پشتیبانی فنی برند تأمین‌کننده.
پیشنهاد ریتاپی
در وب‌سایت ریتاپی، می‌توانید انواع اتصالات صنعتی از برندهای معتبر ایرانی و خارجی را مقایسه، بررسی و به‌صورت آنلاین سفارش دهید.
مشاوره‌ی تخصصی مهندسان ما، به شما کمک می‌کند تا اتصال مناسب پروژه‌ی خود را با اطمینان کامل انتخاب کنید.
لینک ورود به دسته‌بندی اتصالات صنعتی در ریتاپی
پشتیبانی فنی: همه روزه از ۹ تا ۱۸
ارسال سریع به سراسر کشور
سؤالات متداول درباره اتصالات صنعتی
۱. اتصالات صنعتی دقیقاً چه کاربردی دارند؟
اتصالات صنعتی برای اتصال، تغییر مسیر، تقسیم یا قطع جریان سیالات در شبکه‌های پایپینگ استفاده می‌شوند. بدون اتصالات، امکان طراحی و ساخت خطوط انتقال سیال با زوایا، انشعاب‌ها یا تغییر قطر وجود نخواهد داشت.

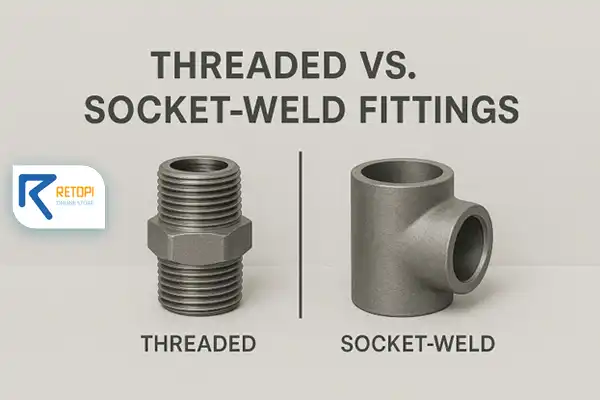

۲. تفاوت بین اتصال رزوه‌ای و جوشی چیست؟
اتصالات رزوه‌ای (Threaded) به‌صورت پیچشی به لوله متصل می‌شوند و برای فشارهای پایین‌تر مناسب‌اند.
اما اتصالات جوشی (Welded) با جوش به لوله متصل شده و برای فشارها و دماهای بالا کاربرد دارند. در سیستم‌های حساس، معمولاً از نوع جوشی استفاده می‌شود تا احتمال نشت کاهش یابد.
۳. چه جنسی از اتصال برای سیالات خورنده مناسب‌تر است؟
در محیط‌های خورنده یا شیمیایی، اتصالات از جنس استنلس استیل ۳۱۶ یا ۳۱۶L بهترین گزینه هستند. این آلیاژها در برابر اکسیداسیون، اسیدها و نمک مقاوم‌اند و عمر طولانی دارند. برای محیط‌های اسیدی خاص، می‌توان از Monel یا Inconel استفاده کرد.
۴. آیا اتصالات پلاستیکی( PVC یا PPR )در صنعت هم استفاده می‌شوند؟
بله. اتصالات پلاستیکی سبک‌تر و مقاوم در برابر خوردگی‌اند و در سیستم‌های انتقال آب، فاضلاب، مواد شیمیایی سبک و خطوط هوای فشرده کاربرد دارند. اما در دما و فشار بالا یا سیالات خطرناک، اتصالات فلزی ترجیح داده می‌شوند.
۵. تفاوت بین فیتینگ و کوپلینگ چیست؟
اصطلاح فیتینگ (Fitting) به تمام انواع اتصالات اطلاق می‌شود (زانویی، سه‌راهی، کاهنده، و غیره).
اما کوپلینگ (Coupling) نوع خاصی از فیتینگ است که برای اتصال دو لوله هم‌قطر به یکدیگر استفاده می‌شود.
۶. اتصالات پرسی (Press Fittings) چه مزایایی دارند؟
- نصب سریع بدون نیاز به جوش یا شعله
- کاهش خطر آتش‌سوزی
- مناسب برای فضاهای بسته
- مقاومت بالا در برابر نشت
به همین دلیل در پروژه‌های جدید تاسیساتی و بهداشتی بسیار محبوب شده‌اند.
۷. آیا اتصالات صنعتی نیاز به سرویس دوره‌ای دارند؟
بله، هرچند بیشتر اتصالات پس از نصب به‌صورت دائمی باقی می‌مانند، اما در پروژه‌هایی با لرزش یا فشار متغیر، باید به‌صورت دوره‌ای از نظر نشتی، خوردگی و سلامت آب‌بندی بررسی شوند.
۸. چطور می‌توان اتصالات صنعتی استاندارد را تشخیص داد؟
اتصالات استاندارد دارای کد حک‌شده روی بدنه هستند که شامل نام سازنده، سایز، جنس و استاندارد تولید (مثلاً ASME B16.9 یا DIN 2605 ) است.
همچنین برندهای معتبر، گواهی کیفیت (Mill Test Certificate) برای محصولات خود ارائه می‌دهند.
۹. تفاوت اتصالات صنعتی ایرانی و خارجی در چیست؟
برندهای داخلی مانند میراب، کیز ایران، آریا کوپلینگ در سال‌های اخیر با ارتقای خطوط تولید، کیفیتی قابل رقابت با برندهای اروپایی ارائه داده‌اند.
در مقابل، برندهای خارجی ممکن است تنوع بیشتری در متریال و سایزبندی داشته باشند.
انتخاب بین آن‌ها بستگی به شرایط پروژه، بودجه و نیاز فنی دارد.
۱۰. از کجا می‌توان اتصالات صنعتی را با اطمینان خریداری کرد؟
بهترین راه، انتخاب مرجع تخصصی تأمین تجهیزات است.
در وب‌سایت ریتاپی، شما می‌توانید انواع اتصالات صنعتی از برندهای معتبر ایرانی و خارجی را با قیمت رقابتی، مشاوره تخصصی و ارسال سریع خریداری کنید.
