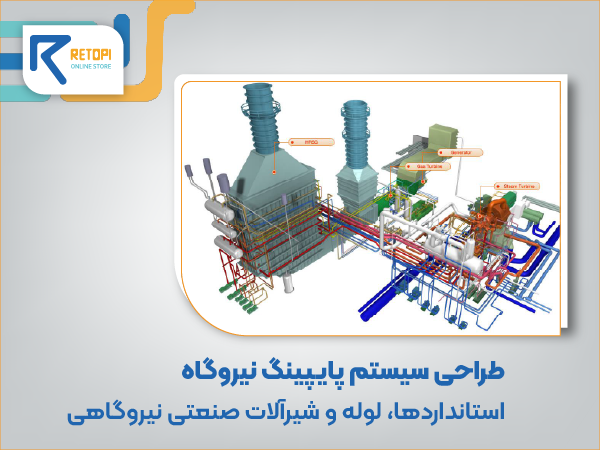

از الزامات فنی تا انتخاب شیرآلات و تجهیزات حیاتی
نیروگاهها از پیچیدهترین زیرساختهای صنعتی بهشمار میروند؛ جایی که دما، فشار، انرژی و انواع سیالات بهصورت همزمان در حال تعامل هستند. در چنین محیطی، سیستم پایپینگ نیروگاهی فقط یک شبکه انتقال ساده نیست، بلکه شریان حیاتی نیروگاه محسوب میشود که ایمنی، پایداری و راندمان کل مجموعه به آن وابسته است.
در این مقاله بررسی میکنیم طراحی سیستم پایپینگ در نیروگاهها چگونه انجام میشود، چه استانداردهایی باید رعایت شود، انتخاب لوله و اتصالات نیروگاهی و شیرآلات صنعتی نیروگاهی بر چه اساسی است و چرا بیتوجهی به جزئیات میتواند یک پروژه را به چالشی پرهزینه تبدیل کند.
نقش سیستم پایپینگ در تاسیسات نیروگاهی
در تاسیسات نیروگاهی، پایپینگ صرفاً مسیر عبور سیال نیست. این سیستم وظیفهی انتقال، توزیع، کنترل و ایمنسازی جریان را بر عهده دارد. سیالاتی مانند:
- بخار با دما و فشار بالا
- آب تغذیه بویلر
- آب خنککننده
- سوختهای مایع و گازی
- سیالات شیمیایی و روغنها
همگی از طریق شبکهای از لوله و اتصالات نیروگاه جابهجا میشوند. طراحی نادرست این شبکه میتواند باعث افت راندمان، افزایش خوردگی، نشتیهای خطرناک و هزینههای سنگین تعمیرات شود.
تفاوت طراحی پایپینگ در انواع نیروگاهها
نیروگاه بخاری
تمرکز بر بخار فشار و دمای بالا؛ انتخاب شیرآلات با کلاس فشاری بالا و متریال مقاوم در برابر خزش حیاتی است.
نیروگاه سیکل ترکیبی
ترکیب پایپینگ گاز، بخار و آب؛ طراحی پیچیدهتر و نیازمند هماهنگی چندرشتهای.
نیروگاه آبی
تمرکز بر دبی بالا و قطرهای بزرگ؛ شیرآلات کنترلی سنگین و لولههای قطور نقش کلیدی دارند.
مراحل طراحی سیستم پایپینگ در نیروگاهها
۱. شناخت فرآیند و شرایط عملیاتی
اولین و مهمترین گام در طراحی پایپینگ نیروگاهی، درک دقیق فرآیند است. طراح باید پاسخ روشنی به این پرسشها داشته باشد:
- نوع نیروگاه چیست؟ (بخاری، سیکل ترکیبی، گازی، آبی)
- سیال فرآیندی چیست؟
- فشار و دمای کاری چقدر است؟
- آیا شرایط خورنده یا سیکلهای حرارتی شدید وجود دارد؟
این دادهها مبنای انتخاب شیرآلات صنعتی نیروگاهی، متریال لولهها و کلاس فشاری تجهیزات خواهند بود.
۲. انتخاب متریال لوله و اتصالات نیروگاهی
در نیروگاهها، استفاده از متریالهای عمومی و غیرتخصصی قابل قبول نیست. انتخاب متریال باید بر اساس معیارهای زیر انجام شود:
- مقاومت در برابر دما و فشار بالا
- مقاومت در برابر خوردگی و فرسایش
- طول عمر مورد انتظار سیستم
- تطابق با استاندارد پایپینگ نیروگاه
متریالهای رایج در پایپینگ نیروگاهی:
- فولاد کربنی (Carbon Steel)
- فولاد آلیاژی (Alloy Steel)
- فولاد ضدزنگ (Stainless Steel)
- آلیاژهای خاص برای شرایط بحرانی
انتخاب نادرست متریال، یکی از اصلیترین دلایل خرابی زودهنگام در تاسیسات نیروگاهی است.
۳. طراحی مسیر پایپینگ و جانمایی تجهیزات
در این مرحله، مسیر لولهها، نقاط انشعاب، محل نصب شیرآلات و تجهیزات کنترلی مشخص میشود. طراحی مسیر پایپینگ نیروگاه باید بهگونهای باشد که:
- تنشهای حرارتی به حداقل برسد
- امکان انبساط و انقباض لولهها فراهم شود
- دسترسی مناسب برای تعمیر و نگهداری وجود داشته باشد
- از تداخل با سایر تاسیسات صنعتی جلوگیری شود
استفاده از ساپورتها، اکسپنشن لوپها و تجهیزات جذب ارتعاش، بخش جدانشدنی این مرحله است.
خرید اینترنتی شیرآلات صنعتی
همیشه یافتن محصولات باکیفیت با قیمت رقابتی و مناسب یک چالش بوده است. در شرکت ریتاپی با انتخاب محصولات گسترده و متنوع، تجربه یک خرید آنلاین برای کاربران اختصاص یافته است.
نقش شیرآلات صنعتی نیروگاهی در طراحی پایپینگ
شیرآلات صنعتی نیروگاهی فقط برای قطع و وصل جریان نیستند. این تجهیزات نقش کلیدی در کنترل فشار، تنظیم دبی، حفاظت از تجهیزات پاییندست و افزایش ایمنی دارند.
معیارهای انتخاب شیرآلات در نیروگاه
- نوع سیال
- فشار و دمای کاری
- سرعت جریان
- نیاز به کنترل یا قطع اضطراری
انواع رایج شیرآلات صنعتی نیروگاهی
- شیر کشویی (Gate Valve) برای قطع و وصل کامل
- شیر سوزنی (Globe Valve) برای کنترل دقیق دبی
- شیر توپی (Ball Valve) برای عملکرد سریع
- شیر پروانهای (Butterfly Valve) برای قطرهای بالا
- شیر یکطرفه (Check Valve) برای جلوگیری از برگشت جریان
انتخاب اشتباه شیر در یک نقطه حساس میتواند کل سیستم پایپینگ نیروگاه را تحت تأثیر قرار دهد.
استاندارد پایپینگ نیروگاه؛ خط قرمز طراحی
طراحی پایپینگ بدون رعایت استاندارد، ریسک ایمنی پروژه را بهشدت افزایش میدهد. استانداردها تضمینکنندهی کیفیت، ایمنی و قابلیت اطمینان سیستم هستند.
مهمترین استانداردهای پایپینگ نیروگاهی
- ASME B31.1 (Power Piping)
- ASME Section I و Section VIII
- ASTM برای متریال لوله و اتصالات
- API برای شیرآلات صنعتی خاص
رعایت استاندارد پایپینگ نیروگاه، یک الزام فنی، حقوقی و ایمنی است.
اشتباهات رایج در انتخاب شیرآلات صنعتی نیروگاهی
- انتخاب شیر بر اساس قیمت بهجای شرایط کاری
- نادیده گرفتن سیکل کاری مداوم
- استفاده از شیرآلات صنعتی عمومی
- بیتوجهی به نوع اتصال و کلاس فشار
در نیروگاه، شیرآلات فقط تجهیز نیستند؛ نقطه کنترل و ایمنی سیستماند.
چرا طراحی پایپینگ بدون نگاه بهرهبرداری ناقص است؟
طراحی موفق یعنی پاسخ به سوالات بهرهبرداری:
- آیا شیر قابل دسترسی است؟
- آیا امکان ایزولهسازی بدون توقف کل سیستم وجود دارد؟
- آیا تخلیه ایمن سیال پیشبینی شده است؟
نادیده گرفتن این موارد، مشکلات را به فاز بهرهبرداری منتقل میکند.
جمعبندی نهایی
سیستم پایپینگ در نیروگاهها ترکیبی از مهندسی دقیق، تجربه عملی و رعایت سختگیرانه استانداردهاست. از انتخاب متریال لوله و اتصالات نیروگاهی گرفته تا جانمایی شیرآلات صنعتی نیروگاهی، همه چیز باید با نگاه بلندمدت طراحی شود.
نیروگاه جایی برای آزمون و خطا نیست.
سیستم پایپینگ نیروگاهی فقط مجموعهای از لوله و شیر نیست؛ بلکه یک سیستم مهندسیشده، حساس و حیاتی است که عملکرد کل تاسیسات به آن وابسته است.
اگر در پروژه نیروگاهی خود به دنبال انتخاب مطمئن تجهیزات، مشاوره فنی تخصصی و تامین استاندارد هستید، کارشناسان ریتاپی آمادهاند تا شما را در مسیر تصمیمگیری درست همراهی کنند.
📌 مشاوره فنی، تامین تجهیزات استاندارد و همراهی تا انتخاب درست، همان چیزی است که پروژههای نیروگاهی به آن نیاز دارند.
سوالات متداول (FAQ)
مهمترین تفاوت سیستم پایپینگ نیروگاهی با سایر تاسیسات صنعتی چیست؟
در تاسیسات نیروگاهی، سیستم پایپینگ با دما و فشار بسیار بالاتر، سیکل کاری مداوم و حساسیت ایمنی بیشتری نسبت به تاسیسات صنعتی معمولی طراحی میشود. به همین دلیل، انتخاب لوله و اتصالات نیروگاهی و شیرآلات صنعتی نیروگاهی باید دقیقتر و مطابق با استانداردهای خاص نیروگاهی انجام شود.
انتخاب شیرآلات صنعتی نیروگاهی بر چه اساسی انجام میشود؟
انتخاب شیرآلات صنعتی در نیروگاه بر اساس نوع سیال، فشار و دمای کاری، سرعت جریان، محل نصب و نیاز به کنترل انجام میشود. در بسیاری از خطوط حساس، استفاده از شیر نامناسب میتواند کل سیستم پایپینگ را تحت تاثیر قرار دهد.
چرا مشاوره فنی قبل از خرید تجهیزات نیروگاهی اهمیت دارد؟
در پروژههای نیروگاهی، هزینه اشتباه در انتخاب تجهیزات بسیار بالاست. دریافت مشاوره فنی پیش از خرید شیرآلات صنعتی نیروگاهی و لوله و اتصالات نیروگاهی باعث میشود تجهیزات دقیقاً متناسب با شرایط پروژه انتخاب شوند و از دوبارهکاری، توقف پروژه و هزینههای پنهان جلوگیری شود.
