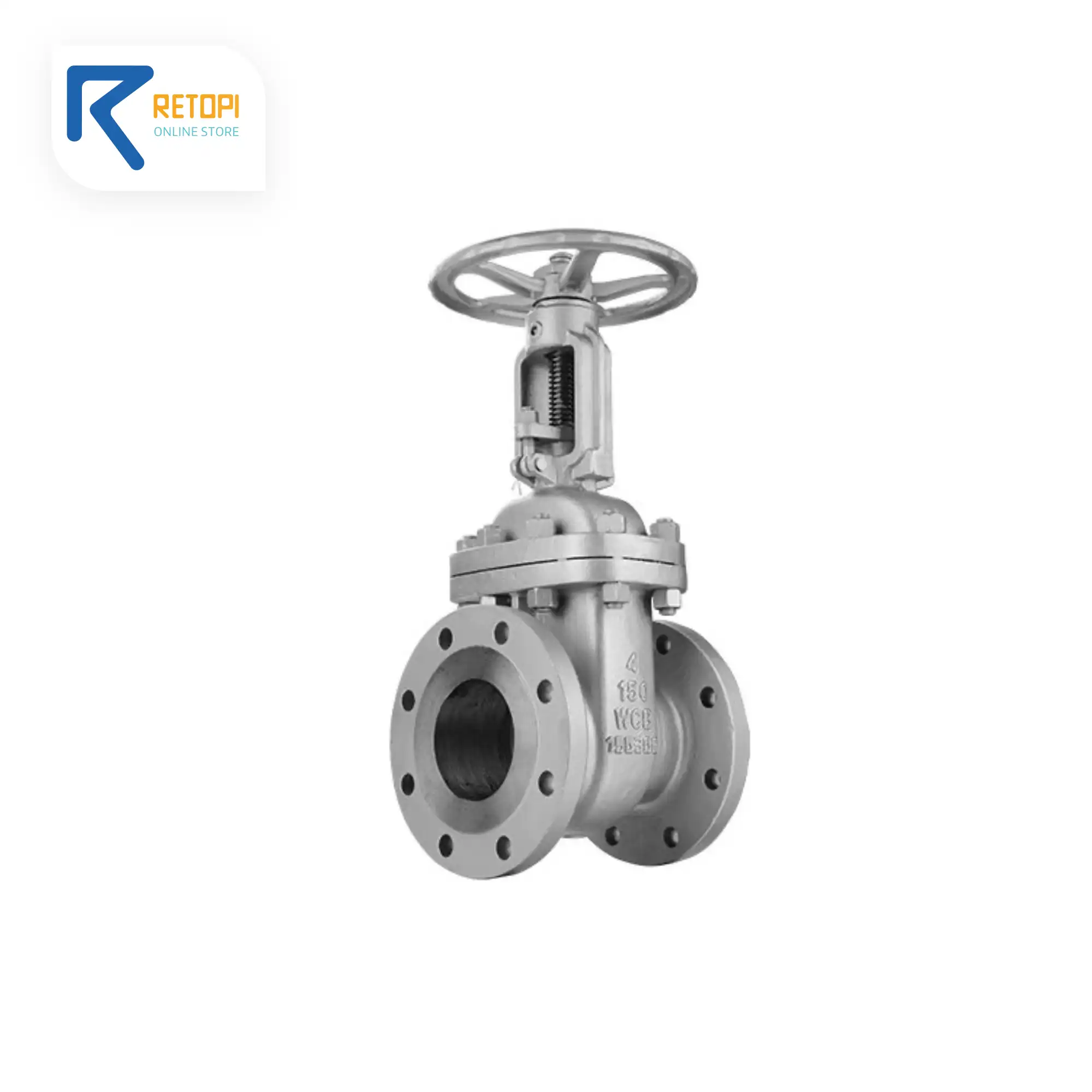

شیر کشویی فلنجدار فولادی

شیر کشویی فلنج‌دار فولادی یکی از پرکاربردترین انواع شیرآلات صنعتی است که برای قطع و وصل کامل جریان سیال در صنایع مختلف مورد استفاده قرار می‌گیرد. این شیر که با نام‌های گیت ولو فلنج‌دار (Gate Valve) یا شیر دروازه‌ای نیز شناخته می‌شود، با ساختار مقاوم خود توانایی تحمل فشارهای بالا و دماهای متغیر را دارد و انتخابی ایده‌آل برای خطوط لوله انتقال سیالات به شمار می‌رود.

این شیرآلات معمولاً از فولاد A216 GR.WCB، A216 GR.WCC یا A105 ساخته شده و مطابق با استانداردهای ASME B16.5 و ASME B16.47 در کلاس‌های 150 تا 2500 تولید می‌شوند.

ویژگی‌های کلیدی

• طراحی مقاوم و مستحکم
  • • • بدنه فولادی ضدزنگ با استانداردهای بین‌المللی
      • تولید شده به روش فورجینگ یا ریخته‌گری با متریال‌های ASTM A105 و ASTM A216
• تحمل فشار و دمای بالا
  • • • کلاس‌های فشار: از 150 تا 2500
      • مقاومت دمایی بالا مناسب برای سیالات گازی و مایع
• عملکرد قابل اعتماد و مطمئن
  • • • دارای عملگر فلکه‌ای یا گیربکسی برای کنترل آسان
      • افت فشار بسیار کم در مسیر جریان
• نوع اتصال استاندارد
  • • • اتصال فلنجی استاندارد ASME B16.5 و ASME B16.47
      • آب‌بندی عالی با گسکت‌های مقاوم و پیچ و مهره‌های استاندارد

کاربردها

• صنایع نفت و گاز – استفاده در خطوط انتقال سیالات تحت فشار بالا
• صنایع پتروشیمی و پالایشگاهی – کنترل جریان مواد شیمیایی و خورنده
• سیستم‌های تأسیساتی و نیروگاهی – تنظیم جریان آب، بخار و سیالات صنعتی
• صنایع آب و فاضلاب – جلوگیری از نشت و کاهش افت فشار در خطوط طولانی
• صنایع غذایی و دارویی – حفظ کیفیت سیالات در خطوط تولید

مزایای استفاده

• افت فشار ناچیز: به دلیل ساختار خاص، در زمان باز بودن، جریان سیال بدون مانع و یکنواخت عبور می‌کند.
• عمر طولانی و استحکام بالا: ساخته‌شده از آلیاژهای مقاوم در برابر خوردگی، دما و فشار بالا.
• قابلیت استفاده در سیستم‌های با طول زیاد: به دلیل افت فشار کم و مقاومت
• امکان استفاده در صنایع حساس: مانند نیروگاه‌ها، پالایشگاه‌ها، پتروشیمی و صنایع غذایی.
• نصب و تعمیر آسان: به دلیل اتصال فلنجی استاندارد و طراحی ماژولار.

انواع شیر کشویی فولادی بر اساس طراحی محور

• شیر کشویی با محور متحرک
  • • در این مدل، محور و دیسک همزمان حرکت می‌کنند و با چرخش فلکه، دیسک به سمت بالا یا پایین حرکت می‌کند.
    • مناسب برای شرایطی که نیاز به نمایش باز یا بسته بودن شیر دارند.
• شیر کشویی با محور ثابت
  • • در این مدل، فلکه و محور به‌صورت یکپارچه طراحی‌شده و حرکت فقط در داخل محفظه شیر انجام می‌شود.
    • در برابر ضربه مقاوم‌تر بوده اما در برابر سیالات خورنده نیاز به مراقبت بیشتری دارد.

راهنمای انتخاب و نصب شیر کشویی فلنج‌دار فولادی

• سایز مناسب را انتخاب کنید: قطر و کلاس فشار باید مطابق با نیاز سیستم باشد.
• نوع سیال را در نظر بگیرید: برای سیالات خورنده یا با دمای بالا، متریال فولاد ضدزنگ یا آلیاژهای مقاوم انتخاب شود.
• استانداردهای نصب را رعایت کنید: اتصال فلنجی باید با پیچ و مهره‌های استاندارد و گسکت‌های مناسب انجام شود.
• از تنظیم جریان با این شیر خودداری کنید: زیرا باعث فرسایش دیسک شده و عمر مفید آن را کاهش می‌دهد.

جمع‌بندی

شیر کشویی فلنج‌دار فولادی یک گزینه ایده‌آل برای قطع و وصل جریان سیالات در سیستم‌های صنعتی و تأسیساتی محسوب می‌شود. این محصول با طراحی مقاوم، افت فشار کم و قابلیت تحمل شرایط سخت عملیاتی، انتخابی مناسب برای پتروشیمی، نفت و گاز، نیروگاه‌ها و صنایع غذایی و دارویی است.

برای دریافت مشاوره و ثبت سفارش، با کارشناسان ریتاپی در ارتباط باشید.
