پیچ و مهره از حیاتی‌ترین اجزای اتصالات صنعتی در سیستم‌های پایپینگ هستند. این قطعات کوچک، وظیفه‌ای بزرگ در تضمین استحکام، ایمنی و آب‌بندی اتصالات دارند. در پروژه‌های نفت، گاز، پتروشیمی و حتی نیروگاه‌ها، انتخاب صحیح گرید و جنس پیچ و مهره تأثیر مستقیمی بر عملکرد و دوام کل سیستم دارد.
در ادامه، به بررسی جنس‌های رایج پیچ و مهره، تفاوت گریدها، کاربرد هر گرید و نکاتی برای انتخاب صحیح آن‌ها در صنعت پایپینگ می‌پردازیم.
جنس پیچ و مهره‌های رایج در پایپینگ
در صنایع، پیچ و مهره‌ها از متریال‌های مختلفی تولید می‌شوند تا متناسب با شرایط کاری (دما، فشار، خوردگی) بهترین عملکرد را داشته باشند. مهم‌ترین جنس‌های مورد استفاده عبارت‌اند از:
۱. فولاد کربنی (Carbon Steel)
بیشترین کاربرد در صنایع عمومی را دارد. فولاد کربنی به‌دلیل استحکام بالا و قیمت مناسب، در گریدهای ۴.۶، ۵.۶، ۸.۸ و ۱۰.۹ عرضه می‌شود. البته مقاومت آن در برابر خوردگی پایین است و معمولاً با پوشش‌های گالوانیزه یا فسفاته محافظت می‌شود.
۲. فولاد آلیاژی (Alloy Steel)
برای کاربردهایی با فشار یا دمای بالا استفاده می‌شود. ترکیباتی مانند کروم، مولیبدن و نیکل به این فولاد اضافه می‌شوند تا استحکام کششی و مقاومت در برابر حرارت افزایش یابد.
۳. استنلس استیل (Stainless Steel)
در محیط‌های خورنده مانند صنایع شیمیایی یا دریایی، پیچ و مهره‌های استنلس استیل انتخابی ایده‌آل هستند. گریدهای A2-70 و A4-80 از جمله انواع رایج آن هستند که مقاومت بالایی در برابر زنگ‌زدگی دارند.
۴. برنج و آلومینیوم
در سیستم‌های سبک یا مواردی که نیاز به هدایت الکتریکی است، از پیچ و مهره‌های برنجی یا آلومینیومی استفاده می‌شود. هرچند این مواد برای پایپینگ صنعتی سنگین مناسب نیستند.
مفهوم گرید (Grade) در پیچ و مهره چیست؟
گرید یا کلاس پیچ و مهره، نشان‌دهنده میزان استحکام مکانیکی آن است. در واقع، گرید بیانگر مقدار مقاومت کششی (Tensile Strength) و مقاومت تسلیم (Yield Strength) فولاد به کار رفته در ساخت پیچ است.
برای مثال، وقتی گفته می‌شود پیچ گرید ۸.۸، عدد اول (۸) نشان‌دهنده‌ی مقاومت کششی نهایی در مقیاس ۱۰۰ مگاپاسکال (یعنی ۸۰۰ مگاپاسکال) است و عدد دوم (۰.۸) بیانگر نسبت مقاومت تسلیم به مقاومت کششی (۸۰٪) می‌باشد.
به این ترتیب، گریدهای بالاتر یعنی مقاومت بیشتر اما انعطاف کمتر، و گریدهای پایین‌تر یعنی انعطاف بالاتر و مقاومت کمتر.
| گرید پیچ و مهره | جنس (آلیاژ) | مقاومت کششی (MPa) | ویژگی‌ها و توضیحات | کاربرد در پایپینگ |
|---|---|---|---|---|
| ۵.۶ | فولاد کم‌کربن | ≈ ۵۰۰–۶۰۰ | قیمت مناسب، شکل‌پذیری بالا، مناسب برای فشار کم | اتصالات سبک، خطوط کم‌فشار، سازه‌های موقت |
| ۸.۸ | فولاد آلیاژی (Cr-Mo) | ≈ ۸۰۰ | استحکام بالا، مقاومت در برابر سایش و خستگی | اتصالات فلنجدار، خطوط فشار متوسط و بالا |
| ۱۰.۹ | فولاد آلیاژی مقاوم به حرارت | ≈ ۱۰۰۰ | تحمل حرارت و فشار زیاد، مقاومت مکانیکی بالا | پروژه‌های پالایشگاهی، پتروشیمی و نیروگاهی |
| ۱۲.۹ | فولاد آلیاژی حرارت‌دیده | ≈ ۱۲۰۰ | مناسب برای شرایط بسیار پرفشار، گران‌قیمت | اتصالات بحرانی در سیستم‌های فشار قوی |
| Stainless A2 / A4 | استنلس استیل ۳۰۴ / ۳۱۶ | ≈ ۵۰۰–۷۰۰ | مقاوم در برابر خوردگی، مناسب محیط‌های مرطوب و خورنده | سیستم‌های آب، بخار، صنایع غذایی و دریایی |
رایج‌ترین گریدهای پیچ و مهره در صنعت
در پایپینگ، دو گرید ۵.۶ و ۸.۸ پرکاربردترین انواع هستند. این دو گرید تعادلی بین استحکام، قیمت و سهولت نصب فراهم می‌کنند.
✅ گرید ۵.۶
پیچ و مهره‌های گرید ۵.۶ از فولاد کربنی ساخته می‌شوند و برای اتصالات سبک تا متوسط مناسب‌اند.
ویژگی‌های اصلی این گرید عبارت‌اند از:
- مقاومت کششی: حدود ۵۰۰ مگاپاسکال
- مقاومت تسلیم: حدود ۳۰۰ مگاپاسکال
- کاربرد: اتصالات سازه‌ای سبک، خطوط لوله با فشار پایین، اتصالات فلنجی عمومی
از آن‌جا که گرید ۵.۶ نسبتاً نرم‌تر و انعطاف‌پذیرتر از گریدهای بالاتر است، هنگام اعمال گشتاور، خطر شکست یا ترک‌خوردگی کمتر دارد. به همین دلیل در تعمیرات عمومی، پروژه‌های ساختمانی و لوله‌کشی‌های متوسط کاربرد گسترده‌ای دارد.
برای مثال در اتصالات فلنجدار سبک یا خطوطی با فشار کمتر از ۱۰ بار، پیچ و مهره گرید ۵.۶ گزینه‌ای اقتصادی و مطمئن است.
✅ گرید ۸.۸
این گرید از فولاد آلیاژی با عملیات حرارتی (Tempered & Quenched) تولید می‌شود. در نتیجه استحکام کششی بسیار بالایی دارد و در اتصالات حیاتی که فشار یا تنش بالا دارند، استفاده می‌شود.
ویژگی‌های اصلی گرید ۸.۸:
- مقاومت کششی: حدود ۸۰۰ مگاپاسکال
- مقاومت تسلیم: حدود ۶۴۰ مگاپاسکال
- کاربرد: پایپینگ صنعتی، تجهیزات تحت فشار، فلنج‌های فشار قوی، بویلرها و سیستم‌های بخار
مزیت این گرید در توان تحمل بار زیاد و پایداری در برابر تغییر شکل است. با این حال، چون سخت‌تر است، هنگام نصب باید از گشتاور کنترل‌شده استفاده شود تا از شکستگی جلوگیری شود.
در خطوط گاز فشار قوی یا سیستم‌های بخار دمای بالا، پیچ و مهره گرید ۸.۸ معمولاً به عنوان استاندارد استفاده می‌شود.
نقش پیچ و مهره در اتصالات فلنجدار

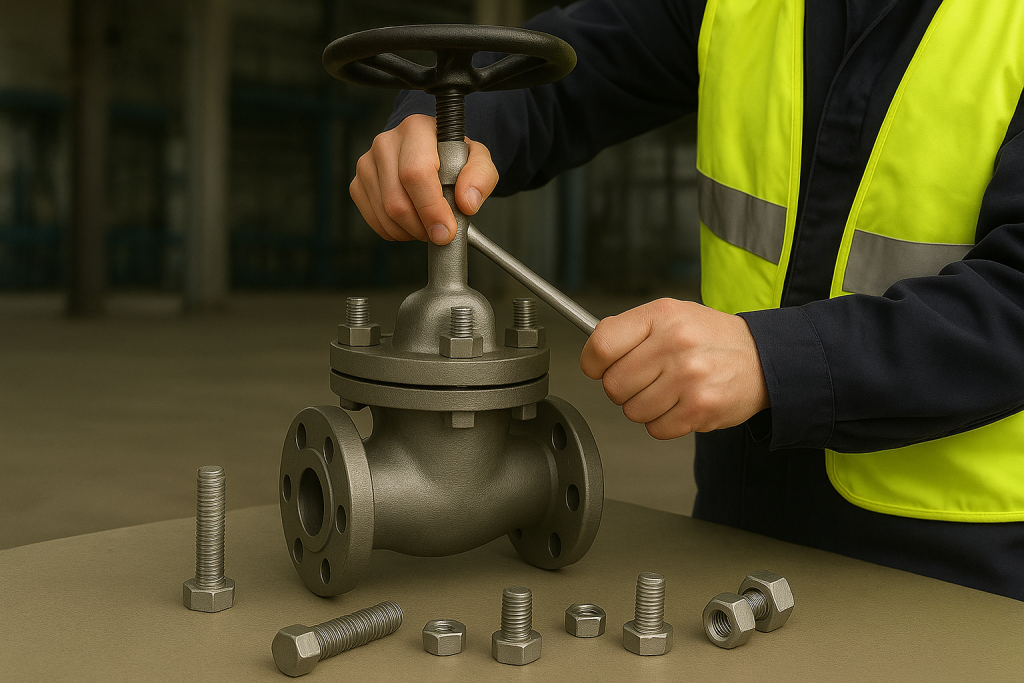

در سیستم پایپینگ، هنگام نصب شیرآلات فلنجدار (Flanged Valves)، تنها خود فلنج کافی نیست؛ بلکه اتصال ایمن آن نیازمند پیچ و مهره‌های مناسب است.
پیچ‌ها باید با گرید و طول مناسب انتخاب شوند تا فشار بین فلنج‌ها به طور یکنواخت توزیع شود. انتخاب اشتباه گرید می‌تواند باعث نشتی سیال، له‌شدگی گسکت (Gasket) یا حتی شکست فلنج شود.
برای مثال در نصب شیرآلات فولادی با فشار کاری بالا، پیچ و مهره گرید ۸.۸ یا بالاتر توصیه می‌شود؛ درحالی‌که برای فلنج‌های چدنی معمولی، گرید ۵.۶ کافی است.
نتیجه‌گیری
پیچ و مهره شاید در نگاه اول قطعه‌ای ساده به نظر برسد، اما در پایپینگ نقشی حیاتی در ایمنی و دوام سیستم ایفا می‌کند.
درک تفاوت گریدها — از ۵.۶ نرم و اقتصادی تا ۸.۸ مقاوم و صنعتی — به مهندسان کمک می‌کند انتخابی بهینه بر اساس شرایط پروژه داشته باشند.
استفاده از پیچ و مهره‌ی مناسب نه‌تنها از نشت و خرابی جلوگیری می‌کند، بلکه طول عمر تجهیزات را نیز افزایش می‌دهد. بنابراین، هنگام انتخاب یا خرید شیرآلات فلنجدار، اتصالات و تجهیزات تحت فشار، حتماً به گرید پیچ و مهره توجه کنید تا اتصال شما ایمن، بادوام و مطابق استاندارد باشد.
سوالات متداول (FAQ)
تفاوت گریدهای مختلف پیچ و مهره در چیست؟
تفاوت گریدهای پیچ و مهره در میزان استحکام کششی، جنس آلیاژ و کاربرد صنعتی آن‌ها است. برای مثال، گرید ۵.۶ از فولاد کم‌کربن ساخته می‌شود و برای فشارهای سبک مناسب است، در حالی که گرید ۸.۸ یا ۱۰.۹ از فولاد آلیاژی مقاوم‌تری تولید می‌شوند و در سیستم‌های تحت فشار بالا و حرارت زیاد کاربرد دارند.
گرید ۵.۶ و ۸.۸ چه تفاوتی با یکدیگر دارند؟
گرید ۵.۶ پیچ و مهره از نظر مقاومت کششی حدود ۶۰۰ مگاپاسکال است و برای کاربردهای عمومی و کم‌فشار استفاده می‌شود. اما گرید ۸.۸ با مقاومت حدود ۸۰۰ مگاپاسکال از آلیاژهای کروم و مولیبدن ساخته می‌شود و برای اتصالات فلنجدار، خطوط لوله صنعتی و تجهیزات مکانیکی سنگین مناسب است.
در چه مواردی از پیچ و مهره در سیستم‌های پایپینگ استفاده می‌شود؟
پیچ و مهره‌ها در پایپینگ برای اتصال فلنج‌ها، نصب شیرآلات فلنجدار، و بستن تجهیزات مکانیکی به‌کار می‌روند. هنگام خرید شیرآلات صنعتی باید توجه داشت که فلنج به‌تنهایی کافی نیست و برای نصب ایمن، انتخاب پیچ و مهره مناسب با گرید و جنس سازگار با فشار و نوع سیال الزامی است.
