مقدمه
شیرهای توپی (Ball Valves) در شبکه‌های انتقال سیالات صنعتی وظیفه قطع و وصل را بر عهده دارند. این شیرها در حالت کاملاً باز کمترین افت فشار را ایجاد می‌کنند و در حالت بسته امکان نشتی تقریباً صفر را دارند. سرعت عملکرد بالا، قابلیت اطمینان در شرایط اضطراری و تعمیر و نگهداری نسبتاً ساده، آنها را به انتخابی محبوب در خطوط لوله صنعتی بدل کرده است.
در ایران و بسیاری از کشورها، استانداردهای API و ISO برای طراحی و ساخت شیرهای توپی تا قطرهای مشخص وجود دارد. اما برای قطرهای بالاتر از DN900، مهندسان باید راهکارهای اختصاصی طراحی و محاسبه را پیاده‌سازی کنند. این مقاله با هدف ارائه چارچوبی روشن برای طراحی شیرهای توپی بزرگ، مفاهیم کلیدی و الزامات مهندسی را بررسی می‌کند.

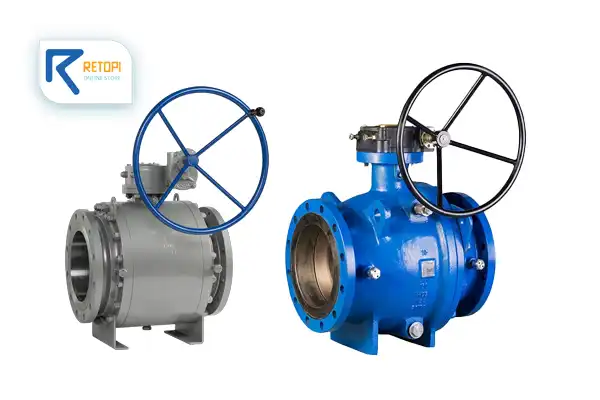

اصول طراحی شیرهای توپی بزرگ

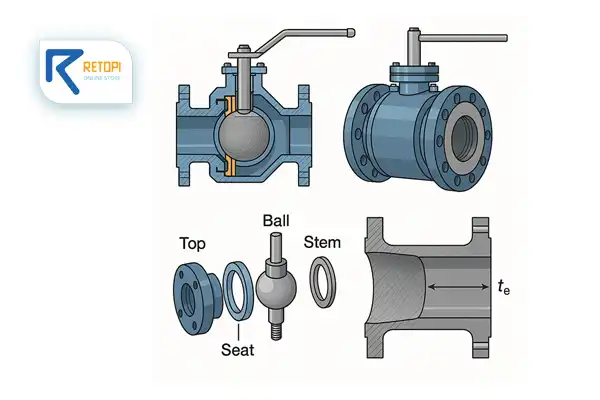

۱. ساختار و اجزای اصلی
یک شیر توپی بزرگ شامل بخش‌های کلیدی زیر است:
- توپ (Ball): عنصر اصلی مسدودکننده جریان.
- سیِت (Seat): محل آب‌بندی میان توپ و بدنه.
- بدنه اصلی و ثانویه: بخش‌های حامل فشار.
- استم (Stem): انتقال نیرو از محرک به توپ.
- فلنج‌ها یا اتصالات انتهایی: ارتباط شیر با خطوط لوله.
- بست‌ها و پین‌ها: حفظ یکپارچگی ساختاری.
۲. استانداردها و محدودیت‌ها
استانداردهای رایج مانند API 6D و ISO 14313 تنها تا قطر DN900 را پوشش می‌دهند. برای قطرهای بالاتر، باید:
- ابعاد اجزاء به‌طور مستقل محاسبه شود.
- ترکیب متریال و ضخامت بدنه بر اساس فشار کاری تعیین گردد.
- روش آب‌بندی و نوع نشیمنگاه‌ها مطابق شرایط عملیاتی انتخاب شود.
۳. ملاحظات طراحی برای قطرهای بزرگ
- فشار کاری و تست هیدرواستاتیک: حتماً فشار آزمون ۱.۵ برابر فشار نامی در نظر گرفته شود.
- متریال مقاوم به خوردگی: برای خطوط گاز طبیعی از فولاد کربنی آلیاژی و برای آب یا سیالات خورنده از فولاد ضدزنگ استفاده شود.
- نوع اتصال: جوشی یا فلنجی؛ در پروژه‌های بزرگ معمولاً اتصال جوشی توصیه می‌شود.
- ابعاد Face-to-Face: در خطوط لوله موجود باید با محدودیت‌های فضایی هماهنگ شود.
خرید اینترنتی شیرآلات توپی
همیشه یافتن محصولات باکیفیت با قیمت رقابتی و مناسب یک چالش بوده است. در شرکت ریتاپی با انتخاب محصولات گسترده و متنوع، تجربه یک خرید آنلاین برای کاربران اختصاص یافته است.
روش طراحی گام‌به‌گام
گام اول: تحلیل نیازمندی‌ها
- فشار کاری (Bar)
- دما (°C)
- نوع سیال (خورنده یا غیرخورنده)
- استانداردهای اجباری کارفرما
گام دوم: انتخاب توپ و نشیمنگاه
- برای قطرهای بزرگ توصیه به استفاده از سیستم Double Piston Effect (DPE) برای افزایش آب‌بندی دوطرفه.
- برای فشارهای متوسط از Simple Piston Effect (SPE) استفاده می‌شود.
گام سوم: طراحی بدنه اصلی
- انتخاب متریال مقاوم (مثلاً A350 LF2 برای گاز طبیعی).
- محاسبه ضخامت بدنه بر اساس فرمول‌های ASME و API:
فرمول نمونه:
(t_e = t_0 – c_1 – c_2)
که در آن:
- (t_0): ضخامت اولیه
- (c_1): تلرانس منفی (مثلاً ۱۲.۵٪ ضخامت)
- (c_2): اضافه خوردگی
گام چهارم: انتخاب فلنج و اتصالات انتهایی
- مطابق با SR EN 1092-1:2018 تا قطر DN2000
- در قطرهای بالاتر، محاسبه دستی قطر پیچ‌ها، ضخامت فلنج و قطر خارجی الزامی است.
گام پنجم: روش آب‌بندی
- Metal-Metal (MM) برای طراحی جوشی
- Soft Sealing (SS) برای طراحی فلنجی یا قابل جداسازی
- PMSS (Primary Metal Secondary Soft Sealing) برای شرایط خاص و خورندگی بالا
گام ششم: تست‌های فشار و آب‌بندی
- فشار تست هیدرواستاتیک: ۱.۵ برابر فشار نامی
- فشار تست آب‌بندی: ۱.۱ برابر فشار نامی
- کنترل تلرانس‌ها و انطباق با کد ASME Section VIII
مطالعه‌ی موردی: طراحی بدنه شیر توپی DN900
مشخصات فنی
- قطر نامی: DN900
- فشار نامی: ۱۰۰ بار
- دمای طراحی: ۲۰ درجه سانتی‌گراد
- سیال: گاز طبیعی
- متریال بدنه: فولاد A350 LF2
محاسبه ضخامت بدنه
- ضخامت اولیه (t_0): ۱۴۰ میلی‌متر
- تلرانس منفی (c_1): ۱۷.۵ میلی‌متر
- اضافه خوردگی (c_2): ۲.۵ میلی‌متر
- ضخامت مؤثر (t_e): ۱۲۰ میلی‌متر
بررسی شرایط ایمنی
- شعاع داخلی مؤثر: ۷۲۵ میلی‌متر
- شرط اول: (t_e < 0.5 × Ri) → تأیید شد.
- شرط دوم: (P_n < σ) → تأیید شد.
بنابراین بدنه توان تحمل فشار کاری ۱۰۰ بار و فشار تست ۱۵۰ بار را دارد.
توصیه‌های طراحی
- برای اتصالات انتهایی در قطرهای بزرگ، جوشکاری انتها به لوله بر اساس استاندارد ASME B16.25 توصیه می‌شود.
- استفاده از سیل‌های DPE برای اطمینان از آب‌بندی دوطرفه در قطرهای بزرگ.
صدور پیش‌فاکتور آنلاین
مزیت‌های این رویکرد برای صنایع ایران
- کاهش هزینه‌های نگهداری و تعمیرات با انتخاب صحیح متریال و طراحی
- افزایش ایمنی خطوط لوله انتقال گاز و نفت
- امکان سفارشی‌سازی کامل شیرهای توپی برای پروژه‌های خاص
- رعایت استانداردهای بین‌المللی همراه با بومی‌سازی برای شرایط ایران
نتیجه‌گیری
طراحی شیرهای توپی صنعتی با قطرهای بزرگ خارج از محدوده استانداردها، نیازمند رویکرد مهندسی دقیق و محاسبات مستقل است. انتخاب متریال مناسب، روش آب‌بندی صحیح، محاسبه دقیق ضخامت بدنه و هماهنگی با الزامات نصب، کلید موفقیت در این پروژه‌هاست.
شرکت‌هایی مانند ریتاپی می‌توانند با ارائه راهکارهای مهندسی، تأمین متریال استاندارد و مشاوره فنی، به صنایع نفت، گاز و تأسیسات کمک کنند تا شیرآلات صنعتی خود را مطابق نیازهای خاص طراحی و پیاده‌سازی کنند.
