در یک سیستم پایپینگ، گاهی انتخاب یک اتصال کوچک میتواند بر هزینه اجرا، سرعت تعمیرات و حتی ایمنی کل خط لوله تأثیر بگذارد. فلنج‌ها یکی از همین قطعات هستند؛ تجهیزاتی که امکان اتصال لوله‌ها به یکدیگر، نصب شیرآلات و اتصال خطوط به پمپ‌ها، مخازن و سایر تجهیزات را فراهم می‌کنند.
اما هنگام طراحی یا خرید تجهیزات پایپینگ، یک سؤال مهم مطرح میشود: فلنج دندهای بهتر است یا فلنج جوشی؟
پاسخ این سؤال به یک عامل محدود نمی‌شود. نوع سیال، فشار و دمای کاری، جنس لوله، قطر خط، شرایط نصب، احتمال ارتعاش و الزامات استاندارد پروژه، همگی در انتخاب نهایی نقش دارند.
در این مقاله، تفاوت فلنج دندهای و جوشی را بررسی می‌کنیم، روش اتصال هرکدام به لوله را توضیح می‌دهیم و معیارهای انتخاب و خرید این تجهیزات را با نگاه مهندسی و اجرایی مرور می‌کنیم.
فلنج دندهای چیست و چگونه به لوله متصل میشود؟

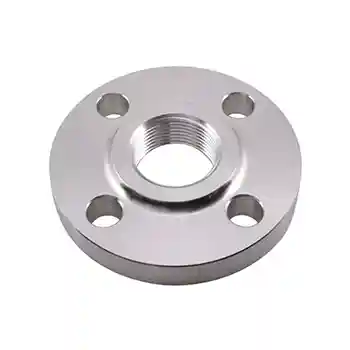

فلنج دنده ای (Threaded Flange) نوعی فلنج صنعتی است که در قسمت داخلی محل اتصال آن به لوله، رزوه وجود دارد. این رزوه امکان اتصال فلنج به لوله رزوه‌شده را بدون نیاز به جوشکاری مستقیم فراهم میکند.
در این روش، اتصال با درگیر شدن رزوه داخلی فلنج و رزوه خارجی لوله ایجاد میشود. به همین دلیل، فلنج دندهای را با نام فلنج رزوهای نیز می‌شناسند.
فلنج دندهای معمولاً در سیستم‌هایی استفاده میشود که اتصال مکانیکی بدون جوشکاری اهمیت دارد. بااینحال، نبود جوش به‌تنهایی به معنای ایمن‌تر بودن یا مناسب بودن این فلنج برای تمام شرایط کاری نیست.
ریتاپی با ارائه انواع فلنج از برندهای معتبر، امکان تأمین محصولات متناسب با نیاز پروژه‌های مختلف را فراهم میکند. برای دریافت مشاوره و استعلام قیمت انواع فلنج دنده ای، با ریتاپی در ارتباط باشید.
روش اتصال فلنج دندهای به لوله
اتصال فلنج دندهای به لوله، در مقایسه با اتصال‌های جوشی، مراحل اجرایی متفاوتی دارد.
۱. بررسی مشخصات لوله و فلنج
پیش از نصب باید قطر اسمی، استاندارد رزوه، جنس، رده ضخامت لوله صنعتی و مشخصات فلنج بررسی شوند. رزوه فلنج باید با رزوه لوله مطابقت داشته باشد. صرف یکسان بودن سایز اسمی برای سازگاری دو قطعه کافی نیست؛ نوع رزوه و مشخصات ابعادی آن نیز اهمیت دارد.
۲. آمادهسازی رزوه لوله
انتهای لوله باید مطابق مشخصات اتصال رزوهای آماده شود. رزوه باید سالم، تمیز و عاری از پلیسه یا آسیب باشد. وجود خوردگی، رزوه ناقص یا آسیب مکانیکی میتواند کیفیت درگیری رزوهها را کاهش دهد.
۳. نصب فلنج
فلنج روی رزوه خارجی لوله بسته میشود. این کار باید با روش و ابزار مناسب انجام شود تا رزوهها آسیب نبینند و اتصال بیش از حد سفت نشود. در صورت نیاز به آببندی رزوه، باید از روش و مواد سازگار با نوع سیال، دما و فشار کاری استفاده کرد. نوع ماده آببندی باید با الزامات پروژه مطابقت داشته باشد.
۴. نصب فلنج مقابل
پس از آمادهسازی اتصال، فلنج مقابل با واشر مناسب و پیچ‌ومهره‌های سازگار مونتاژ میشود. در این مرحله، هم‌راستایی فلنج‌ها، سلامت سطوح آببندی و نحوه سفت کردن پیچ‌ها اهمیت دارد. وارد کردن نیروی اضافی برای جبران ناهم‌راستایی لوله‌ها میتواند به اتصال آسیب بزند.
۵. بازرسی و آزمون
پس از نصب، اتصال باید مطابق روش اجرایی و الزامات پروژه بررسی شود. در صورت نیاز، آزمون نشتی یا آزمون فشار طبق استاندارد مربوط انجام میشود. نکته مهم این است که اتصال فلنج دندهای، به‌ویژه در خطوط حساس، نباید صرفاً به دلیل آسان بودن نصب، بدون ارزیابی ریسک انتخاب شود.
مزایا و محدودیتهای فلنج دندهای
فلنج دندهای چند مزیت اجرایی دارد:
- عدم نیاز به جوشکاری مستقیم: اتصال به لوله با درگیری رزوهها انجام میشود.
- سرعت نصب مناسب: در صورت آماده بودن رزوهها، نصب میتواند سریع باشد.
- کاهش نیاز به تجهیزات جوشکاری: برای اتصال خود فلنج به لوله، عملیات جوشکاری لازم نیست.
- کاربرد در محل‌های محدود: در شرایطی که انجام جوشکاری دشوار یا محدود است، میتواند گزینه مناسبی باشد.
- امکان باز کردن اتصال: با رعایت شرایط نصب و بدون آسیب به رزوهها، فلنج قابل جداسازی است.
در مقابل، محدودیت‌هایی نیز وجود دارد:
- اتصال به لوله رزوه‌شده و سازگار نیاز دارد.
- رزوهها ممکن است در معرض خوردگی، سایش یا آسیب مکانیکی قرار بگیرند.
- در اثر ارتعاش یا بارهای متناوب، اتصال رزوهای باید از نظر احتمال شل شدن و خستگی بررسی شود.
- اجرای رزوه روی لوله میتواند ضخامت مؤثر دیواره را کاهش دهد.
- برای تمام قطرها، فشارها، دماها و سیالات مناسب نیست.
- در برخی سرویس‌های حساس، محدودیتهای استانداردی یا الزامات کارفرما مانع استفاده از آن می‌شوند.
بنابراین، فلنج دندهای را باید بر اساس شرایط واقعی سرویس انتخاب کرد، نه صرفاً به دلیل نصب آسان‌تر.
کاربردهای فلنج دندهای
فلنج دندهای بیشتر در کاربردهایی مورد توجه قرار می‌گیرد که اتصال رزوهای از نظر فنی مجاز باشد و حذف جوشکاری مستقیم مزیت اجرایی ایجاد کند.
- خطوط فرعی با قطر کم
در برخی خطوط فرعی تأسیسات و پایپینگ، به‌ویژه در قطرهای پایین، فلنج دندهای میتواند برای اتصال تجهیزات یا ایجاد نقاط جداسازی استفاده شود. بااینحال، محدوده سایز مجاز باید از استاندارد پروژه و مشخصات سازنده استخراج شود. نمیتوان یک بازه سایزی ثابت را برای تمام فلنج‌های دندهای و همه شرایط کاری معتبر دانست.
- سیستم‌های تأسیسات ساختمانی
در بعضی خطوط آب و تأسیسات مکانیکی ساختمان، استفاده از اتصالات رزوهای میتواند نصب و تعمیرات را ساده‌تر کند البته انتخاب فلنج باید با جنس لوله، فشار سیستم، دمای سیال و الزامات طراحی تأسیسات هماهنگ باشد.
- خطوط کمکی و ابزار دقیق
در برخی خطوط کمکی و انشعابات تجهیزات، فلنج دندهای ممکن است به دلیل سهولت نصب و محدود بودن نیاز به جوشکاری استفاده شود. در این کاربردها، حساسیت سیال، احتمال نشتی و شرایط بهرهبرداری باید پیش از انتخاب بررسی شوند.
- محیط‌هایی با محدودیت جوشکاری
در مکان‌هایی که عملیات جوشکاری دشوار است یا محدودیت اجرایی دارد، فلنج دندهای میتواند یک گزینه قابل بررسی باشد. البته در محیط‌های دارای خطر انفجار، مواد قابل اشتعال یا الزامات ایمنی ویژه، استفاده از تجهیزات و روش‌های اتصال باید مطابق استانداردهای مربوط و دستورالعمل‌های ایمنی انجام شود. نبود جوش به‌تنهایی مجوز استفاده از فلنج دندهای نیست.

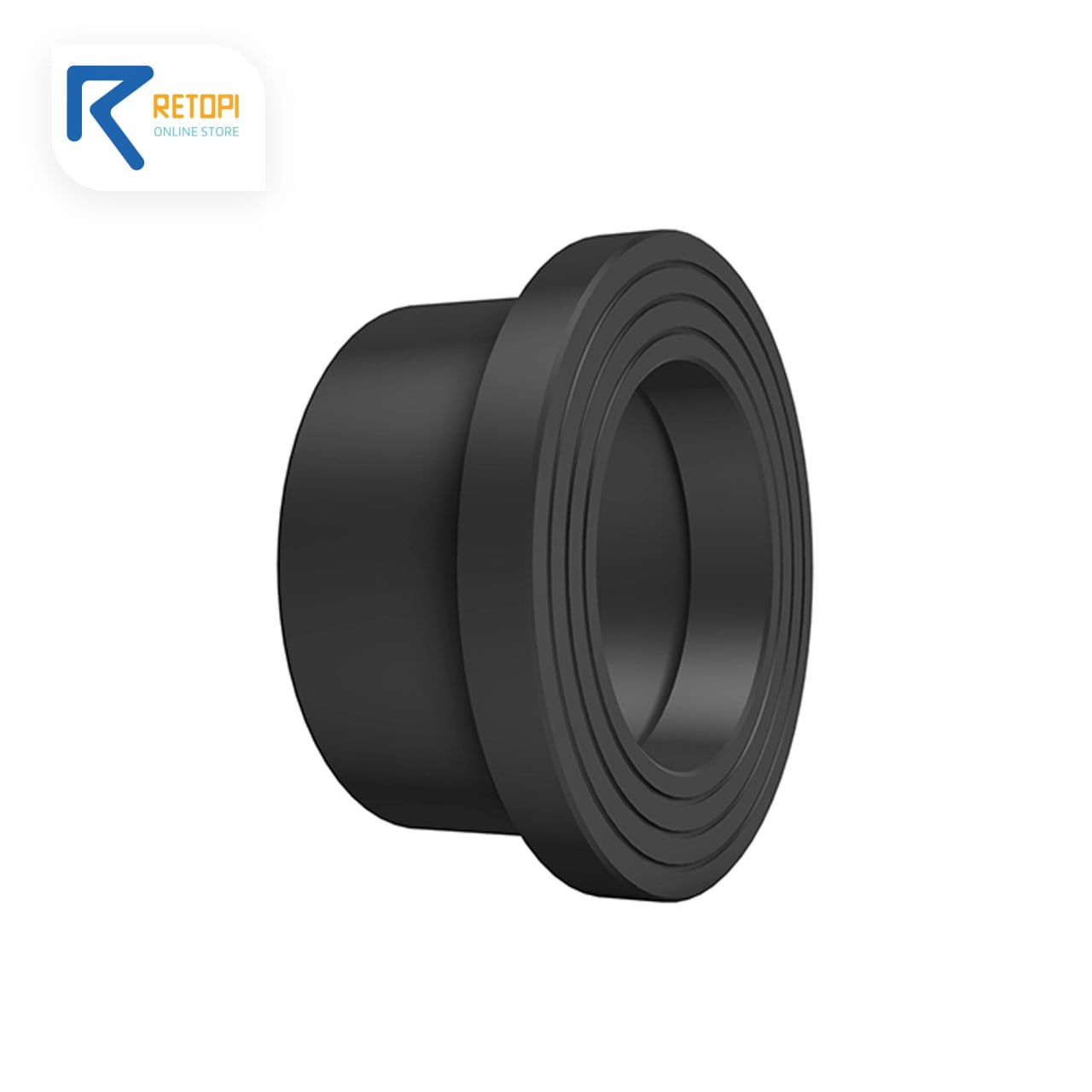

فلنج جوشی چیست و چگونه به لوله متصل میشود؟
فلنج جوشی (Welded Flange) به فلنجی گفته میشود که اتصال آن به لوله از طریق جوشکاری انجام می‌گیرد.
در این روش، فلنج و لوله با استفاده از نوع اتصال جوشی تعریف‌شده در طراحی به یکدیگر متصل می‌شوند. نوع جوش، آمادهسازی لبه‌ها، الزامات بازرسی و روش اجرا به نوع فلنج، جنس قطعات، ضخامت، شرایط سرویس و استاندارد پروژه بستگی دارد. اصطلاح فلنج جوشی به یک نوع فلنج خاص اشاره نمی‌کند. فلنج گردندار جوشی، فلنج اسلیپآن و فلنج ساکت‌ولد از انواع رایج فلنج‌هایی هستند که برای اتصال به لوله از جوشکاری استفاده می‌کنند.

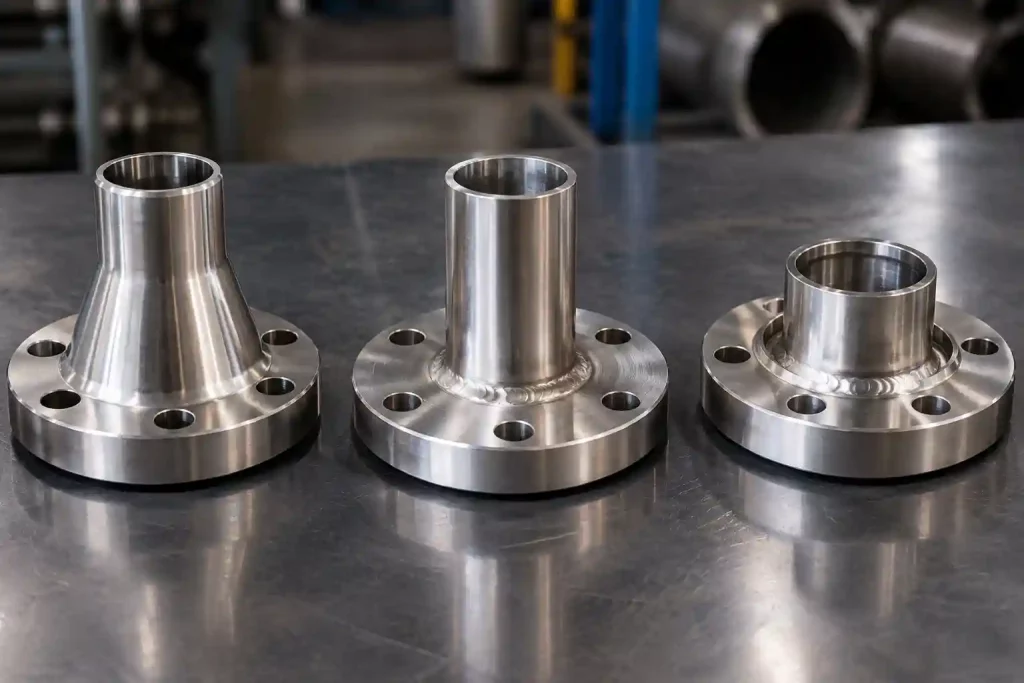

انواع فلنج جوشی

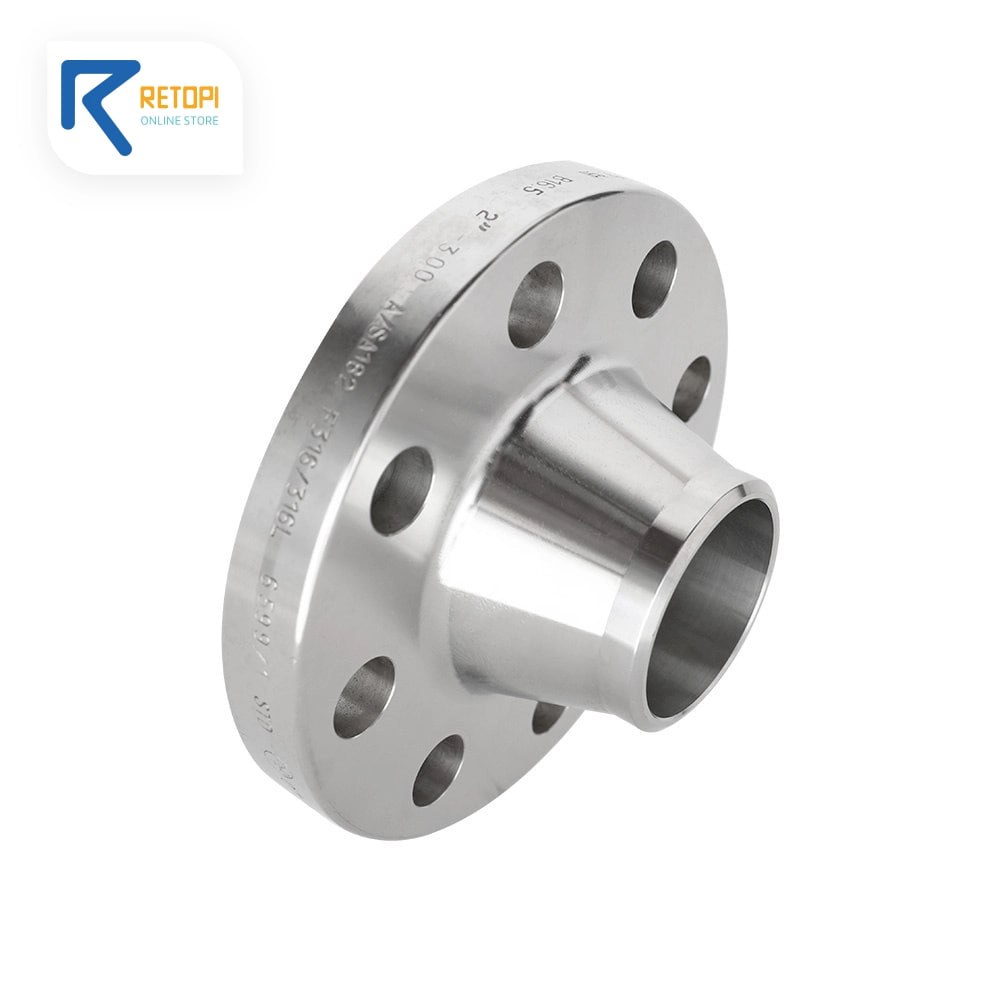

۱. فلنج گردندار جوشی (Weld Neck Flange)
فلنج گردندار دارای یک گردن مخروطی یا انتقال تدریجی است که به لوله جوش لببهلب میشود.
این ساختار، در صورت انتخاب و اجرای صحیح، به انتقال مناسب‌تر تنشها در محل اتصال کمک میکند. به همین دلیل، این نوع فلنج در بسیاری از خطوط فرایندی و سرویس‌های با فشار یا دمای بالا مورد استفاده قرار می‌گیرد.
از کاربردهای رایج آن میتوان به خطوط صنعتی، سیستم‌های فرایندی و برخی خطوط حساس اشاره کرد.
بااینحال، عملکرد مناسب آن به انتخاب درست متریال، کلاس فشاری، ضخامت، جزئیات جوش و کیفیت اجرا وابسته است. گردندار بودن فلنج به‌تنهایی تضمین‌کننده تحمل هر فشار یا دمایی نیست.

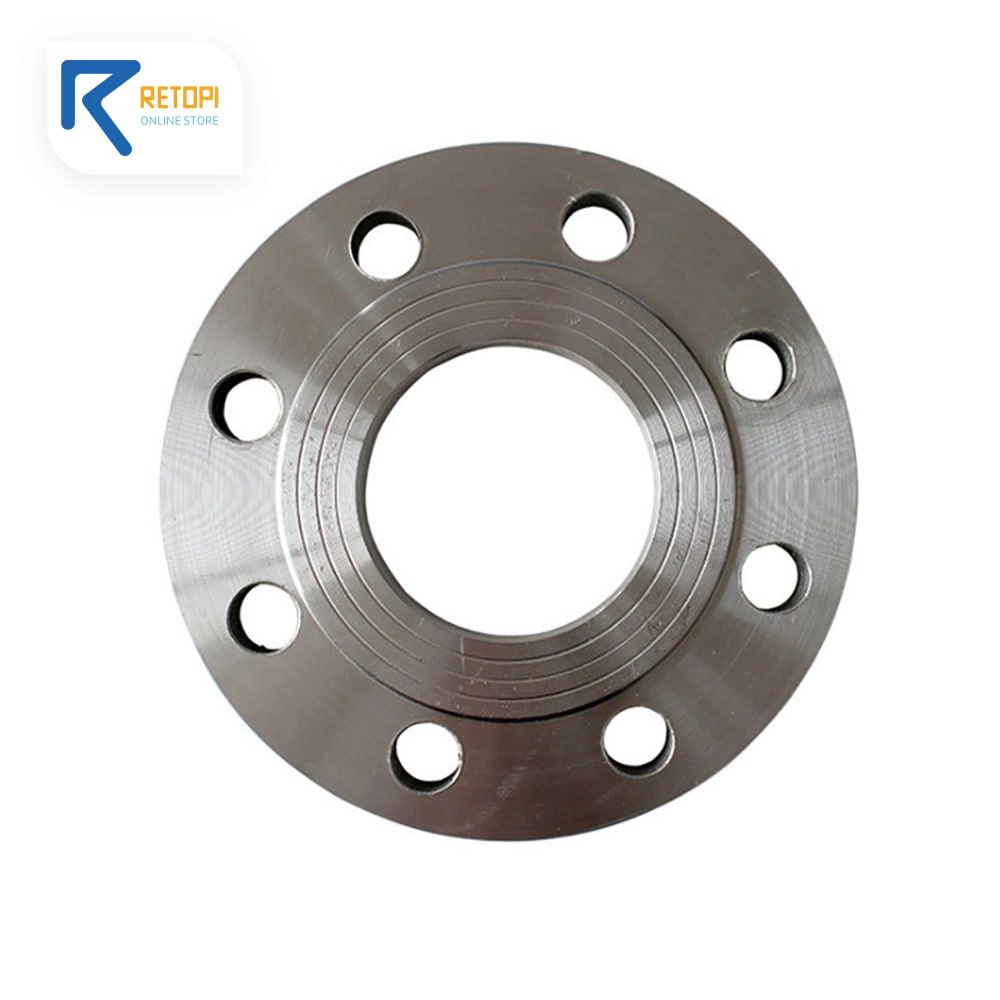

۲. فلنج اسلیپآن (Slip-On Flange)
در فلنج اسلیپآن، لوله از داخل فلنج عبور میکند و اتصال معمولاً با جوش گوشهای در داخل و خارج فلنج تکمیل میشود.
این نوع فلنج در برخی کاربردهای عمومی و خطوطی که الزامات طراحی اجازه می‌دهد، استفاده میشود.
از مزایای آن میتوان به نصب نسبتاً ساده و آمادهسازی معمولاً آسان‌تر نسبت به برخی اتصالات لببهلب اشاره کرد.
در مقابل، نوع اتصال جوشی آن باید با توجه به بارگذاری، فشار، دما و شرایط خستگی بررسی شود. اسلیپآن را نباید بدون ارزیابی مهندسی جایگزین فلنج گردندار در سرویس‌های حساس کرد.
۳. فلنج ساکت‌ولد (Socket Weld Flange)
فلنج ساکت‌ولد دارای محفظه‌ای است که انتهای لوله در آن قرار می‌گیرد. سپس اتصال با جوش گوشهای در قسمت بیرونی تکمیل میشود.
این نوع فلنج بیشتر در خطوط با قطر پایین و کاربردهایی دیده میشود که طراحی پروژه استفاده از آن را مجاز می‌داند.
در اجرای آن، رعایت جزئیات نصب، فاصله مناسب انتهای لوله از کف سوکت و الزامات جوشکاری اهمیت دارد. این جزئیات باید بر اساس استاندارد و دستورالعمل اجرایی مربوط رعایت شوند.
فلنج جوشی چگونه به لوله متصل میشود؟
مراحل اتصال فلنج جوشی به نوع فلنج بستگی دارد، اما فرایند کلی معمولاً شامل مراحل زیر است:
۱. بررسی مدارک فنی
پیش از شروع کار، نقشه‌های پایپینگ، مشخصات لوله و فلنج، جنس مواد، کلاس فشاری و دستورالعمل جوشکاری بررسی می‌شوند.
۲. آمادهسازی قطعات
سطوح اتصال باید تمیز و مطابق نوع جوش آماده شوند. برای اتصال لببهلب، آمادهسازی لبه‌ها اهمیت ویژه‌ای دارد.
۳. هم‌راستاسازی
فلنج باید در موقعیت مناسب نسبت به محور لوله قرار بگیرد. انحراف در هم‌راستایی میتواند نصب فلنج مقابل و آببندی نهایی را دشوار کند.
۴. خال‌جوش و جوشکاری
پس از تثبیت موقعیت، جوشکاری طبق دستورالعمل تأییدشده انجام میشود. روش جوشکاری و الزامات اجرایی باید با جنس مواد، ضخامت و شرایط پروژه هماهنگ باشند. در فلنج گردندار، اتصال معمولاً از نوع لببهلب است؛ درحالی‌که در فلنج اسلیپآن و ساکت‌ولد، نوع اتصال جوشی متفاوت است.
۵. بازرسی جوش
پس از اتمام جوشکاری، بازرسی متناسب با سطح حساسیت پروژه انجام میشود. این بازرسی ممکن است شامل بررسی ظاهری و در صورت نیاز آزمون‌های غیرمخرب باشد.
۶. مونتاژ و آزمون نهایی
پس از تأیید اتصال، فلنج مقابل، واشر و پیچ‌ومهره‌ها نصب می‌شوند. آزمون‌های لازم نیز مطابق مشخصات فنی و الزامات پروژه انجام می‌گیرند. یک نکته اجرایی مهم: جوشکاری فلنج پس از نصب لوله‌ها، بدون توجه به تنش‌های ناشی از انقباض حرارتی جوش، میتواند هم‌راستایی اتصال را تحت تأثیر قرار دهد. به همین دلیل، توالی نصب و جوشکاری باید در برنامه اجرایی پروژه لحاظ شود.
مزایا و محدودیتهای فلنج جوشی
مهم‌ترین مزایای فلنج جوشی عبارت‌اند از:
- ایجاد اتصال دائمی بین فلنج و لوله
- امکان استفاده در طیف متنوعی از کاربردهای صنعتی
- قابلیت طراحی برای شرایط فشار و دمای مختلف، متناسب با نوع فلنج و کلاس فشاری
- مناسب بودن برخی انواع، به‌ویژه فلنج گردندار، برای سرویس‌های حساس و بارگذاری‌های مشخص
- کاهش وابستگی اتصال فلنج به سلامت رزوه‌های لوله
در کنار این مزایا، محدودیت‌هایی هم وجود دارد:
- نیاز به نیروی متخصص و تجهیزات جوشکاری
- ضرورت رعایت دستورالعمل‌های فنی و الزامات بازرسی
- افزایش زمان اجرا در پروژه‌هایی که عملیات جوشکاری و آزمون‌های تکمیلی پیچیده دارند
- دشوارتر شدن جداسازی فلنج از لوله، زیرا برای جدا کردن آن معمولاً باید اتصال جوشی بریده شود
- احتمال ایجاد عیوب جوش در صورت اجرای نامناسب
- نیاز به توجه به تنش‌های حرارتی و اعوجاج ناشی از جوشکاری
در نتیجه، فلنج جوشی زمانی عملکرد مطلوبی خواهد داشت که نوع فلنج، روش اتصال، متریال و کیفیت اجرا متناسب با شرایط سرویس انتخاب شوند.
کاربردهای فلنج جوشی در صنایع مختلف
فلنج جوشی به دلیل تنوع ساختاری و امکان استفاده در طراحی‌های متفاوت، در طیف وسیعی از پروژه‌های صنعتی و ساختمانی کاربرد دارد.
- صنایع نفت، گاز و پتروشیمی
در خطوط فرایندی نفت، گاز و پتروشیمی، انتخاب اتصال باید با فشار، دما، ماهیت سیال و الزامات ایمنی هماهنگ باشد. در بسیاری از این کاربردها، فلنج گردندار جوشی به دلیل ویژگی‌های ساختاری و عملکرد مناسب در شرایط طراحی‌شده، یکی از گزینه‌های مورد بررسی است البته انتخاب نهایی باید بر اساس کد طراحی پایپینگ، مشخصات پروژه و الزامات کارفرما انجام شود.
- صنایع آب و فاضلاب
در خطوط انتقال آب، ایستگاه‌های پمپاژ، تصفیه‌خانه‌ها و برخی خطوط فرایندی آب و فاضلاب، فلنج‌های جوشی می‌توانند برای اتصال لوله‌ها و تجهیزات به کار بروند. در این کاربردها، جنس فلنج و لوله، نوع سیال، فشار کاری، خوردگی و شرایط نصب از معیارهای مهم انتخاب هستند.
- نیروگاه‌ها و صنایع انرژی
در نیروگاه‌ها و سیستم‌های انرژی، برخی خطوط با دما و فشار بالا کار می‌کنند. در این شرایط، انتخاب نوع فلنج و روش اتصال باید بر اساس محاسبات طراحی و استانداردهای مربوط انجام شود. فلنج گردندار جوشی در چنین پروژه‌هایی میتواند یکی از گزینه‌های مناسب باشد، اما مناسب بودن آن به شرایط واقعی سرویس وابسته است.
- تأسیسات صنعتی و ساختمان‌های بزرگ
در موتورخانه‌ها، خطوط آب گرم و سرد، سیستم‌های تهویه و سایر تأسیسات مکانیکی، فلنج‌های جوشی ممکن است برای اتصال لوله‌ها به تجهیزات یا ایجاد نقاط جداسازی استفاده شوند. انتخاب بین فلنج اسلیپآن، گردندار یا سایر انواع باید با توجه به طراحی سیستم و الزامات اجرایی انجام شود.
- خطوطی که به اتصال قابل اتکای فلنج به لوله نیاز دارند
در برخی پروژه‌ها، کاهش وابستگی اتصال به رزوه و ایجاد یک اتصال جوشی دائمی، از نظر طراحی مزیت دارد. در این شرایط، فلنج جوشی میتواند نسبت به فلنج دندهای مناسب‌تر باشد؛ البته قابلیت اطمینان نهایی به نوع اتصال، کیفیت ساخت و اجرا و شرایط بهرهبرداری وابسته است.

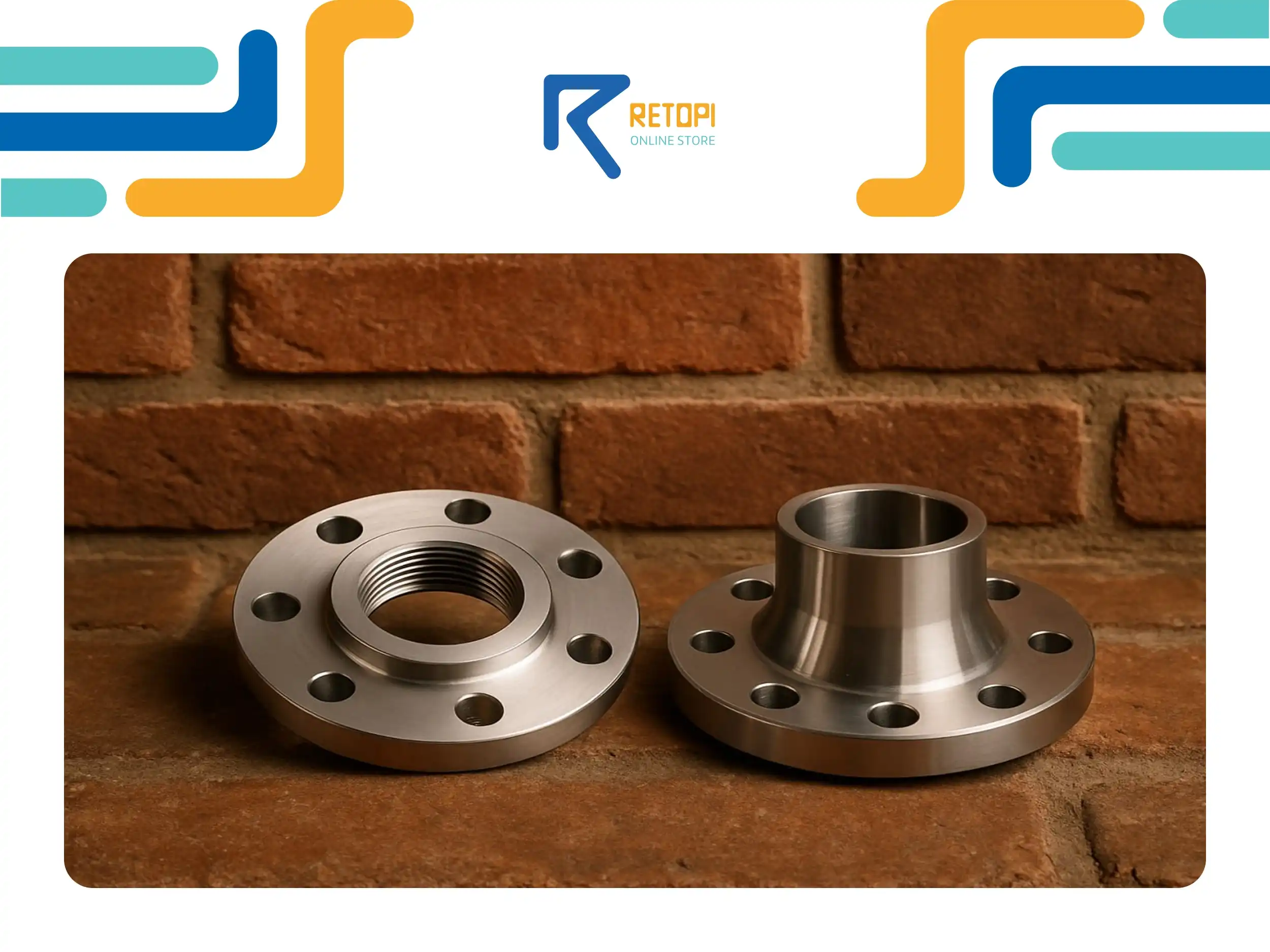

تفاوت فلنج دندهای و فلنج جوشی چیست؟
تفاوت اصلی فلنج دندهای و فلنج جوشی در روش اتصال آن‌ها به لوله است.
در فلنج دندهای، اتصال از طریق رزوه برقرار میشود. در فلنج جوشی، فلنج با جوشکاری به لوله متصل میشود.
این تفاوت ظاهراً ساده، پیامدهای مهمی در طراحی، نصب، تعمیرات و عملکرد سیستم دارد.
برای مثال، اگر پروژه به اتصال بدون جوشکاری مستقیم نیاز داشته باشد، فلنج دندهای میتواند گزینه مناسبی باشد. اما اگر خط تحت بارگذاری‌های متغیر قرار دارد یا حساسیت سرویس بالا است، باید نوع فلنج جوشی و جزئیات اتصال با دقت بیشتری بررسی شوند.
جدول مقایسه فلنج دندهای و جوشی
| معیار مقایسه | فلنج دندهای | فلنج جوشی |
|---|---|---|
| روش اتصال به لوله | اتصال با رزوه | اتصال با جوشکاری |
| نیاز به جوشکاری برای اتصال فلنج به لوله | ندارد | دارد |
| آمادهسازی لوله | ایجاد رزوه سازگار | آمادهسازی متناسب با نوع جوش |
| سرعت نصب | معمولاً مناسب در صورت آماده بودن رزوهها | وابسته به نوع جوش، آمادهسازی و بازرسی |
| نیاز به نیروی متخصص | نیازمند مهارت در اجرای اتصال رزوهای | نیازمند نیروی متخصص جوشکاری و کنترل کیفیت |
| تحمل فشار | وابسته به طراحی، رزوه، متریال و کلاس فشاری | وابسته به نوع فلنج، جوش، متریال و کلاس فشاری |
| تحمل دما | محدود به مشخصات طراحی و شرایط سرویس | محدود به مشخصات طراحی، متریال و کیفیت اتصال |
| مقاومت در برابر ارتعاش | نیازمند بررسی احتمال شل شدن و خستگی رزوه | وابسته به نوع فلنج، کیفیت جوش و بارگذاری |
| احتمال نشتی | وابسته به کیفیت رزوه، آببندی و شرایط کار | وابسته به کیفیت جوش، واشر و مونتاژ فلنج |
| قابلیت جداسازی از لوله | معمولاً ساده‌تر، مشروط به سلامت رزوهها | معمولاً نیازمند برش اتصال جوشی |
| تعمیرات | امکان باز کردن اتصال بدون بریدن جوش | تعمیر یا تعویض ممکن است به برش و جوشکاری مجدد نیاز داشته باشد |
| کاربرد متداول | برخی خطوط فرعی و کاربردهای مجاز رزوهای | طیف گسترده‌ای از کاربردهای صنعتی و فرایندی |
| هزینه اولیه | ممکن است در برخی پروژه‌ها کمتر باشد | وابسته به نوع فلنج، متریال و هزینه اجرای جوش |
| هزینه نهایی پروژه | تابع هزینه نصب، تعمیرات و الزامات فنی | تابع هزینه نصب، بازرسی، تعمیرات و الزامات فنی |
نکته مهم: این جدول مقایسه‌ای عمومی است. نمیتوان گفت هر فلنج جوشی الزاماً فشار بیشتری را تحمل میکند یا هر فلنج دندهای ارزانتر است. ظرفیت مجاز فشار و دما باید از استاندارد، مشخصات فنی و مستندات سازنده استخراج شود.
۱. تفاوت در روش اتصال
فلنج دندهای از طریق رزوه به لوله متصل میشود؛ درحالی‌که فلنج جوشی به اتصال دائمی جوشی نیاز دارد.
این تفاوت، مهم‌ترین عامل در انتخاب اولیه است. اگر اجرای جوشکاری محدودیت داشته باشد، فلنج دندهای میتواند از نظر اجرایی جذاب باشد. در مقابل، اگر طراحی پروژه به اتصال جوشی نیاز داشته باشد، استفاده از فلنج دندهای جایگزین مناسبی نخواهد بود.
۲. تفاوت در تحمل فشار و دما
عملکرد فلنج به عوامل متعددی وابسته است؛ از جمله:
- نوع فلنج
- کلاس فشاری
- جنس فلنج و لوله
- دمای طراحی
- فشار کاری
- استاندارد ابعادی و طراحی
- کیفیت ساخت و اجرای اتصال
به‌طور کلی، فلنج گردندار جوشی در بسیاری از طراحی‌های حساس مورد استفاده قرار می‌گیرد. در مقابل، فلنج دندهای تنها در شرایطی قابل استفاده است که طراحی و استاندارد پروژه آن را مجاز بدانند.
برای انتخاب، باید فشار و دمای طراحی را در نظر گرفت، نه فقط فشار و دمای معمول بهرهبرداری را.
۳. تفاوت در مقاومت در برابر ارتعاش و شوک
ارتعاشات مکانیکی، ضربه‌های فشاری و تغییرات ناگهانی جریان می‌توانند بر عملکرد اتصالات تأثیر بگذارند.
در اتصال رزوهای، سلامت رزوهها و احتمال شل شدن اتصال اهمیت دارد. در اتصال جوشی نیز کیفیت جوش، تمرکز تنش، بارهای متناوب و خستگی باید بررسی شوند.
برای مثال، در خطی نزدیک به یک پمپ صنعتی، پیش از انتخاب فلنج باید ارتعاش تجهیزات، نحوه مهار لوله‌ها و بارهای وارد بر اتصال ارزیابی شوند.
انتخاب فلنج جوشی به‌تنهایی مشکل ارتعاش را حل نمی‌کند. طراحی مناسب تکیه‌گاه‌ها، مهارها و آرایش پایپینگ نیز ضروری است.
۴. تفاوت در سایز مناسب
فلنج‌های دندهای و جوشی در اندازه‌ها و مشخصات متفاوت تولید می‌شوند، اما محدوده قابل استفاده هرکدام به استاندارد محصول و شرایط سرویس بستگی دارد.
فلنج دندهای معمولاً بیشتر در برخی خطوط با قطر پایین مورد استفاده قرار می‌گیرد. فلنج‌های جوشی در طیف گسترده‌تری از سایزها و کاربردهای صنعتی موجود هستند.
بااینحال، نمیتوان بدون بررسی استاندارد و طراحی پروژه، یک حد سایزی قطعی برای استفاده از فلنج دندهای تعیین کرد.
۵. تفاوت در سرعت نصب و نیاز به جوشکار
فلنج دندهای برای اتصال به لوله به جوشکاری مستقیم نیاز ندارد. در نتیجه، اگر رزوهها از قبل آماده باشند، نصب آن میتواند ساده‌تر باشد.
فلنج جوشی به آمادهسازی، هم‌راستاسازی، جوشکاری و در صورت نیاز بازرسی‌های تکمیلی احتیاج دارد.
البته سرعت واقعی اجرا به شرایط کارگاه، دسترسی، مهارت نیروی اجرایی، نوع فلنج و حجم کار بستگی دارد. بنابراین، مقایسه زمان نصب باید در سطح پروژه انجام شود.
۶. تفاوت در احتمال نشتی و قابلیت باز کردن
هر دو نوع اتصال در صورت انتخاب یا اجرای نامناسب ممکن است دچار نشتی شوند.
در فلنج دندهای، آسیب رزوه، ناسازگاری رزوهها یا آببندی نامناسب میتواند مشکل ایجاد کند. در فلنج جوشی نیز عیوب جوش، ترک، تخلخل یا مونتاژ نامناسب فلنج و واشر ممکن است به نشتی منجر شود.
از نظر تعمیرات، فلنج دندهای معمولاً امکان جداسازی ساده‌تری دارد؛ اما باز کردن آن همیشه بدون مشکل نیست و رزوه‌های آسیب‌دیده ممکن است به تعویض قطعات نیاز داشته باشند.
در فلنج جوشی، جدا کردن فلنج از لوله معمولاً مستلزم برش اتصال و اجرای مجدد جوشکاری است.
۷. تفاوت در هزینه
قیمت خرید فلنج تنها بخشی از هزینه نهایی اتصال است. برای مقایسه اقتصادی باید هزینه‌های زیر را در نظر گرفت:
- قیمت خود فلنج
- هزینه آمادهسازی لوله
- هزینه نیروی اجرایی
- هزینه جوشکاری و مواد مصرفی
- هزینه بازرسی و آزمون
- هزینه توقف سیستم برای تعمیرات
- هزینه احتمالی تعویض قطعات در آینده
در برخی پروژه‌ها، فلنج دندهای هزینه اجرای کمتری دارد. در پروژه‌های دیگر، استفاده از فلنج جوشی به دلیل الزامات فنی یا کاهش ریسک‌های عملیاتی منطقی‌تر است. معیار درست، کمترین هزینه اولیه نیست؛ بلکه هزینه قابل قبول در کنار ایمنی، انطباق فنی و قابلیت اطمینان سیستم است.
فلنج دندهای یا جوشی؛ کدام را برای پروژه انتخاب کنیم؟
انتخاب بین فلنج دندهای و جوشی باید با بررسی شرایط سرویس، محدودیتهای نصب و الزامات طراحی انجام شود. به‌جای انتخاب بر اساس یک قاعده کلی، بهتر است ابتدا شرایط پروژه مشخص و سپس گزینه‌های مجاز مقایسه شوند.
چه زمانی فلنج دندهای انتخاب منطقی‌تری است؟
فلنج دندهای میتواند گزینه مناسبی باشد، اگر:
- طراحی پروژه استفاده از اتصال رزوهای را مجاز بداند.
- قطر و مشخصات لوله با محدوده کاربرد فلنج دندهای سازگار باشند.
- فشار و دمای کاری در محدوده مجاز محصول قرار داشته باشند.
- سیال و شرایط بهرهبرداری، ریسک اتصال رزوهای را قابل قبول کنند.
- محدودیت دسترسی یا جوشکاری در محل وجود داشته باشد.
- امکان بازرسی و نگهداری اتصال فراهم باشد.
مثال کاربردی: فرض کنید در یک واحد صنعتی، برای اتصال یک خط فرعی با قطر پایین به تجهیزی مشخص، استفاده از فلنج رزوهای در مدارک طراحی مجاز شده است. در این شرایط، انتخاب فلنج دندهای سازگار با مشخصات فنی میتواند نیاز به عملیات جوشکاری مستقیم را حذف کند و اجرای اتصال را ساده‌تر سازد. البته این مثال به معنای مناسب بودن فلنج دندهای برای تمام خطوط فرعی یا همه سیالات نیست.
چه زمانی فلنج جوشی انتخاب بهتری است؟
فلنج جوشی باید جدی‌تر بررسی شود، اگر:
- طراحی پروژه اتصال جوشی را الزام کرده باشد.
- فشار یا دمای سرویس بالا باشد و طراحی استفاده از فلنج دندهای را مجاز نداند.
- خط در معرض بارگذاری‌های متناوب یا شرایط فرایندی حساس قرار داشته باشد.
- اتصال قابل اتکا به لوله از الزامات اصلی پروژه باشد.
- استاندارد طراحی یا مشخصات فنی کارفرما، نوع مشخصی از فلنج جوشی را تعیین کرده باشد.
مثال کاربردی: در یک خط فرایندی که به‌طور پیوسته کار میکند و توقف آن هزینه‌بر است، تیم مهندسی باید نوع اتصال را با توجه به فشار، دما، سیال، ارتعاش و الزامات بازرسی انتخاب کند. اگر طراحی، فلنج گردندار جوشی را برای آن شرایط تعیین کرده باشد، جایگزینی آن با فلنج دندهای صرفاً برای کاهش هزینه نصب، تصمیم درستی نیست.
سه سناریوی واقعی برای تصمیم‌گیری بهتر
برای روشن‌تر شدن موضوع، سه سناریوی رایج در پروژه‌های صنعتی و تأسیساتی را در نظر بگیریم.
- سناریوی اول: خط فرعی در موتورخانه ساختمان
در یک موتورخانه، برای اتصال یک خط فرعی، استفاده از اتصال رزوهای ممکن است از نظر اجرا مناسب باشد. بااینحال، فشار و دمای سیستم، جنس لوله و الزامات طراحی باید بررسی شوند. اگر استفاده از فلنج دندهای مجاز باشد، این گزینه میتواند نصب را ساده‌تر کند.
- سناریوی دوم: خط فرایندی در واحد پتروشیمی
در این کاربرد، نوع سیال، فشار و دمای طراحی، احتمال نشتی، شرایط خوردگی و استانداردهای پروژه اهمیت زیادی دارند. در چنین شرایطی، نوع فلنج جوشی باید مطابق مدارک طراحی انتخاب شود. در صورت الزام پروژه به فلنج گردندار، انتخاب فلنج دندهای صرفاً به دلیل سرعت نصب، قابل توجیه نیست.
- سناریوی سوم: اتصال نزدیک پمپ صنعتی
در خط نزدیک پمپ، ارتعاش و بارهای وارد بر لوله باید بررسی شوند. نوع فلنج تنها یکی از عوامل مؤثر است و نحوه مهار لوله، آرایش اتصال و بارهای منتقل‌شده از تجهیزات نیز اهمیت دارند. اگر طراحی استفاده از فلنج جوشی را تعیین کرده باشد، اجرای صحیح جوش و کنترل کیفیت آن ضروری است. اگر اتصال رزوهای مجاز باشد، مقاومت آن در برابر شرایط واقعی سرویس نیز باید بررسی شود.
این مثال‌ها سناریوهای متداول مهندسی هستند، نه گزارش عملکرد یک پروژه مشخص. هدف آن‌ها نشان دادن نقش شرایط واقعی در انتخاب فلنج است.
نکات مهم و اشتباهات رایج هنگام انتخاب فلنج دندهای یا جوشی
حتی زمانی که نوع فلنج به‌درستی انتخاب میشود، بی‌توجهی به مشخصات فنی میتواند مشکلاتی در نصب و بهرهبرداری ایجاد کند.
- انتخاب بر اساس قیمت اولیه
ارزانتر بودن فلنج در زمان خرید، لزوماً به معنای اقتصادی‌تر بودن آن نیست.
هزینه آمادهسازی، نصب، بازرسی، تعمیرات و توقف احتمالی سیستم باید در تصمیم نهایی لحاظ شوند.
- نادیده گرفتن کلاس فشاری
کلاس فشاری یکی از مشخصات مهم فلنج است، اما نباید آن را معادل یک فشار مجاز ثابت در تمام دماها و برای تمام متریال‌ها در نظر گرفت. ظرفیت مجاز فشار و دما باید از استاندارد مربوط و مشخصات فنی محصول استخراج شود.
- بی‌توجهی به نوع سیال
آب، بخار، گاز، مواد خورنده و سیالات فرایندی شرایط یکسانی ندارند. جنس فلنج، لوله، واشر و سایر اجزای اتصال باید با خواص سیال و شرایط بهرهبرداری سازگار باشد.
- اشتباه گرفتن انواع فلنج جوشی
فلنج گردندار، اسلیپآن و ساکت‌ولد از نظر ساختار و روش اتصال متفاوت‌اند. انتخاب یکی از آن‌ها باید بر اساس مشخصات طراحی باشد. نمیتوان این سه نوع را صرفاً به دلیل جوشی بودن، معادل یکدیگر دانست.
- نادیده گرفتن استاندارد رزوه
در فلنج دندهای، نوع رزوه اهمیت زیادی دارد. پیش از خرید باید مشخص شود که رزوه فلنج با رزوه لوله مطابقت دارد. ناسازگاری رزوهها میتواند به نصب نامناسب، آسیب قطعات و نشتی منجر شود.
- توجه نکردن به استاندارد فلنج
استاندارد فلنج، ابعاد، نوع اتصال، کلاس فشاری و سایر ویژگی‌های محصول را مشخص میکند. بسته به طراحی پروژه، استانداردهایی مانند ASME B۱۶.۵ و ASME B۱۶.۴۷ برای برخی فلنج‌ها و استانداردهای مرتبط دیگر ممکن است مطرح باشند. استاندارد دقیق باید بر اساس سایز، نوع فلنج و مشخصات پروژه تعیین شود.
- انتخاب فلنج بدون بررسی جنس لوله
فلنج و لوله باید از نظر متریال و شرایط اتصال با یکدیگر سازگار باشند. در فلنج جوشی، قابلیت جوشکاری مواد و الزامات مربوط اهمیت ویژه دارد. در فلنج دندهای نیز جنس قطعات، کیفیت رزوه و شرایط خوردگی باید بررسی شوند.
چک‌لیست سریع انتخاب فلنج
پیش از نهایی کردن سفارش، این موارد را بررسی کنید:
- نوع سیال و شرایط خورندگی مشخص شده است.
- فشار و دمای طراحی تعیین شده‌اند.
- سایز اسمی و ضخامت لوله مشخص است.
- استاندارد فلنج با مدارک پروژه مطابقت دارد.
- کلاس فشاری مناسب انتخاب شده است.
- متریال فلنج با لوله و سیال سازگار است.
- در فلنج دندهای، نوع و مشخصات رزوه تأیید شده است.
- در فلنج جوشی، نوع اتصال و الزامات جوشکاری مشخص شده است.
- نوع سطح آببندی و واشر مورد نیاز تعیین شده است.
- الزامات بازرسی، آزمون و مدارک فنی بررسی شده‌اند.
- محدودیتهای نصب و تعمیرات در نظر گرفته شده‌اند.
این چک‌لیست کمک میکند پیش از خرید، اطلاعات مهم را یک‌جا بررسی کنید و احتمال مغایرت تجهیزات با نیاز پروژه کاهش یابد.
راهنمای خرید فلنج دندهای و جوشی؛ چه مشخصاتی لازم است؟
برای خرید فلنج صنعتی، صرف اعلام سایز کافی نیست. مشخصات سفارش باید به‌اندازه‌ای دقیق باشند که امکان انتخاب محصول سازگار با طراحی پروژه وجود داشته باشد.
۱- نوع فلنج
ابتدا نوع اتصال مورد نیاز را مشخص کنید:
- فلنج دندهای
- فلنج گردندار جوشی
- فلنج اسلیپآن
- فلنج ساکت‌ولد
این انتخاب باید با نقشه‌های پایپینگ و مشخصات فنی پروژه هماهنگ باشد.
۲- سایز اسمی فلنج
سایز اسمی فلنج باید با طراحی اتصال مطابقت داشته باشد. در زمان سفارش، مشخص کردن واحد و استاندارد ابعادی اهمیت دارد. سایز اسمی فلنج نیز لزوماً برابر با قطر خارجی لوله نیست.
۳- کلاس فشاری
کلاس فشاری باید بر اساس فشار و دمای طراحی، متریال و استاندارد مربوط انتخاب شود. از انتخاب کلاس فشاری صرفاً بر اساس فشار کاری معمول یا تجربه یک پروژه دیگر خودداری کنید.
۴- جنس و متریال
جنس فلنج باید با سیال، دما، فشار و شرایط محیطی سازگار باشد. برای مثال، در خطوطی که در معرض خوردگی قرار دارند، علاوه بر بررسی متریال فلنج واشر و سایر اجزای اتصال نیز باید ارزیابی شوند .
۵- استاندارد ساخت
استاندارد ساخت و ابعادی باید در سفارش مشخص شود. این موضوع به‌ویژه زمانی اهمیت دارد که تجهیزات باید با شیرآلات، لوله‌ها یا فلنج‌های موجود در پروژه سازگار باشند.
۶- نوع سطح آببندی
سطح آببندی فلنج باید با فلنج مقابل، نوع واشر و مشخصات طراحی مطابقت داشته باشد. در صورت سفارش فلنج برای اتصال به شیرآلات یا تجهیزات موجود، تطبیق ابعاد و سطح آببندی ضروری است.
۷- مدارک فنی و الزامات کنترل کیفیت
بسته به حساسیت پروژه، ممکن است ارائه مدارکی مانند گواهی متریال، گزارش بازرسی، اطلاعات ردیابی محصول و سایر اسناد مورد نیاز باشد. این مدارک باید پیش از نهایی شدن سفارش با مشخصات فنی و الزامات کارفرما تطبیق داده شوند.
خرید فلنج دندهای و جوشی از ریتاپی
در خرید تجهیزات پایپینگ، انتخاب محصول مناسب فقط به پیدا کردن یک قطعه با سایز و قیمت مشخص محدود نمی‌شود. تطبیق مشخصات فنی، بررسی سازگاری اتصال و اطمینان از انطباق محصول با نیاز پروژه نیز اهمیت دارد.
در ریتاپی، می‌توانید فرایند بررسی و استعلام تجهیزات مورد نیاز پروژه را از مسیر آنلاین دنبال کنید و مشخصات فنی مورد نیاز را برای دریافت اطلاعات محصول و پیش‌فاکتور در اختیار تیم فروش قرار دهید.
اگر در انتخاب بین فلنج دندهای و جوشی تردید دارید، مشخصات خط، نوع سیال و شرایط کاری را در درخواست استعلام درج کنید تا بررسی گزینه‌های سازگار با نیاز پروژه آسان‌تر شود.
برای بررسی و استعلام تجهیزات پایپینگ، به وب‌سایت ریتاپی مراجعه کنید.
جمع‌بندی؛ فلنج دندهای یا جوشی؟
انتخاب بین فلنج دندهای و فلنج جوشی، تصمیمی است که باید بر اساس شرایط واقعی پروژه گرفته شود. فلنج دندهای در کاربردهایی که اتصال رزوهای مجاز است، میتواند نصب ساده‌تر و امکان جداسازی آسان‌تری فراهم کند. در مقابل، فلنج جوشی در انواع مختلف خود، برای طیف گسترده‌ای از کاربردهای صنعتی قابل استفاده است و در صورت طراحی و اجرای صحیح میتواند نیازهای اتصال در سرویس‌های حساس را برآورده کند.
بااینحال، هیچ‌کدام از این دو نوع را نمیتوان بدون بررسی فشار، دما، سیال، جنس لوله، کلاس فشاری و استاندارد پروژه به‌طور مطلق برتر دانست. پیش از خرید، به‌جای تمرکز صرف بر قیمت فلنج، از سازگاری آن با شرایط کاری و الزامات فنی پروژه مطمئن شوید. برای بررسی و استعلام فلنج دندهای، فلنج جوشی و سایر تجهیزات مورد نیاز سیستم‌های پایپینگ، به وب‌سایت ریتاپی مراجعه کنید و مشخصات فنی سفارش خود را در اختیار تیم فروش قرار دهید.
سوالات متداول
فلنج دندهای برای فشار بالا مناسب است؟
مناسب بودن فلنج دندهای برای فشار بالا به استاندارد محصول، کلاس فشاری، جنس، نوع رزوه و شرایط سرویس بستگی دارد.
بااینحال، در بسیاری از کاربردهای پرفشار یا حساس، محدودیتهای اتصال رزوهای باید با دقت بررسی شوند. اگر استاندارد طراحی یا مشخصات فنی پروژه استفاده از فلنج دندهای را مجاز نداند، نباید از آن بهعنوان جایگزین فلنج جوشی استفاده کرد.
آیا فلنج دندهای نشتی دارد؟
فلنج دندهای در صورت انتخاب و نصب صحیح میتواند اتصال قابل قبولی ایجاد کند، اما احتمال نشتی در آن صفر نیست. آسیب رزوه، ناسازگاری رزوهها، آببندی نامناسب و شرایط نامناسب بهرهبرداری از عواملی هستند که ممکن است موجب نشتی شوند. همچنین، آببندی اتصال فلنج به فلنج مقابل باید بهصورت جداگانه و با واشر مناسب انجام شود.
فلنج جوشی را میشود باز کرد؟
فلنج جوشی را میتوان از مجموعه پایپینگ جدا کرد، اما برخلاف فلنج دندهای، معمولاً نمیتوان آن را بدون تخریب اتصال از لوله جدا کرد. برای جداسازی، ممکن است لازم باشد اتصال جوشی بریده شود و پس از تعمیر یا تعویض فلنج، عملیات آمادهسازی و جوشکاری مجدد انجام گیرد. خود فلنج نیز در صورت سلامت و امکان استفاده مجدد، باید پس از بررسی فنی و رعایت الزامات پروژه ارزیابی شود.
تفاوت فلنج گردندار و اسلیپآن چیست؟
فلنج گردندار جوشی از طریق گردن فلنج و معمولاً با جوش لببهلب به لوله متصل میشود. این ساختار میتواند در طراحی مناسب به توزیع بهتر تنشها کمک کند. در فلنج اسلیپآن، لوله از داخل فلنج عبور میکند و اتصال معمولاً با جوش گوشهای در داخل و خارج فلنج انجام میشود. انتخاب بین این دو نوع به فشار، دما، بارگذاری، استاندارد طراحی و الزامات پروژه بستگی دارد.
آیا فلنج دندهای ارزانتر از فلنج جوشی است؟
در برخی شرایط، قیمت اولیه یا هزینه نصب فلنج دندهای کمتر است، زیرا برای اتصال آن به لوله به جوشکاری مستقیم نیاز نیست. اما قیمت نهایی به سایز، متریال، کلاس فشاری، استاندارد ساخت، هزینه آمادهسازی و شرایط اجرا بستگی دارد. برای مقایسه اقتصادی باید هزینه کل نصب و نگهداری را در نظر گرفت.
