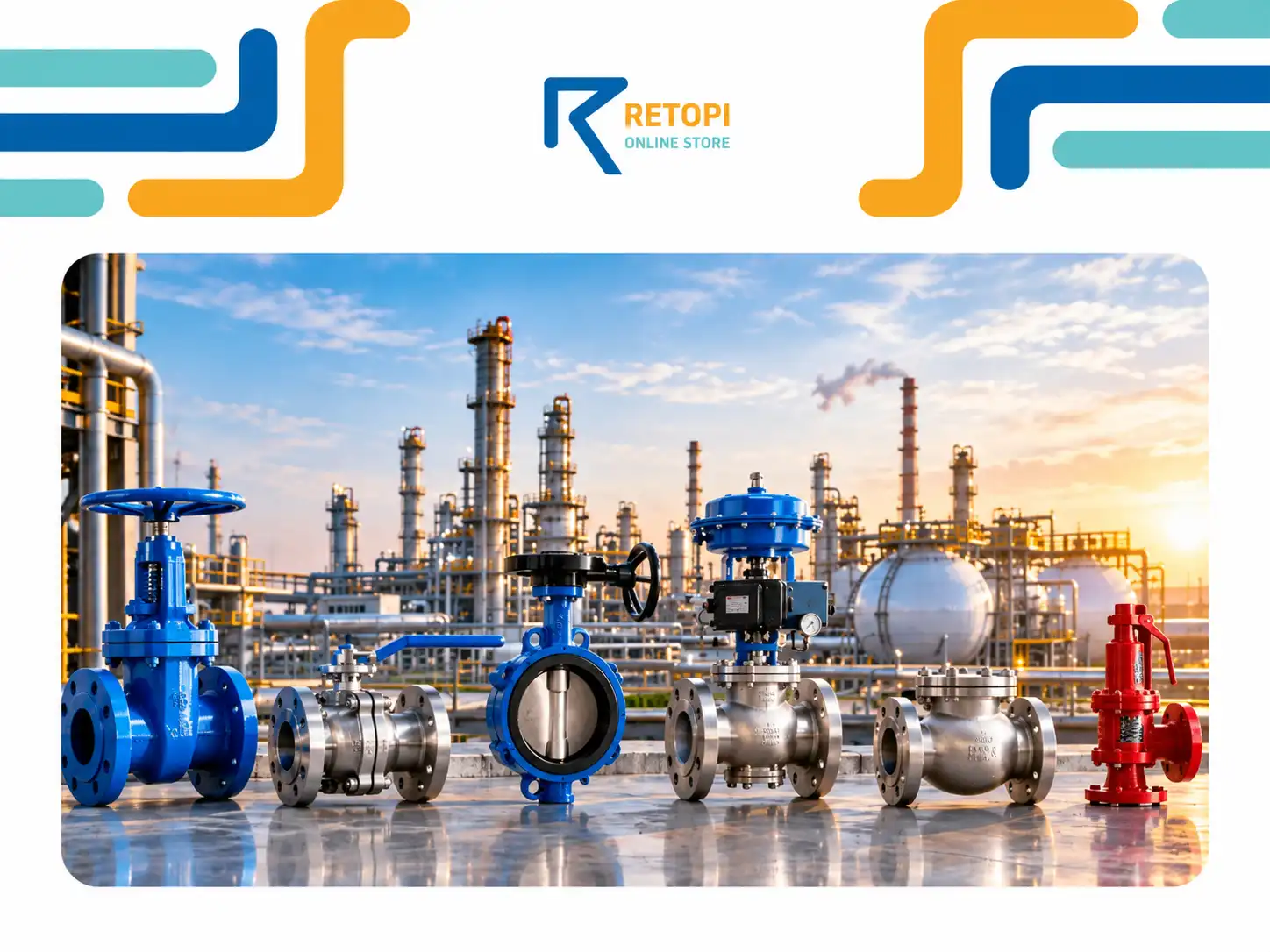

انواع ولو در پالایشگاه

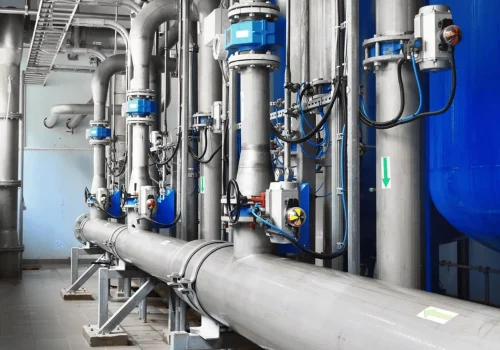

ولو یا شیر صنعتی یکی از مهم‌ترین تجهیزات مورد استفاده در سیستم‌های لوله‌کشی و فرایندی پلایشگاه ها است. این تجهیزات وظیفه کنترل، قطع و وصل، تنظیم، هدایت و جلوگیری از برگشت جریان سیالات را بر عهده دارند. در واحدهای پالایشگاهی، خطوط انتقال نفت و گاز، مجتمع‌های پتروشیمی، واحدهای فرآورش گاز و همچنین تأسیسات ذخیره‌سازی، انتخاب صحیح ولو تأثیر مستقیمی بر ایمنی، راندمان، قابلیت اطمینان و هزینه‌های تعمیر و نگهداری سیستم دارد.
سیالات مورد استفاده در این صنایع معمولاً تحت فشار و دمای بالا قرار دارند و ممکن است دارای خاصیت خورندگی، اشتعال‌پذیری، سمی یا سایندگی باشند. به همین دلیل، نمی‌توان از یک نوع ولو برای تمام کاربردها استفاده کرد. هر نوع شیر صنعتی بر اساس ساختار، نحوه عملکرد، نوع سیال و شرایط کاری، برای یک یا چند کاربرد مشخص مناسب‌تر است.
از مهم‌ترین شیرآلات صنعتی مورد استفاده در صنایع نفت، گاز و پتروشیمی می‌توان به گیت ولو (Gate Valve)، گلوب ولو (Globe Valve)، بال ولو (Ball Valve)، باترفلای ولو (Butterfly Valve)، چک ولو (Check Valve)، پلاگ ولو (Plug Valve)، نیدل ولو (Needle Valve) و ولوهای کنترلی (Control Valves) اشاره کرد.
در این مقاله، انواع اصلی ولوها، ویژگی‌های عملکردی و مهم‌ترین کاربرد هر یک در پالایشگاه بررسی شده و در ادامه، نکات مهم برای انتخاب و خرید این تجهیزات ارائه میشود.

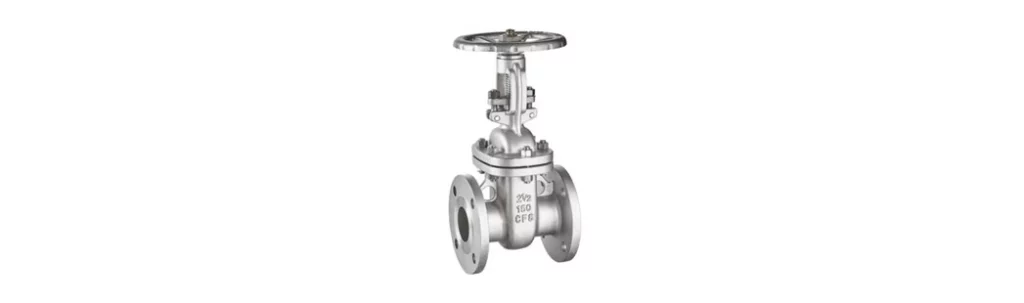

شیر کشویی (Gate Valve)
در صنایع نفت، گاز و پتروشیمی، شیر کشویی یا گیت ولو عمدتاً به‌عنوان شیر قطع و وصل (Isolation Valve) در خطوط فرایندی و انتقال استفاده میشود و معمولاً برای تنظیم دبی به کار نمی‌رود. یکی از طراحی‌های متداول در این صنایع، ساقه بالارونده با رزوه خارجی و یوک (OS&Y – Outside Screw and Yoke) است. در این ساختار، با باز و بسته شدن شیر، موقعیت ساقه تغییر کرده و وضعیت باز یا بسته بودن شیر از روی موقعیت ساقه قابل تشخیص است.
در گیت ولوهای مورد استفاده در سرویسهای نفت و گاز، بسته به نوع کاربرد ممکن است از گیت گوه‌ای (Wedge Gate)، گیت انعطاف‌پذیر یا گیت موازی استفاده شود. گیت ولوهای با طراحی گوه‌ای به دلیل ایجاد آببندی مناسب در دو طرف مسیر، کاربرد گسترده‌ای در خطوط فرایندی دارند.
کاربرد شیر کشویی
- خطوط اصلی انتقال نفت خام و فرآورده‌های نفتی
- خطوط انتقال و توزیع گاز طبیعی
- خطوط فرایندی پالایشگاه‌ها
- خطوط ورودی و خروجی مخازن
- خطوط مکش و رانش پمپ‌ها
- سیستم‌های ایزوله‌سازی تجهیزات
- خطوط با قطر و فشار بالا
- واحدهای فرآورش نفت و گاز
ریتاپی با ارائه انواع شیرآلات صنعتی از برندهای معتبر داخلی و خارجی، امکان تأمین محصولات متناسب با نیاز پروژه‌های مختلف را فراهم میکند. برای دریافت مشاوره و استعلام قیمت انواع شیرآلات صنعتی، با ریتاپی در ارتباط باشید.

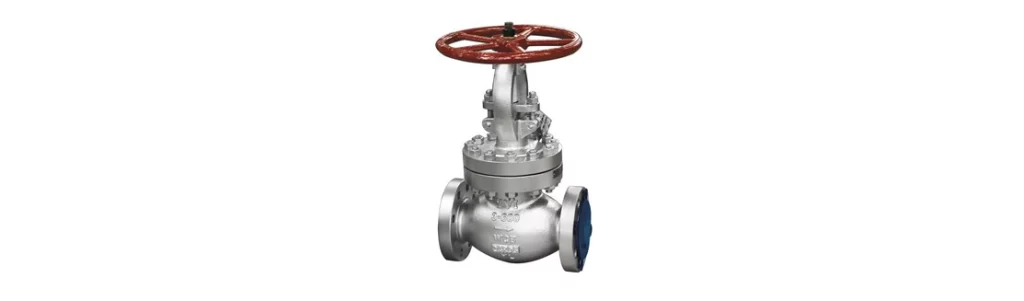

شیر گلوب (Globe Valve)
گلوب ولو در صنایع نفت، گاز و پتروشیمی بیشتر در محل‌هایی استفاده میشود که علاوه بر قطع جریان، کنترل و تنظیم دبی اهمیت دارد. برخلاف گیت ولو، مسیر عبور سیال در گلوب ولو تغییر جهت بیشتری دارد و به همین دلیل افت فشار آن بالاتر است؛ اما در مقابل، قابلیت کنترل جریان بهتری ارائه میدهد.
در سرویسهای صنعتی، نوع سیت (Seat) و شکل پلاگ نقش مهمی در عملکرد گلوب ولو دارند. بسته به کاربرد می‌توان از طراحی‌های مختلف مانند پلاگ پارابولیک، پلاگ سوزنی و پلاگ ترکیبی استفاده کرد. در صنایع نفت و گاز، گلوب ولوها ممکن است دارای طراحی OS&Y باشند و برای سرویس‌هایی مانند خطوط بخار، سوخت، بای‌پس، تخلیه و برخی خطوط فرایندی مورد استفاده قرار گیرند.
کاربرد شیر گلوب
- تنظیم دبی سیالات
- خطوط بخار
- سیستم‌های آب و سیالات خنک‌کننده
- خطوط سوخت
- خطوط بای‌پس تجهیزات
- کنترل جریان در واحدهای فرایندی
- سرویسهای با نیاز به تنظیم دستی جریان

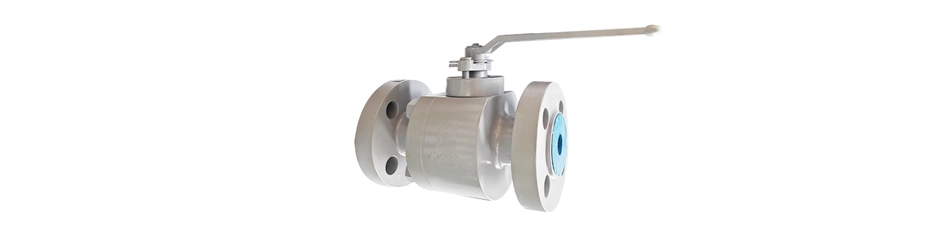

شیر توپی (Ball Valve)
شیر توپی یا بال ولو یکی از مهم‌ترین شیرهای قطع و وصل در صنایع نفت، گاز و پتروشیمی است و به‌خصوص در خطوط گاز و هیدروکربنی کاربرد بسیار گسترده‌ای دارد. حرکت عضو مسدودکننده در این شیر چرخشی ۹۰ درجه است و به همین دلیل می‌توان آن را با سرعت بالا باز یا بسته کرد.
در پروژه‌های نفت و گاز، ویژگی‌هایی فراتر از یک بال ولو معمولی اهمیت پیدا می‌کنند. برای مثال، در سرویسهای هیدروکربنی معمولاً قابلیت ضدحریق (Fire Safe)، آنتی‌استاتیک (Anti-Static) و آببندی مطمئن اهمیت زیادی دارد.
بال ولوهای مورد استفاده در این صنایع ممکن است به صورت ورودی جانبی (Side Entry) یا ورودی از بالا (Top Entry) طراحی شوند. همچنین از نظر مسیر عبور، طراحی تمام‌گذر (Full Bore) در بسیاری از خطوط انتقال و فرایندی مورد استفاده قرار می‌گیرد تا افت فشار و محدودیت عبور پیگ کاهش یابد.
کاربرد شیر توپی
- خطوط انتقال گاز
- خطوط نفت و فرآورده‌های نفتی
- واحدهای پالایشگاهی
- خطوط سوخت
- سیستم‌های قطع اضطراری
- خطوط فرایندی با نیاز به قطع و وصل سریع
- خطوط انتقال سیالات هیدروکربنی

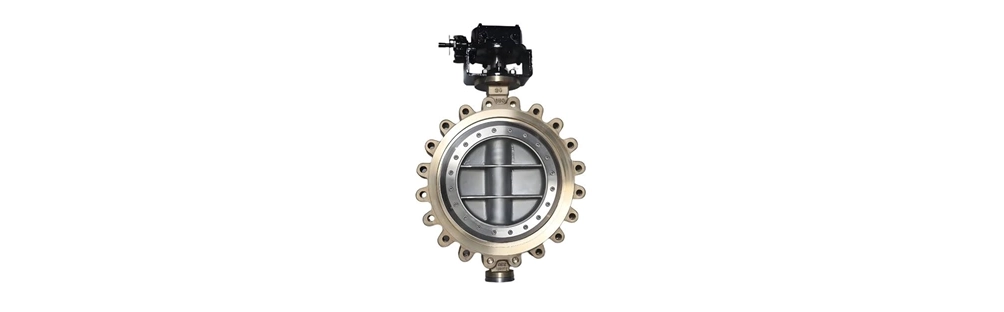

شیر پروانه ای (Butterfly Valve)
باترفلای ولو یا شیر پروانه ای در صنایع نفت و گاز، به‌ویژه در سایزهای بزرگ، به دلیل وزن و ابعاد کمتر نسبت به برخی شیرهای دیگر مورد توجه است. با این حال، انتخاب آن کاملاً به نوع سرویس بستگی دارد. در کاربردهای نفت و گاز می‌توان از طراحی‌های ویفری، لاگ و فلنجی استفاده کرد. همچنین برای سرویسهای حساس، طراحی‌های دوبل آفست (Double Offset) و تریپل آفست (Triple Offset) نسبت به باترفلای ولوهای معمولی عملکرد متفاوتی دارند. باترفلای ولو تریپل آفست با کاهش تماس اصطکاکی دیسک و سیت در هنگام باز و بسته شدن، میتواند برای برخی سرویسهای دما و فشار بالا مناسب باشد و در صورت انتخاب صحیح، قابلیت آببندی مناسبی ارائه دهد.
کاربرد شیر پروانه ای
- خطوط با قطر بالا
- سیستم‌های آب خنک‌کننده
- سیستم‌های آب آتش‌نشانی
- خطوط انتقال برخی سیالات فرایندی
- سیستم‌های تهویه و گازهای صنعتی
- خطوط ورودی و خروجی مخازن
- سرویسهای عمومی پالایشگاه و پتروشیمی

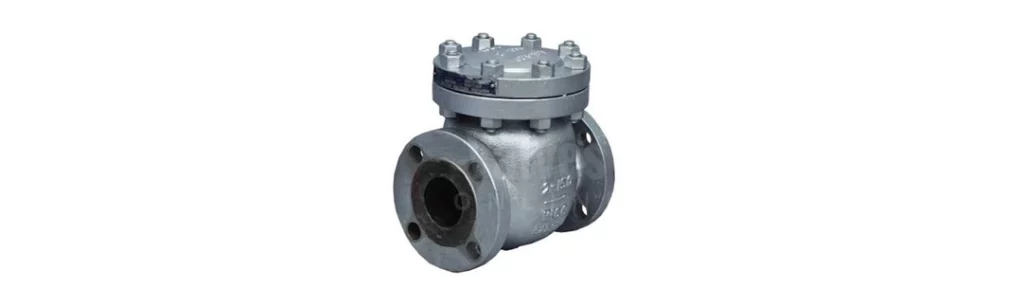

شیر یکطرفه (Check Valve)
در صنایع نفت و گاز، چک ولو صرفاً یک شیر یکطرفه ساده نیست؛ بلکه انتخاب صحیح آن برای جلوگیری از برگشت جریان، ضربه قوچ و آسیب به پمپ و کمپرسور اهمیت زیادی دارد. از انواع رایج می‌توان به Swing Check، Dual Plate Check و Piston Check اشاره کرد. در خطوط دارای محدودیت فضا، چک ولوهای Dual Plate به دلیل طول کوتاه‌تر مورد استفاده قرار می‌گیرند. در انتخاب چک ولو باید سرعت برگشت جریان، سرعت بسته شدن دیسک، احتمال ضربه قوچ و شرایط نصب بررسی شود.
کاربرد شیر یکطرفه
- جلوگیری از برگشت سیال به سمت پمپ• حفاظت از کمپرسورها
- جلوگیری از برگشت جریان در خطوط فرایندی
- خطوط خروجی تجهیزات
- خطوط انتقال نفت و گاز
- سیستم‌های آب و تأسیسات جانبی
- خطوط تخلیه و انتقال

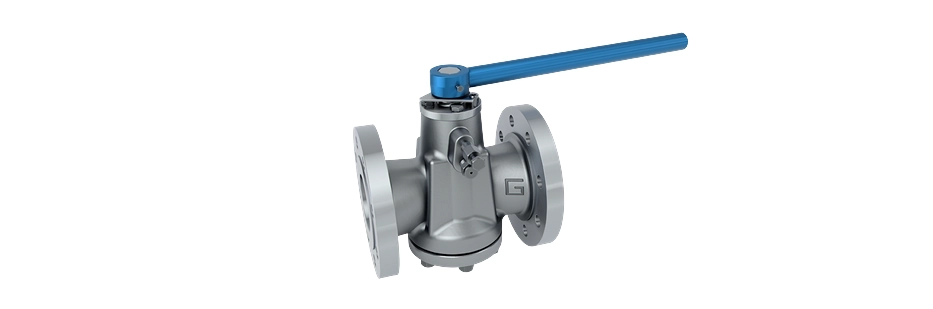

پلاگ ولو (Plug Valve)
پلاگ ولو در برخی خطوط نفت و گاز به دلیل ساختار چرخشی و قابلیت قطع و وصل سریع مورد استفاده قرار می‌گیرد. طراحی‌های Lubricated Plug و Non-Lubricated Plug از انواع مهم آن هستند. در سرویسهای خاص، پلاگ ولو میتواند برای سیالات هیدروکربنی، خطوط انتقال و برخی سرویس‌هایی که نیاز به ایزولاسیون مطمئن دارند استفاده شود.
کاربرد پلاگ ولو
- خطوط انتقال نفت خام
- خطوط گاز
- سرویسهای هیدروکربنی
- سیستم‌های انتقال سیالات دارای ذرات در برخی طراحی‌ها
- واحدهای پالایشگاهی و فرایندی
نیدل ولو (Needle Valve)
نیدل ولو یا شیر سوزنی دارای یک عضو مسدودکننده باریک و مخروطی است که امکان کنترل دقیق جریان را فراهم میکند. این شیر معمولاً برای دبی‌های پایین و کاربردهایی که تنظیم دقیق جریان اهمیت دارد استفاده میشود.
کاربرد نیدل ولو
- سیستم‌های ابزار دقیق
- خطوط نمونه‌گیری
- کنترل جریان‌های کم
- سیستم‌های اندازه‌گیری فشار
- خطوط تجهیزات ابزار دقیق
- سیستم‌های تزریق مواد شیمیایی
- اتصال تجهیزات اندازه‌گیری به خطوط فرایندی

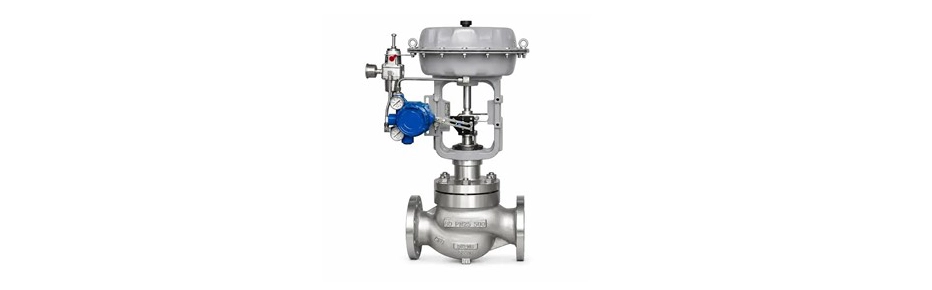

شیر کنترلی (Control Valve)
ولو کنترلی یا شیر کنترل برخلاف شیرهای صرفاً قطع و وصل، برای کنترل پیوسته پارامترهایی مانند دبی، فشار، سطح و دما استفاده میشود. این شیر معمولاً همراه با عملگر و تجهیزات کنترلی مورد استفاده قرار می‌گیرد.
کاربرد شیر کنترلی
- کنترل دبی خوراک واحد
- کنترل فشار خطوط و تجهیزات
- کنترل سطح مخازن و ظروف فرایندی
- کنترل دمای تجهیزات
- کنترل جریان بخار
- کنترل سیالات در واحدهای فرایندی
- کنترل شرایط عملیاتی برج‌های تقطیر

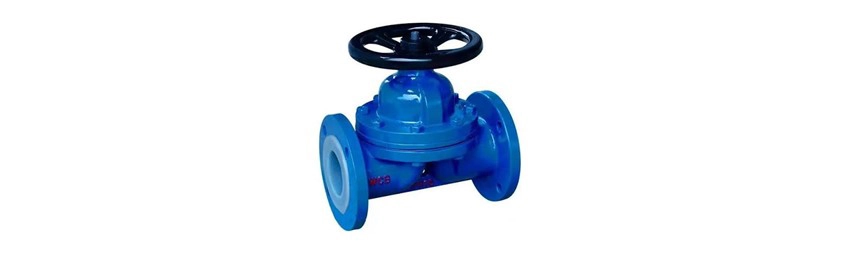

شیر دیافراگمی (Diaphragm Valve)
شیر دیافراگمی از یک دیافراگم انعطاف‌پذیر برای قطع یا کنترل جریان استفاده میکند. این شیر بیشتر در سرویس‌هایی کاربرد دارد که جلوگیری از تماس سیال با اجزای مکانیکی شیر اهمیت دارد.
کاربرد شیر دیافراگمی
- برخی سرویسهای شیمیایی
- سیالات خورنده
- سیالات دارای ذرات جامد در کاربردهای مناسب
- واحدهای فرایندی خاص
- برخی سیستم‌های تصفیه و آب صنعتی
مقایسه کاربرد انواع ولو در صنایع پالایشگاه ها
| نوع شیر | مهم‌ترین کاربرد | کاربرد متداول |
|---|---|---|
| کشویی | قطع و وصل و ایزوله‌سازی | خطوط اصلی نفت و گاز |
| گلوب | تنظیم جریان | خطوط کنترل و بخار |
| توپی | قطع و وصل سریع | گاز و هیدروکربن‌ها |
| پروانه‌ای | قطع و وصل خطوط | خطوط بزرگ و آب خنک‌کننده |
| یکطرفه | جلوگیری از برگشت جریان | پمپ، کمپرسور و خطوط انتقال |
| پلاگ | قطع و وصل | نفت، گاز و سرویسهای فرایندی |
| نیدل | تنظیم دقیق دبی کم | ابزار دقیق و نمونه‌گیری |
| کنترل ولو | کنترل خودکار جریان و فشار | فرایندهای پالایشگاهی و پتروشیمی |
| دیافراگمی | قطع و کنترل سیالات خاص | سرویسهای شیمیایی و خورنده |
راهنمای انتخاب شیرآلات برای صنعت گاز و نفت و پتروشیمی
انتخاب ولو در صنایع نفت، گاز و پتروشیمی نباید صرفاً بر اساس سایز خط یا قیمت انجام شود. شرایط واقعی سرویس و الزامات طراحی باید به صورت هم‌زمان بررسی شوند.
- نوع و مشخصات سیال
در ابتدا باید نوع سیال، چگالی، ویسکوزیته، خورندگی، وجود ذرات جامد، قابلیت اشتعال و سایر مشخصات آن مشخص شود. برای مثال، انتخاب شیر برای گاز طبیعی با انتخاب شیر برای دوغاب یا سیال خورنده یکسان نیست.
- فشار و دمای کاری
فشار و دمای طراحی از مهم‌ترین پارامترهای انتخاب شیر هستند. کلاس فشاری، نوع بدنه، جنس قطعات داخلی و نوع آببندی باید متناسب با فشار و دمای واقعی سرویس انتخاب شوند.
- هدف از استفاده از ولو
باید مشخص شود شیر برای قطع و وصل، ایزوله‌سازی، جلوگیری از برگشت جریان یا کنترل مداوم جریان مورد استفاده قرار می‌گیرد. برای مثال، گیت ولو معمولاً برای ایزوله‌سازی و بال ولو برای قطع و وصل سریع انتخاب میشود، در حالی که گلوب ولو و ولو کنترلی برای کنترل جریان مناسب‌تر هستند.
- سایز و نوع اتصال
سایز خط، قطر اسمی شیر و نوع اتصال آن باید با سیستم لوله‌کشی مطابقت داشته باشد. در پروژه‌های نفت، گاز و پتروشیمی، اتصالات فلنجی، جوشی و رزوه‌ای بسته به سایز، فشار و شرایط سرویس مورد استفاده قرار می‌گیرند.
- جنس بدنه و اجزای داخلی
انتخاب متریال بدنه، دیسک، توپ، استم، سیت و سایر اجزا باید بر اساس نوع سیال و شرایط کاری انجام شود. در سرویسهای خورنده یا سرویسهای خاص، استفاده از آلیاژهای مقاوم در برابر خوردگی ممکن است ضروری باشد.
- نوع عملگر
در صورت نیاز به عملکرد خودکار، باید نوع عملگر نیز مشخص شود. عملگرهای پنوماتیکی، برقی و هیدرولیکی از گزینه‌های متداول هستند. در سیستم‌های حساس، امکان استفاده از شیر به عنوان بخشی از سیستم قطع اضطراری نیز باید بررسی شود.
خرید انواع ولو پالایشگاه از ریتاپی
ریتاپی انواع ولو صنعتی از جمله گیت ولو، گلوب ولو، بال ولو، باترفلای ولو و چک ولو را برای پروژه‌های پالایشگاهی، نفت، گاز و پتروشیمی تأمین میکند. ولو مناسب هر پروژه به سیال، دما، فشار و استاندارد طراحی آن بستگی دارد. تیم فنی ریتاپی در انتخاب مدل، جنس بدنه و کلاس فشاری کنار شماست. برای دریافت قیمت و مشاوره، این اطلاعات را آماده کنید:
- نوع ولو و سایز (NPS یا DN)
- کلاس فشاری (150، 300، 600 و…)
- نوع اتصال: فلنجی، جوشی یا رزوه‌ای
- جنس بدنه و اجزای داخلی (مثلاً A216 WCB یا CF8M)
- نوع سیال، فشار و دمای کاری
- استاندارد ساخت مورد نیاز (API 600، API 608، API 6D و…)
- نیاز به عملگر (پنوماتیکی، برقی) و گواهی‌ها
اگر مشخصات کامل را ندارید، فقط شرایط سرویس را بفرستید تا کارشناسان ریتاپی گزینه مناسب را پیشنهاد دهند.
سخن پایانی
ولوها از تجهیزات کلیدی در صنایع نفت، گاز و پتروشیمی هستند و هر نوع شیر بر اساس ساختمان و مکانیزم عملکرد خود برای کاربرد خاصی مناسب‌تر است. گیت ولو بیشتر برای قطع و وصل و ایزوله‌سازی خطوط، گلوب ولو برای تنظیم جریان، بال ولو برای قطع و وصل سریع و آببندی مناسب، باترفلای ولو برای خطوط بزرگ و برخی سرویسهای عمومی، و چک ولو برای جلوگیری از برگشت جریان مورد استفاده قرار می‌گیرد.
همچنین پلاگ ولو، نیدل ولو، شیرهای کنترلی و دیافراگمی هر کدام در شرایط و سرویسهای مشخصی کاربرد دارند. در نهایت، انتخاب صحیح ولو باید بر اساس نوع سیال، فشار و دمای کاری، سایز خط، هدف استفاده، متریال، استانداردهای پروژه و نوع عملگر انجام شود. انتخاب اصولی شیرآلات نه‌تنها موجب عملکرد بهتر سیستم میشود، بلکه میتواند نقش مهمی در افزایش ایمنی، کاهش خرابی و کاهش هزینه‌های نگهداری تأسیسات نفت، گاز و پتروشیمی داشته باشد.
سوالات متداول
تفاوت گیت ولو و گلوب ولو در پالایشگاه چیست؟
گیت ولو برای قطع و وصل کامل جریان است و در حالت باز افت فشار بسیار کمی دارد. گلوب ولو مسیر جریان را تغییر جهت میدهد، افت فشار بیشتری دارد و برای تنظیم دبی مناسب است. گیت ولو نیمه‌باز نباید کار کند، چون دیسک و نشیمنگاه فرسوده میشوند.
چرا در پالایشگاه معمولاً از بال ولو Fire Safe استفاده میشود؟
در سیالات اشتعالپذیر، اگر آتشسوزی سیتهای نرم (PTFE یا الاستومر) را بسوزاند، شیر باید همچنان آببندی ثانویهی فلزی داشته باشد. تأییدیهی معمول آن API 607 یا ISO 10497 است.
استانداردهای اصلی ولوهای پالایشگاهی کدام‌اند؟
- API 600: گیت ولو فولادی فلنجی
- API 602: ولوهای فورج سایز کوچک
- API 608: بال ولو
- API 609: باترفلای ولو
- API 594: چک ولو
- API 6D: ولوهای خطوط لوله
- ASME B16.34: رتبه‌بندی فشار و دما
کلاس فشاری ولو (150، 300، 600 و...) یعنی چه؟
کلاس نشان میدهد شیر در هر دما چه فشاری را تحمل میکند. با بالا رفتن دما، فشار مجاز کاهش مییابد. کلاسها از 150 تا 2500 تعریف شدهاند و مرجع آن ASME B16.34 است. کلاس بالاتر یعنی بدنهی ضخیمتر، وزن و قیمت بیشتر.
جنس بدنه ولو در پالایشگاه چگونه انتخاب میشود؟
- فولاد کربنی A216 WCB: سرویس عمومی
- A352 LCB: دمای پایین
- A217 WC6 / WC9 (کروم‌مولیبدن): دمای بالا، بخار و هیدروژن
- A351 CF8M (استنلس 316): سیالات خورنده
انتخاب نهایی به سیال، دما و فشار طراحی بستگی دارد.
سرویس ترش (Sour Service) چیست و چه ولوی لازم دارد؟
وقتی سیال H₂S دارد، قطعات در معرض ترکخوردگی تنشی میشوند. ولو باید مطابق NACE MR0175 / ISO 15156 ساخته شود، شامل کنترل سختی و انتخاب مواد مجاز.
چک ولو سوینگ، دوال پلیت و پیستونی چه تفاوتی دارند؟
- بسته شدن آن کندتر است.
- دوال پلیت: کوتاه و سبک، با بسته شدن سریع‌تر. کنار پمپ و کمپرسور رایج است.
- پیستونی: مناسب جریان‌های نوسانی و برای کاهش ضربه قوچ.
چرا باترفلای تریپل آفست برای دما و فشار بالا به کار میرود؟
در این طراحی دیسک و سیت فلزیاند و هنگام باز و بسته شدن اصطکاک ندارند. بنابراین سایش کم است و میتواند آببندی مناسبی داشته باشد. برای بخار، روغن داغ و خطوط بزرگ مناسب است.
نشتی مجاز ولو چگونه تست میشود؟
تستهای رایج API 598 و ISO 5208 هستند. در سرویسهای حساس، گزارش تست باید همراه شیر باشد. برای آببندی ساقه و نشتهای فرار نیز ISO 15848-1 و API 624 مرجعاند.
هنگام سفارش ولو صنعتی چه اطلاعاتی باید داد؟
نوع ولو، سایز (NPS یا DN)، کلاس فشاری، نوع اتصال (فلنجی، جوشی یا رزوه‌ای)، جنس بدنه و اجزای داخلی، سیال و دمای کاری، استاندارد ساخت، نوع عملگر و گواهی‌های لازم مثل EN 10204 3.1.
