مقدمه؛ ایمنی از نقشه آغاز میشود، نه از محل حادثه
در صنایع فرایندی، طراحی پایپینگ و تأسیسات صنعتی صرفاً به معنای تعیین مسیر لولهها، انتخاب تجهیزات و محاسبه ظرفیت انتقال سیال نیست. هر تصمیم طراحی میتواند مستقیماً بر ایمنی کارکنان، قابلیت اطمینان تجهیزات، تداوم تولید و حتی پایداری اقتصادی یک پروژه تأثیر بگذارد.

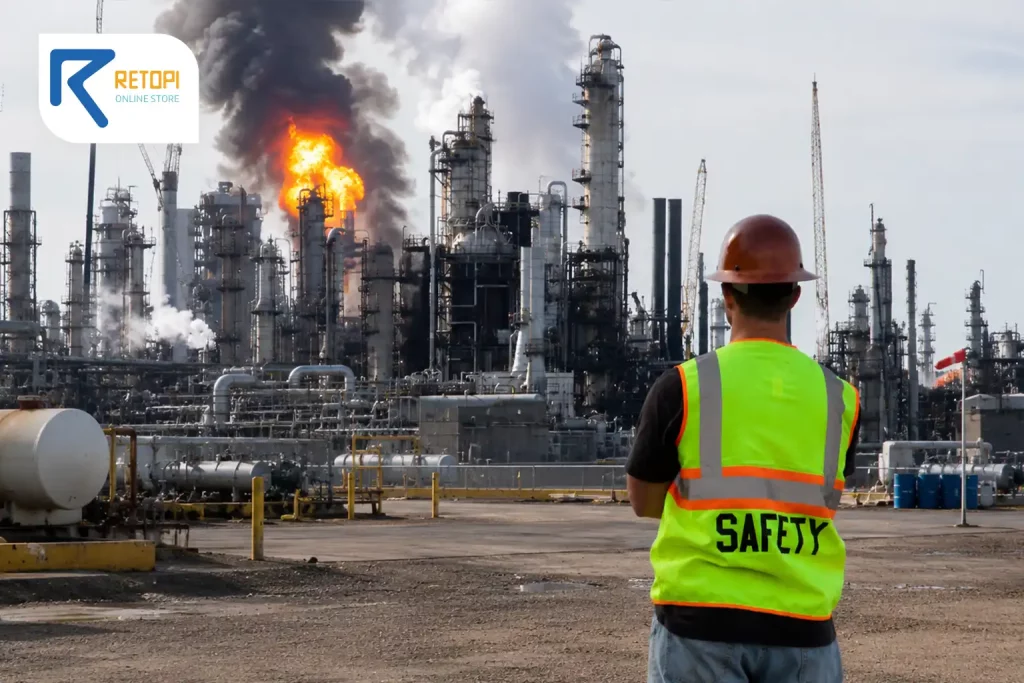

تجربه بسیاری از حوادث صنعتی در صنایع نفت، گاز، پتروشیمی، نیروگاهی و آب و فاضلاب نشان میدهد که بخش قابلتوجهی از شکستهای عملیاتی، ریشه در مرحله طراحی دارند. نشتی مواد خطرناک، افزایش غیرقابل کنترل فشار، خوردگی زودهنگام، خرابی تجهیزات و حتی انفجارها اغلب نتیجه تصمیماتی هستند که سالها قبل در اتاق طراحی گرفته شدهاند.
به همین دلیل، رویکردهای نوین مهندسی دیگر ایمنی را یک مرحله مستقل پس از طراحی نمیدانند؛ بلکه آن را بخشی جداییناپذیر از فرآیند طراحی تلقی میکنند. هدف از طراحی ایمن، حذف یا کاهش خطرات از همان ابتدای پروژه و پیشگیری از ایجاد شرایطی است که در آینده به حادثه منجر شوند.
در این مقاله، مهمترین الزامات ایمنی در طراحی پایپینگ و تأسیسات صنعتی را بررسی میکنیم و نشان میدهیم چگونه یک طراحی اصولی میتواند ریسکهای عملیاتی را به حداقل برساند.
چرا ایمنی باید از مرحله طراحی آغاز شود؟
بسیاری از سیستمهای صنعتی از نظر عملکرد کاملاً موفق هستند؛ جریان سیال را منتقل میکنند، فشار موردنیاز را تأمین میکنند و الزامات فرآیندی را برآورده میسازند. اما این موضوع الزاماً به معنای ایمن بودن آنها نیست.
یک طراحی ایمن علاوه بر عملکرد مناسب، باید توانایی مدیریت شرایط غیرعادی را نیز داشته باشد. مهندس طراح باید از همان ابتدا سناریوهایی مانند افزایش ناگهانی فشار، خرابی تجهیزات، خطای انسانی، نشت مواد خطرناک یا قطع برق را در نظر بگیرد.
مطالعات صنعت نشان دادهاند که هزینه اصلاح یک خطای طراحی در مرحله بهرهبرداری میتواند چندین برابر هزینه اصلاح همان خطا در فاز طراحی باشد. علاوه بر هزینههای مالی، خسارات انسانی، آسیبهای زیستمحیطی و توقف تولید نیز از پیامدهای رایج ضعف در طراحی ایمن هستند.
تحلیل ریسک؛ نقطه آغاز طراحی ایمن
پیش از تعیین مسیر لولهها یا انتخاب تجهیزات، باید خطرات بالقوه سیستم شناسایی و ارزیابی شوند. این فرآیند که تحت عنوان Risk Assessment شناخته میشود، پایه و اساس طراحی ایمن محسوب میشود.
مهمترین روشهای تحلیل ریسک عبارتاند از:
- HAZOP (Hazard and Operability Study)
- FMEA (Failure Mode and Effects Analysis)
- What-If Analysis
- Fault Tree Analysis (FTA)
هدف این روشها پاسخ به پرسشهایی نظیر موارد زیر است:
- در صورت افزایش فشار بیش از حد مجاز چه اتفاقی رخ میدهد؟
- خرابی یک شیر کنترلی چه پیامدهایی دارد؟
- مسیر انتشار سیالات خطرناک در صورت نشتی کجاست؟
- آیا سیستم توانایی تحمل شرایط اضطراری را دارد؟
شناسایی این سناریوها در مراحل اولیه پروژه، امکان طراحی راهکارهای پیشگیرانه را فراهم میکند.
انتخاب متریال؛ یکی از مهمترین عوامل ایمنی سیستم
انتخاب متریال تنها یک تصمیم اقتصادی یا مکانیکی نیست؛ بلکه مستقیماً با ایمنی و طول عمر سیستم ارتباط دارد.
متریال نامناسب میتواند منجر به خوردگی، ترکخوردگی، شکست مکانیکی یا آلودگی سیال شود. ازاینرو انتخاب مواد باید بر اساس عوامل متعددی انجام شود:
- نوع سیال
- دمای عملیاتی
- فشار کاری
- شرایط محیطی
- احتمال خوردگی و فرسایش
- طول عمر مورد انتظار تجهیز
برای مثال، استفاده از فولاد کربنی در محیطهای دارای کلرید بالا میتواند باعث خوردگی موضعی شدید شود، در حالی که انتخاب استنلس استیل یا آلیاژهای مقاوم، ریسک خرابی را به شکل قابل توجهی کاهش میدهد.
طراحی برای فشار، دما و شرایط گذرا
یکی از رایجترین اشتباهات در طراحی سیستمهای پایپینگ، تمرکز صرف بر شرایط عادی بهرهبرداری است.
در عمل، سیستمها همواره با شرایط متغیر مواجه هستند:
- افزایش ناگهانی فشار
- شوکهای حرارتی
- ضربه قوچ (Water Hammer)
- نوسانات دبی
- راهاندازی و توقف تجهیزات
طراحی ایمن باید تمامی این شرایط را در محاسبات لحاظ کند. در بسیاری از پروژهها، عدم توجه به پدیده Water Hammer باعث شکست لولهها، آسیب به ولوها و خرابی تجهیزات دوار شده است.
همچنین در خطوط بخار، انبساط حرارتی لولهها باید بهدقت بررسی شود؛ زیرا تنشهای ناشی از آن میتوانند موجب ترکخوردگی اتصالات یا شکست ساپورتها شوند.
نقش استانداردهای بینالمللی در طراحی ایمن
استانداردهای مهندسی حاصل دههها تجربه عملی، مطالعات تخصصی و تحلیل حوادث صنعتی هستند. رعایت این استانداردها یکی از مؤثرترین ابزارهای کاهش ریسک در پروژههای صنعتی محسوب میشود.
از مهمترین استانداردهای مورد استفاده در طراحی پایپینگ میتوان به موارد زیر اشاره کرد:
- ASME B31.3 برای سیستمهای پایپینگ فرایندی
- ASME B31.1 برای خطوط نیروگاهی
- API 570 برای بازرسی پایپینگ
- API 520 و API 521 برای سیستمهای حفاظت فشار
- ISO 15649 برای سیستمهای پایپینگ صنعتی
البته رعایت استانداردها بهتنهایی کافی نیست و باید با شرایط خاص هر پروژه تطبیق داده شوند.
خرید شیرآلات و تجهیزات آتش نشانی
همیشه یافتن محصولات باکیفیت با قیمت رقابتی و مناسب یک چالش بوده است. در شرکت ریتاپی با انتخاب محصولات گسترده و متنوع، تجربه یک خرید آنلاین برای کاربران اختصاص یافته است.
طراحی مسیر پایپینگ با رویکرد ایمنی
Routing یا جانمایی مسیر لولهها صرفاً یک مسئله فضایی نیست؛ بلکه تأثیر مستقیمی بر ایمنی، قابلیت تعمیرات و قابلیت بهرهبرداری دارد.
در طراحی مسیر باید موارد زیر مدنظر قرار گیرد:
- فاصله مناسب از منابع حرارتی
- جلوگیری از تداخل با تجهیزات حیاتی
- فراهم کردن دسترسی برای تعمیرات
- کاهش نقاط تجمع تنش
- پیشبینی مسیرهای فرار و دسترسی اضطراری
یک مسیر مناسب میتواند احتمال بروز حادثه را به شکل چشمگیری کاهش دهد و در صورت وقوع حادثه نیز امکان واکنش سریعتر را فراهم کند.
سیستمهای حفاظتی؛ آخرین لایه دفاعی
هیچ سیستم صنعتی کاملاً عاری از خطر نیست. به همین دلیل طراحی ایمن باید لایههای حفاظتی مناسبی را در نظر بگیرد.
مهمترین تجهیزات حفاظتی عبارتاند از:
- Pressure Relief Valve (PRV)
- Safety Valve
- Emergency Shutdown System (ESD)
- سیستمهای تشخیص نشت
- سیستمهای اعلام و اطفای حریق
این تجهیزات باید بهعنوان بخشی از طراحی اولیه در نظر گرفته شوند، نه بهعنوان راهکارهای اصلاحی پس از اتمام پروژه.
جمعبندی
ایمنی در طراحی پایپینگ و تأسیسات صنعتی یک الزام مهندسی است، نه یک انتخاب اختیاری. هر تصمیمی که در مرحله طراحی اتخاذ میشود، میتواند سالها بر عملکرد، قابلیت اطمینان و ایمنی سیستم تأثیر بگذارد.
طراحی ایمن یعنی پیشبینی شرایطی که هنوز رخ ندادهاند، شناسایی خطراتی که هنوز دیده نمیشوند و ایجاد لایههای حفاظتی پیش از آنکه به آنها نیاز پیدا شود.
در نهایت، موفقترین پروژهها الزاماً پروژههایی نیستند که سریعتر ساخته میشوند؛ بلکه پروژههایی هستند که پس از سالها بهرهبرداری، همچنان ایمن، پایدار و قابل اعتماد باقی میمانند.
