در صنایع نفت، گاز و پتروشیمی، کوچکترین خطا در انتخاب تجهیزات میتواند هزینه زیادی ایجاد کند. این موضوع درباره شیرآلات صنعتی اهمیت بیشتری دارد؛ چون شیر، مستقیماً با جریان سیال، فشار و دما در ارتباط است.
یک شیر نامناسب ممکن است باعث نشتی، افت عملکرد یا حتی توقف بخشی از فرآیند شود. در بعضی سرویسها هم موضوع فقط هزینه تعمیر نیست؛ ایمنی کارکنان و محیطزیست هم مطرح است.
به همین دلیل، خرید شیرآلات صنعتی نفت، گاز و پتروشیمی باید بر اساس مشخصات فنی واقعی پروژه انجام شود. در ادامه، مهمترین شیرهای مورد استفاده، استانداردها، متریال، نکات خرید و عوامل مؤثر بر قیمت را بررسی میکنیم.
نفت، گاز و پتروشیمی چه نیازی به شیرآلات صنعتی دارند؟
صنایع نفت و گاز به شبکههای گسترده لولهکشی وابستهاند. این شبکهها از استخراج و انتقال تا پالایش و توزیع ادامه پیدا میکنند. در چنین سیستمی، کنترل جریان بدون شیرآلات صنعتی مناسب عملاً امکانپذیر نیست.
شیر صنعتی میتواند برای قطع و وصل جریان، تنظیم دبی، کنترل فشار، تغییر مسیر سیال و جلوگیری از برگشت جریان استفاده شود. شرایط کاری این صنایع هم ساده نیست. فشار بالا، دمای زیاد، سیالات خورنده و مواد قابل اشتعال، انتخاب شیر را حساستر میکنند.
بنابراین نمیتوان یک مدل شیر را برای همه خطوط پیشنهاد داد. نوع سیال و شرایط فرآیند باید نقطه شروع انتخاب باشد.

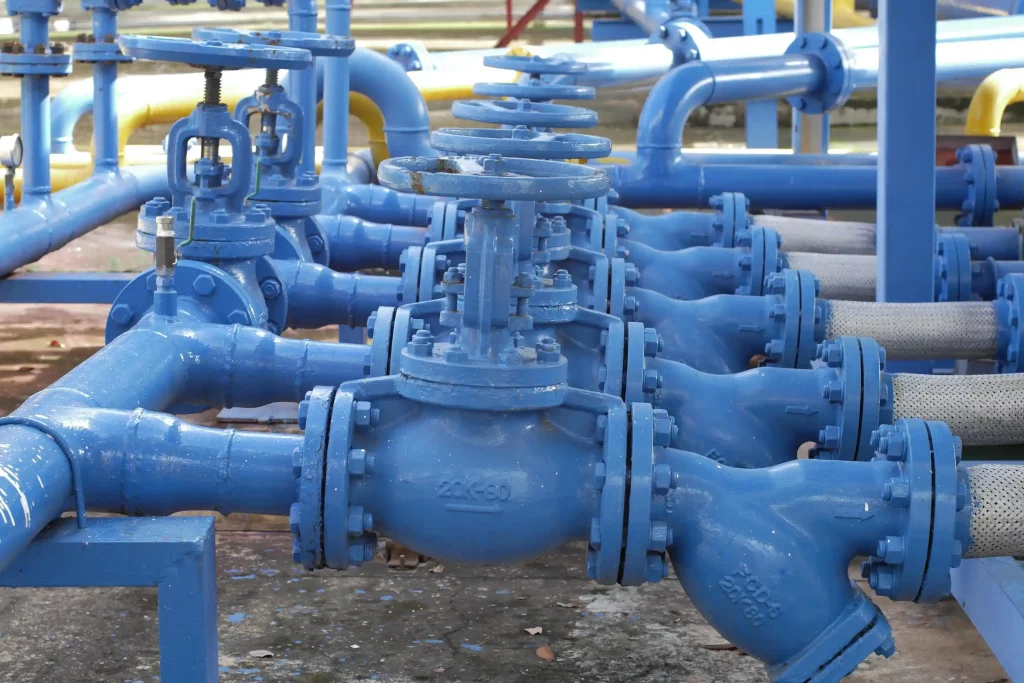

انواع شیرآلات در صنایع نفت، گاز و پتروشیمی
تنوع شیرآلات صنعتی بسیار زیاد است. با این حال، چند گروه در پروژههای نفت، گاز و پتروشیمی کاربرد ویژهای دارند.
شیر توپی (Ball Valve)
شیر توپی یکی از گزینههای محبوب برای قطع و وصل سریع جریان است. عضو مسدودکننده آن یک توپ دارای مجرای عبور سیال است که با چرخش، مسیر را باز یا بسته میکند.
این طراحی معمولاً امکان عملکرد سریع و آببندی مناسب را فراهم میکند. به همین دلیل در سرویسهای مختلف گاز، مایعات و فرآیندهای صنعتی دیده میشود.
در پروژههای حساس، انتخاب این شیر فقط بر اساس نام آن کافی نیست. کلاس فشاری، جنس بدنه و تریم، نوع سیت و الزامات ایمنی باید بررسی شوند.
شیر کشویی (Gate Valve)
شیر کشویی یا گیت ولو بیشتر برای قطع و وصل جریان استفاده میشود. وقتی شیر کاملاً باز باشد، مسیر عبور سیال نسبتاً مستقیم است و محدودیت جریان کمی ایجاد میکند.
این شیر معمولاً برای تنظیم مداوم دبی انتخاب اول نیست. اگر هدف اصلی پروژه، باز یا بسته کردن مسیر باشد، شیر کشویی میتواند گزینه مناسبی باشد.
در صنایع نفت و گاز، مدل و استاندارد ساخت اهمیت زیادی دارد. برای نمونه، API 600 به شیرهای کشویی فولادی با اتصالات فلنجی و Butt-Welding میپردازد.
شیر پروانه ای (Butterfly Valve)
شیر پروانه ای با چرخش دیسک داخل مسیر کار میکند. طراحی جمعوجور و وزن نسبتاً پایین، از مزایای شناختهشده این شیر است.
در سایزهای بزرگ، استفاده از Butterfly Valve میتواند از نظر فضا و وزن جذاب باشد. با این حال، نوع اتصال، فشار کاری، متریال دیسک و سیت باید با شرایط خط هماهنگ باشد.
استاندارد API 609 نیز مشخصاً شیرهای پروانهای Double-Flanged، Lug و Wafer را پوشش میدهد.
شیر سوزنی (Globe Valve)
شیر سوزنی یا گلوب ولو برای کنترل و تنظیم جریان کاربرد زیادی دارد. برخلاف شیرهایی که عمدتاً برای قطع و وصل طراحی شدهاند، این شیر میتواند در موقعیتهای مختلف بازشدگی برای کنترل جریان کار کند.
در سیستمهایی که تنظیم دقیقتر جریان اهمیت دارد، این ویژگی بسیار مهم است. گلوب ولو در برخی سرویسهای روغن، خنککاری و سیستمهای فرآیندی نیز استفاده میشود.
برای سایزهای کوچکتر نیز API 602 الزامات Gate، Globe و Check Valve را در صنایع نفت و گاز پوشش میدهد.
شیر یکطرفه (Check Valve)
وظیفه اصلی شیر یکطرفه یا شیر خودکار جلوگیری از برگشت جریان به مسیر قبلی خود است. این موضوع در بسیاری از خطوط فرآیندی و انتقال سیال اهمیت دارد.
شیر یکطرفه میتواند در برابر برگشت جریان به تجهیزات و بخشهای مختلف سیستم از جمله پمپها محافظت کند.
پلاگ ولو (Plug Valve)
پلاگ ولو از یک پلاگ استوانهای یا مخروطی برای باز و بسته کردن مسیر استفاده میکند. طراحی آن میتواند برای برخی سرویسهای فرآیندی گزینه مناسبی باشد.
این شیر نیز مانند Ball Valve بیشتر برای قطع و وصل جریان شناخته میشود و در صنایع نفت و گاز کاربرد دارد.
شیر اطمینان (Safety/Relief Valve)
شیر اطمینان یا PSV یکی از تجهیزات حیاتی در صنایع نفت، گاز و پتروشیمی است که با تخلیه فشار بیش از حد مجاز در مواقع بحرانی، از انفجار مخازن تحت فشار، خطوط لوله و آسیب به تجهیزات و نیروی انسانی جلوگیری میکند.
برای پروژههای نفت، گاز و پتروشیمی، شیرآلات صنعتی استاندارد و مطمئن انتخاب کنید. مشخصات فنی محصولات را بررسی کنید و برای انتخاب و خرید مناسبترین شیرآلات، از مشاوره تخصصی کارشناسان ما بهرهمند شوید.
استانداردهای ساخت شیرآلات نفت، گاز و پتروشیمی
در خرید شیرآلات صنعتی، عبارت «استاندارد» نباید صرفاً یک عبارت تبلیغاتی باشد. باید مشخص شود محصول دقیقاً بر اساس کدام استاندارد تولید، تست و بازرسی شده است.
مهمترین استانداردهای قابل توجه
- API: مؤسسه نفت آمریکا استانداردهای متعددی برای شیرهای مورد استفاده در صنایع نفت و گاز دارد. API 6D یکی از استانداردهای مهم در حوزه شیرهای خطوط لوله است و الزامات ساخت شیر را پوشش میدهد.
- استانداردهای دیگری مانند API 600، API 602، API 608 و API 609 نیز برای انواع مختلف شیرها تعریف شدهاند.
- ASME: استاندارد ASME B16.34 یکی از مراجع مهم در حوزه شیرهای فلنجی، رزوهای و جوشی است. این استاندارد موضوعاتی مانند رده فشار-دما، ابعاد، متریال، تستهای غیرمخرب و نشانهگذاری را پوشش میدهد.
- ISO: در سرویسهایی که کنترل انتشار گازها و نشتیهای فرار اهمیت دارد، استاندارد ISO 15848 نیز قابل توجه است. این استاندارد روشهای ارزیابی نشتی خارجی از Stem و Body Joint را مشخص میکند.
متریال شیرآلات صنعتی
جنس شیر یا بدنه داخلی آن باید متناسب با سیال و شرایط کاری انتخاب شود. در این صنایع، متریالهایی مانند فولاد، فولاد ضد زنگ و آلیاژهای مختلف مثل داپلکس، سوپر داپلکس و حتی PTFE مورد استفاده قرار میگیرند.
فشار و دمای فرآیند، خورندگی سیال و الزامات پروژه روی این انتخاب تأثیر دارند. بنابراین پیشنهاد میشود متریال را از روی حدس انتخاب نکنید.
در پروژههای حساس، مشخصات فنی، دیتاشیت و استاندارد مورد نیاز را قبل از خرید با فروشنده یا واحد فنی بررسی کنید.
راهنمای خرید شیرآلات نفت، گاز و پتروشیمی
قیمت بهتنهایی نشانه خرید خوب نیست. یک شیر ارزان که با شرایط فرآیند سازگار نباشد، میتواند هزینه بسیار بیشتری روی دست پروژه بگذارد. قبل از استعلام قیمت این اطلاعات را آماده کنید:
- نوع شیر
- سایز بر اساس DN یا NPS
- کلاس فشاری
- نوع سیال
- فشار و دمای کاری
- متریال بدنه و تریم
- نوع اتصال
- استاندارد مورد نیاز
- نوع Actuator در صورت نیاز
- الزامات تست و بازرسی
قیمت شیرآلات صنعتی نفت و گاز و پتروشیمی
برای شیرآلات صنعتی نمیتوان یک قیمت ثابت اعلام کرد. اختلاف قیمت بین دو شیر ظاهراً مشابه ممکن است زیاد باشد.
نوع شیر، سایز، کلاس فشاری، متریال، برند، استاندارد، نوع اتصال و تجهیزات جانبی روی قیمت اثر میگذارند.
همچنین شیرهای وارداتی اروپایی معمولاً ساختار قیمت متفاوتی نسبت به محصولات تولید داخل دارند. از طرف دیگر، خرید پروژهای و تعداد سفارش هم میتواند روی قیمت نهایی اثر بگذارد.
پس بهتر است به جای مقایسه صرفاً عددی، قیمت را همراه با مشخصات فنی و برند مقایسه کنید. این روش دید واقعیتری از ارزش خرید به شما میدهد.
خرید شیرآلات صنعت نفت و گاز از ریتاپی
اگر تأمین شیرآلات صنعتی پروژه برایتان مهم است، دسترسی به برندهای معتبر و تأمینکنندهای که مشخصات فنی را جدی بگیرد، یک مزیت واقعی محسوب میشود.
ریتاپی در زمینه تأمین شیرآلات صنعتی فعالیت میکند و امکان تأمین محصولات برندهای مختلف را برای پروژههای نفت، گاز و پتروشیمی فراهم کرده است.
برندهای قابل تأمین توسط ریتاپی
ریتاپی تأمینکننده و نماینده برندهایی مانند شیرآلات فولادی پترو فجر مرکزی (فیکو)، پیشگام و صدرا است. علاوه بر این، امکان تأمین شیرآلات اروپایی نیز وجود دارد.
این تنوع برای خریدار یک مزیت مهم دارد؛ چون مجبور نیستید برای هر برند یا نوع شیر سراغ یک تأمینکننده جداگانه بروید.
از طرف دیگر، در پروژههای صنعتی معمولاً زمان اهمیت زیادی دارد. دریافت استعلام، بررسی مشخصات و تأمین کالا باید با سرعت مناسبی انجام شود.
اگر مشخصات فنی شیر مورد نیازتان را در اختیار ریتاپی قرار دهید، میتوانید برای قیمت و موجودی مدل مناسب استعلام بگیرید و گزینههای قابل تأمین را بررسی کنید.
چرا از ریتاپی خرید کنیم؟
در بسیاری از پروژهها، منتظر ماندن برای تأمین یک سایز خاص میتواند برنامه اجرایی را عقب بیندازد. ریتاپی با داشتن دپوی بالا از انواع شیرآلات میراب، حتی در سایزهای سفارشی، امکان تأمین سریعتر را فراهم کرده است.
از طرف دیگر، تنوع موجودی به این معناست که میتوانید مدلها و سایزهای مختلف را در یک مجموعه بررسی و بر اساس نیاز پروژه انتخاب کنید.
قیمت رقابتی هم یکی دیگر از مزیتهای ریتاپی است. بهخصوص زمانی که خرید در تعداد بالا یا برای پروژههای بزرگ انجام میشود، دریافت استعلام مستقیم میتواند تفاوت قابل توجهی در هزینه نهایی ایجاد کند.
ارسال سریع به تمام نقاط ایران نیز باعث شده محدودیت جغرافیایی مانع تأمین شیرآلات پروژهها نباشد. علاوه بر بازار داخلی، امکان ارسال و صادرات شیرآلات به کشورهای همسایه نیز وجود دارد.
جمعبندی نهایی
شیرآلات صنعتی در صنایع نفت، گاز و پتروشیمی فقط یک قطعه روی خط لوله نیستند. عملکرد درست آنها با ایمنی، کنترل فرآیند و استمرار تولید ارتباط مستقیم دارد.
از بال ولو و شیر توپی و شیر کشویی گرفته تا سایر شیرآلات، هر مدل برای شرایط خاصی طراحی شده است.
انتخاب درست هم باید بر اساس نوع سیال، فشار، دما، سایز، متریال و استاندارد پروژه انجام شود.
اگر در مرحله خرید هستید، بهتر است ابتدا مشخصات فنی مورد نیاز را مشخص کنید. سپس قیمت و شرایط تأمین را از یک مجموعه تخصصی استعلام بگیرید.
ریتاپی با امکان تأمین محصولات فیکو، پیشگام، صدرا و برندهای اروپایی میتواند یکی از گزینههای شما برای تأمین شیرآلات صنعتی پروژه باشد.
یک استعلام دقیق، قبل از خرید، میتواند از هزینههای ناشی از انتخاب اشتباه جلوگیری کند.
سوالات متداول (FAQ)
۱ مهمترین شیرآلات مورد استفاده در صنعت نفت و گاز کداماند؟
شیرهای توپی، کشویی، پروانهای، گلوب، یکطرفه و پلاگ از مدلهای مهم هستند. انتخاب هرکدام به وظیفه شیر و شرایط فرآیند بستگی دارد.
۲. برای شیرآلات نفت و گاز چه استانداردهایی اهمیت دارند؟
استانداردهای API و ASME از مراجع مهم این حوزه هستند. API 6D، API 600، API 602، API 608 و API 609 برای انواع مختلف شیرها کاربرد دارند. ASME B16.34 نیز الزامات مهمی برای طراحی و ساخت شیرها مشخص میکند.
۳. آیا ریتاپی شیرآلات اروپایی هم تأمین میکند؟
بله. ریتاپی علاوه بر تأمین برندهای داخلی مانند فیکو، پیشگام و صدرا، امکان تأمین شیرآلات اروپایی را نیز دارد.
