P&ID مخفف Piping and Instrumentation Diagram به معنی نمودار لوله‌کشی و ابزار دقیق است. این نمودار، یک نمایش شماتیک از اجزای یک سیستم فرآیندی شامل تجهیزات اصلی (مثل پمپ، مبدل، برج)، خطوط لوله‌کشی، شیرآلات و ابزارهای کنترلی مانند سنسورها، ترنسمیترها و کنترلرهاست.
در واقع، P&ID نقشه‌ای دقیق است که طراحی، نصب، بهره‌برداری، نگهداری و ایمنی سیستم‌های صنعتی بر اساس آن انجام می‌شود. این نمودار باید به‌گونه‌ای طراحی شود که افراد مختلف از مهندسان و اپراتورها گرفته تا تکنسین‌های تعمیرات بتوانند از آن استفاده کنند.
اجزای اصلی P&ID
یک نمودار P&ID به‌صورت معمول شامل اجزای زیر است:
۱. تجهیزات اصلی (Main Equipment)
در هر سیستم فرآیندی، تجهیزات اصلی مانند پمپ‌ها، کمپرسورها، مخازن، بویلرها، راکتورها، مبدل‌های حرارتی و … نقشی حیاتی دارند. در P&ID این تجهیزات با نمادهای استاندارد نمایش داده می‌شوند و معمولاً یک Tag Number منحصر به‌فرد برای شناسایی آن‌ها در نظر گرفته می‌شود.
۲. خطوط لوله‌کشی (Piping Lines)
لوله‌ها در P&ID نه‌تنها مسیر انتقال سیالات را نشان می‌دهند، بلکه جزئیات مهمی مانند:
- قطر اسمی لوله (NPS)
- نوع سیال
- کلاس فشار
- نوع عایق (در صورت وجود)
- جهت جریان سیال (با فلش)
نیز در کنار آن‌ها درج می‌شود.

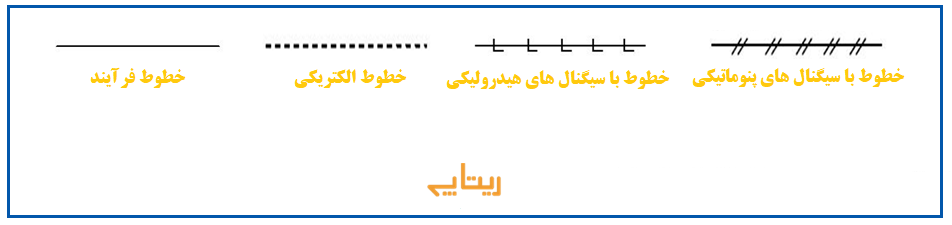

انواع خطوط فرآیندی
۳. شیرآلات (Valves)

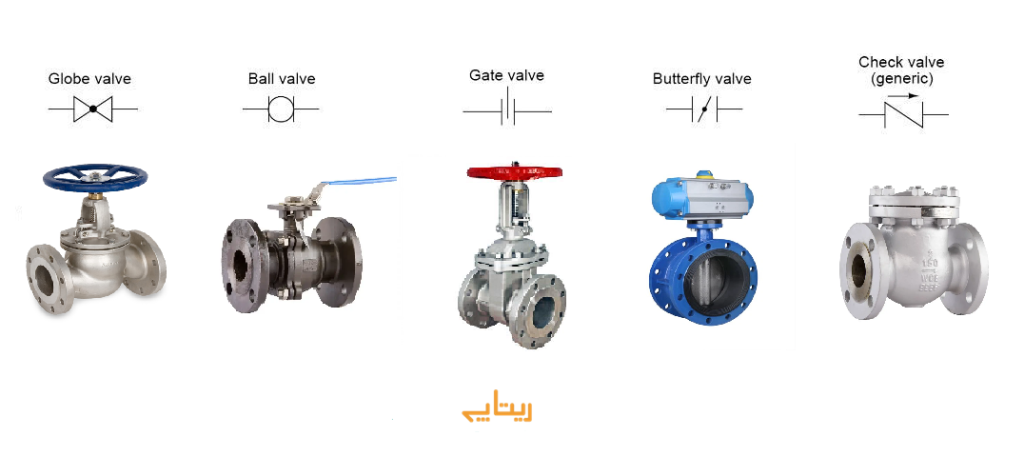

شیرها برای قطع و وصل یا کنترل جریان سیال به‌کار می‌روند. P&ID نوع شیر (Ball، Gate، Globe، Check، Control و غیره) را با نماد مخصوص نمایش می‌دهد و موقعیت نصب آن‌ها روی لوله‌ها را مشخص می‌کند.
خرید اینترنتی شیرآلات صنعتی
همیشه یافتن محصولات باکیفیت با قیمت رقابتی و مناسب یک چالش بوده است. در شرکت ریتاپی با انتخاب محصولات گسترده و متنوع، تجربه یک خرید آنلاین برای کاربران اختصاص یافته است.
۴. ابزار دقیق (Instrumentation)
ابزارهای اندازه‌گیری و کنترلی مثل سنسورهای دما (TT)، فشار (PT)، سطح (LT)، ترنسمیترها (Transmitter)، کنترلرها (Controller) و عملگرها (Actuator) از اجزای حیاتی هر P&ID هستند. نحوه ارتباط بین آن‌ها (مانند سیگنال پنوماتیکی، الکتریکی یا دیجیتال) نیز با نوع خطوط مشخص می‌شود.
۵. سیستم کنترل و اتوماسیون
در بسیاری از تأسیسات، سیستم‌های کنترلی مانند PLC یا DCS برای مدیریت فرآیندها به‌کار می‌روند. P&ID نشان می‌دهد کدام ابزار با کدام کنترلر در ارتباط است و چه سیگنالی رد و بدل می‌شود.
۶. نمادها و لیست علائم (Legend)
هر P&ID باید دارای بخشی به‌عنوان Legend باشد که نمادها و علائم اختصاری به‌کار رفته در نمودار را توضیح می‌دهد. این بخش بر اساس استانداردهایی مانند ISA S5.1 یا ISO 14617 تهیه می‌شود.
کاربردهای نمودار P&ID
P&ID تنها یک نقشه ساده نیست. این سند نقشی کلیدی در تمام مراحل عمر یک پروژه صنعتی ایفا می‌کند:
۱. طراحی و مهندسی
در فاز طراحی، تیم‌های مهندسی با استفاده از P&ID محل دقیق نصب تجهیزات، نحوه لوله‌کشی، نیاز به شیرآلات و ابزار دقیق را مشخص می‌کنند. همچنین برای انتخاب تجهیزات کنترل (مثل PLC) نیز از این نمودار استفاده می‌شود.
۲. نصب و راه‌اندازی
پیمانکاران نصب و تیم‌های اجرایی بر اساس P&ID اقدام به لوله‌کشی، نصب تجهیزات و کابل‌کشی ابزار دقیق می‌کنند. هرگونه اشتباه در تفسیر این نمودار ممکن است به مشکلات جدی در بهره‌برداری منجر شود.
۳. بهره‌برداری
اپراتورها از P&ID برای درک نحوه عملکرد سیستم، مسیر سیالات، و محل دقیق ابزارهای کنترلی استفاده می‌کنند. در شرایط اضطراری نیز این نمودار نقش مهمی در تصمیم‌گیری سریع دارد.
۴. تعمیر و نگهداری
تکنسین‌های تعمیرات برای یافتن محل ابزار معیوب یا مسیرهای قطع جریان از P&ID استفاده می‌کنند. به همین دلیل به‌روز نگه‌داشتن آن بسیار ضروری است.
۵. تحلیل ایمنی (HAZOP)
در مطالعات ایمنی و تحلیل ریسک مانند HAZOP، نمودار P&ID به‌عنوان مرجع اصلی برای شناسایی نقاط خطرناک و بررسی سناریوهای خرابی به‌کار می‌رود.
تفاوت PFD و P&ID:
تفاوت بین PFD و P&ID
یکی از سوالات رایج این است که تفاوت بین PFD (Process Flow Diagram) و P&ID چیست.
| ویژگی | PFD (نمودار جریان فرآیند) | P&ID (نمودار لوله‌کشی و ابزار دقیق) |
| سطح جزئیات | کم | بسیار زیاد |
| نمایش تجهیزات | فقط اصلی | تمامی تجهیزات و ابزار دقیق |
| ابزار کنترلی | ندارد یا بسیار ساده | کاملاً مشخص |
| مناسب برای | طراحی مفهومی | طراحی اجرایی، نصب و بهره‌برداری |
PFD بیشتر برای درک کلی فرآیند به‌کار می‌رود، اما P&ID سند اصلی اجرای پروژه است.
استانداردهای مهم در طراحی P&ID
برای یکپارچگی و قابل فهم بودن P&ID، طراحی آن باید طبق استانداردهای جهانی انجام شود. مهم‌ترین استانداردها عبارتند از:
- ISA S5.1: استاندارد اصلی نمادگذاری ابزار دقیق و حلقه‌های کنترلی
- ISO 14617: استاندارد بین‌المللی نمادهای گرافیکی صنعتی
- ANSI/ISA-5.1: مشابه استاندارد ISA، به‌ویژه در آمریکای شمالی
- PIP (Process Industry Practices): مجموعه‌ای از استانداردها برای صنایع فرآیندی
مزایای استفاده از P&ID
- ایجاد درک مشترک میان مهندسان، اپراتورها و پیمانکاران
- کاهش ریسک در طراحی و اجرا
- تسهیل در عیب‌یابی و تعمیرات
- افزایش ایمنی تأسیسات
- ثبت مستندات دقیق برای عملیات و نگهداری
تفاوت PFD و P&ID:
| ویژگی | PFD (Process Flow Diagram) | P&ID (Piping & Instrumentation Diagram) |
| هدف اصلی | نمایش جریان کلی فرآیند | نمایش جزئیات لوله‌کشی و کنترل |
| میزان جزئیات | کم | بسیار بالا |
| ابزار دقیق | محدود | کامل و دقیق |
| مناسب برای | طراحی مفهومی | طراحی اجرایی و عملیاتی |
جمع‌بندی
نمودار P&ID یک ابزار کلیدی در صنایع فرآیندی است که بدون آن اجرای ایمن و دقیق پروژه‌ها تقریباً غیرممکن خواهد بود. این نمودار، تصویری جامع از تجهیزات، لوله‌کشی‌ها و سیستم‌های کنترل ارائه می‌دهد و در تمام مراحل پروژه از طراحی اولیه تا بهره‌برداری و نگهداری، نقش اساسی دارد.
اگر در حوزه‌هایی مانند نفت و گاز، پتروشیمی، نیروگاه‌ها، صنایع غذایی یا حتی تأسیسات پیشرفته ساختمانی فعالیت دارید، درک کامل و صحیح از P&ID برایتان یک ضرورت فنی به‌حساب می‌آید.
