پینچ ولو را بهتر بشناسید: همه چیز درباره پینچ ولو: ساختار، عملکرد و نکات کلیدی
پینچ ولو (Pinch Valve) یکی از شیرآلات صنعتی است که به‌ویژه در سیستم هایی با سیالات خورنده یا حاوی ذرات معلق کاربرد فراوانی دارد. این شیر به‌دلیل طراحی خاص، تماس مستقیم قطعات فلزی با سیال را حذف کرده و عملکردی ایمن و مؤثر را ارائه می دهد.
انواع پینچ ولو

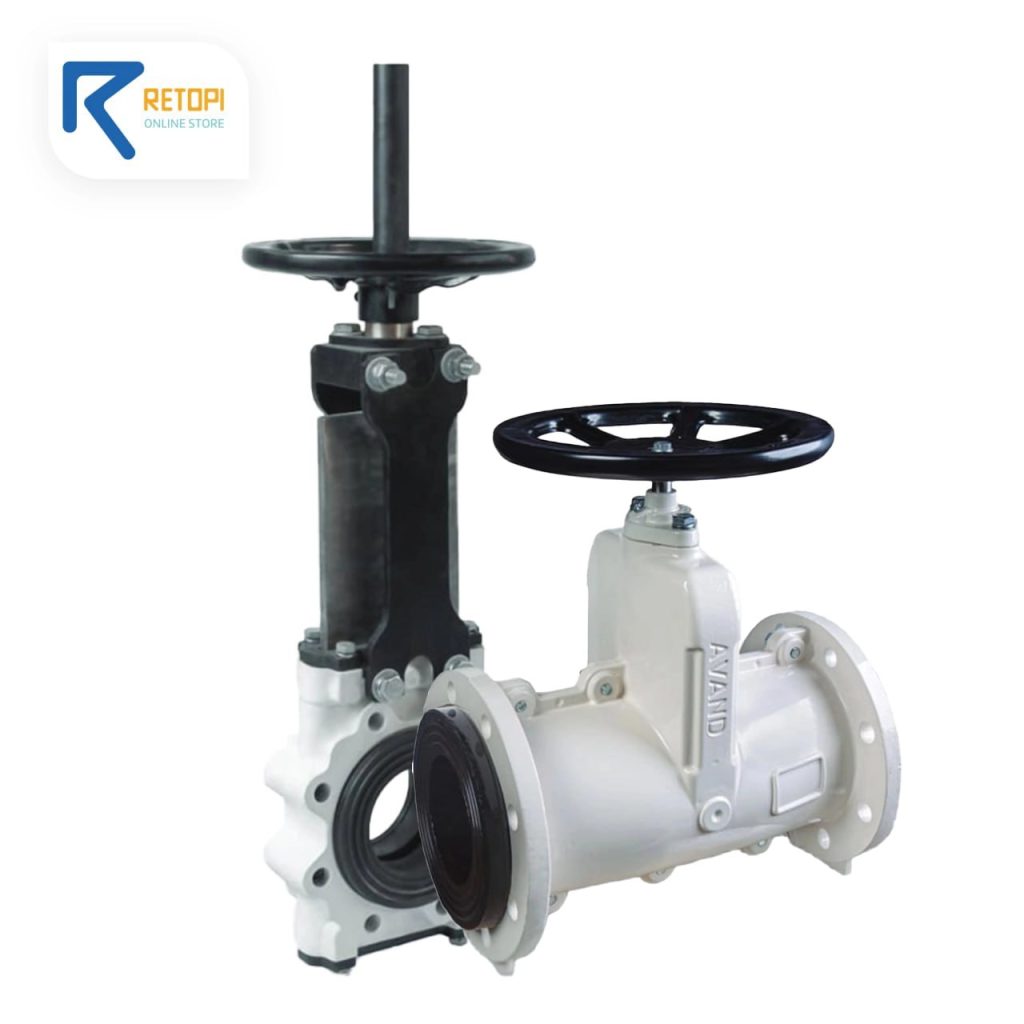

1. پینچ ولو با بدنه بسته (Closed Body Pinch Valve)
در این نوع، اسلیو لاستیکی (Sleeve) درون یک محفظه فلزی کاملاً بسته قرار دارد، که آن را از محیط خارجی و آسیب های احتمالی محافظت می‌کند. بدنه شیر به‌صورت کامل بسته است و تنها لایه الاستومری (اسلیو) با سیال در تماس است. این طراحی باعث می شود که هیچ گونه تماس مستقیم بین قطعات فلزی و سیال وجود نداشته باشد، که برای سیالات خورنده یا حاوی ذرات معلق بسیار مناسب است.
پینچ ولو بدنه بسته یک شیر صنعتی ایمن، مقاوم، بادوام و مناسب برای محیط های حساس و پرفشار است. این ولو با حذف تماس فلز با سیال، مانع از خوردگی می شود و عملکرد مطمئنی در طیف گسترده ای از صنایع ارائه می دهد.
مزایای پینچ ولو بدنه بسته
- حفاظت کامل(بدنه فلزی از اسلیو در برابر آسیب های فیزیکی و شیمیایی محافظت می کند.)
- ایمنی بالاتر(نشت سیال به محیط اطراف تقریباً وجود ندارد.)
- مقاوم در برابر شرایط سخت(مناسب برای محیط هایی با دما، فشار یا مواد شیمیایی بالا)
- دوام بالا(طول عمر اسلیو در این نوع ولو بیشتر است چون از عوامل بیرونی دور نگه داشته می شود.)
معایب احتمالی
- قیمت بالاتر نسبت به مدل بدنه باز به دلیل استفاده از متریال بیشتر و طراحی پیچیده تر
- دسترسی کمتر برای بازرسی سریع اسلیو
- تعویض اسلیو سخت‌تر نسبت به نوع باز (نیاز به باز کردن بدنه دارد)

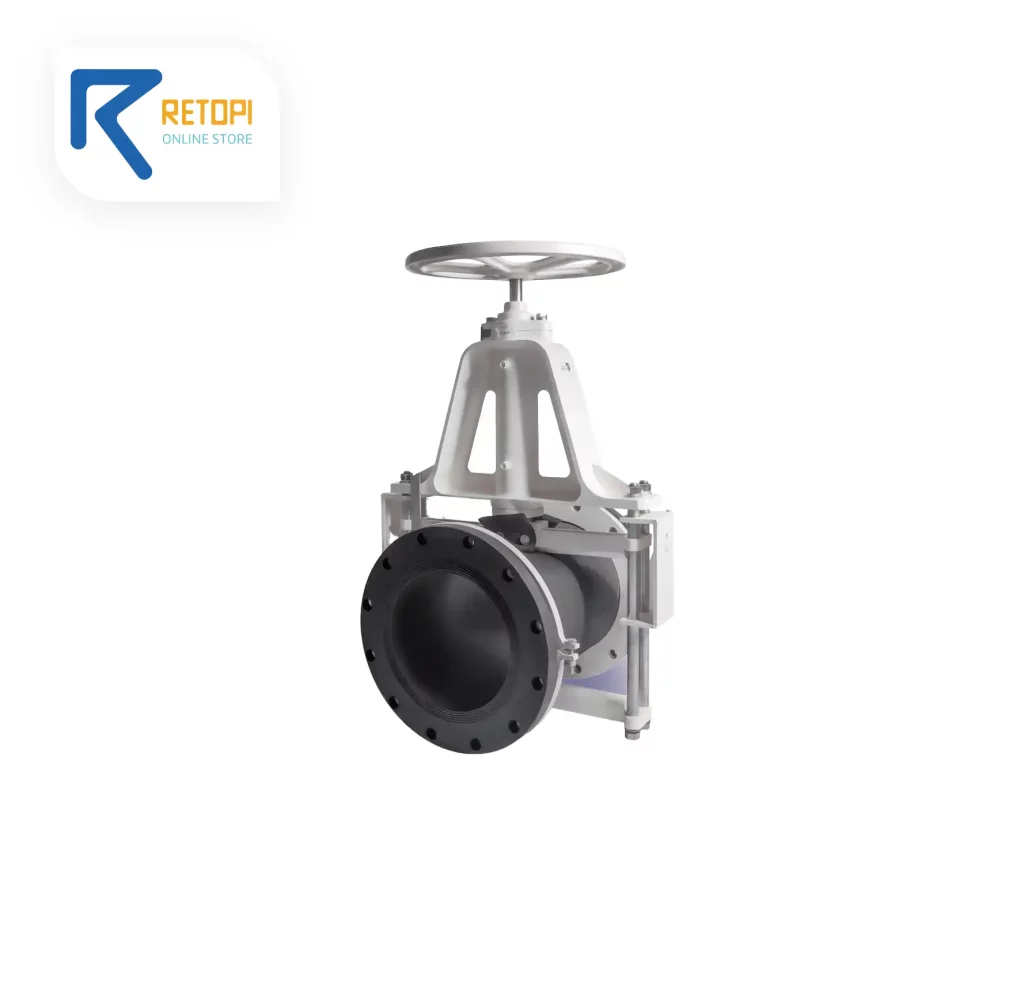

2. پینچ ولو با بدنه باز (Open Body Pinch Valve)
در این مدل، اسلیو یا آستر داخلی نمایان است و پوشش خارجی کاملی روی آن وجود ندارد. بدنه شیر به صورت باز طراحی شده است و لایه الاستومری در معرض دید قرار دارد. این مدل برای سیالاتی که خطر کمتری دارند و در فشارهای پایین تر جریان دارند، مناسب است.
پینچ ولو بدنه باز، انتخابی هوشمندانه برای کاربردهایی است که نیاز به مانیتورینگ سریع، تعمیر آسان و صرفه‌جویی اقتصادی دارند. با انتخاب صحیح نوع اسلیو و طراحی مناسب، می‌توان حداکثر بهره وری را از این نوع شیر بدست آورد.
مزایای پینچ ولو بدنه باز
- نظارت آسان(مشاهده مستقیم وضعیت اسلیو، تشخیص سریع خرابی یا نشتی)
- نظافت راحت(به دلیل دسترسی آزاد به اسلیو)
- قیمت پایین تر(معمولاً ارزان تر از مدل بدنه بسته به دلیل استفاده کمتر از متریال فلزی)
- تعمیر و نگهداری ساده(تعویض راحت تر اسلیو نسبت به نوع بسته)
معایب پینچ ولو باز
- مقاومت کمتر در برابر محیط های خطرناک (در صورت نشتی سیال)
- عدم مناسب بودن برای سیالات بسیار خورنده یا گازی
- امکان آسیب دیدگی اسلیو در محیط های خشن یا ضربه‌پذیر
3. پینچ ولو پنوماتیک (Pneumatic Pinch Valve)
پینچ ولو پنوماتیک از فشار هوای فشرده برای باز و بسته کردن جریان سیال استفاده می کند. در این شیر، یک لاستیک انعطاف پذیر توسط هوای فشرده آزاد می شود و به این ترتیب مسیر عبور سیال ،کنترل می گردد.
با اعمال فشار هوا به لایه الاستومری، جریان سیال قطع یا وصل می شود. این شیرها برای کنترل دقیق جریان در سیستم های اتوماتیک و نیازمند سرعت بالا مناسب هستند.
پینچ ولو پنوماتیک برای کاربردهایی که به کنترل سریع، بهداشتی، مقاوم و بدون تماس فلز با سیال نیاز دارند بسیار مناسب می باشد. با نصب آسان، مصرف انرژی کم و عمر مفید بالا، این نوع ولو در میان شیرهای صنعتی بسیار پرطرفدار است.
مزایای پینچ ولو پنوماتیک
- عملکرد بسیار سریع (باز و بسته شدن در کسری از ثانیه)
- بدون تماس فلزی با سیال(مناسب برای سیالات خورنده یا بهداشتی)
- تعمیر و نگهداری آسان(اسلیو تنها بخش مصرفی است)
- مناسب برای سیستم های اتوماسیون(قابلیت اتصال به PLC و سیستم های کنترلی)
- مقاوم به رسوبات(عملکرد خود تمیزشونده با باز و بسته شدن اسلیو)
معایب احتمالی
- نیاز به منبع هوای فشرده (کمپرسور)
- ممکن است برای سیالات با فشار بسیار بالا مناسب نباشد
- نیاز به کنترل دقیق فشار هوا برای عملکرد بهینه

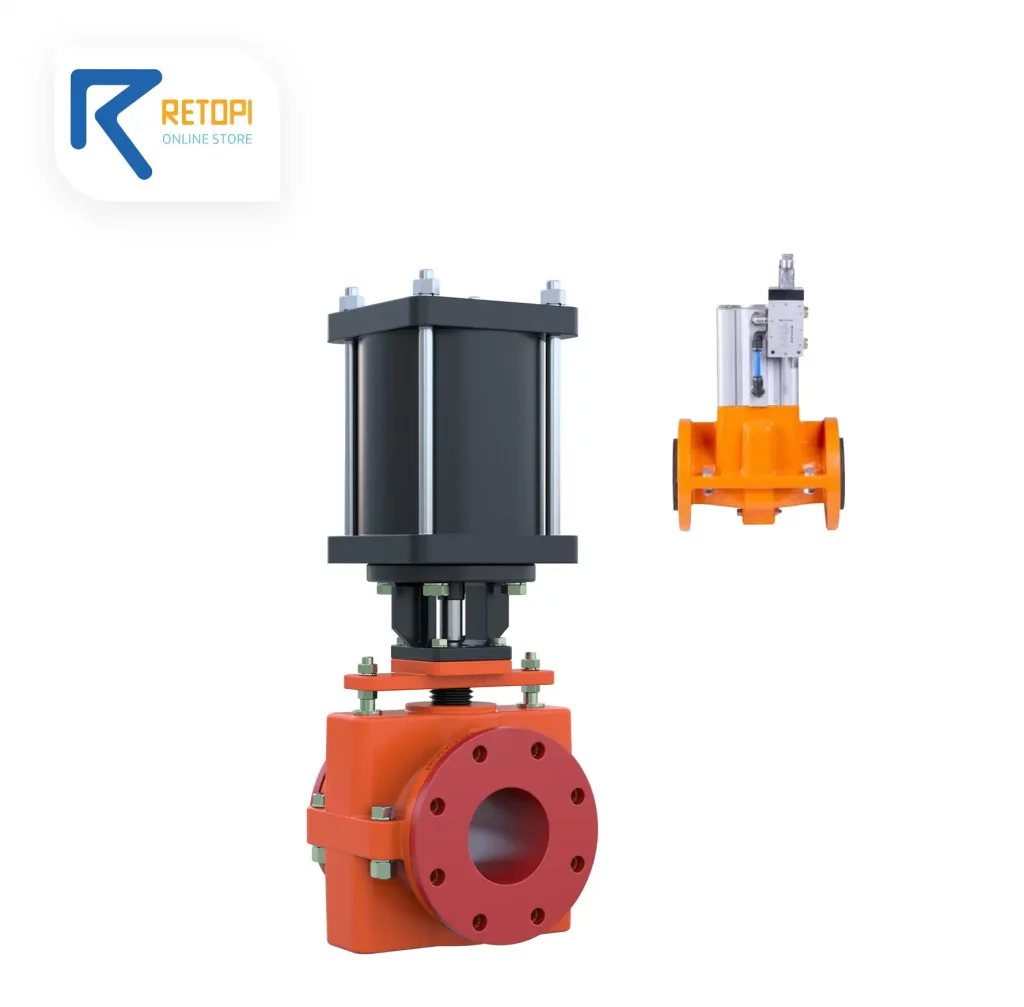

4. پینچ ولو هیدرولیک (Hydraulic Pinch Valve)
پینچ ولو هیدرولیک یکی از انواع پینچ ولوهاست که از فشار روغن یا سیال هیدرولیک برای باز و بسته کردن مسیر جریان سیال استفاده می شود که قدرت بیشتر و کنترل بهتری را فراهم می کند. این نوع شیر معمولاً برای سیستم های صنعتی با فشار بالا یا نیازمند کنترل بسیار دقیق جریان طراحی شده اند.
در این مدل، به جای فشار هوا از سیستم های هیدرولیک استفاده می‌شود.
مزایای پینچ ولو هیدرولیک
- قدرت بالا(مناسب برای سیستم هایی با فشارهای بالا و سیالات چالش برانگیز)
- کنترل دقیق(امکان کنترل دقیق جریان از طریق تنظیم فشار هیدرولیک)
- ایمنی در برابر نشت(بدون تماس فلز با سیال، مناسب برای مواد خطرناک)
- عمر طولانی(اسلیو در صورت انتخاب مناسب، دوام بسیار بالایی دارد)
- ایمنی در برابر نشت(بدون تماس فلز با سیال، مناسب برای مواد خطرناک)
معایب احتمالی
- هزینه اولیه بالا (به دلیل تجهیزات هیدرولیکی)
- نیاز به نگهداری سیستم هیدرولیک
- برای برخی سیالات سبک یا فشار پایین، بیش از نیاز خواهد بود
انواع اسلیو پینچ ولو
اسلیو پینچ ولو، لایه الاستومری است که در تماس مستقیم با سیال قرار دارد. انتخاب نوع اسلیو بستگی به ویژگی های سیال و شرایط کاری دارد:
اسلیو استاندارد (Standard Sleeve): برای سیالات معمولی با ویژگی های استاندارد.
اسلیو دو جداره (Double Wall Sleeve): برای سیالات ساینده یا خطرناک که نیاز به ایمنی بیشتر دارند.
اسلیو مخروطی (Cone Sleeve): برای سیالات گازی یا با جریان متغیر.
اسلیو با سطح متغیر (Variable Orifice Sleeve): برای کنترل دقیق جریان و تنظیمات متغیر.
خرید اینترنتی پینچ ولو
مزایای پینچ ولو
- عدم تماس قطعات فلزی با سیال: این ویژگی باعث می‌شود که برای سیالات خورنده و ساینده مناسب باشد.
- عملکرد خود تمیز کنندگی: لایه الاستومری به‌گونه ای طراحی شده که در هنگام باز و بسته شدن، ذرات معلق را از مسیر عبور می دهد.
- ساختار ساده و کم هزینه: بدون نیاز به قطعات پیچیده مکانیکی، نگهداری و تعمیرات آن آسان است.
- عملکرد سریع و دقیق: امکان کنترل سریع و دقیق جریان سیال را فراهم می کند.
معایب پینچ ولو
- محدودیت در فشار و دما: این شیرها معمولاً برای فشار های بالا و دماهای بسیار زیاد مناسب نیستند.
- مقاومت محدود در برابر برخی مواد شیمیایی: بسته به نوع اسلیو، ممکن است در برابر برخی مواد شیمیایی مقاوم نباشند.
- نیاز به نگهداری دوره ای: با توجه به تماس مستقیم اسلیو با سیال، نیاز به بررسی و تعویض دوره ای دارد.
کاربردهای پینچ ولو
پینچ ولوها در صنایع مختلفی کاربرد دارند:
- صنایع غذایی و دارویی: به‌دلیل عدم تماس قطعات فلزی با سیال، برای سیالات خوراکی و دارویی مناسب هستند.
- صنایع شیمیایی: برای سیالات خورنده و واکنش پذیر.
- صنایع معدنی: برای سیالات حاوی ذرات معلق یا ساینده.
- سیستم های توزین و اندازه گیری: برای کنترل دقیق جریان سیال.
- سیستم های خلأ و فشار: برای کنترل جریان در شرایط خاص.
نکات مهم در انتخاب پینچ ولو
- نوع سیال
- فشار و دما
- نوع اسلیو
- جنس بدنه(بسته به شرایط محیطی و نوع سیال)
