مقدمه
در صنایع نفت، گاز، پتروشیمی و نیروگاه‌ها، سیستم‌های لوله‌کشی (Piping Systems) یکی از اصلی‌ترین اجزای فرایند انتقال سیالات هستند. این سیستم‌ها باید تحت فشار، دما و ارتعاش‌های مختلف به‌صورت پایدار و ایمن کار کنند.

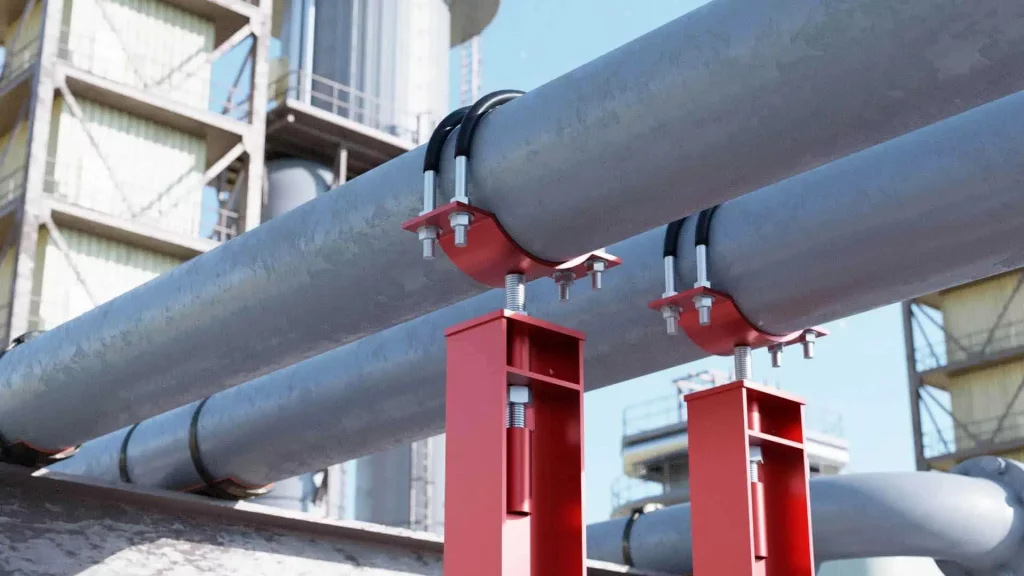

در این میان، ساپورت‌ها یا نگهدارنده‌های لوله (Pipe Supports) نقشی حیاتی در حفظ پایداری مکانیکی لوله‌ها، کنترل انبساط حرارتی و انتقال بارها به سازه دارند. طراحی صحیح ساپورت‌ها، از بروز شکست، نشتی و حوادث صنعتی جلوگیری می‌کند.
ضرورت استفاده از ساپورت در پایپینگ
ساپورت‌ها همان تکیه‌گاه‌هایی هستند که لوله‌ها را در مسیر خود ثابت یا هدایت می‌کنند و از اعمال نیروهای اضافی بر اتصالات جلوگیری می‌نمایند. در واقع، آن‌ها ستون فقرات مکانیکی سیستم پایپینگ محسوب می‌شوند.
وظایف اصلی ساپورت‌ها:
- تحمل وزن لوله، سیال و عایق
- کنترل حرکت‌های ناشی از انبساط یا انقباض حرارتی
- جلوگیری از لرزش و نویز
- انتقال بارها به سازه یا زمین
- حفظ موقعیت دقیق لوله‌ها و جلوگیری از جابجایی ناخواسته
در نبود ساپورت مناسب، لوله‌ها ممکن است خم شوند، جوش‌ها دچار ترک شوند یا مسیر سیال تغییر کند که این موارد منجر به خرابی‌های پرهزینه خواهند شد.
انواع بارهای وارد بر ساپورت‌ها
در طراحی ساپورت‌ها، شناسایی نوع و مقدار بارهایی که به سیستم وارد می‌شود اهمیت فراوانی دارد.| نوع بار | توضیحات | مثال صنعتی |
|---|---|---|
| بارهای دائمی (Dead Load) | وزن خود لوله، سیال داخل آن و متعلقات | لوله فولادی حاوی آب یا بخار |
| بارهای عملیاتی (Operating Load) | نیروهای ناشی از فشار داخلی و دمای کاری | افزایش فشار در خطوط گاز |
| بارهای موقتی (Occasional Load) | نیروهای ناشی از باد، زلزله یا ضربه | شوک فشار یا لرزش شدید تجهیزات |
| بارهای حرارتی (Thermal Load) | تغییرات ناشی از انبساط یا انقباض حرارتی | افزایش طول در خطوط بخار |
| بارهای محیطی (Environmental Load) | خوردگی، رطوبت، نشست سازه و ارتعاشات | محیط‌های خورنده یا پر ارتعاش |
تقسیم‌بندی کلی ساپورت‌ها
به‌طور کلی، ساپورت‌ها به دو گروه اصلی تقسیم می‌شوند:
- Rigid Supports (ساپورت صلب): لوله را در موقعیت مشخصی نگه می‌دارند و مانع از هرگونه حرکت می‌شوند، مانند بست های فلزی و غیر فلزی.
- Flexible Supports (ساپورت انعطاف‌پذیر): اجازه حرکت کنترل‌شده را در اثر تغییرات حرارتی یا بارهای موقتی می‌دهند.

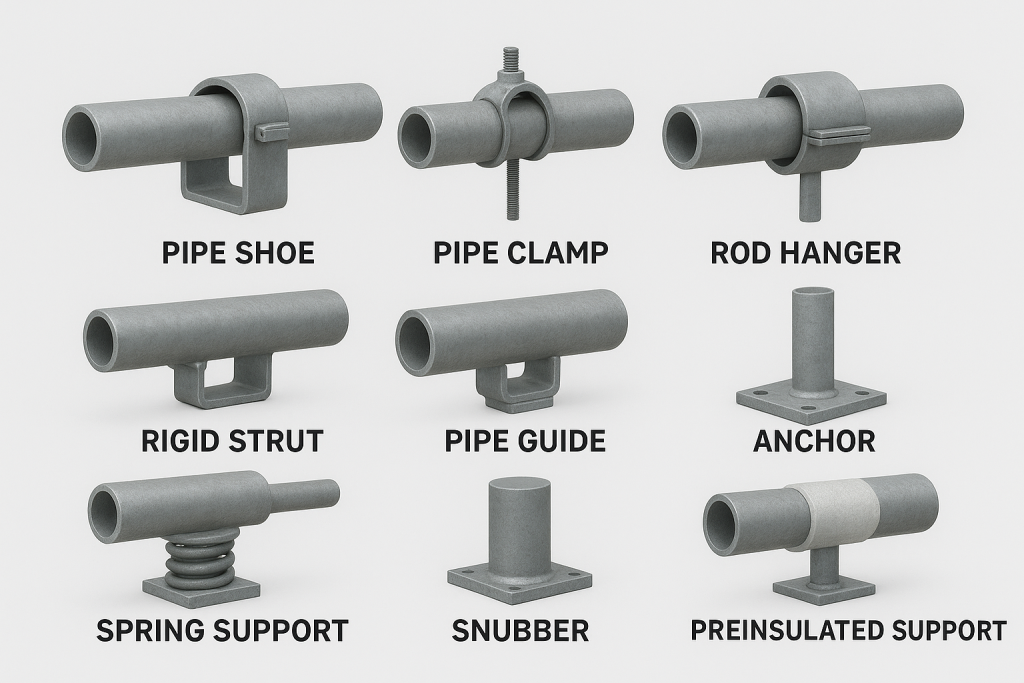

انواع متداول ساپورت در سیستم‌های پایپینگ
در جدول زیر، رایج‌ترین ساپورت‌هایی که در طراحی خطوط لوله صنعتی مورد استفاده قرار می‌گیرند، آورده شده‌اند:
| نوع ساپورت | نام انگلیسی | توضیح کاربرد |
|---|---|---|
| ۱. ساپورت کف‌نشین | Pipe Shoe | لوله روی صفحه فلزی قرار می‌گیرد؛ مناسب خطوط افقی و سنگین |
| ۲. ساپورت گیره‌ای | Pipe Clamp | لوله توسط گیره فلزی مهار می‌شود؛ برای کنترل حرکت عرضی |
| ۳. ساپورت آویزان | Rod Hanger | لوله از سقف آویزان می‌شود؛ برای صرفه‌جویی در فضا |
| ۴. ساپورت سخت یا میله‌ای | Rigid Strut | جلوگیری از حرکت لوله در جهت خاص؛ تحمل نیروی کششی و فشاری |
| ۵. ساپورت هدایت‌کننده | Pipe Guide | کنترل مسیر حرکت لوله در راستای طولی و حذف حرکات جانبی |
| ۶. ساپورت لنگر یا مهارکننده | Anchor | ثابت نگه داشتن کامل لوله در سه محور؛ جلوگیری از هر نوع جابجایی |
| ۷. ساپورت فنری | Spring Support | جذب حرکت عمودی؛ شامل نوع متغیر و ثابت برای خطوط داغ |
| ۸. ضربه‌گیر | Snubber | کنترل شوک‌های ناگهانی یا ارتعاش؛ قفل شونده در حالت دینامیکی |
| ۹. ساپورت عایق‌دار | Pre-insulated Support | جلوگیری از انتقال حرارت میان لوله و سازه |
| ۱۰. پایه کمکی | Dummy Leg | پشتیبانی از زانوها یا انشعابات سنگین لوله |
اصول طراحی ساپورت‌ها
طراحی مناسب ساپورت، از تحلیل بارها تا انتخاب متریال، نیازمند رعایت اصول مهندسی زیر است:
- محاسبه دقیق نیروها و گشتاورها: هر ساپورت باید ظرفیت تحمل بار مورد انتظار را داشته باشد.
- انتخاب محل نصب مناسب: ساپورت‌ها نباید در نزدیکی زانوها یا فلنج‌ها نصب شوند تا از تمرکز تنش جلوگیری شود.
- در نظر گرفتن انبساط حرارتی: در خطوط داغ باید از ساپورت‌های لغزنده یا فنری استفاده شود.
- انتخاب متریال مقاوم: معمولاً از فولاد کربنی، استنلس استیل یا گالوانیزه گرم استفاده می‌شود.
- توجه به ارتعاشات: در سیستم‌های دارای پمپ و کمپرسور، ساپورت ضد ارتعاش ضروری است.
- دسترسی آسان برای بازرسی: ساپورت نباید مانع بازبینی یا تعمیرات دوره‌ای شود.
- مقاومت در برابر خوردگی: در محیط‌های مرطوب یا دریایی، باید از رنگ‌ها و پوشش‌های محافظ استفاده شود.
همیشه یافتن محصولات باکیفیت با قیمت رقابتی و مناسب یک چالش بوده است. در ریتاپی با انتخاب محصولات گسترده و متنوع، تجربه یک خرید آنلاین برای کاربران اختصاص یافته است.
استانداردهای طراحی ساپورت‌ها
مهم‌ترین مرجع طراحی ساپورت‌ها در سیستم‌های فرایندی، استاندارد ASME B31.3 – Process Piping است.
در بخش ۳۲۱ این استاندارد، الزامات زیر قید شده است:
- توان تحمل تمامی بارهای طراحی‌شده
- رعایت انبساط حرارتی و کنترل تنش‌ها
- اطمینان از انتقال ایمن بارها به سازه
- استفاده از متریال مناسب برای شرایط کاری و محیطی
همچنین استانداردهای MSS-SP58 و MSS-SP69، جزئیات بیشتری درباره فاصله بین ساپورت‌ها، نحوه اتصال، و روش‌های نصب ارائه می‌دهند.
خطاهای متداول در طراحی و نصب ساپورت
- انتخاب فاصله نادرست بین ساپورت‌ها
- نادیده گرفتن انبساط حرارتی در خطوط بخار
- استفاده از مواد نامناسب در محیط‌های خورنده
- طراحی پیچیده و غیرقابل ساخت در کارگاه
- عدم بازرسی پس از نصب و راه‌اندازی
این خطاها می‌توانند باعث شکست، نشتی یا ارتعاش‌های خطرناک در سیستم شوند.
جمع‌بندی
ساپورت‌های لوله بخش جدایی‌ناپذیر سیستم‌های پایپینگ در صنایع فرایندی هستند. انتخاب درست نوع ساپورت، طراحی دقیق، و رعایت استانداردهای بین‌المللی مانند ASME B31.3، تضمین‌کننده عملکرد ایمن و ماندگار شبکه لوله‌کشی است.
یک سیستم لوله‌کشی زمانی پایدار و قابل اعتماد است که ساپورت‌ها به‌درستی طراحی، نصب و نگهداری شوند — موضوعی که در هر پروژه صنعتی باید در اولویت قرار گیرد.
