مقدمه
در بسیاری از پروژههای صنعتی، از نیروگاهها و صنایع نفت و گاز گرفته تا تأسیسات آب و فاضلاب، انتخاب اشتباه شیرآلات صنعتی میتواند به توقف پروژه، افزایش هزینهها و حتی خطرات ایمنی منجر شود. یکی از رایجترین و پرهزینهترین خطاها در این مسیر، درک نادرست تفاوت بین Class و Rating در شیرآلات صنعتی است؛ مفهومی که ظاهراً ساده به نظر میرسد اما در عمل، سوءبرداشت از آن باعث انتخاب نادرست تجهیزات میشود.
بسیاری از فعالان صنعت، کلاس کاری شیرآلات صنعتی را معادل مستقیم فشار کاری سیستم در نظر میگیرند، در حالی که این دو مفهوم تفاوتهای اساسی با یکدیگر دارند. در این مقاله، بهصورت دقیق و کاربردی بررسی میکنیم که Class چیست، Rating چیست، چه تفاوتی دارند، چرا اهمیت کلاس کاری بالاست و چگونه این مفاهیم در طراحی ایمن سیستم پایپینگ نقش دارند.
Class در شیرآلات صنعتی چیست؟
Class یا همان کلاس کاری شیرآلات صنعتی، یک سیستم استاندارد برای بیان توان تحمل فشار یک تجهیز در دمای مرجع است. این مفهوم معمولاً در استانداردهای آمریکایی مانند ASME و ANSI به کار میرود و بهصورت عددی بیان میشود.
مفهوم کلاس بندی در شیرآلات
وقتی میگوییم یک شیر Class 150 یا Class 300 است، منظور این نیست که این عدد مستقیماً برابر با فشار کاری (بر حسب بار یا PSI) باشد. در واقع:
- Class نشاندهنده رده فشاری تجهیز در دمای مشخص (معمولاً ۳۸°C) است
- با افزایش دما، فشار مجاز کاهش پیدا میکند
- کلاس کاری شیرآلات صنعتی به متریال، طراحی و استاندارد ساخت وابسته است
به همین دلیل، استاندارد کلاس بندی بهعنوان یک زبان مشترک بین طراح، سازنده و مجری پروژه عمل میکند.
سیستم کلاس بندی چگونه کار میکند؟
سیستم کلاس بندی در شیرآلات و فلنجها بر اساس استانداردهایی مثل ASME B16.34 و ASME B16.5 تعریف میشود. در این سیستم، کلاسهای رایج شامل موارد زیر هستند:
- کلاس ۱۵۰
- کلاس ۳۰۰
- کلاس ۶۰۰
- کلاس ۹۰۰
- کلاس ۱۵۰۰
- کلاس ۲۵۰۰
هرچه عدد کلاس بالاتر باشد، تحمل فشار تجهیز بیشتر است، اما این تحمل فشار همواره به دما وابسته است.
مثال ساده برای درک کلاس کاری
فرض کنید یک شیر Class 300 دارید. این شیر:
- در دمای پایین، فشار بالاتری را تحمل میکند
- با افزایش دمای سیال، فشار مجاز آن کاهش مییابد
- اگر در دمای بالا استفاده شود، ممکن است فشار کاری مجاز آن حتی کمتر از انتظار شما باشد
اینجاست که بسیاری از اشتباهات طراحی رخ میدهد.
Rating چیست و چه تفاوتی با Class دارد؟
Rating یا ریتینگ شیرآلات صنعتی بهطور مستقیم به فشار واقعی قابل تحمل تجهیز در شرایط کاری مشخص اشاره دارد. در واقع، اگر Class یک چارچوب استاندارد است، Rating ترجمه عملی آن در دما و شرایط واقعی است.
تعریف ریتینگ در صنعت پایپینگ
ریتینگ معمولاً شامل موارد زیر است:
- فشار طراحی (Design Pressure)
- فشار کاری (Working Pressure)
- دمای سیال
- متریال بدنه
- نوع اتصال (فلنجی، دندهای، جوشی)
به همین دلیل، ریتینگ مفهومی پویا است، در حالی که کلاس یک ردهبندی اسمی استاندارد محسوب میشود.
فشار طراحی و فشار کاری چه تفاوتی دارند؟
برای درک بهتر Rating، باید تفاوت این دو مفهوم را بدانیم:
فشار طراحی (Design Pressure)
- بیشترین فشاری که سیستم ممکن است در شرایط بحرانی تجربه کند
- معمولاً شامل ضریب اطمینان است
- مبنای انتخاب کلاس شیرآلات صنعتی و تجهیزات
فشار کاری (Working Pressure)
- فشار واقعی و مداومی که سیستم در حالت عادی تجربه میکند
- معمولاً کمتر از فشار طراحی است
ریتینگ شیرآلات صنعتی باید بالاتر یا حداقل برابر با فشار طراحی سیستم باشد.

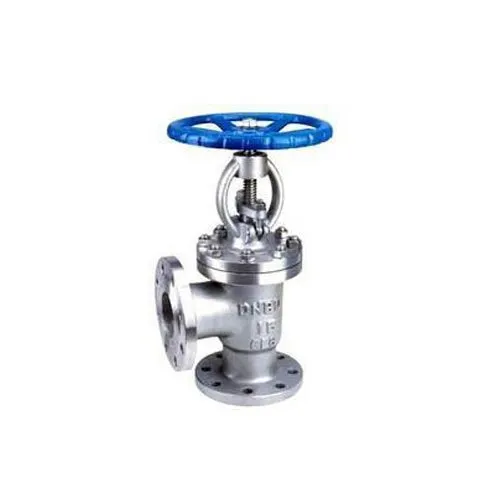

بررسی کلاسهای رایج شیرآلات صنعتی
- مناسب سیستمهای کمفشار
- کاربرد در تاسیسات عمومی، آبرسانی و HVAC
- حساس به افزایش دما
- مناسب فشارهای متوسط
- کاربرد گسترده در صنایع نفت، گاز و پتروشیمی
- تعادل مناسب بین قیمت و ایمنی
کلاس ۹۰۰
- مخصوص فشارهای بالا
- استفاده در فرآیندهای حساس صنعتی

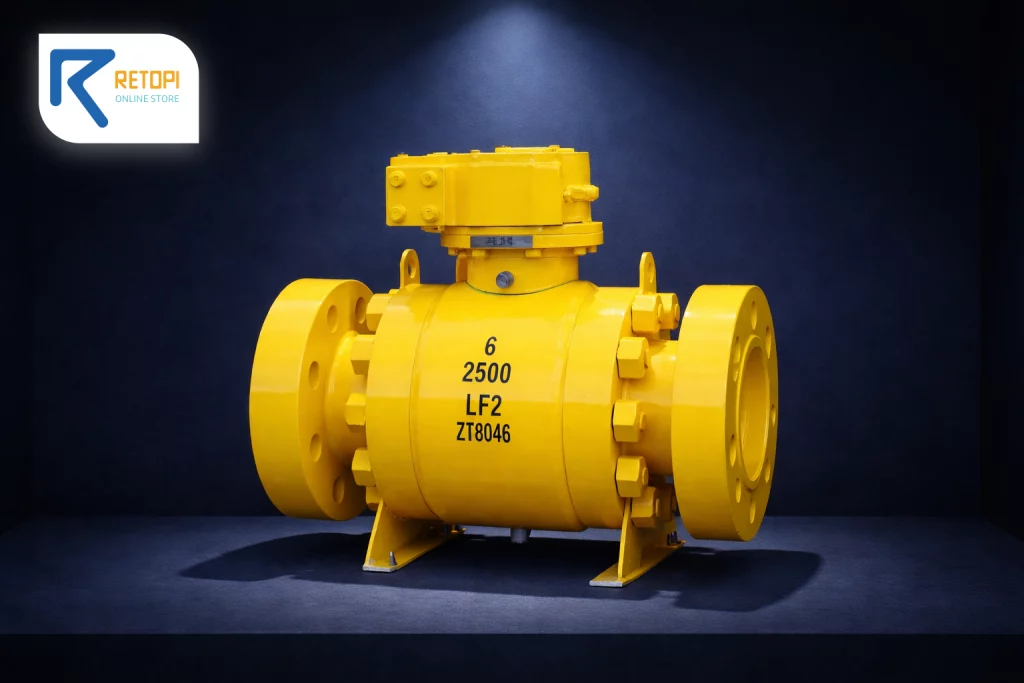

کلاس ۱۵۰۰ و ۲۵۰۰
- کاربردهای خاص و فوقفشار
- صنایع سنگین، پالایشگاهها و خطوط بحرانی
- نیازمند طراحی دقیق و متریال خاص
ریتینگ فلنج و ریتینگ لوله فولادی
مفهوم Rating فقط محدود به شیرآلات نیست.
ریتینگ فلنج
- تعیینکننده فشار قابل تحمل فلنج در دماهای مختلف
- باید با کلاس شیر و لوله هماهنگ باشد
ریتینگ لوله فولادی
- وابسته به Schedule، متریال و ضخامت
- اگر ریتینگ لوله کمتر از شیر باشد، کل سیستم ضعیف محسوب میشود
در طراحی اصولی، ضعیفترین جزء سیستم، معیار نهایی ایمنی است.
چگونه Class و Rating را درست انتخاب کنیم؟
برای انتخاب صحیح، این مراحل توصیه میشود:
- تعیین دقیق فشار طراحی
- بررسی دمای کاری سیال
- انتخاب کلاس مناسب بر اساس استاندارد فشار
- تطبیق ریتینگ شیر، فلنج و لوله
- مشاوره فنی قبل از خرید
در ریتاپی، این فرآیند با همراهی کارشناسان فنی انجام میشود تا از اشتباهات رایج جلوگیری شود.
اشتباهات رایج در انتخاب کلاس و ریتینگ
- انتخاب کلاس صرفاً بر اساس فشار کاری
- نادیده گرفتن دمای سیال
- عدم تطابق ریتینگ فلنج و شیر
- فرض برابر بودن Class و فشار واقعی
- استفاده از کلاس پایین برای کاهش هزینه
این اشتباهات معمولاً هزینهای چند برابر صرفهجویی اولیه ایجاد میکنند.
تفاوت نگاه خریدمحور و نگاه مهندسی به Class و Rating
یکی از ریشههای اصلی اشتباه در انتخاب کلاس و ریتینگ، تفاوت بین دو نوع نگاه است:
- نگاه خریدمحور:
تمرکز بر قیمت پایینتر، بدون توجه عمیق به فشار طراحی و شرایط کاری - نگاه مهندسی:
تمرکز بر ایمنی، طول عمر، استاندارد کلاس بندی و عملکرد پایدار سیستم
در نگاه مهندسی، کلاس ۱۵۰ یا کلاس ۳۰۰ فقط یک عدد نیست. بلکه نتیجه تحلیل فشار کاری، فشار طراحی، دما و نوع سیال است. این همان نقطهای است که مشاوره فنی پیش از خرید اهمیت پیدا میکند و از بسیاری از هزینههای پنهان آینده جلوگیری میشود.
خرید اینترنتی شیرآلات صنعتی
همیشه یافتن محصولات باکیفیت با قیمت رقابتی و مناسب یک چالش بوده است. در شرکت ریتاپی با انتخاب محصولات گسترده و متنوع، تجربه یک خرید آنلاین برای کاربران اختصاص یافته است.
جمعبندی: Class ≠ Rating
اگر بخواهیم ساده بگوییم:
- Class یک استاندارد اسمی برای ردهبندی فشار است
- Rating بیانگر توان واقعی تحمل فشار در شرایط مشخص است
- این دو مکمل هم هستند، نه جایگزین یکدیگر
درک درست این تفاوت، پایه طراحی ایمن و حرفهای سیستمهای صنعتی است.
سوالات متداول (FAQ)
آیا Class 300 همیشه برای فشارهای متوسط مناسب است؟
خیر. دمای کاری نقش تعیینکننده دارد و ممکن است نیاز به کلاس بالاتر باشد.
آیا میتوان کلاس شیر را بالاتر از نیاز انتخاب کرد؟
بله، اما باید هزینه و توجیه فنی آن بررسی شود.
آیا Class و Rating در همه استانداردها یکسان هستند؟
خیر. استانداردهای اروپایی (PN) رویکرد متفاوتی دارند.
آیا ریتینگ لوله فولادی از شیر مهمتر است؟
همه اجزای سیستم باید همسطح یا بالاتر از فشار طراحی باشند.
