مقدمه
پینچ ولوها (Pinch Valve) به دلیل ساختار ساده، آببندی فوقالعاده و عملکرد مطمئن، یکی از بهترین گزینهها برای کنترل جریان سیالات ساینده، خورنده و دوغابها محسوب میشوند. اما نکتهای که بسیاری از کاربران در نگاه اول به آن توجه نمیکنند، این است که مهمترین قطعه این شیر، اسلیو (Sleeve) است.
در واقع اگر بخواهیم پینچ ولو را به بدن انسان تشبیه کنیم، اسلیو همان قلب آن است. عملکرد صحیح شیر، میزان آببندی، طول عمر، مقاومت در برابر سایش و حتی هزینههای نگهداری، همگی به کیفیت و طراحی این قطعه وابسته هستند.
انتخاب یک اسلیو مناسب، علاوه بر افزایش عمر تجهیزات، باعث کاهش توقف خطوط تولید، کاهش هزینه تعمیرات و افزایش راندمان سیستم میشود. به همین دلیل شناخت انواع طراحی و متریال اسلیو، برای هر مهندس، مدیر نگهداری و مسئول خرید تجهیزات صنعتی ضروری است.
اسلیو در پینچ ولو چیست؟
اسلیو یک لوله الاستومری انعطافپذیر است که داخل بدنه پینچ ولو قرار میگیرد و تنها بخشی از شیر است که با سیال در تماس مستقیم قرار دارد.
زمانی که عملگر شیر (پنوماتیکی، دستی یا هیدرولیکی) فعال میشود، بدنه شیر از دو طرف اسلیو را فشرده میکند. در نتیجه مسیر عبور سیال کاملاً بسته میشود. با برداشتن فشار نیز اسلیو به حالت اولیه خود بازمیگردد و جریان دوباره برقرار میشود.
برخلاف بسیاری از شیرهای صنعتی که قطعات فلزی مستقیماً با سیال در تماس هستند، در پینچ ولو تنها اسلیو با ماده عبوری تماس دارد. همین ویژگی باعث شده این شیرها برای انتقال مواد ساینده، خورنده، پودرها، دوغابها و حتی سیالات دارای ذرات جامد، انتخابی ایدهآل باشند.
اهمیت اسلیو در عملکرد پینچ ولو
شاید در ظاهر بدنه شیر مهمترین بخش به نظر برسد، اما واقعیت چیز دیگری است. کیفیت اسلیو مستقیماً روی عملکرد کل سیستم تأثیر میگذارد.
یک اسلیو استاندارد باعث میشود:
- آببندی شیر کاملاً بدون نشتی انجام شود.
- افت فشار در مسیر جریان به حداقل برسد.
- مقاومت بالایی در برابر سایش ایجاد شود.
- در برابر مواد شیمیایی دوام مناسبی داشته باشد.
- عمر مفید شیر افزایش پیدا کند.
- هزینههای تعمیر و نگهداری کاهش یابد.
از طرف دیگر، استفاده از اسلیوی که متناسب با نوع سیال انتخاب نشده باشد، میتواند باعث ترکخوردگی، پارگی، تغییر شکل یا کاهش عملکرد شیر شود. در نتیجه، انتخاب صحیح این قطعه یک سرمایهگذاری هوشمندانه برای هر واحد صنعتی است.

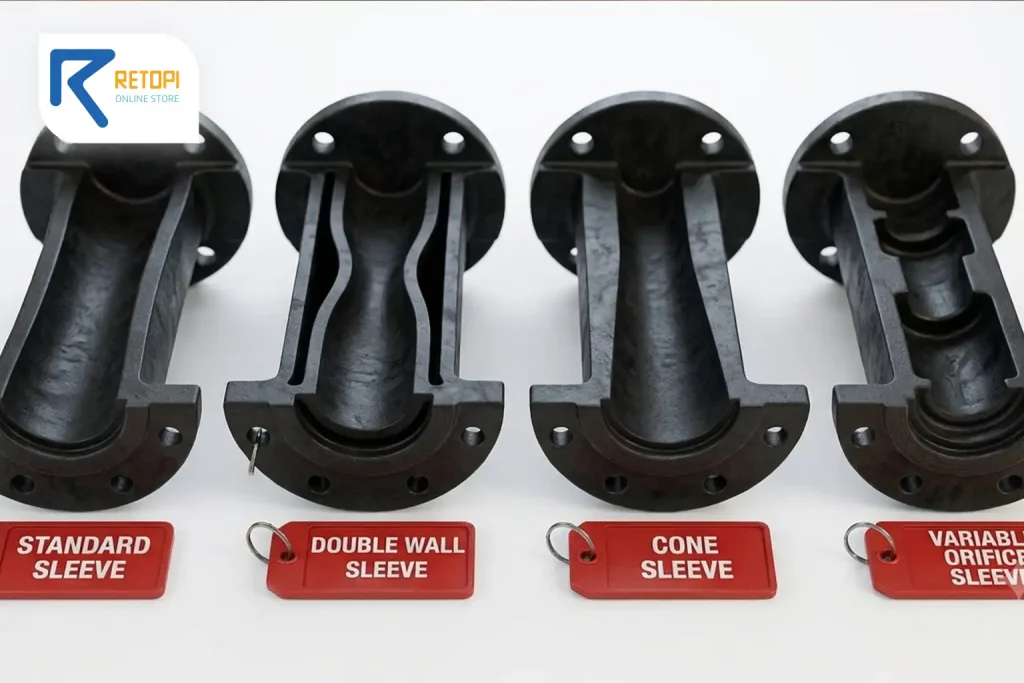

انواع طراحی اسلیو در پینچ ولو
یکی از مهمترین مزیتهای پینچ ولوها، امکان طراحی اسلیو متناسب با شرایط مختلف فرآیندی است. بسته به نوع سیال، فشار کاری، میزان سایش و کاربرد صنعتی، اسلیوها در مدلهای مختلفی تولید میشوند.
۱. Standard Sleeve (اسلیو استاندارد)
اسلیو استاندارد رایجترین نوع طراحی در پینچ ولوها است.
این مدل برای اکثر کاربردهای صنعتی که فشار و شرایط کاری معمولی دارند استفاده میشود و تعادل بسیار خوبی میان قیمت، طول عمر و عملکرد ایجاد میکند.
مزایا
- قیمت اقتصادی
- نصب آسان
- عملکرد مناسب در اکثر صنایع
- تعمیر و تعویض سریع
این مدل در صنایع آب و فاضلاب، انتقال دوغاب، معادن و صنایع غذایی کاربرد فراوانی دارد.
۲. Double Wall Sleeve (اسلیو دوجداره)
در شرایطی که فشار کاری بالا باشد یا ایمنی اهمیت ویژهای داشته باشد، از اسلیو دوجداره استفاده میشود.
در این طراحی، دو لایه مجزا روی یکدیگر قرار گرفتهاند که مقاومت مکانیکی و طول عمر اسلیو را افزایش میدهد.
مزایا
- مقاومت بیشتر در برابر فشار
- ایمنی بالاتر
- دوام طولانیتر
- کاهش احتمال پارگی
این نوع اسلیو بیشتر در صنایع معدنی، سیمان، فرآوری مواد معدنی و خطوط انتقال دوغابهای سنگین استفاده میشود.
۳. Cone Sleeve (اسلیو مخروطی)
در برخی فرآیندها لازم است سرعت عبور سیال تغییر کند یا از تجمع مواد جلوگیری شود. در چنین شرایطی اسلیو مخروطی بهترین گزینه است.
قطر داخلی این اسلیو در طول مسیر تغییر میکند و باعث بهبود الگوی جریان میشود.
مزایا
- کاهش احتمال گرفتگی
- بهبود سرعت جریان
- مناسب برای سیالات غلیظ
- عملکرد بهتر در انتقال مواد چسبنده
صنایع شیمیایی، غذایی و انتقال مواد با ویسکوزیته بالا از این طراحی استفاده زیادی میکنند.
۴. Variable Orifice Sleeve (اسلیو با دهانه متغیر)
این طراحی برای کاربردهایی توسعه یافته که علاوه بر قطع و وصل جریان، نیاز به کنترل دقیق دبی نیز وجود دارد.
در این مدل، هندسه داخلی اسلیو به گونهای طراحی شده که تغییرات جریان به شکل کنترلشدهتری انجام شود.
مزایا
- کنترل بهتر جریان
- کاهش آشفتگی سیال
- افزایش دقت فرآیند
- مناسب برای خطوط حساس
این نوع طراحی معمولاً در فرآیندهایی استفاده میشود که تنظیم دقیق جریان اهمیت بالایی دارد.

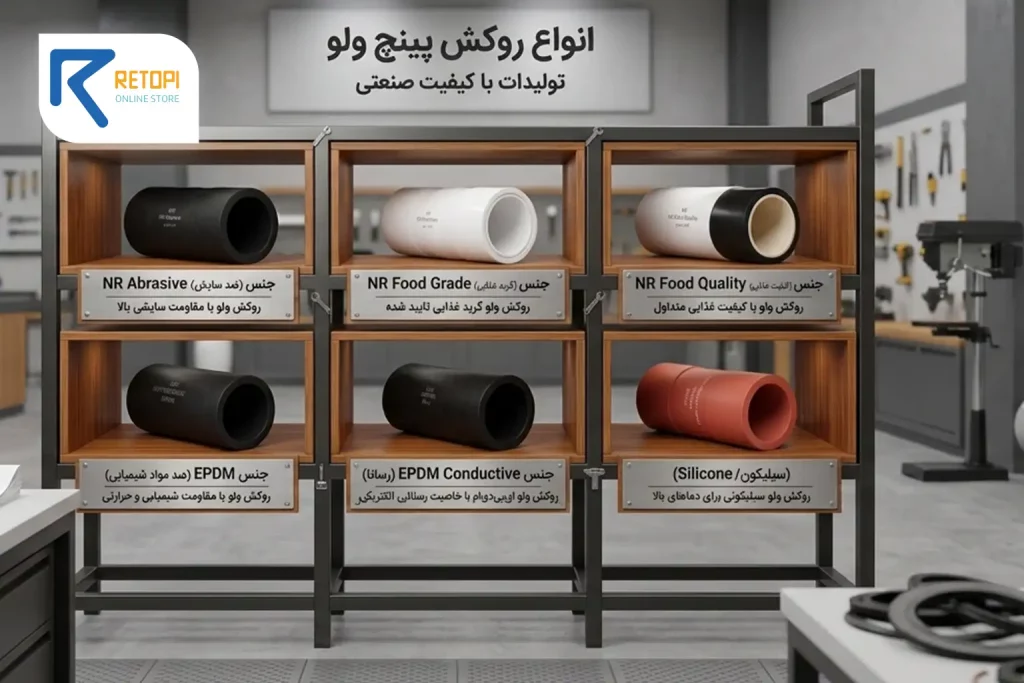

انواع متریال اسلیو پینچ ولو
نوع طراحی تنها بخشی از انتخاب اسلیو است. بخش مهمتر، انتخاب متریال مناسب بر اساس شرایط کاری است.
هر ماده ویژگیهای خاص خود را دارد و برای کاربرد مشخصی طراحی شده است.
لاستیک طبیعی (Natural Rubber)
این متریال یکی از پرکاربردترین گزینهها محسوب میشود.
ویژگیها:
- مقاومت سایشی بسیار بالا
- انعطافپذیری عالی
- مناسب برای دوغابها
- عمر طولانی
کاربرد:
- معادن
- صنایع معدنی
- انتقال شن و ماسه
- دوغابهای ساینده
EPDM
EPDM مقاومت بسیار خوبی در برابر آب داغ، بخار و بسیاری از مواد شیمیایی دارد.
ویژگیها:
- مقاومت شیمیایی بالا
- مقاومت در برابر ازن
- تحمل دمای مناسب
- دوام زیاد
کاربرد:
- تصفیه آب
- صنایع غذایی
- صنایع دارویی
- مواد شیمیایی
NBR (نیتریل)
اگر سیال حاوی روغن یا مشتقات نفتی باشد، نیتریل انتخاب مناسبی است.
ویژگیها:
- مقاومت بالا در برابر روغن
- تحمل سوختها
- انعطاف مناسب
کاربرد:
- صنایع نفت
- پتروشیمی
- روغنهای صنعتی
Neoprene
این متریال تعادل مناسبی میان مقاومت شیمیایی و مقاومت مکانیکی ایجاد میکند.
ویژگیها:
- مقاومت در برابر شرایط محیطی
- مقاومت در برابر سایش
- دوام بالا
کاربرد:
- صنایع عمومی
- خطوط انتقال مواد
Viton (FKM)
برای دماهای بالا و مواد شیمیایی خورنده، وایتون یکی از بهترین گزینهها است.
ویژگیها:
- تحمل دمای بالا
- مقاومت شیمیایی فوقالعاده
- طول عمر زیاد
کاربرد:
- صنایع شیمیایی
- پالایشگاهها
- فرآیندهای دمای بالا
چگونه بهترین اسلیو را انتخاب کنیم؟
انتخاب اسلیو نباید تنها بر اساس قیمت انجام شود. در واقع، انتخاب نادرست میتواند هزینههای تعمیرات و توقف تولید را چند برابر کند.
پیش از خرید بهتر است این موارد بررسی شوند:
- نوع سیال
آیا سیال خورنده است یا ساینده؟ آیا ذرات جامد دارد یا خیر؟
- دمای کاری
هر متریال محدوده دمایی مشخصی دارد.
- فشار سیستم
برخی طراحیها برای فشارهای بالا مناسبتر هستند.
- میزان دفعات باز و بسته شدن شیر
در خطوطی که شیر به دفعات زیاد عمل میکند، اسلیو باید انعطاف و دوام بالایی داشته باشد.
- شرایط محیطی
تابش خورشید، ازن، مواد شیمیایی و رطوبت نیز روی انتخاب متریال اثرگذار هستند.

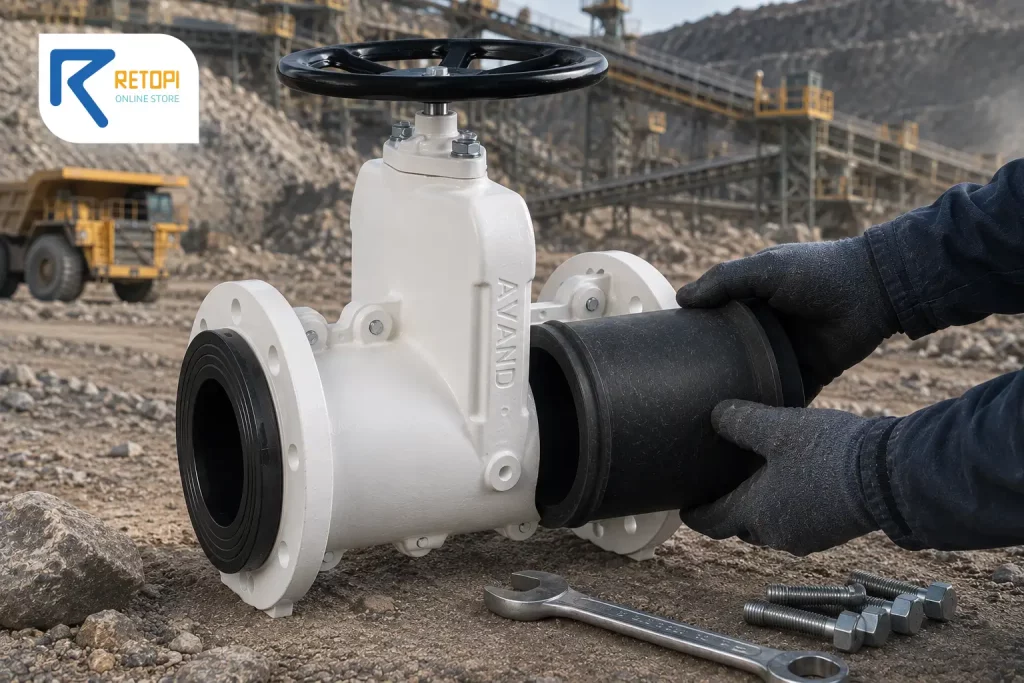

یکی از مهمترین مزایای اسلیو؛ قابلیت تعویض
یکی از ویژگیهای ارزشمند پینچ ولو این است که در صورت فرسوده شدن اسلیو، نیازی به تعویض کل شیر نیست.
اسلیو یک قطعه مصرفی محسوب میشود و میتوان آن را بهصورت جداگانه تهیه و جایگزین کرد. این ویژگی باعث میشود:
- هزینه تعمیرات بهشدت کاهش پیدا کند.
- زمان توقف خط تولید کمتر شود.
- نیازی به خرید مجدد شیر کامل نباشد.
- عمر مفید تجهیزات افزایش یابد.
این مزیت بهویژه در صنایع معدنی، فولاد، سیمان و فرآوری مواد معدنی که استهلاک تجهیزات بالاست، اهمیت بسیار زیادی دارد.
خرید شیرآلات آوند
همیشه یافتن محصولات باکیفیت با قیمت رقابتی و مناسب یک چالش بوده است. در شرکت ریتاپی با انتخاب محصولات گسترده و متنوع، تجربه یک خرید آنلاین برای کاربران اختصاص یافته است.
آوند، تولیدکننده پینچ ولو و اسلیو جایگزین
اگر به دنبال اسلیوی باکیفیت، متناسب با شرایط کاری خود هستید، انتخاب یک تولیدکننده متخصص اهمیت زیادی دارد.
آوند علاوه بر طراحی و تولید انواع پینچ ولو، امکان تولید و تأمین اسلیو بهصورت جداگانه را نیز فراهم کرده است. این موضوع به مشتریان کمک میکند بدون نیاز به تعویض کل شیر، تنها اسلیو فرسوده را جایگزین کنند و هزینههای نگهداری تجهیزات را به میزان قابل توجهی کاهش دهند.
تیم فنی آوند با بررسی نوع سیال، فشار کاری، دما و شرایط فرآیند، مناسبترین طراحی و متریال اسلیو را پیشنهاد میدهد تا بیشترین بازدهی و طول عمر در اختیار صنایع مختلف قرار گیرد.
جمعبندی نهایی
اسلیو مهمترین قطعه در پینچ ولو است و نقش اصلی را در آببندی، کنترل جریان و افزایش طول عمر شیر ایفا میکند. انتخاب صحیح طراحی اسلیو، اعم از Standard Sleeve، Double Wall Sleeve، Cone Sleeve یا Variable Orifice Sleeve، باید بر اساس شرایط واقعی فرآیند انجام شود. همچنین انتخاب متریال مناسب مانند Natural Rubber، EPDM، NBR، Neoprene یا Viton تأثیر مستقیمی بر عملکرد و دوام تجهیزات خواهد داشت.
از سوی دیگر، قابلیت تعویض اسلیو بدون نیاز به تعویض کل شیر، یکی از مهمترین مزایای پینچ ولوها است که هزینههای تعمیر و نگهداری را به میزان قابل توجهی کاهش میدهد. اگر به دنبال یک راهکار مطمئن و اقتصادی هستید، آوند علاوه بر تولید انواع پینچ ولو، امکان طراحی و تولید اسلیو جایگزین را نیز متناسب با نیاز صنایع مختلف فراهم کرده است. انتخاب یک اسلیو استاندارد و باکیفیت، تصمیمی است که در بلندمدت ارزش واقعی خود را نشان خواهد داد.
سوالات متداول (FAQ)
اسلیو در پینچ ولو چه وظیفهای دارد؟
اسلیو تنها قطعهای است که با سیال در تماس مستقیم قرار دارد و با فشرده شدن، مسیر جریان را بهطور کامل باز یا بسته میکند. کیفیت این قطعه نقش مستقیمی در آببندی، طول عمر و عملکرد شیر دارد.
چه زمانی باید اسلیو پینچ ولو تعویض شود؟
در صورت مشاهده ترک، پارگی، کاهش خاصیت ارتجاعی، نشتی یا افت عملکرد شیر، بهتر است اسلیو تعویض شود تا از آسیب به خط تولید جلوگیری شود.
آیا امکان خرید اسلیو بهصورت جداگانه وجود دارد؟
بله. اسلیو یک قطعه قابل تعویض است و میتوان آن را بدون نیاز به تعویض کل شیر تهیه کرد. آوند نیز علاوه بر تولید پینچ ولو، اسلیوهای جایگزین را متناسب با نیاز مشتری تولید و عرضه میکند.
