مقدمه
انتخاب شیرآلات صنعتی تنها به باز و بسته کردن مسیر جریان محدود نمیشود. در بسیاری از پروژههای صنعتی، عملکرد صحیح شیرآلات نقش مستقیمی در کاهش هزینههای نگهداری، جلوگیری از توقف خطوط تولید و افزایش طول عمر تجهیزات دارد. این موضوع زمانی اهمیت بیشتری پیدا میکند که سیال عبوری فقط آب یا یک مایع تمیز نباشد، بلکه ترکیبی از آب، ذرات جامد، مواد معدنی، گلولای، دوغاب یا مواد ساینده را در بر بگیرد.
چنین سیالاتی به دلیل ماهیت ساینده خود، بهمرور زمان باعث فرسایش قطعات داخلی تجهیزات میشوند. به همین دلیل، بسیاری از شیرهای متداول مانند شیر پروانهای، شیر کشویی یا بال ولو در این شرایط با مشکلاتی مانند کاهش آببندی، گیر کردن ذرات جامد، افزایش استهلاک و هزینههای تعمیرات مواجه میشوند.
در این میان، پینچ ولو (Pinch Valve) بهعنوان یکی از کاربردیترین انواع شیرآلات صنعتی شناخته میشود. طراحی متفاوت این شیر باعث شده است تا در شرایطی که سایر شیرها عملکرد مطلوبی ندارند، بتواند جریان سیالات سخت و ساینده را با اطمینان بیشتری کنترل کند. در ادامه با ساختار، نحوه عملکرد، مزایا و مهمترین کاربردهای شیر پینچ ولو آشنا میشویم.

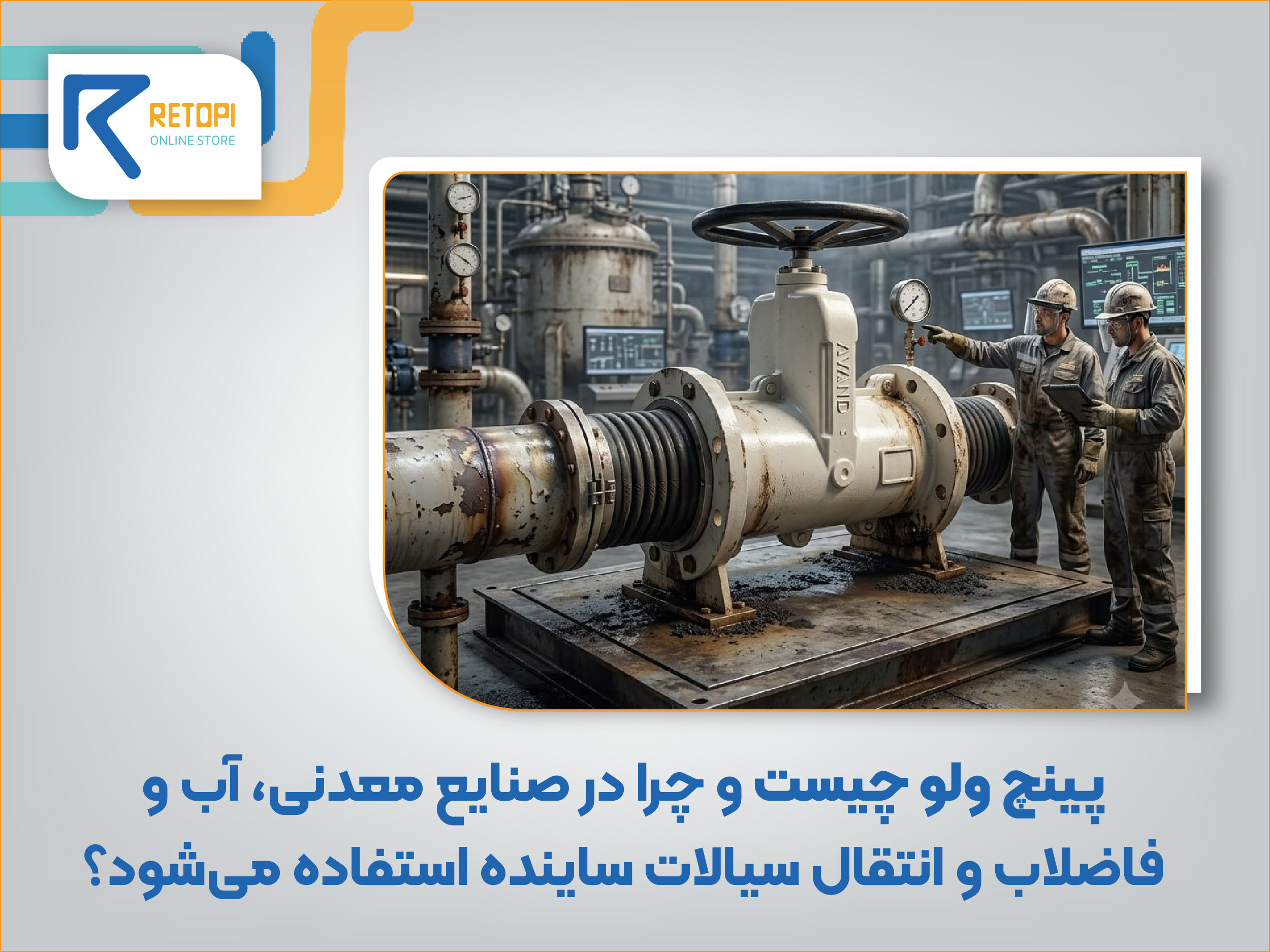

پینچ ولو چیست؟
پینچ ولو یا شیر پینچ، نوعی شیر صنعتی است که برای قطع، وصل یا کنترل جریان سیالات طراحی شده است. تفاوت اصلی این شیر با سایر شیرآلات صنعتی در نحوه کنترل جریان است. در حالی که بسیاری از شیرها از قطعات فلزی مانند دیسک، گیت یا توپی برای مسدود کردن مسیر استفاده میکنند، پینچ ولو با فشرده کردن یک لاینر یا غلاف لاستیکی انعطافپذیر جریان سیال را کنترل میکند.
به بیان ساده، در این شیر هیچ قطعه فلزی در مسیر مستقیم سیال قرار نمیگیرد. تنها بخشی که با سیال تماس دارد، لاینر لاستیکی است. همین ویژگی باعث میشود ذرات جامد و مواد ساینده آسیب کمتری به اجزای داخلی وارد کنند و احتمال خرابی تجهیزات به میزان قابل توجهی کاهش یابد.
طراحی ساده اما هوشمندانه پینچ ولو، آن را به گزینهای ایدهآل برای انتقال دوغاب، گل حفاری، لجن، پساب صنعتی و سایر سیالات دارای ذرات جامد تبدیل کرده است.
شیر پینچ چگونه کار میکند؟

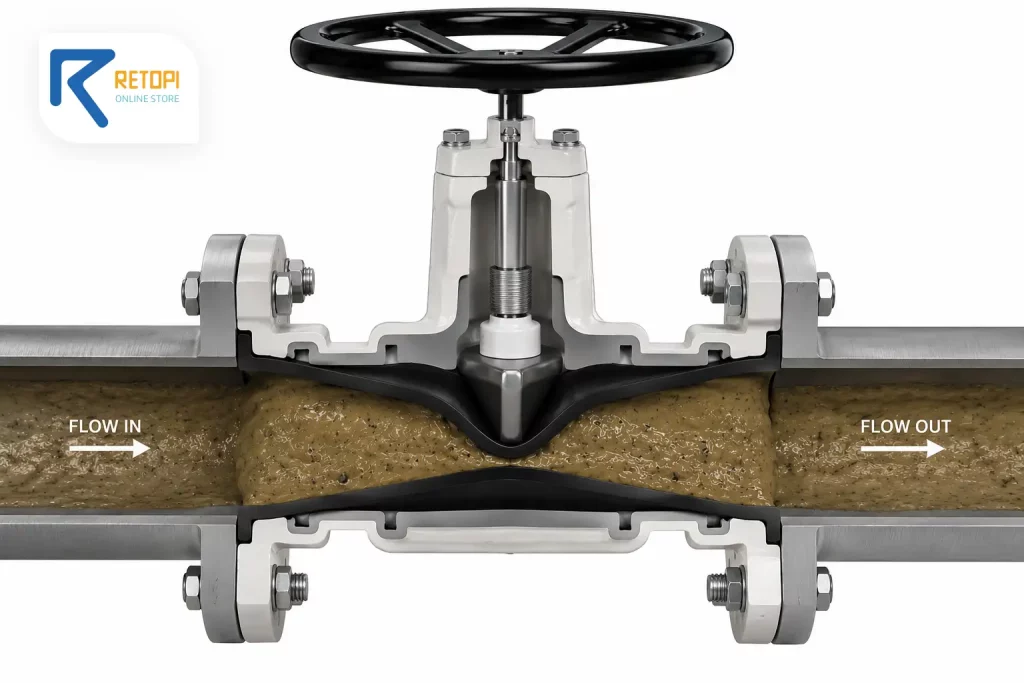

عملکرد پینچ ولو بر پایه تغییر شکل لاینر لاستیکی انجام میشود. زمانی که شیر در وضعیت باز قرار دارد، لاینر کاملاً باز است و سیال بدون مانع از داخل آن عبور میکند. در این حالت، به دلیل نبود قطعات اضافی در مسیر جریان، افت فشار بسیار کم خواهد بود.
با دریافت فرمان از سیستم کنترل، عملگر شیر فعال میشود. این عملگر بسته به نوع طراحی میتواند دستی، پنوماتیکی یا هیدرولیکی باشد. پس از فعال شدن، فشار از دو طرف به لاینر لاستیکی وارد میشود و آن را به سمت مرکز جمع میکند.
با ادامه این فرآیند، سطح مقطع عبور سیال کوچکتر شده و در نهایت مسیر جریان بهطور کامل بسته میشود. پس از قطع جریان، دو سطح داخلی لاینر روی یکدیگر قرار میگیرند و آببندی کاملی ایجاد میکنند.
از آنجا که مکانیزم عملکرد این شیر بسیار ساده است و قطعات متحرک در مسیر سیال وجود ندارند، احتمال گیر کردن ذرات جامد یا ایجاد رسوب در داخل شیر به حداقل میرسد.
اجزای اصلی پینچ ولو
اگرچه طراحی پینچ ولو نسبت به بسیاری از شیرهای صنعتی سادهتر است، اما هر بخش آن نقش مهمی در عملکرد صحیح شیر دارد.
بدنه شیر
بدنه وظیفه محافظت از اجزای داخلی و تحمل فشارهای مکانیکی را بر عهده دارد. این بخش معمولاً از چدن، فولاد یا استنلس استیل ساخته میشود تا مقاومت کافی در شرایط صنعتی داشته باشد.
لاینر یا غلاف لاستیکی
لاینر مهمترین بخش پینچ ولو محسوب میشود. این قطعه مستقیماً با سیال در تماس است و وظیفه کنترل جریان را بر عهده دارد. تولیدکنندگان با توجه به نوع سیال از لاستیکهای مختلفی مانند EPDM، NBR یا لاستیک طبیعی برای ساخت این بخش استفاده میکنند.
عملگر (Actuator)
عملگر نیروی لازم برای فشرده کردن لاینر را تأمین میکند. بسته به نیاز پروژه، عملگر میتواند بهصورت دستی، پنوماتیکی یا هیدرولیکی انتخاب شود.
اتصالات ورودی و خروجی
این قسمت وظیفه اتصال شیر به خط لوله را بر عهده دارد و باید متناسب با فشار، دبی و استانداردهای سیستم انتخاب شود.
کاربرد پینچ ولو در صنایع مختلف
صنعت معدن و فرآوری مواد معدنی
صنایع معدنی یکی از اصلیترین حوزههای استفاده از پینچ ولو به شمار میروند. در این صنعت، حجم زیادی از دوغابهای معدنی شامل آب و ذرات سنگ در خطوط انتقال جابهجا میشود.
این دوغابها ممکن است حاوی سنگ آهن، مس، طلا، سرب، روی یا سایر مواد معدنی باشند. عبور مداوم این ذرات از داخل تجهیزات، فرسایش شدیدی ایجاد میکند و عمر بسیاری از شیرهای معمولی را کاهش میدهد.
پینچ ولو به دلیل مقاومت بالا در برابر سایش، در بخشهای مختلف فرآوری مواد معدنی مانند خطوط انتقال دوغاب، واحدهای تغلیظ، سیستمهای آبگیری و انتقال باطله کاربرد گستردهای دارد.
صنعت سیمان
کارخانههای سیمان نیز با حجم بالایی از مواد ساینده سروکار دارند. انتقال دوغاب سیمان، کنترل مواد اولیه و جابهجایی مخلوطهای پودری همراه با آب از جمله فرآیندهایی هستند که به شیرآلات مقاوم نیاز دارند.
استفاده از پینچ ولو در این بخشها باعث کاهش استهلاک تجهیزات، افزایش پایداری خط تولید و کاهش هزینههای تعمیرات میشود.
صنعت فولاد
در واحدهای فولادسازی، بسیاری از خطوط انتقال با سیالاتی سروکار دارند که علاوه بر آب، حاوی ذرات فلزی، گلولای و پسماندهای صنعتی هستند. این ترکیبات میتوانند در مدت کوتاهی باعث فرسایش تجهیزات کنترلی شوند و عملکرد آنها را تحت تأثیر قرار دهند.
پینچ ولو به دلیل طراحی ساده و حذف قطعات فلزی از مسیر جریان، در چنین محیطهایی عملکرد قابل اعتمادی ارائه میدهد. این شیر در بخشهایی مانند انتقال دوغاب، مدیریت پسابهای صنعتی و سیستمهای خنککاری که احتمال وجود ذرات معلق در آنها بالاست، بهطور گسترده مورد استفاده قرار میگیرد.
صنعت آب و فاضلاب
برخلاف تصور بسیاری از افراد، تمام خطوط انتقال آب و فاضلاب فقط حامل آب تمیز نیستند. در تصفیهخانههای شهری و صنعتی، جریانهایی مانند لجن، پساب، مواد آلی و ذرات جامد بهطور مداوم در حال انتقال هستند.
این شرایط باعث میشود بسیاری از شیرهای متداول به مرور زمان دچار گرفتگی یا کاهش آببندی شوند. در مقابل، پینچ ولو با مسیر عبور یکنواخت و نبود قطعات مزاحم، احتمال انسداد را کاهش میدهد و کنترل جریان را با دقت بیشتری انجام میدهد.
به همین دلیل، در بخشهای مختلف تصفیهخانهها از جمله خطوط انتقال لجن، مخازن تهنشینی، واحدهای فیلتراسیون و مدیریت پسابهای صنعتی، استفاده از شیر پینچ یک راهکار مطمئن و اقتصادی محسوب میشود.
مهمترین مزایای پینچ ولو
محبوبیت پینچ ولو در صنایع مختلف تنها به دلیل طراحی متفاوت آن نیست، بلکه مجموعهای از مزایا باعث شده این شیر در بسیاری از پروژههای صنعتی به گزینه اول مهندسان تبدیل شود.
مهمترین مزایای شیر پینچ عبارتاند از:
- مقاومت بسیار بالا در برابر سایش و فرسایش
- عملکرد مناسب در انتقال دوغاب و سیالات حاوی ذرات جامد
- کاهش احتمال گرفتگی مسیر جریان
- آببندی مطمئن حتی در شرایط سخت کاری
- افت فشار کم به دلیل مسیر عبور مستقیم سیال
- تعویض آسان لاینر و کاهش هزینههای تعمیرات
- کاهش زمان توقف خطوط تولید
- افزایش طول عمر تجهیزات فرآیندی
- قابلیت استفاده با عملگرهای دستی، پنوماتیکی و هیدرولیکی
این ویژگیها باعث شدهاند پینچ ولو علاوه بر صنایع معدنی، در بسیاری از پروژههای نفت، گاز، شیمیایی و تصفیه آب نیز مورد توجه قرار گیرد.
هنگام انتخاب پینچ ولو به چه نکاتی توجه کنیم؟
انتخاب یک پینچ ولو مناسب تنها بر اساس سایز یا قیمت انجام نمیشود. برای دستیابی به بهترین عملکرد، باید شرایط واقعی فرآیند بهدقت بررسی شود.
مهمترین عوامل مؤثر در انتخاب عبارتاند از:
نوع سیال
ابتدا باید مشخص شود سیال موردنظر آب، دوغاب معدنی، مواد شیمیایی، لجن یا پساب صنعتی است. ویژگیهای هر سیال تأثیر مستقیمی بر انتخاب جنس لاینر دارد.
درصد مواد جامد
هرچه میزان ذرات جامد بیشتر باشد، اهمیت انتخاب شیر مناسب نیز افزایش پیدا میکند. در این شرایط باید از لاینرهایی با مقاومت سایشی بالاتر استفاده شود.
فشار و دمای کاری
فشار خط و دمای سیال باید با محدوده عملکرد شیر مطابقت داشته باشد. انتخاب نادرست میتواند عمر لاینر را کاهش دهد و هزینههای تعمیرات را افزایش دهد.
جنس لاینر
لاینر مهمترین بخش مصرفی پینچ ولو است. انتخاب صحیح متریال، علاوه بر افزایش طول عمر شیر، کیفیت آببندی را نیز بهبود میبخشد.
نوع عملگر
با توجه به شرایط بهرهبرداری، میتوان از عملگر دستی، پنوماتیکی یا هیدرولیکی استفاده کرد. انتخاب عملگر مناسب به میزان اتوماسیون خط تولید و شرایط عملیاتی بستگی دارد.

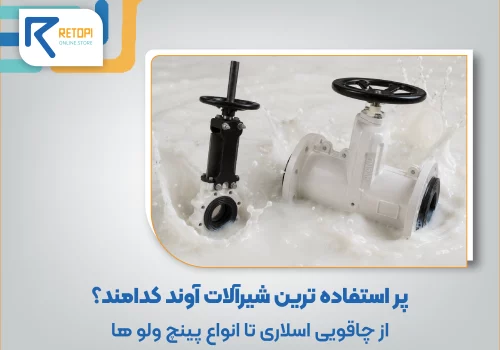

خرید شیرآلات آوند
همیشه یافتن محصولات باکیفیت با قیمت رقابتی و مناسب یک چالش بوده است. در شرکت ریتاپی با انتخاب محصولات گسترده و متنوع، تجربه یک خرید آنلاین برای کاربران اختصاص یافته است.
جمعبندی
پینچ ولو یکی از کارآمدترین شیرآلات صنعتی برای کنترل سیالات حاوی ذرات جامد، مواد ساینده و دوغابهای معدنی است. ساختار ساده، حذف قطعات فلزی از مسیر جریان و استفاده از لاینر لاستیکی، این شیر را به گزینهای مناسب برای محیطهای صنعتی سخت تبدیل کرده است.
استفاده از پینچ ولو علاوه بر افزایش قابلیت اطمینان سیستم، هزینههای تعمیر و نگهداری را کاهش میدهد و از توقفهای ناخواسته خطوط تولید جلوگیری میکند. به همین دلیل، صنایع معدن، سیمان، فولاد، آب و فاضلاب و صنایع شیمیایی از مهمترین مصرفکنندگان این نوع شیر هستند.
اگر شرایط فرآیند شما شامل انتقال سیالات ساینده، دوغاب یا مواد دارای ذرات معلق است، انتخاب یک پینچ ولو با مشخصات فنی مناسب میتواند عملکرد سیستم را بهبود دهد و هزینههای بهرهبرداری را در بلندمدت کاهش دهد.

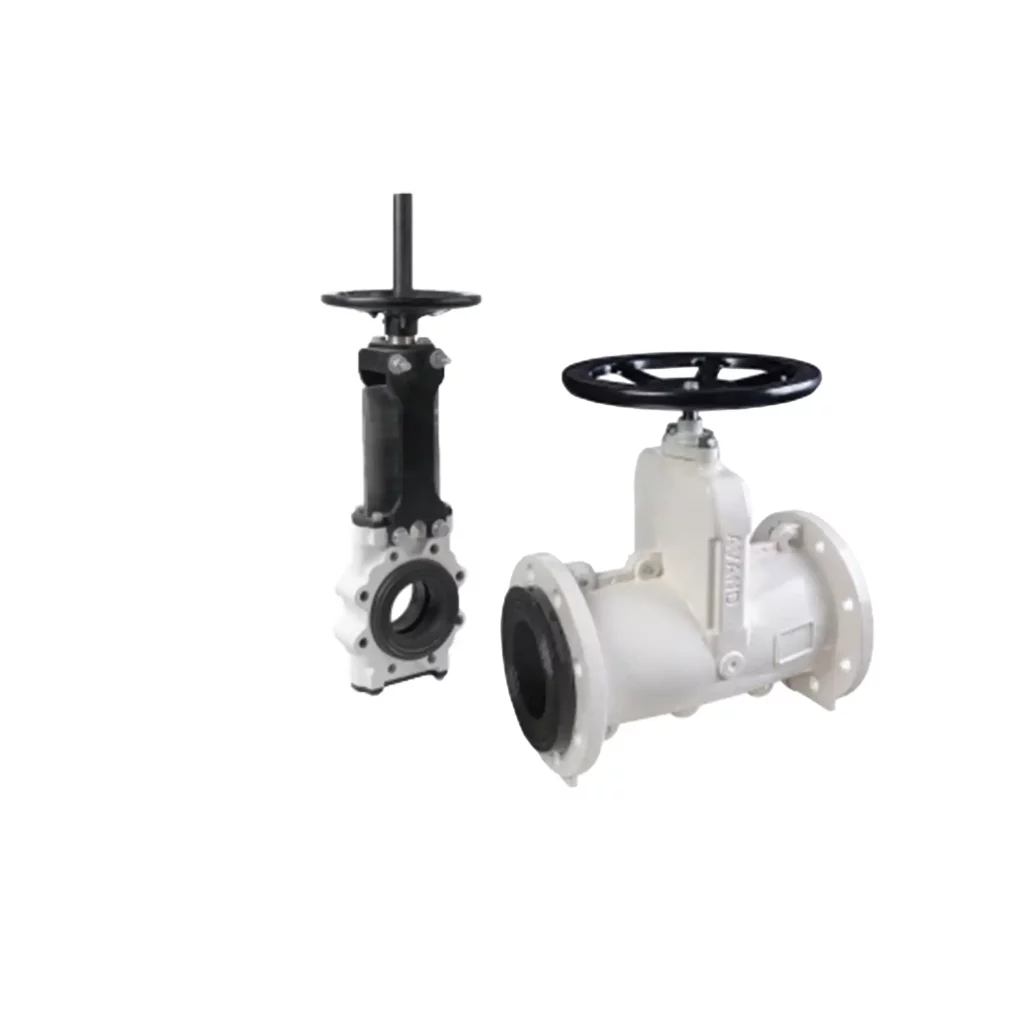

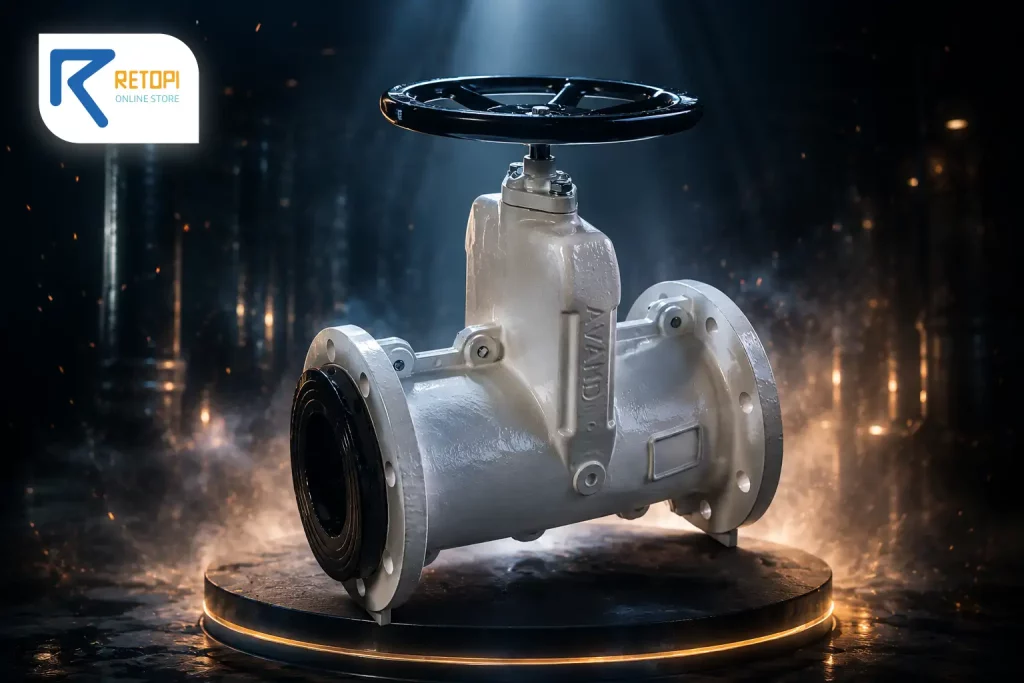

در میان تولیدکنندگان داخلی، نام پارت گستر آوند برای بسیاری از فعالان صنعتی کاملاً آشناست. این شرکت بهعنوان یکی از تولیدکنندگان تخصصی شیرآلات چاقویی و پینچ ولو در ایران شناخته میشود و محصولات آن به دلیل بدنه سفید رنگ و طراحی متمایز بهراحتی در ذهن مشتریان باقی میمانند.
سوالات متداول (FAQ)
پینچ ولو چیست؟
پینچ ولو نوعی شیر صنعتی است که با فشرده کردن یک لاینر لاستیکی، جریان سیال را قطع یا کنترل میکند. این طراحی باعث میشود شیر برای انتقال سیالات ساینده و حاوی ذرات جامد عملکرد بسیار مناسبی داشته باشد.
مهمترین کاربرد پینچ ولو چیست؟
این شیر بیشتر در صنایع معدن، فرآوری مواد معدنی، سیمان، فولاد، آب و فاضلاب، صنایع شیمیایی و خطوط انتقال دوغاب استفاده میشود.
آیا پینچ ولو فقط برای دوغاب کاربرد دارد؟
خیر. اگرچه این شیر برای انتقال دوغاب طراحی بسیار مناسبی دارد، اما در انتقال لجن، پساب صنعتی، مواد شیمیایی و حتی برخی سیالات معمولی نیز قابل استفاده است.
