مقدمه

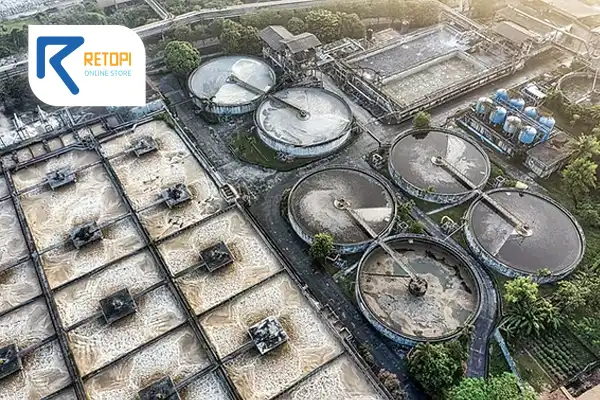

تصفیه‌خانه‌های آب و فاضلاب، نبض حیات شبکه‌های شهری و صنعتی هستند؛ جایی که آب خام یا فاضلاب ورودی باید با دقت بالا تصفیه و آماده ورود به چرخه مصرف شود. پایپینگ تصفیه‌خانه یکی از کلیدی‌ترین اجزای این فرایند است. در حقیقت، اگر تصفیه‌خانه را یک بدن زنده در نظر بگیریم، لوله‌کشی و شبکه پایپینگ همان رگ‌هایی هستند که انتقال امن، پایدار و کنترل‌شده سیالات را ممکن می‌کنند.
در این مقاله، با تکیه بر تجربه‌های واقعی پروژه‌ای و استانداردهای جهانی، تمام آنچه درباره تأسیسات آب و فاضلاب، لوله‌کشی تصفیه‌خانه، انتخاب لوله و اتصالات، و شیرآلات صنعتی تصفیه‌خانه لازم است بدانید را بررسی می‌کنیم.
پایپینگ در تصفیه‌خانه آب و فاضلاب چیست؟
پایپینگ تصفیه‌خانه سیستم یکپارچه‌ای از لوله‌ها، اتصالات، شیرآلات صنعتی، ساپورت‌ها و تجهیزات کنترلی است که وظیفه انتقال سیالات مختلف را بر عهده دارد، از جمله:
- آب خام
- لجن اولیه و ثانویه
- پساب تصفیه‌شده
- مواد شیمیایی تزریقی
- کلر و محلول‌های گندزدایی
- هوا در سیستم‌های هوادهی
در هر مرحله از تصفیه فاضلاب، شرایط سیال متفاوت است؛ به همین دلیل انتخاب تجهیزات مناسب اهمیت بسیار زیادی دارد.
چرا پایپینگ در تصفیه‌خانه‌ها حیاتی است؟
- انتقال بدون نشتی و پایدار سیالات
- افزایش راندمان سیستم هوادهی، ته‌نشینی و فیلتراسیون
- کاهش استهلاک تجهیزات و هزینه‌های نگهداری
- ایمنی کارکنان و جلوگیری از نشت مواد شیمیایی خطرناک
- افزایش طول عمر کل فرایند تصفیه
یک اشتباه کوچک در انتخاب لوله یا شیرآلات می‌تواند باعث توقف کامل عملیات تصفیه یا آلودگی شدید محیط زیست شود.
انواع سیالات و الزامات پایپینگ در تصفیه‌خانه
سیالات مختلف، ویژگی‌های متفاوتی دارند و هرکدام به جنس و نوع تجهیزات مشخص نیاز دارند:
۱– آب خام
- خورندگی متوسط
- نیاز به فشار کاری متعادل
متریال پیشنهادی:
لوله پلی‌اتیلن، GRP، PVC، چدن داکتیل
۲-آب تصفیه‌شده
- تمیز و فاقد ذرات
- استفاده در خطوط انتقال خروجی
متریال های رایج
پلی‌اتیلن، چدن داکتیل، فولاد گالوانیزه در برخی موارد
۳– فاضلاب خام
- خورندگی بالا
- وجود ذرات ساینده
جنس پرکاربرد:
چدن داکتیل، GRP، فولاد پوشش‌دار
۴-لجن
- دمای بالا
- ویسکوزیته زیاد
جنس پیشنهادی:
لاینینگ اپوکسی، فولاد کربنی پوشش‌دار، HDPE فشاربالا
۵– مواد شیمیایی کلرزنی و گندزدایی
سیالاتی مثل هیپوکلریت سدیم خورندگی شدید دارند.
متریال پرکاربرد:
PVC-U، UPVC، PVDF
صدور پیش‌فاکتور آنلاین
اجزای اصلی پایپینگ تصفیه‌خانه
۱. لوله‌ها
گزینش لوله مهم‌ترین بخش طراحی لوله‌کشی تصفیه‌خانه است.
انواع لوله‌های پرکاربرد:
۱- لوله پلی‌اتیلن (PE)
- مقاوم در برابر خوردگی
- طول عمر بالا
- نصب آسان
- مناسب انتقال آب خام، فاضلاب سبک و خروجی تصفیه‌شده
۲ -لوله GRP
- تحمل بالا در برابر مواد شیمیایی
- مناسب خطوط مدفون فشارمتوسط
۳ -لوله PVC و UPVC
- پرکاربرد برای مواد شیمیایی
- مناسب مخازن کلرزنی
۴-لوله چدن داکتیل
- پر بازده برای خطوط انتقال اصلی
- تحمل فشار بالا
- عمر مفید طولانی
۵ -لوله فولادی (درزدار و بدون درز- گالوانیزه)
- مخصوص بخش‌هایی با دمای بالا
- لجن غلیظ
- فشار و سایش زیاد
۲. اتصالات پایپینگ تصفیه‌خانه
اتصالات مورد استفاده شامل:
- فلنج
- زانو
- سه‌راهی
- کاهنده
- کوپلینگ
- جوینت انعطاف‌پذیر
اتصالات تصفیه‌خانه حتماً باید:
- فشارکاری خط را تحمل کنند
- ضدخوردگی باشند
در برابر ضربه قوچ مقاوم باشند
۳. شیرآلات صنعتی تصفیه‌خانه
مهم‌ترین شیرآلات مورد استفاده:
۱– شیر پروانه‌ای (Butterfly Valve)
- سبک
- اقتصادی
- مناسب خطوط آب خام و خروجی
۲–شیر کشویی (Gate Valve)
- مناسب قطع کامل جریان
- استفاده در مخازن، خطوط انتقال و تصفیه فاضلاب
۳– شیر یک‌طرفه (Check Valve)
- جلوگیری از برگشت جریان
- ضروری برای پمپ‌خانه‌ها
۴– شیر توپی (Ball Valve)
- عملکرد سریع
- مناسب خطوط شیمیایی و تزریق مواد
۵– شیر کنترلی و فشارشکن
- کنترل فشار
- جلوگیری از ضربه قوچ
- تثبیت دبی ورودی
۶– شیر تخلیه هوا
- حذف هوا
- جلوگیری از کاویتاسیون و آسیب پمپ
این شیرآلات پایه اصلی تأسیسات آب و فاضلاب را تشکیل می‌دهند.
خرید اینترنتی شیرآلات صنعتی
همیشه یافتن محصولات باکیفیت با قیمت رقابتی و مناسب یک چالش بوده است. در شرکت ریتاپی با انتخاب محصولات گسترده و متنوع، تجربه یک خرید آنلاین برای کاربران اختصاص یافته است.
جدول مقایسه لوله‌ها در تصفیه‌خانه آب و فاضلاب
| کاربرد اصلی | طول عمر | فشار کاری | مقاومت شیمیایی | نوع لوله |
|---|---|---|---|---|
| آب خام، خروجی تصفیه | ۵۰ سال | متوسط | بالا | PE |
| مواد شیمیایی | ۴۰ سال | کم | بسیار بالا | PVC / UPVC |
| خطوط انتقال | ۷۰ سال | بالا | متوسط | چدن داکتیل |
| لجن و سیالات دما بالا | ۳۰–۵۰ سال | بسیار بالا | بالا | فولاد پوشش‌دار |
| فاضلاب و سیالات خورنده | ۵۰ سال | متوسط | عالی | GRP |
نکات طراحی پایپینگ تصفیه‌خانه
۱. طراحی با کمترین افت فشار
- کاهش تعداد اتصالات
- استفاده از مسیرهای مستقیم
۲. توجه به خوردگی
- انتخاب جنس صحیح
- استفاده از لاینینگ اپوکسی و پوشش‌ها
۳. پیش‌بینی شوک هیدرولیکی
- نصب Air Valve
- استفاده از شیر فشارشکن
۴. قابلیت تعمیر و نگهداری
- دسترسی مناسب به شیرآلات
- نصب فلنج در نقاط کلیدی
۵. قطر مناسب
عدم انتخاب صحیح قطر باعث:
- کاهش دبی
- بالا رفتن فشار
- افزایش مصرف انرژی پمپ‌ها
می‌شود.
خطاهای رایج در لوله‌کشی تصفیه‌خانه
۱– جنس لوله نادرست
مثلاً استفاده از فولاد ساده برای مواد کلرزنی که باعث خوردگی شدید می‌شود.
۲-عدم پیش‌بینی انبساط حرارتی
در لوله‌های PE و فولادی، انبساط می‌تواند باعث شکستگی شود.
۳– اتصال‌دهی غلط
به‌خصوص در لوله‌های پلی‌اتیلن و جوینت‌ها.
۴– جانمایی اشتباه شیرآلات
نصب شیر پروانه‌ای در خط لجن چسبنده می‌تواند باعث گیرکردن دیسک شود.
۵– عدم استفاده از لرزه‌گیرها
فشارهای ناگهانی در پمپ‌خانه بسیار شایع است.
بهترین برندهای لوله و شیرآلات برای تصفیه‌خانه (مناسب بازار ایران)
- شیرآلات صنعتی: میراب، کیزایران، فاراب، سیم ایتالیا (وارداتی)
- پلی‌اتیلن و GRP: پلیران، پلیران، سداد
- لوله: کاوه، اهواز، ساوه، سپنتا
- اتصالات: مک، بنکن، توپی برزیل
چگونه مناسب‌ترین تجهیزات پایپینگ تصفیه‌خانه را انتخاب کنیم؟
۱– بر اساس نوع سیال
- خورنده → PVC, UPVC, GRP
- ساینده → فولاد پوشش‌دار، چدن داکتیل
- آب تصفیه → پلی‌اتیلن، چدن
۲– فشار و دما
خطوط لجن و مواد شیمیایی باید فشار کاری بالاتری داشته باشند.
۳– شرایط محیطی
- مدفون
- در مجاورت آفتاب
- نصب در داخل ساختمان فرآیندی
۴– بودجه پروژه
بسیاری از تصمیمات پایپینگ در تصفیه‌خانه تحت تاثیر هزینه است.
اما انتخاب ارزان‌ترین گزینه، در ۹۵٪ مواقع باعث هزینه‌های تعمیرات سنگین در آینده می‌شود.
نقش پایپینگ در مراحل مختلف تصفیه فاضلاب
مرحله ۱: ورودی و پیش‌تصفیه
- انتقال آب خام
- نصب آشغال‌گیر
- خطوط انتقال به حوض ته‌نشینی
لوله مناسب: چدن داکتیل – PE فشاربالا
مرحله ۲: ته‌نشینی اولیه
- انتقال رسوبات
- جداسازی جامدات
لوله پیشنهادی: فولاد پوشش‌دار – GRP
مرحله ۳: هوادهی
- توزیع هوا و برگشت لجن
- حساس‌ترین بخش تصفیه
شیر پیشنهادی: شیر پروانه‌ای، ایرولو، گیت ولو
مرحله ۴: ته‌نشینی ثانویه
- انتقال لجن
- گردش سیالات با مواد آلی زیاد
پیشنهاد لوله: فولاد، GRP
مرحله ۵: کلرزنی و گندزدایی
- استفاده از مواد شیمیایی بسیار خورنده
پیشنهاد مناسب: UPVC، PVDF
ولو پیشنهادی: بال ولو PVC
مرحله ۶: خروجی آب تصفیه‌شده
- انتقال آب تمیز
پایپ پیشنهادی: PE – چدن
مزایای انتخاب لوله و اتصالات مناسب در پایپینگ تصفیه‌خانه
✔ کاهش هزینه‌های تعمیرات
✔ جلوگیری از آلودگی محیط زیست
✔ افزایش راندمان فرآیندهای بیولوژیکی
✔ کاهش هدررفت آب و انرژی
✔ افزایش عمر مفید سیستم
نقش پایپینگ در پایداری پروژه‌های آب و فاضلاب
پایداری (Sustainability) در پروژه‌های آب و فاضلاب، دیگر یک مفهوم لوکس یا تکمیلی نیست، بلکه مستقیماً به بقا و بهره‌وری شهرها و صنایع وابسته است. بخش قابل‌توجهی از این پایداری، به کیفیت و طراحی صحیح پایپینگ تصفیه‌خانه بازمی‌گردد. انتخاب تجهیزات اشتباه می‌تواند باعث افزایش مصرف انرژی، هدررفت آب، و افزایش هزینه نگهداری شود.
۱. کاهش هدررفت آب
طبق گزارش وزارت نیرو، حدود ۲۵ تا ۳۰ درصد آب تصفیه‌شده در شبکه توزیع به دلیل فرسودگی لوله‌ها و عدم انتخاب صحیح متریال از بین می‌رود. این مسئله اهمیت پایپینگ اصولی در تصفیه‌خانه را چند برابر می‌کند. استفاده از:
- چدن داکتیل با پوشش داخلی
- لوله پلی‌اتیلن استاندارد
- جوینت‌های انعطاف‌پذیر
می‌تواند به‌طور چشمگیری میزان هدررفت را کاهش دهد.
۲. مصرف انرژی کمتر
هرچه اصطکاک داخلی لوله‌ها کمتر باشد، هزینه پمپاژ کاهش می‌یابد. به همین دلیل در خطوط خروجی آب تصفیه‌شده، اغلب از PE100 استفاده می‌شود؛ زیرا سطح داخلی صاف آن باعث کاهش افت فشار می‌شود.
پایپینگ تصفیه‌خانه؛ از طراحی تا اجرا (Flow Process)
یک سیستم پایپینگ اصولی در تصفیه‌خانه ۴ مرحله اصلی دارد:
۱. تحلیل سیال (Fluid Analysis)
در این مرحله بررسی می‌شود:
- دما
- pH
- نوع ذرات
- خورندگی
- ویسکوزیته
این اطلاعات تعیین می‌کند که آیا لوله GRP، PVC یا چدن مناسب‌تر است.
۲. انتخاب متریال مناسب
این مرحله به‌ویژه در پروژه‌های فاضلاب صنعتی اهمیت بالایی دارد. برای مثال:
فاضلاب صنایع غذایی → لجن سبک → پلی‌اتیلن یا GRP
فاضلاب صنایع فولاد → ذرات ساینده → فولاد لاینینگ‌دار و چدن داکتیل
۳. طراحی مسیر (Routing)
طراحی باید:
- کمترین پیچ و خم
- بیشترین دسترسی
- حداقل خطر افت فشار
داشته باشد.
مهندسان حرفه‌ای معمولاً از اصول Pipe Stress Analysis استفاده می‌کنند تا از تنش‌های اضافی و شکستگی جلوگیری کنند.
۴. نصب و اجرای پایپینگ
در این مرحله:
- ساپورت‌گذاری
- تست هیدرواستاتیک
- نصب شیرآلات
- عایق‌کاری و تست نشتی
انجام می‌شود.
اجرای اصولی، ضامن عملکرد ۳۰ تا ۵۰ ساله سیستم پایپینگ است.

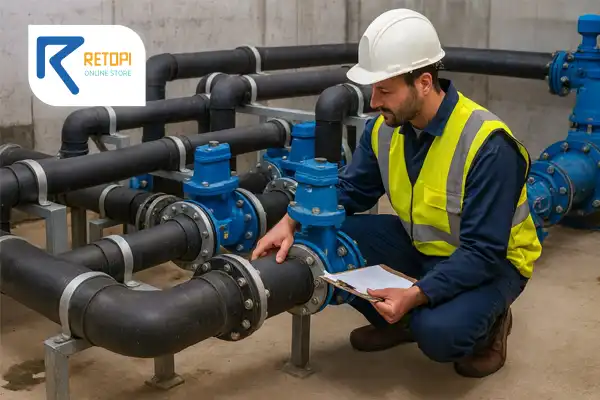

چالش‌های رایج در پایپینگ تصفیه‌خانه‌های آب و فاضلاب
۱– خوردگی ناشی از گاز H₂S
در تصفیه‌خانه‌های فاضلاب، وجود گاز سولفید هیدروژن باعث خوردگی شدید لوله‌های فولادی و بتنی می‌شود. در این شرایط:
- GRP
- پلی‌اتیلن سنگین (HDPE)
گزینه های امن‌تری هستند.
۲– رسوب‌گذاری در خطوط لجن
سیالات با چگالی بالا باعث رسوب در شیرآلات و اتصالات می‌شوند. برای جلوگیری:
- قطر مناسب
- استفاده از پمپ‌های دور متغیر
- استفاده از شیر کشویی یا Knife Gate Valve
ضروری است.
۳– فشار ناگهانی (Water Hammer)
ضربه قوچ یکی از عوامل اصلی ترک خوردن لوله‌هاست.
بهترین راهکارها:
- شیر فشارشکن
- مخزن هوا
- استفاده از لوله‌های انعطاف‌پذیر مانند PE
۴-نشت در اتصالات فلنجی
این مشکل بیشتر به دلیل انتخاب گسکت نامناسب یا پیچ‌های بی‌کیفیت رخ می‌دهد.
برای خطوط فاضلاب، گسکت EPDM بهترین عملکرد را دارد.
تفاوت پایپینگ تصفیه‌خانه آب با فاضلاب
| پایپینگ فاضلاب | پایپینگ آب | ویژگی |
|---|---|---|
| بسیار بالا | کم | خورندگی |
| زیاد | متوسط | رسوب |
| ضروری | اختیاری | نیاز به لاینینگ |
| کشویی – شیر یک‌طرفه | پروانه‌ای – کنترلی | شیرآلات پرکاربرد |
| GRP – فولاد پوشش‌دار | PE – چدن | نوع لوله |
نقش اتوماسیون در پایپینگ تصفیه‌خانه‌ها
در پروژه‌های مدرن، بسیاری از شیرآلات با اکچویتورهای برقی و بادی کنترل می‌شوند.
مزایا:
- کاهش خطای انسانی
- افزایش دقت کنترل جریان
- امکان مانیتورینگ آنلاین
این موضوع به‌خصوص در سیستم تزریق کلر و مواد شیمیایی اهمیت زیادی دارد.
سوالات متداول (FAQ)
۱. بهترین لوله برای پایپینگ تصفیه‌خانه چیست؟
به نوع سیال بستگی دارد، اما در اکثر خطوط:
- PE برای آب
- چدن داکتیل برای انتقال اصلی
- UPVC برای مواد شیمیایی
بهترین انتخاب‌ها هستند.
۲. آیا شیر پروانه‌ای برای فاضلاب مناسب است؟
برای فاضلاب خام غلیظ نه؛ اما برای خطوط آب و هوادهی کاملاً مناسب است.
۳. چرا GRP در تصفیه‌خانه‌ها محبوب است؟
چون در برابر خوردگی، مواد شیمیایی و سایش مقاومت بالایی دارد.
۴. برای بخش کلرزنی چه لوله‌هایی استفاده می‌شود؟
UPVC، PVC-U و PVDF بهترین انتخاب‌ها هستند.
۵. رایج‌ترین خرابی‌ها در لوله‌کشی تصفیه‌خانه چیست؟
- نشتی در اتصالات
- خوردگی لوله‌ها
- شکستگی ناشی از انبساط حرارتی
- آسیب ناشی از ضربه قوچ
