شیر توپی فولادی جوشی یکی از انواع متداول شیرآلات صنعتی است. این نوع شیرآلات از محبوبیت بالایی در صنعت برخوردار هستند، زیرا برای کنترل جریان سیالات با فشار بالا و دماهای بالا بسیار مناسب هستند. این شیرها با ساختار محکم و طراحی همه کاره خود به طور گسترده در صنایع مختلف از جمله نفت و گاز، پتروشیمی، فرآوری شیمیایی و تولید برق مورد استفاده قرار میگیرند.
در ادامه، ساختار شیر توپی فولادی جوشی، مزایا، معایب، کاربردها و مهمترین نکات انتخاب این تجهیز را بررسی میکنیم.

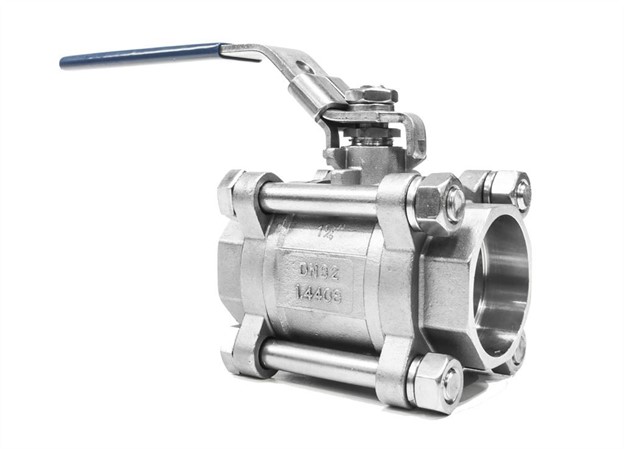

شیر توپی جوشی فولادی چیست؟

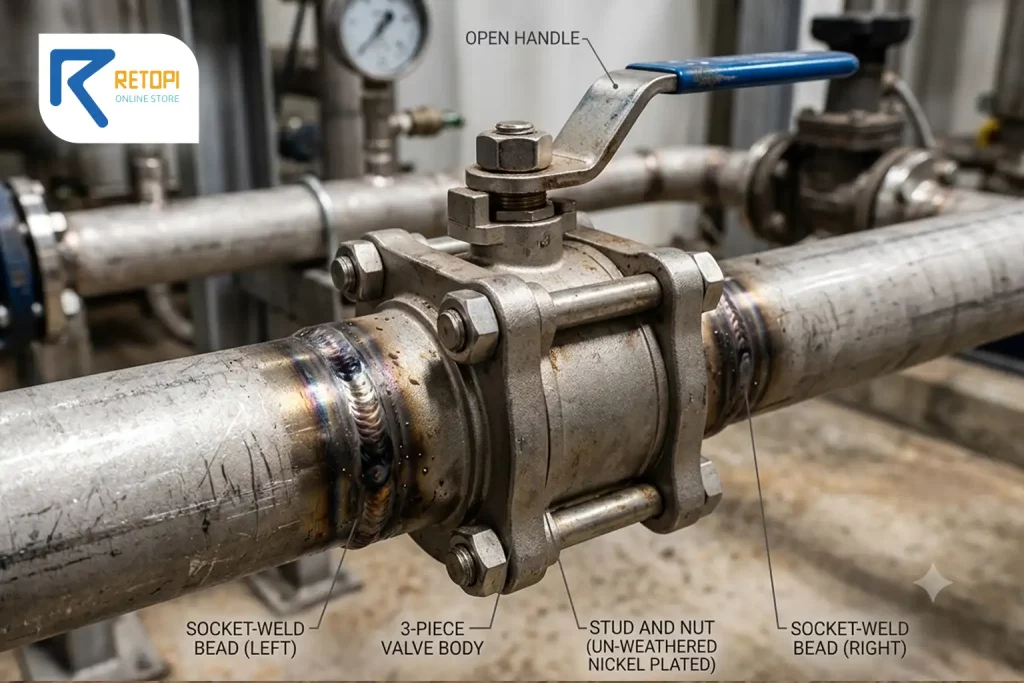

شیر توپی جوشی فولادی نوعی شیر ربعگرد (Quarter Turn Valve) است که با چرخش ۹۰ درجهای یک گوی سوراخدار، مسیر عبور سیال را باز یا مسدود میکند. برخلاف شیرهای فلنجی یا رزوهای، این مدل از طریق جوش به خط لوله متصل میشود و به همین دلیل یک اتصال دائمی، مستحکم و بدون نشتی ایجاد میکند.
از آنجا که در این نوع اتصال خبری از پیچ، مهره یا رزوه نیست، احتمال نشتی در محل اتصال به میزان قابل توجهی کاهش پیدا میکند. به همین دلیل در خطوط انتقال سیالات خطرناک، گازهای قابل اشتعال یا سیالات تحت فشار، استفاده از شیر توپی جوشی بسیار رایج است.

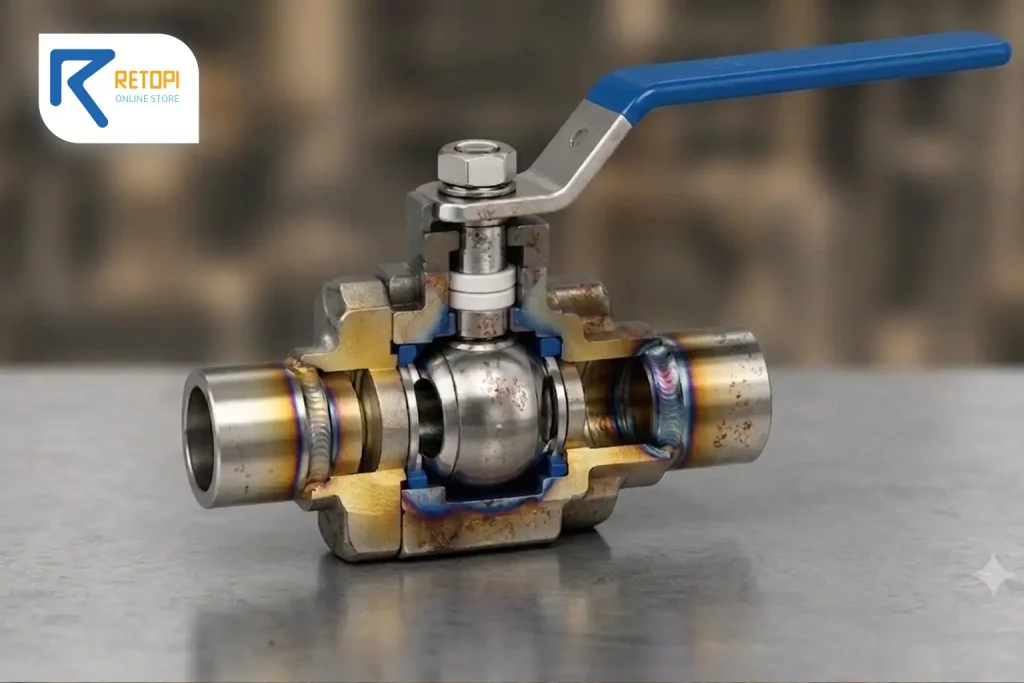

ساختار شیر توپی فولادی جوشی
عملکرد دقیق این شیر به هماهنگی اجزای مختلف آن وابسته است. هر قطعه نقش مشخصی در کنترل جریان و حفظ آببندی سیستم بر عهده دارد.
بدنه (Body)
بدنه معمولاً از فولاد فورج یا فولاد ریختهگری تولید میشود تا بتواند فشارهای بالا، شوکهای مکانیکی و تغییرات دمایی شدید را تحمل کند. بسته به طراحی سازنده، بدنه ممکن است به صورت یکتکه، دوتکه یا سهتکه ساخته شود.
بدنه جوشی علاوه بر افزایش استحکام، احتمال نشتی را نسبت به مدلهای فلنجی کاهش میدهد.
گوی (Ball)
مهمترین بخش شیر، گوی فلزی صیقلی آن است که سوراخی در مرکز خود دارد. با چرخش این گوی، مسیر عبور سیال باز یا بسته میشود.
در اغلب مدلها، گوی از فولاد ضدزنگ یا آلیاژهای مقاوم در برابر سایش و خوردگی ساخته میشود تا در شرایط سخت صنعتی نیز عملکرد مطلوبی داشته باشد.
سیت یا نشیمنگاه (Seat)
در دو طرف گوی، سیتها قرار گرفتهاند که وظیفه آببندی کامل شیر را بر عهده دارند.
این قطعات معمولاً از موادی مانند PTFE، RPTFE یا سایر پلیمرهای مقاوم تولید میشوند تا اصطکاک کاهش یافته و شیر با حداقل گشتاور عمل کند.
ساقه (Stem)
ساقه رابط میان عملگر و گوی است. نیروی چرخشی واردشده از طریق دسته یا اکچویتور به کمک ساقه به گوی منتقل میشود و باعث باز یا بسته شدن مسیر جریان خواهد شد.
طراحی ساقه باید تحمل گشتاورهای بالا و بارهای مکانیکی را داشته باشد.
اتصالات انتهایی
در شیرهای توپی فولادی، نوع اتصال با توجه به شرایط پروژه انتخاب میشود.
رایجترین مدلها عبارتاند از:
- اتصال جوشی لب به لب (Butt Weld)
- اتصال ساکت ولد (Socket Weld)
- اتصال فلنجی
- اتصال رزوهای
در پروژههای حساس، معمولاً اتصال جوشی به دلیل استحکام بیشتر انتخاب میشود.
عملگر (Actuator)
این شیرها میتوانند به صورت دستی یا اتوماتیک کنترل شوند.
عملگرهای رایج شامل موارد زیر هستند:
- دسته اهرمی برای سایزهای کوچک
- گیربکس دستی برای سایزهای بزرگ
- اکچویتور پنوماتیکی
- اکچویتور برقی
- اکچویتور هیدرولیکی
استفاده از عملگر مناسب، امکان کنترل از راه دور و اتوماسیون خطوط فرآیندی را فراهم میکند.
نحوه عملکرد شیر توپی جوشی
عملکرد این شیر بسیار ساده اما بسیار مؤثر است.
زمانی که سوراخ داخل گوی در راستای مسیر لوله قرار بگیرد، سیال بدون مانع از شیر عبور میکند.
با چرخاندن گوی به اندازه ۹۰ درجه، قسمت توپر گوی مقابل مسیر جریان قرار گرفته و عبور سیال کاملاً متوقف میشود.
همین مکانیزم ساده باعث شده است که شیرهای توپی یکی از سریعترین شیرهای قطع و وصل در صنایع مختلف باشند.
کاربردهای شیر توپی فولادی جوشی
به دلیل مقاومت مکانیکی بالا و آببندی مطمئن، این شیرها در صنایع مختلف کاربرد گستردهای دارند.
صنایع نفت و گاز
در خطوط انتقال نفت خام، گاز طبیعی، میعانات گازی و فرآوردههای نفتی، شیر توپی جوشی یکی از اصلیترین تجهیزات کنترلی محسوب میشود.
مقاومت بالا در برابر فشار و کاهش احتمال نشتی، استفاده از این شیر را در خطوط انتقال طولانی کاملاً توجیهپذیر میکند.
صنایع پتروشیمی
در واحدهای پتروشیمی، سیالات معمولاً خورنده، قابل اشتعال یا دارای دمای بالا هستند.
شیرهای توپی فولادی با متریال مناسب میتوانند این شرایط سخت را تحمل کرده و عملکرد پایداری ارائه دهند.
نیروگاهها
در نیروگاههای بخار و سیکل ترکیبی، بخار داغ و آب با فشار بالا دائماً در حال گردش هستند.
در چنین شرایطی، استفاده از شیرهایی با تحمل حرارتی بالا اهمیت زیادی دارد که شیر توپی فولادی یکی از بهترین گزینهها به شمار میرود.
صنایع شیمیایی
خطوط انتقال اسیدها، حلالها و مواد شیمیایی مختلف نیز از دیگر کاربردهای رایج این شیرها هستند. البته انتخاب متریال بدنه و سیت باید متناسب با نوع سیال انجام شود تا از خوردگی زودهنگام جلوگیری شود.
صنایع آب و تأسیسات صنعتی
در ایستگاههای پمپاژ، خطوط انتقال آب صنعتی، سیستمهای سرمایش و گرمایش و واحدهای تصفیه نیز از شیرهای توپی جوشی برای قطع و وصل سریع جریان استفاده میشود.
هنگام خرید شیر توپی فولادی جوشی باید به چه نکاتی توجه کرد؟
مهمترین معیارها عبارتاند از:
- جنس بدنه و توپ
- کلاس فشاری (Pressure Class)
- نوع اتصال جوشی
- سایز شیر
- نوع عملگر (دستی یا اتوماتیک)
- استانداردهای ساخت مانند API 6D، ASME و ISO
- اعتبار برند و خدمات پس از فروش
برندهای معتبر تولیدکننده شیر توپی فولادی جوشی
انتخاب برند مناسب در خرید شیر توپی فولادی جوشی، به اندازه انتخاب نوع شیر اهمیت دارد. کیفیت مواد اولیه، دقت ماشینکاری، استانداردهای تولید و کنترل کیفیت، همگی بر عملکرد و طول عمر این تجهیزات تأثیر مستقیم دارند. به همین دلیل، استفاده از محصولات برندهای معتبر میتواند هزینههای تعمیرات و توقف خطوط را در آینده به میزان قابل توجهی کاهش دهد. از برندهای معتبر داخلی می توان به برند پیشگام و صدرا در زمینه تولید شیرآلات توپی فولادی اشاره کرد.
خرید بال ولو
همیشه یافتن محصولات باکیفیت با قیمت رقابتی و مناسب یک چالش بوده است. در شرکت ریتاپی با انتخاب محصولات گسترده و متنوع، تجربه یک خرید آنلاین برای کاربران اختصاص یافته است.
سوالات متداول (FAQ)
شیر توپی فولادی جوشی در چه صنایعی کاربرد دارد؟
این نوع شیر بیشتر در صنایع نفت و گاز، پتروشیمی، پالایشگاهها، نیروگاهها، خطوط انتقال سیالات، صنایع شیمیایی، صنایع فولاد و سیستمهای بخار فشار بالا مورد استفاده قرار میگیرد.
تفاوت شیر توپی جوشی با شیر توپی فلنجی چیست؟
شیر توپی جوشی بهصورت دائمی به خط لوله متصل میشود و احتمال نشتی در محل اتصال آن بسیار کمتر است. در مقابل، شیر توپی فلنجی قابلیت باز و بسته شدن و تعویض آسانتری دارد و برای خطوطی که نیاز به تعمیرات دورهای دارند گزینه مناسبتری محسوب میشود.
آیا امکان تعمیر شیر توپی فولادی جوشی وجود دارد؟
در بسیاری از مدلها امکان تعمیر قطعات داخلی وجود دارد، اما به دلیل اتصال دائمی شیر به خط لوله، عملیات جداسازی و تعویض آن نسبت به مدلهای فلنجی زمانبرتر خواهد بود.
