بسیاری از واحدهای صنعتی که با دوغابهای ساینده و پرجامد سروکار دارند، با یک چالش تکراری روبهرو هستند: خرابی زودهنگام شیرهای قطعوصل و توقفهای پرهزینه خط تولید. شیر چاقویی اسلاری (Slurry Knife Gate Valve) دقیقاً برای رفع همین چالش طراحی شده است؛ نوعی از شیرهای چاقویی صنعتی که برای عبور و قطع جریان سیالات حاوی ذرات جامد معلق، مواد ساینده و دوغابهای سنگین صنعتی بهکار میرود. در این راهنما ساختار، عملکرد، انواع، کاربرد در صنایع مختلف و معیارهای انتخاب و نگهداری این شیر را بهطور کامل بررسی میکنیم.

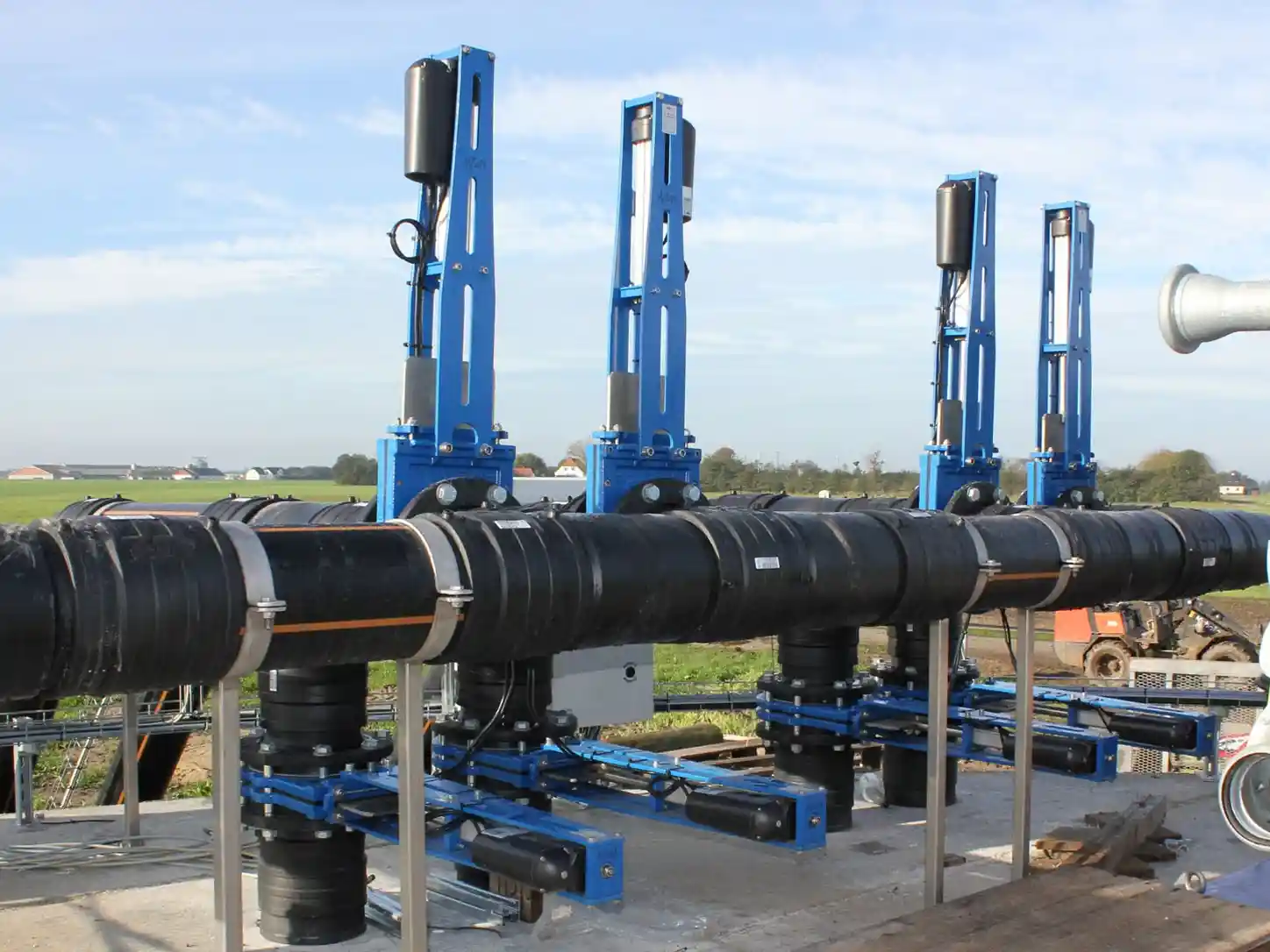

شیر چاقویی اسلاری چیست؟
اسلاری یا دوغاب، معمولاً مخلوطی از یک سیال (اغلب آب) و مقدار مشخصی ذرات جامد است؛ ذراتی که میتوانند شامل مواد معدنی، خاک، شن، ماسه، باطله معدنی، الیاف یا سایر مواد جامد باشند. وجود این ذرات باعث میشود انتخاب شیر مناسب اهمیت زیادی پیدا کند، زیرا سایش، گرفتگی، نشتی و آسیب به سطوح آببندی از مشکلات رایج در چنین سرویسهایی هستند.
شیر چاقویی اسلاری با استفاده از طراحی خاص بدنه، گیت (تیغه)، سیت و سیستم آببندی، امکان قطع و کنترل جریان چنین سیالاتی را فراهم میکند. برخلاف شیرهای معمولی که بهسرعت در برابر ذرات جامد و رسوبگذاری تسلیم میشوند، این شیر با یک تیغه فلزی تیز کار میکند که هنگام بستهشدن، الیاف و ذرات چسبیده به هم را برش میدهد و سپس با فشردهشدن روی سیت، آببندی کامل ایجاد میکند.
تفاوت اسلاری با یک سیال معمولی چیست؟
فرض کنید داخل یک خط لوله فقط آب جریان دارد؛ آب بهطور معمول ذرات ساینده زیادی ندارد. حالا همان خط را با دوغابی از آب و ذرات سنگ معدن تصور کنید: در این حالت، شیر باید علاوه بر تحمل فشار سیال، بهطور مداوم با ذرات جامد و ساینده نیز مواجه شود.
به همین دلیل در انتخاب شیر برای سیالات حاوی ذرات جامد، پارامترهایی مانند درصد جامدات، اندازه و سختی ذرات و میزان سایندگی اهمیت زیادی پیدا میکنند و شیر چاقویی اسلاری صنعتی را نباید صرفاً یک شیر کشویی چاقویی معمولی با متریال متفاوت در نظر گرفت.
نحوه عملکرد شیر چاقویی اسلاری

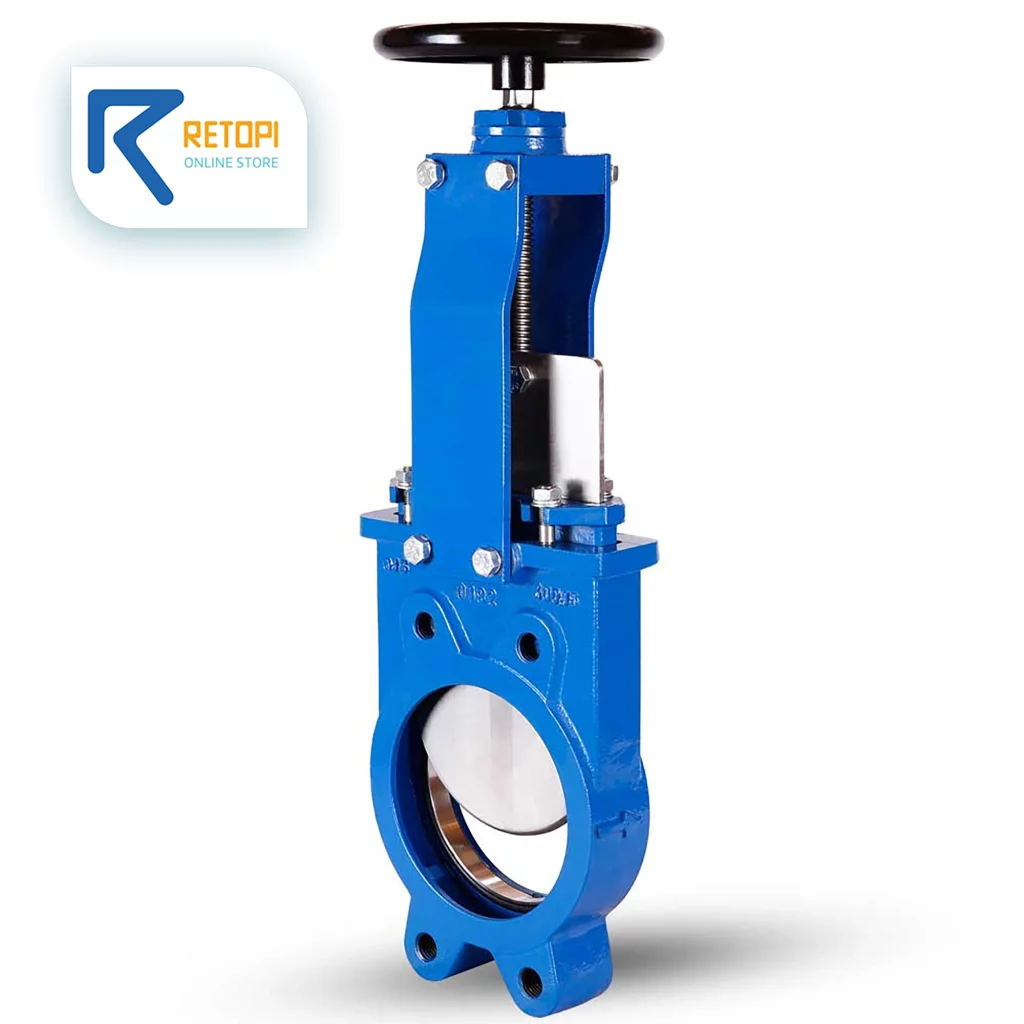

عملکرد این شیر ساده اما دقیق است. یک تیغه فلزی بهصورت عمود بر مسیر جریان حرکت میکند: در وضعیت باز، تیغه از مسیر عبور سیال خارج شده و سطح عبور کامل برای دوغاب فراهم میکند.
با چرخاندن هندویل یا فعالشدن عملگر، ساقه شیر حرکت کرده و تیغه به سمت پایین وارد مسیر جریان میشود. لبه تیز تیغه از میان دوغاب عبور کرده و هر گونه فیبر، لخته یا ذرات چسبیده را برش میدهد؛ سپس با فشردهشدن روی سیت، آببندی کامل ایجاد میشود.
طراحی full-bore یا تمامقطر این شیر باعث میشود مسیر عبور سیال، در حالت کاملاً باز، هیچ تنگشدگی ناگهانی نداشته باشد و سرعت موضعی جریان و فرسایش داخلی بدنه بهطور محسوسی کاهش یابد.
چرا تنظیم جریان (Throttling) با این شیر توصیه نمیشود؟
شیر چاقویی اسلاری در وهله اول برای حالت کاملاً باز یا کاملاً بسته (Isolation) طراحی شده است، نه تنظیم دائمی دبی. استفاده از آن در وضعیت نیمهباز باعث برخورد پیوسته ذرات ساینده با سرعت بالا به لبه تیغه و سطح آببند میشود و فرسایش سریع و اغلب غیرقابلبرگشتی در پی دارد.
بخش قابلتوجهی از خرابیهای زودهنگام این شیرها، ریشه در همین اشتباه عملیاتی دارد؛ مگر آنکه سازنده صراحتاً مدل خاصی را برای Throttling تأیید کرده باشد.
ساختار و اجزای شیر چاقویی اسلاری
شناخت اجزای شیر به مهندس پروژه و کارشناس خرید کمک میکند تا هنگام بررسی Datasheet یا پیشنهاد فنی، صرفاً به قیمت نگاه نکند.
- بدنه (Body): فشار خط لوله را تحمل میکند و باید علاوه بر مقاومت مکانیکی، در برابر سایش و خوردگی دوغاب مقاوم باشد. چدن داکتیل، فولاد کربنی، استنلس استیل و در محیطهای با کلراید بالا، فولاد داپلکس از گزینههای متداول هستند.
- گیت یا تیغه (Gate/Blade): بخش متحرک شیر است که مسیر جریان را قطع و وصل میکند و عملکرد برش الیاف و ذرات بر عهده لبه تیز آن است. ضخامت، پروفیل و جنس تیغه تأثیر مستقیمی بر عمر شیر دارد؛ روکشهای سخت (مانند استلایت) برای دوغابهای بسیار ساینده بهکار میروند.
- سیت (Seat): وظیفه ایجاد آببندی بین گیت و بدنه را دارد. طراحی کارتریجی و قابلتعویض سیت یکی از مزیتهای کلیدی این شیرهاست؛ میتوان بدون جداکردن کامل شیر از خط لوله، فقط آببند را تعویض کرد. الاستومرهایی مانند EPDM، NBR و FKM یا سیتهای فلزی/کامپوزیت، بسته به دما و ترکیب شیمیایی سیال انتخاب میشوند.
- استم، پکینگ و اکچویتور: استم نیروی هندویل یا عملگر را به گیت منتقل میکند و باید از جنسی هماهنگ با تیغه باشد تا خوردگی گالوانیکی رخ ندهد. پکینگ از خروج سیال به محیط جلوگیری میکند و در دوغابهای با جامد بالا، پورت فلاشینگ اختیاری با تزریق سیال تمیز، از نفوذ ذرات به پکینگ جلوگیری میکند. عملگر نیز میتواند دستی، پنوماتیک، الکتریکی یا هیدرولیک باشد.
انواع شیر چاقویی اسلاری
شیرهای چاقویی اسلاری را میتوان بر اساس چند محور اصلی دستهبندی کرد:
- جهت آببندی: نسخه یکطرفه فقط در یک جهت آببندی کامل دارد، در حالی که نسخه دوطرفه در هر دو جهت جریان فشار نامی کامل را تحمل میکند؛ گزینهای مناسب برای خطوط با احتمال برگشت جریان.
- نوع اتصال: سه مدل رایج شامل Wafer (بین دو فلنج، فضای نصب کمتر)، Lug (با سوراخهای رزوهای مستقل) و Flanged (فلنجدار کامل) وجود دارد.
- جنس آببند: الاستومری (EPDM، NBR، FKM) برای اغلب سرویسهای اسلاری، کامپوزیت PTFE برای خوردگی متوسط، و تمامفلزی برای دمای بسیار بالا؛ هرچند نسخه فلزی معمولاً نشتی صفر ارائه نمیدهد.
- نوع عملگر: دستی، پنوماتیک، الکتریکی یا هیدرولیک؛ انتخاب بر اساس سایز، فشار، تعداد سیکل و نیاز به کنترل از راه دور انجام میشود.
برای خرید شیر چاقویی باکیفیت و متناسب با شرایط خط لوله، از میان بهترین برندها و مدلهای موجود انتخاب کنید. کارشناسان ما آمادهاند تا با بررسی نیاز پروژه، سایز، فشار کاری و نوع سیال، مناسبترین شیر چاقویی را به شما پیشنهاد دهند. برای استعلام قیمت و دریافت مشاوره تخصصی با ما تماس بگیرید.
کاربرد شیر چاقویی اسلاری در صنایع مختلف
- معدن و فرآوری مواد معدنی: بزرگترین بازار مصرف این شیرهاست؛ خطوط انتقال دوغاب باطله، کنسانتره، پالپ فلوتاسیون، تیکنر و تجهیزات آبگیری معمولاً درصد جامد بالایی دارند و به مقاومت سایشی بالا نیاز دارند.
- خمیر و کاغذ و تصفیه فاضلاب: الیاف بازیافتی، لجن مایع سیاه و خوراک فیلترپرس مستعد گیرکردن در شیرهای معمولی هستند؛ عملکرد برشی تیغه این مشکل را برطرف میکند.
- نیروگاههای حرارتی: در خطوط انتقال خاکستر بادی، به دلیل سایندگی بالای ذرات سیلیس و آلومینیوم، معمولاً به تیغههای روکشدار نیاز است.
- صنایع فولاد و سیمان: در خطوط انتقال دوغاب حاصل از فرآیندهای مختلف و سیستمهای تصفیه آب صنعتی، مقاومت سایشی بالا اهمیت زیادی دارد.
- صنایع شیمیایی: انتخاب جنس بدنه و آببند باید بر اساس pH و دمای سیال و میزان خورندگی آن انجام شود.
مزایا و معایب شیر چاقویی اسلاری
مزایا
- برش مکانیکی الیاف و ذرات، بدون گیرکردن یا انسداد
- مسیر عبور تمامقطر (full-bore) و افت فشار پایین در حالت کاملاً باز
- ابعاد فشردهتر نسبت به بسیاری از شیرهای گیت معمولی
- نگهداری نسبتاً آسان با طراحی کارتریجی و سیت قابلتعویض
- امکان اتوماسیون با عملگر پنوماتیک، الکتریکی یا هیدرولیک
- تنوع بالا در سایز، فشار کاری، متریال و نوع اتصال
- گزینه دوطرفه برای خطوط با ریسک برگشت جریان
معایب و محدودیتها
- مناسب برای قطع و وصل کامل است، نه تنظیم دائمی دبی (Throttling)
- در دوغابهای با ذرات بسیار سخت، سایش طبیعی همچنان رخ میدهد و بازرسی دورهای ضروری است
- برای ذرات درشت، معمولاً به الک یا صافی پیش از شیر نیاز است
- حساسیت بالا به انتخاب صحیح متریال بدنه، تیغه و سیت
- هزینه خرید اولیه معمولاً بیشتر از شیرهای چاقویی عمومی
تفاوت شیر چاقویی اسلاری با شیر چاقویی معمولی
اگرچه ساختار کلی هر دو شیرآلات صنعتی مشابه به نظر میرسد، شیر چاقویی اسلاری برای شرایط سختتری طراحی میشود؛ با دیواره تقویتشده در نواحی پرسایش، تیغه مقاومتر و پکینگ سنگینتر.
استفاده از یک شیر چاقویی معمولی در سرویس اسلاری، بدون بررسی سازگاری طراحی، میتواند موجب کاهش عمر مفید شیر، افزایش نشتی و بالا رفتن هزینههای تعمیرات شود.
| ویژگی | شیر چاقویی معمولی | شیر چاقویی اسلاری |
|---|---|---|
| نوع سیال | سیالات عمومی و فاضلاب سبک | دوغاب و سیالات حاوی درصد بالای جامدات (۲۰ تا ۷۰٪) |
| مقاومت سایشی | معمولی | بالا (بدنه و تیغه تقویتشده) |
| طراحی سیت | عمومی | کارتریجی، قابلتعویض و مقاوم به تجمع ذرات |
| طراحی تیغه | استاندارد | تیغه تیز برای برش الیاف و ذرات، با روکش سخت اختیاری |
| کاربرد اصلی | Isolation عمومی | Isolation در سرویسهای سنگین و ساینده |
| هزینه اولیه | معمولاً کمتر | معمولاً بیشتر، اما هزینه کل عمر پروژه پایینتر |
نکات مهم در انتخاب و خرید شیر چاقویی اسلاری
انتخاب شیر چاقویی اسلاری باید بر اساس شرایط واقعی سرویس انجام شود؛ صرفاً انتخاب بر اساس سایز خط و کلاس فشاری کافی نیست.
| پارامتر | نکته مهم در انتخاب و خرید |
|---|---|
| سایز و نوع اتصال | قطر نامی و مدل wafer، lug یا flanged باید با پایپینگ خط هماهنگ باشد. |
| فشار کاری و طراحی | فشار کاری و افت فشار لحظه بستهشدن باید با Pressure Rating شیر مطابقت داشته باشد. |
| درصد و اندازه جامدات | غلظت، اندازه و سختی ذرات مستقیماً روی انتخاب سیت و تیغه اثر میگذارد. |
| pH و خورندگی | یونهای خورنده مانند کلراید، انتخاب متریال بدنه و آببند را تغییر میدهد. |
| جنس بدنه، تیغه و سیت | باید بر اساس فشار، دما، سایش و خوردگی سرویس واقعی انتخاب شود، نه فقط قیمت. |
| نوع عملگر | بسته به سطح اتوماسیون خط: دستی، پنوماتیک، الکتریکی یا هیدرولیک. |
| پورت فلاشینگ | برای دوغاب با جامد بالا، تزریق سیال تمیز از ورود ذرات به پکینگ جلوگیری میکند. |
| استاندارد و تست | الزامات باید با Specification پروژه (مانند MSS SP-۸۱، API ۵۹۸، ASME B۱۶.۵) هماهنگ باشد. |
پیش از ثبت سفارش خرید، بهتر است چکلیست زیر بررسی شود:
- نوع دقیق دوغاب (Slurry) و ترکیب آن مشخص است.
- درصد جامدات، اندازه ذرات و میزان سایندگی مشخص شده است.
- فشار کاری و دمای کاری با محدوده مجاز شیر مطابقت دارد.
- سایز خط و نوع اتصال (Wafer / Lug / Flanged) مشخص است.
- جنس بدنه، تیغه و سیت با شرایط سرویس سازگار است.
- نوع عملگر بر اساس سطح اتوماسیون خط انتخاب شده است.
- نیاز به پورت فلاشینگ برای دوغاب با جامد بالا بررسی شده است.
- استانداردهای موردنیاز پروژه (مانند MSS SP-۸۱، API ۵۹۸) بررسی شدهاند.
- قطعات یدکی و خدمات پس از فروش تأمینکننده بررسی شده است.
نگهداری شیر چاقویی اسلاری؛ چطور عمر آن را افزایش دهیم؟
حتی بهترین شیر چاقویی اسلاری نیز بدون نگهداری مناسب عمر نامحدود ندارد. در برنامه نگهداری دورهای بهتر است موارد زیر بررسی شود: وجود نشتی (که میتواند نشانه آسیب سیت یا سایش تیغه باشد)، سلامت تیغه از نظر خوردگی، سایش و خمیدگی، حرکت روان و بدون آسیب استم، و عملکرد صحیح عملگر و تجهیزات جانبی در مدلهای اتوماتیک. همچنین اگر شیر برای Isolation طراحی شده، بهتر است از نگهداشتن طولانیمدت آن در وضعیت نیمهباز خودداری شود، مگر آنکه سازنده صراحتاً چنین کاربردی را تأیید کرده باشد.
جمعبندی
شیر چاقویی اسلاری صرفاً یک قطعه صنعتی نیست، بلکه سرمایهگذاری مستقیمی در پایداری خط تولید محسوب میشود. ادامه کار با شیر نامناسب، هزینه توقف و تعمیرات را بهطور مستمر به واحد صنعتی تحمیل میکند؛ در حالی که انتخاب درست از همان ابتدا، بر اساس شناخت دقیق سیال، فشار، درصد جامدات و میزان سایش، میتواند نشتی، توقف خط و هزینههای نگهداری را بهطور محسوسی کاهش دهد.
اگر برای پروژه خود به دنبال شیر چاقویی اسلاری صنعتی یا تجهیزات مناسب برای سیالات حاوی ذرات جامد هستید، کارشناسان ریتاپی آمادهاند تا با بررسی دقیق شرایط عملیاتی خط لوله شما، مناسبترین پیکربندی را پیشنهاد دهند.
سوالات متداول (FAQ)
شیر چاقویی اسلاری چیست و چگونه کار میکند؟
نوعی Knife Gate Valve است که برای قطع و وصل جریان سیالات حاوی ذرات جامد و دوغاب طراحی شده است. با حرکت عمودی یک تیغه در مسیر جریان کار میکند: با پایین آمدن تیغه مسیر بسته و با بالا رفتن آن جریان برقرار میشود.
آیا شیر چاقویی معمولی برای اسلاری هم مناسب است؟
نه لزوماً. انتخاب شیر به ترکیب سیال، درصد جامدات، اندازه و سختی ذرات، فشار، دما و میزان سایش بستگی دارد و باید با تأمینکننده یا سازنده بررسی شود.
آیا این شیر برای تنظیم دبی هم مناسب است؟
کاربرد اصلی این شیرها قطع و وصل کامل جریان (Isolation) است. استفاده در حالت نیمهباز برای تنظیم دبی، جز در مدلهایی که سازنده صراحتاً تأیید کرده، توصیه نمیشود و میتواند سایش را بهشدت افزایش دهد.
آیا تعمیر این شیر نیاز به جداکردن کامل از خط لوله دارد؟
در بسیاری از مدلها خیر؛ طراحی کارتریجی سیت اجازه میدهد تعویض آببند بدون جداکردن کامل شیر از پایپینگ انجام شود.
شیر چاقویی اسلاری در کجا استفاده میشود؟
مهمترین کاربردها شامل معدن و فرآوری مواد معدنی، فولاد، سیمان، نیروگاههای حرارتی، خمیر و کاغذ، تصفیه آب و فاضلاب و برخی فرآیندهای شیمیایی حاوی سیالات ساینده است.
هنگام خرید این شیر چه اطلاعاتی باید به تأمینکننده اعلام شود؟
حداقل باید سایز خط، فشار و دمای کاری، نوع سیال، درصد جامدات، اندازه ذرات، میزان سایندگی، نوع اتصال، نوع عملگر و استاندارد موردنیاز پروژه مشخص شود.
