مقدمه
در صنایع فرایندی مانند نفت، گاز، پتروشیمی، نیروگاه‌ها و تاسیسات آب و فاضلاب، کنترل دقیق جریان سیالات اهمیت حیاتی دارد. هرگونه تغییر ناگهانی در فشار، دبی یا وضعیت جریان می‌تواند بر عملکرد کل سیستم تأثیر بگذارد و حتی باعث توقف فرآیند یا آسیب به تجهیزات شود.
در این میان، شیر کنترل سریع یکی از مؤثرترین تجهیزات برای مدیریت لحظه‌ای جریان سیالات به شمار می‌رود. این نوع شیرها با قابلیت باز و بسته شدن آنی، امکان قطع و وصل سریع جریان سیال را در شرایط اضطراری یا فرآیندهای حساس فراهم می‌کنند.
در این مقاله، اصول طراحی، پارامترهای عملکردی، نتایج آزمایشگاهی و کاربردهای صنعتی شیر کنترل سریع را بررسی می‌کنیم. همچنین در انتها، نکاتی برای انتخاب و خرید شیر کنترل صنعتی مناسب از منظر مهندسی و اقتصادی ارائه خواهد شد.
صدور پیش‌فاکتور آنلاین
شیر کنترل سریع چیست و چگونه کار می‌کند؟
شیر کنترل سریع نوعی شیر قطع و وصل صنعتی است که برای پاسخ سریع به تغییرات سیال طراحی شده است. عملگرهای دیافراگمی یا پنوماتیکی معمولاً باعث می‌شوند شیر در مدت زمان بسیار کوتاهی از حالت بسته به باز یا بالعکس تغییر وضعیت دهد.
در حالت عادی، طراحان این نوع شیرها را به‌صورت Normally Closed طراحی می‌کنند؛ به این معنی که تا زمانی که سیگنال فشاری (مثلاً بین ۳ تا ۱۵ psi ) به عملگر نرسد، مسیر عبور سیال بسته باقی می‌ماند. افزایش فشار هوای ورودی به دیافراگم باعث بالا آمدن ساقه شیر و عبور سیال می‌شود.
ویژگی اصلی این نوع شیرها، تغییر سریع دبی جریان در اثر جابه‌جایی جزئی ساقه شیر است. به عبارت دیگر، با باز شدن تنها ۲۵٪ از مسیر، بیش از ۹۰٪ از ظرفیت عبور سیال آزاد می‌شود. این رفتار خاص، شیر کنترل سریع را برای کاربردهایی مانند خاموشی اضطراری (Emergency Shutdown) یا کنترل ایمنی فرآیندهای حساس بسیار ایده‌آل می‌سازد.

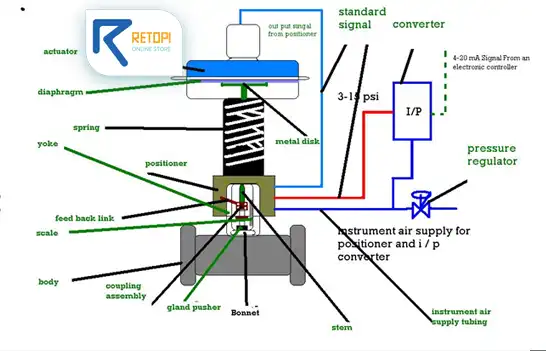

اصول طراحی و ساخت شیر کنترل سریع

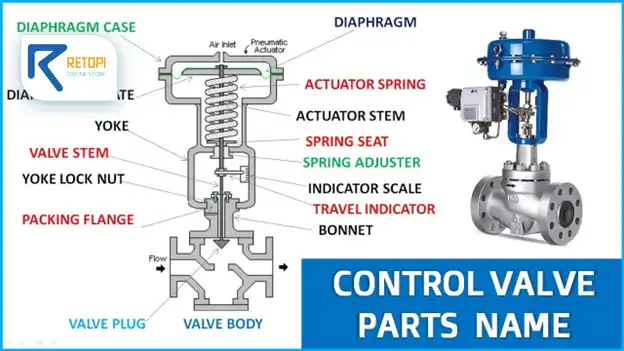

ساختار و اجزای اصلی شیر کنترل سریع
شیر کنترل سریع از اجزای اصلی شامل بدنه، سیت (Seat)، پلاگ (Plug)، ساقه (Stem) و عملگر (Actuator) تشکیل می‌شود.
هر یک از این اجزا نقش تعیین‌کننده‌ای در نحوه‌ی عملکرد شیر دارند. به‌عنوان مثال، بدنه باید بتواند در برابر فشار کاری بالا و خوردگی ناشی از سیال مقاومت کند. سیت به‌عنوان بخش آب‌بندی‌کننده، از موادی ساخته می‌شود که تحمل حرارتی و مکانیکی بالایی دارند.
پلاگ یا دیسک شیر در مدل‌های مختلفی تولید می‌شود؛ اما نوع مخروطی یا گوه‌ای شکل برای کاربردهای قطع و وصل سریع (ON-OFF) بیشترین کارایی را دارد.
این طراحی موجب می‌شود تا شیر در فشارهای بالا نیز عملکردی پایدار و آب‌بندی مطمئن بدون نشتی ارائه دهد. در سیستم‌هایی که تغییر فشار ناگهانی رخ می‌دهد، پایداری عملکرد پلاگ اهمیت زیادی دارد.
عملگر (Actuator) به‌صورت دیافراگمی، پنوماتیکی یا الکتریکی عمل می‌کند و وظیفه دارد در کسری از ثانیه، ساقه شیر را حرکت دهد تا مسیر سیال باز یا بسته شود. انتخاب نوع عملگر بستگی به شرایط فرآیند، سرعت واکنش مورد نیاز و امکانات کنترلی سیستم دارد.
پارامترهای مؤثر در طراحی عملکرد شیر کنترل سریع
در طراحی شیر کنترل سریع، مهندسان مجموعه‌ای از پارامترهای فنی را بررسی می‌کنند تا تعادل بین سرعت واکنش، ظرفیت عبور و افت فشار برقرار شود. مهم‌ترین پارامترها عبارت‌اند از:
- ضریب جریان (Cv): نشان می‌دهد چه مقدار سیال می‌تواند با افت فشار ۱ psi از شیر عبور کند.
- افت فشار (ΔP): اختلاف فشار میان ورودی و خروجی شیر در حالت باز کامل است.
- نسبت بازشدگی به دبی عبوری: این شاخص بیان می‌کند با چه میزان حرکت ساقه، چه مقدار از دبی عبور می‌کند.
- ضریب اتلاف هد (C): معیاری برای اندازه‌گیری انرژی از دست رفته در اثر عبور سیال از مسیر محدودشده است.
در حالت باز کامل، افت فشار در شیر کنترل سریع بسیار ناچیز است؛ اما زمانی که شیر در وضعیت نیمه‌باز قرار دارد، انقباض مسیر عبور یا Vena Contracta باعث افزایش سرعت سیال و در نتیجه افت انرژی بیشتر می‌شود.
بنابراین طراحی هندسی مسیر جریان درون شیر، عامل کلیدی برای دستیابی به عملکرد بهینه محسوب می‌شود.

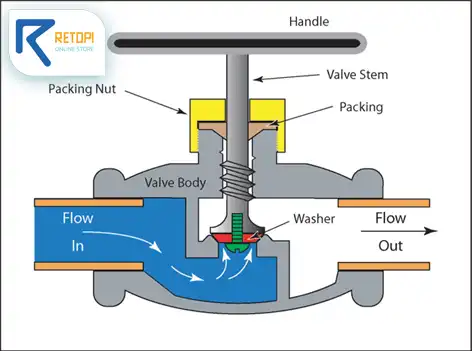

رفتار جریان و افت فشار در شیر کنترل سریع
تحلیل ناحیه وناکنترکتا (Vena Contracta)
در فرآیند عبور سیال از شیر کنترل سریع، بخش باریکی در مسیر جریان ایجاد می‌شود که آن را Vena Contracta می‌نامند.
در این نقطه، سرعت جریان به حداکثر مقدار خود می‌رسد و فشار به کمترین حد کاهش می‌یابد.
این رفتار هیدرولیکی تعیین‌کننده‌ی میزان افت فشار، احتمال وقوع پدیده‌های ناخواسته مانند کویتاسیون (Cavitation) و فلشینگ (Flashing) و همچنین دوام اجزای داخلی شیر است.
اگر فشار در ناحیه وناکنترکتا بالاتر از فشار بخار سیال باقی بماند، از تشکیل حباب‌های بخار و آسیب به سطح سیت جلوگیری می‌شود. طراحی مناسب مسیر جریان و انتخاب زاویه‌ی درست برای پلاگ، در حفظ پایداری فشار نقش بسیار مهمی دارد.
نتایج آزمایشگاهی و رفتار فشار جریان
آزمایش‌هایی که بر روی شیر کنترل سریع ¾ اینچ فلنج‌دار انجام شده نشان می‌دهد این نوع شیر رفتار غیرخطی و بسیار حساسی نسبت به بازشدگی اولیه دارد.
نتایج به‌صورت زیر گزارش شده است:
- در بازشدگی ۲۵٪، دبی خروجی حدود ۱.۸۴ GPM است که معادل ۹۰٪ ظرفیت نهایی می‌باشد.
- در بازشدگی ۱۰۰٪، دبی حداکثر به ۲.۲۰۱ GPM می‌رسد و افت فشار تنها ۰.۶۴ psi است.
- بیشترین فشار پایین‌دست در بازشدگی‌های جزئی حدود ۳.۹۷ psi اندازه‌گیری شده که با افزایش بازشدگی به ۱.۷۵ psi کاهش می‌یابد.
افزایش سرعت سیال تا حدود ۷.۴۳ m/s نشان می‌دهد که جریان به ناحیه‌ی Vena Contracta رسیده است.
این تغییرات بیانگر آن است که شیر کنترل سریع در بازشدگی‌های کوچک، تغییرات بزرگی در دبی جریان ایجاد می‌کند و برای کاربردهایی که به واکنش سریع نیاز دارند، عملکردی ایده‌آل دارد.
خرید اینترنتی شیرآلات صنعتی
همیشه یافتن محصولات باکیفیت با قیمت رقابتی و مناسب یک چالش بوده است. در شرکت ریتاپی با انتخاب محصولات گسترده و متنوع، تجربه یک خرید آنلاین برای کاربران اختصاص یافته است.
تحلیل پارامترهای عملکردی
۱. ضریب جریان (Cv)
ضریب Cv شاخصی برای اندازه‌گیری ظرفیت جریان شیر است و رابطه‌ی مستقیمی با اندازه‌ی دهانه و شکل مسیر عبور دارد. هرچه Cv بزرگ‌تر باشد، افت فشار کمتر و ظرفیت عبور سیال بیشتر است.
مهندسان در طراحی‌های صنعتی مقدار Cv را با استفاده از فرمول زیر محاسبه می‌کنند:
که در آن:
- Q = دبی سیال (گالن بر دقیقه)
- G = چگالی نسبی سیال نسبت به آب
- ΔP = اختلاف فشار ورودی و خروجی (psi)
۲. ضریب اتلاف انرژی (C)
ضریب C وابسته به شکل مسیر عبور سیال و نوع شیر است. به عنوان مثال:
- برای شیر توپی (Ball Valve) در حالت باز کامل: C ≈ ۰.۰۵
- برای شیر گلوب (Globe Valve) در حالت باز کامل: C ≈ ۱۰
این اختلاف نشان می‌دهد که طراحی مسیر مستقیم در شیرهای توپی، اتلاف انرژی بسیار کمتری نسبت به شیرهای گلوب دارد.
۳. افت هد (Head Loss)
افت هد تابعی از سرعت سیال و ضریب C است و بر اساس رابطه‌ی زیر محاسبه می‌شود:
در شرایطی که شیر به‌طور کامل باز است، این افت بسیار ناچیز بوده و در محدوده‌ی ایمن عملکرد باقی می‌ماند.
نتایج و تحلیل عملکرد شیر کنترل سریع
آزمایش‌های تجربی نشان می‌دهند که شیر کنترل سریع در بازشدگی اولیه رفتار غیرخطی و بسیار حساسی دارد.
در بازشدگی‌های کوچک (مثلاً از صفر تا ۲۵٪)، دبی جریان با شیب تندی افزایش می‌یابد، اما از ۵۰٪ به بعد تغییرات دبی بسیار ناچیز می‌شود.
این رفتار، شیر کنترل سریع را به گزینه‌ای مناسب برای کاربردهای قطع و وصل سریع یا اضطراری تبدیل می‌کند.
همچنین نتایج نشان داده است که اختلاف فشار در ورودی و خروجی شیر در بازشدگی‌های پایین بیشینه است و با افزایش بازشدگی، شیب تغییر فشار کاهش می‌یابد. در نتیجه، شیر در وضعیت‌های باز کامل، پایداری جریان بیشتری را ارائه می‌دهد.
کاربردهای صنعتی شیر کنترل سریع
شیرهای کنترل سریع در صنایعی به کار می‌روند که در آن‌ها پاسخ سریع به تغییرات جریان یا فشار حیاتی است. از جمله:
- سیستم‌های ایمنی اضطراری (ESD Systems)
- واحدهای فرآیند پتروشیمی و پالایشگاه‌ها
- تأسیسات انتقال آب و فاضلاب شهری
- سیستم‌های بخار و کندانس نیروگاه‌ها
- خطوط انتقال سیالات قابل اشتعال و خطرناک
در این سیستم‌ها، زمان واکنش سریع شیر می‌تواند از بروز انفجار، آسیب به تجهیزات یا توقف تولید جلوگیری کند.
انتخاب و خرید شیر کنترل سریع
مهندسان هنگام انتخاب شیر کنترل مناسب، فاکتورهایی مانند جنس بدنه، نوع عملگر، فشار کاری، دمای سیال، اندازه اتصال و Cv را بررسی می‌کنند.
تولیدکنندگان معمولاً شیرهای کنترل سریع را از فولاد ضدزنگ، برنز یا چدن نشکن می‌سازند.
در وب‌سایت ریتاپی، شما می‌توانید شیرهای صنعتی برندهای معتبر ایرانی و خارجی را مشاهده، مقایسه و از مشاوره تخصصی کارشناسان استفاده کنید.
تیم کارشناسان فنی ریتاپی با بررسی دقیق شرایط فرآیند و نوع سیال، بهترین گزینه را برای قطع و وصل سریع جریان در خطوط پایپینگ صنعتی پیشنهاد می‌کنند.
مزایا و ویژگی‌های فنی شیر کنترل سریع
- واکنش سریع در تغییر وضعیت جریان
- عملکرد پایدار در فشارهای بالا
- قابلیت آب‌بندی کامل (Tight Shut-off)
- افت فشار کم در وضعیت باز کامل
- طول عمر بالا در سیکل‌های مکرر قطع و وصل
- مناسب برای سیستم‌های ایمنی و اضطراری
جمع‌بندی
شیر کنترل سریع یکی از مؤلفه‌های کلیدی در سیستم‌های صنعتی مدرن است.
این شیرها با توانایی قطع و وصل فوری جریان، نقش حیاتی در پایداری، ایمنی و بهره‌وری فرآیندهای صنعتی دارند.
مطالعات نشان می‌دهد که حتی در بازشدگی‌های جزئی، شیر کنترل سریع تا ۹۰٪ ظرفیت نهایی جریان را عبور می‌دهد.
در نهایت، اگر مهندسان هنگام انتخاب شیر کنترل، نوع سیال، فشار کاری و سرعت پاسخ را در نظر بگیرند، عملکرد سیستم به‌طور چشمگیری بهبود می‌یابد.
ریتاپی به‌عنوان مرجع تخصصی تأمین تجهیزات پایپینگ، با ارائه انواع شیرهای صنعتی و خدمات مشاوره‌ای، همراه مطمئن مهندسان و پیمانکاران در مسیر اجرای پروژه‌های صنعتی است.
پرسش‌های متداول (FAQ)
۱. تفاوت شیر کنترل سریع با شیر گلوب در چیست؟
شیر کنترل سریع در بازشدگی‌های جزئی دبی بالایی عبور می‌دهد، در حالی که شیر گلوب برای کنترل تدریجی جریان مناسب‌تر است.
۲. آیا شیر کنترل سریع فقط در سیستم‌های اضطراری استفاده می‌شود؟
خیر، این شیرها در فرآیندهایی که نیاز به قطع و وصل سریع جریان دارند نیز کاربرد دارند، مانند خطوط بخار یا هوای فشرده.
۳. چگونه Cv مناسب برای انتخاب شیر تعیین می‌شود؟
با دانستن دبی مورد نیاز، اختلاف فشار و چگالی سیال، می‌توان مقدار Cv را از روابط تجربی یا نمودارهای استاندارد محاسبه کرد.
۴. آیا شیر کنترل سریع در برابر پدیده فلشینگ مقاوم است؟
در صورتی که فشار در نقطه‌ی وناکنترکتا از فشار بخار سیال بیشتر باشد، خطر فلشینگ وجود ندارد و شیر در شرایط ایده‌آل کار می‌کند.
