در انتخاب شیر کشویی، یک سؤال ساده میتواند از بروز هزینه‌های سنگین در آینده جلوگیری کند:
زبانه لاستیکی انتخاب کنیم یا زبانه فلزی؟
این دو شیر ممکن است از بیرون بسیار شبیه به هم باشند و حتی هر دو برای قطع و وصل جریان استفاده شوند، اما در بخش مهمی از عملکرد، یعنی نحوه آببندی زبانه با سیت شیر، تفاوت اساسی دارند. همین تفاوت روی میزان نشتی، رفتار شیر در برابر ذرات موجود در سیال، مقاومت در برابر دما و شرایط کاری، نگهداری، طول عمر و حتی هزینه‌های تعمیرات اثر میگذارد. به همین دلیل، انتخاب بین شیر کشویی زبانه لاستیکی و شیر کشویی زبانه فلزی نباید صرفاً بر اساس قیمت یا نام برند انجام شود.
در این مقاله، تفاوت شیر کشویی زبانه لاستیکی و زبانه فلزی را از نظر نحوه آببندی، میزان نشتی، مقاومت در برابر دما و ذرات موجود در سیال، طول عمر و نیازهای نگهداری بررسی می‌کنیم. همچنین با شناخت مزایا و محدودیت‌های هر مدل، مشخص می‌کنیم کدام نوع شیر برای شبکههای آب و فاضلاب یا کاربردهای صنعتی مناسبتر است و هنگام خرید باید به چه مشخصات فنی توجه داشته باشید.
شیر کشویی چیست و چه وظیفه‌ای دارد؟
شیر کشویی (Gate Valve) یکی از شیرهای قطع و وصل جریان است که با حرکت یک زبانه در مسیر جریان، عبور سیال را باز یا مسدود میکند. در بازار، این شیر با نام «شیر فلکه کشویی» نیز شناخته می‌شود. در حالت کاملاً باز، زبانه از مسیر جریان کنار می‌رود و مسیر عبور سیال تقریباً آزاد می‌شود. در حالت بسته، زبانه روی سیت قرار گرفته و جریان را قطع میکند.
به همین دلیل، شیر کشویی معمولاً برای باز یا بسته کردن کامل جریان استفاده می‌شود و گزینه مناسبی برای کنترل مداوم دبی نیست. اجزای اصلی شیر کشویی شامل مواردی مانند موارد زیر است:
- بدنه
- زبانه (Wedge)
- سیت
- ساقه (Stem)
- بونت یا درپوش
- پکینگ
- عملگر یا فلکه
اما در میان این اجزا، رابطه بین زبانه و سیت اهمیت ویژه‌ای در آببندی شیر دارد. اینجاست که تفاوت اصلی دو خانواده مورد بحث ما مشخص می‌شود.
شیر کشویی زبانه لاستیکی
در شیر کشویی زبانه لاستیکی، سطح زبانه با یک پوشش الاستومری، معمولاً لاستیکی، پوشانده می‌شود. این پوشش هنگام بسته شدن شیر روی سیت قرار می‌گیرد و با ایجاد تماس مناسب، آببندی را انجام می‌دهد.
در بسیاری از شیرهای مورد استفاده در شبکههای آب، این طراحی با هدف ایجاد آببندی مطمئن و کاهش احتمال عبور جریان در حالت بسته به کار می‌رود. به این نوع طراحی معمولاً Resilient Seated Gate Valve یا شیر کشویی با سیت نرم گفته می‌شود.
مهم‌ترین ویژگی شیر کشویی زبانه لاستیکی
مهم‌ترین ویژگی این نوع شیر، آببندی نرم (Soft Sealing) است. لاستیک میتواند تا حدی با ناهمواری‌های سطح تماس تطبیق پیدا کند. بنابراین در شرایط مناسب، امکان دستیابی به آببندی بسیار خوبی وجود دارد. البته این موضوع به معنی مقاوم بودن لاستیک در برابر هر سیال، دما یا شرایط کاری نیست. جنس الاستومر باید متناسب با سیال و شرایط سرویس انتخاب شود.
مزایا و محدودیت‌های شیر کشویی زبانه لاستیکی
مزایای رایج این طراحی:
- آببندی نرم و تطبیق بهتر با ناهمواری‌های سطح تماس
- کاربرد گسترده در شبکههای آب و تأسیسات عمومی
محدودیت‌هایی که باید در نظر گرفت:
- وابستگی به جنس الاستومر در برابر دمای کاری و نوع سیال
- احتمال آسیب پوشش لاستیکی در اثر سایش یا ذرات سخت
شیر کشویی زبانه فلزی
در شیر کشویی زبانه فلزی، آببندی از طریق تماس فلز با فلز بین زبانه و سیت انجام می‌شود. به این نوع طراحی معمولاً Metal Seated Gate Valve یا شیر کشویی با سیت فلزی گفته می‌شود. در این ساختار، خبری از پوشش لاستیکی روی سطح آببندی زبانه نیست و عملکرد شیر بیشتر به دقت ساخت، ماشین‌کاری سطوح آببندی و شرایط کاری وابسته است.
شیرآلات صنعتی زبانه فلزی در کاربردهایی که مقاومت مکانیکی، دمای کاری یا شرایط سرویس خاص اهمیت دارد، می‌توانند گزینه مناسبی باشند.
ریتاپی با ارائه انواع شیر کشویی از برندهای معتبر داخلی و خارجی، امکان تأمین محصولات متناسب با نیاز پروژه‌های مختلف را فراهم میکند. برای دریافت مشاوره و استعلام قیمت انواع شیر صنعتی کشویی، با ریتاپی در ارتباط باشید.
مزایا و محدودیت‌های شیر کشویی زبانه فلزی
مزایای رایج این طراحی:
- آببندی فلز با فلز، بدون وابستگی به پوشش الاستومری
- مناسبتر بودن برای برخی شرایط دمایی و مکانیکی خاص، بسته به طراحی و متریال
محدودیت‌هایی که باید در نظر گرفت:
- کیفیت آببندی به دقت ماشین‌کاری سطوح بستگی دارد
- ورود ذرات و سایش میتواند به سطوح آببندی آسیب بزند

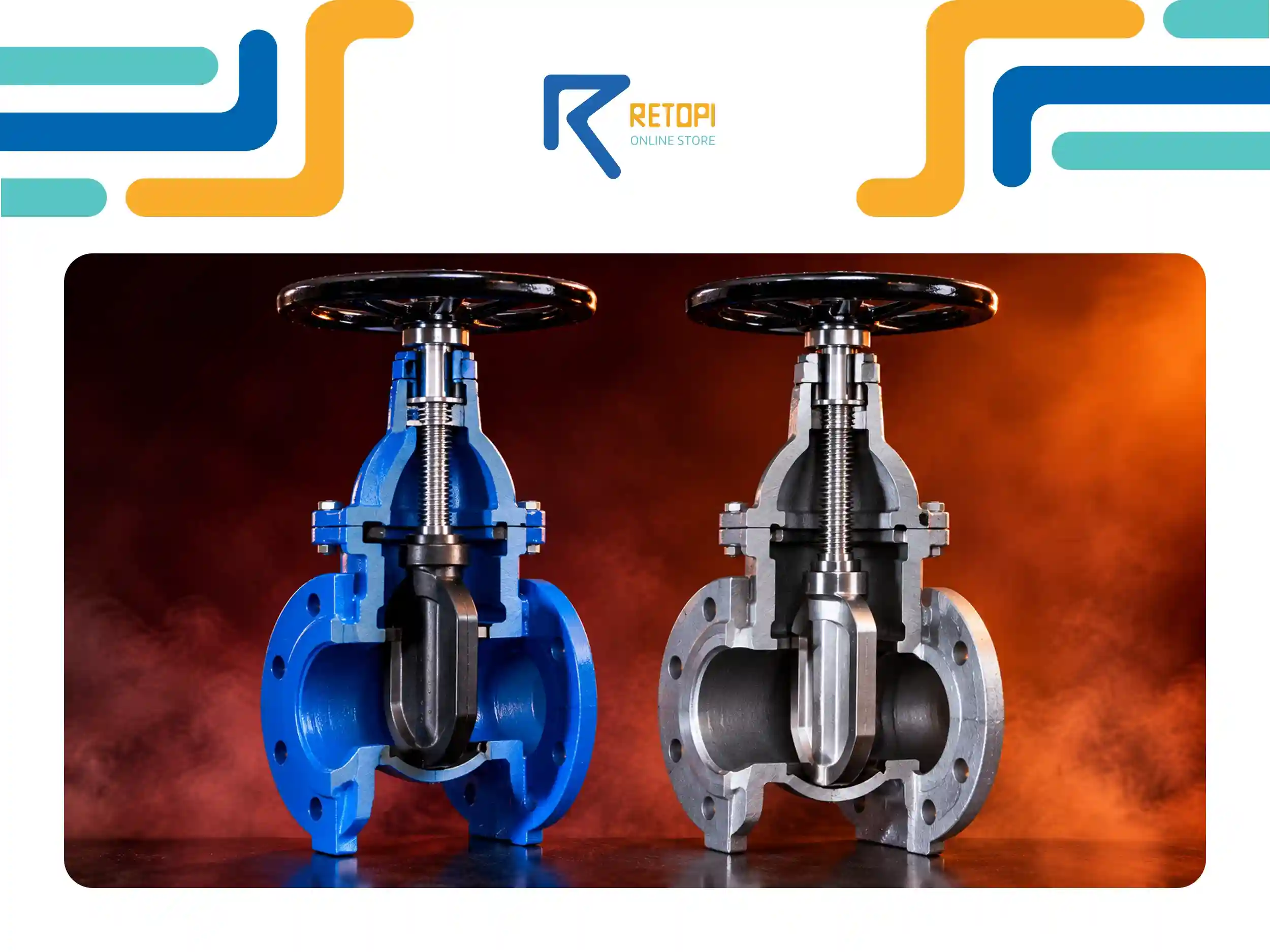

تفاوت شیر کشویی زبانه لاستیکی و زبانه فلزی
اگر بخواهیم تفاوت اصلی این دو نوع شیر را در یک جمله خلاصه کنیم:
شیر کشویی زبانه لاستیکی برای دستیابی به آببندی نرم و مطمئن طراحی شده است، در حالی که شیر زبانه فلزی به آببندی فلز با فلز متکی است. اما برای انتخاب واقعی، باید تفاوت‌ها را دقیق‌تر بررسی کرد.
۱- تفاوت در روش آببندی
مهم‌ترین تفاوت، همین بخش است. در زبانه لاستیکی، یک لایه الاستومری بین سطوح آببندی قرار می‌گیرد. این لایه میتواند ناهمواری‌های سطح را بهتر پوشش دهد.
در زبانه فلزی، دو سطح فلزی باید با دقت مناسب روی یکدیگر قرار بگیرند تا آببندی ایجاد شود. بنابراین از نظر آببندی در شرایط ایده‌آل، شیرهای زبانه لاستیکی معمولاً عملکرد بسیار خوبی دارند.
۲- تفاوت در نشتی
یکی از دلایل استفاده گسترده از شیرهای زبانه لاستیکی در شبکههای آب، امکان دستیابی به آببندی مناسب و کاهش نشتی داخلی است. در مقابل، شیرهای زبانه فلزی ممکن است در شرایطی که ذرات، رسوبات یا سایش روی سطوح آببندی ایجاد شود، رفتار متفاوتی داشته باشند. البته میزان نشتی به عوامل مختلفی از جمله موارد زیر وابسته است:
- طراحی شیر
- کیفیت ساخت
- وضعیت سیت
- فشار کاری
- نصب
- شرایط سیال
- میزان سایش
بنابراین نمیتوان صرفاً بر اساس جنس زبانه، عملکرد تمام مدل‌های موجود در بازار را یکسان دانست.
۳- تفاوت در مقاومت در برابر ذرات و آلودگی سیال
در بسیاری از شبکههای آب و فاضلاب، سیال کاملاً عاری از ذرات نیست. وجود شن، ماسه، رسوبات و ذرات معلق میتواند روی سطوح آببندی اثر بگذارد. در شیر زبانه لاستیکی، طراحی زبانه و خاصیت الاستومری پوشش میتواند در برخی کاربردها به آببندی مناسب کمک کند.
اما باید توجه داشت که لاستیک نیز در برابر سایش و آسیب مکانیکی نامحدود نیست. در مقابل، شیر زبانه فلزی در برخی شرایط خاص که مقاومت مکانیکی سطح اهمیت دارد، مزیت‌هایی دارد؛ هرچند ورود ذرات به ناحیه سیت میتواند باعث آسیب یا اختلال در آببندی شود.
۴- تفاوت در مقاومت دمایی
اینجا یکی از نقاط مهم انتخاب است. الاستومرها محدوده دمای کاری مشخصی دارند و انتخاب جنس نامناسب میتواند باعث موارد زیر شود:
- سخت شدن لاستیک
- نرم شدن بیش از حد
- ترک‌خوردگی
- تغییر شکل
- کاهش کیفیت آببندی
در مقابل، ساختار فلزی در بسیاری از کاربردهای دمایی، محدودیت‌های متفاوتی دارد. بنابراین اگر سیال دمای بالایی دارد، انتخاب شیر باید بر اساس دمای واقعی سرویس و متریال تمام اجزای در تماس با سیال انجام شود، نه فقط جنس بدنه.
۵- تفاوت در مقاومت در برابر خوردگی
خوردگی فقط مربوط به بدنه شیر نیست. سطوح آببندی و زبانه نیز باید در برابر محیط کاری مقاومت کافی داشته باشند. در شیر زبانه لاستیکی، بخش آببندی از الاستومر ساخته شده و انتخاب متریال مناسب اهمیت زیادی دارد.
در شیر زبانه فلزی، جنس فلز، پوشش، کیفیت سطوح آببندی و شرایط سیال روی مقاومت خوردگی اثر می‌گذارند. برای سیالات خورنده، نمیتوان نسخه واحدی برای همه پروژه‌ها پیچید. مهندسی متریال، فشار، دما و ترکیب شیمیایی سیال باید هم‌زمان بررسی شوند.
۶- تفاوت در تعمیر و نگهداری
در پروژه‌های صنعتی، موضوع فقط خرید شیر نیست. یک شیر ممکن است سال‌ها در خط نصب باشد و در این مدت نیاز به بازرسی، تعمیر یا تعویض قطعات پیدا کند. در شیرهای زبانه لاستیکی، وضعیت پوشش الاستومری یکی از موارد مهم بازرسی است.
پارگی، فرسودگی، جداشدگی یا آسیب به پوشش میتواند عملکرد آببندی را کاهش دهد. در شیرهای زبانه فلزی، بررسی سطوح آببندی، سایش و وضعیت سیت اهمیت بیشتری پیدا میکند. بنابراین نوع تعمیرات مورد نیاز این دو طراحی نیز یکسان نیست.
۷- تفاوت در کاربرد
به طور کلی، شیر کشویی زبانه لاستیکی در بسیاری از کاربردهای زیر استفاده می‌شود:
- شبکههای انتقال آب
- خطوط آبرسانی
- شبکههای آب شهری
- برخی سیستم‌های آتش‌نشانی
- برخی کاربردهای فاضلاب
- تأسیسات ساختمانی
شیرهای زبانه فلزی نیز بسته به طراحی و متریال، در کاربردهای مختلف صنعتی و سیالاتی قابل استفاده هستند؛ به‌خصوص جایی که شرایط کاری، دما، سیال یا الزامات مکانیکی استفاده از سیت فلزی را توجیه میکند.
نکته مهم: کاربرد واقعی هر شیر باید بر اساس دیتاشیت و استاندارد سازنده مشخص شود، نه صرفاً نام «زبانه لاستیکی» یا «زبانه فلزی».
جدول مقایسه شیر کشویی زبانه لاستیکی و زبانه فلزی
| ویژگی | زبانه لاستیکی | زبانه فلزی |
|---|---|---|
| نوع آببندی | نرم | فلز با فلز |
| آببندی | معمولاً بسیار مناسب در شرایط طراحی‌شده | وابسته به دقت سطوح و شرایط کاری |
| تحمل دما | وابسته به الاستومر | معمولاً مناسبتر برای شرایط دمایی خاص |
| حساسیت به سایش | پوشش لاستیکی میتواند در برابر سایش آسیب‌پذیر باشد | سطوح فلزی نیز دچار سایش می‌شوند |
| کاربرد رایج | آب و بسیاری از شبکههای آبرسانی | کاربردهای صنعتی و شرایط خاص |
| تعمیر و نگهداری | بررسی وضعیت پوشش لاستیکی مهم است | بررسی سیت و سطوح آببندی اهمیت دارد |
| عملکرد در برابر ذرات | وابسته به طراحی و شرایط سرویس | وابسته به طراحی و شرایط سرویس |
| انتخاب متریال | الاستومر اهمیت زیادی دارد | جنس فلز و پوشش اهمیت دارد |
| مناسب برای | بسیاری از خطوط آب و کاربردهای عمومی | کاربردهایی با الزامات خاص‌تر |
این جدول یک راهنمای عمومی است و جایگزین بررسی دیتاشیت سازنده و مشخصات پروژه نیست.
شیر کشویی زبانه لاستیکی بهتر است یا فلزی؟
پاسخ کوتاه این است، هیچ‌کدام به صورت مطلق بهتر نیستند. شیر مناسب، شیری است که با شرایط واقعی پروژه سازگار باشد. برای مثال، اگر پروژه مربوط به یک شبکه انتقال آب با دمای معمولی و نیاز به آببندی مناسب باشد، شیر کشویی زبانه لاستیکی میتواند گزینه بسیار مناسبی باشد.
اما اگر پروژه شرایط دمایی یا مکانیکی خاصی داشته باشد، ممکن است طراحی زبانه فلزی انتخاب منطقی‌تری باشد. برای انتخاب، این پارامترها را بررسی کنید:
۱- نوع سیال
آب، فاضلاب، بخار، سیالات فرایندی و مواد شیمیایی رفتار یکسانی ندارند.
۲- فشار کاری
فشار کاری خط باید با کلاس فشار شیر مطابقت داشته باشد.
۳- دمای کاری
خصوصاً در شیرهای زبانه لاستیکی، محدوده دمایی الاستومر باید بررسی شود.
۴- شرایط شیمیایی سیال
مقاومت متریال زبانه، سیت، پوشش و سایر اجزا باید با سیال سازگار باشد.
۵- وجود ذرات جامد
اگر سیال حاوی ذرات یا رسوبات است، طراحی شیر و شرایط آببندی اهمیت بیشتری پیدا میکند.
۶- دفعات باز و بسته شدن
شیر کشویی عموماً برای قطع و وصل جریان طراحی شده است، نه تنظیم پیوسته دبی.
۷- محل نصب
زمینی، داخل ساختمان، حوضچه، تأسیسات صنعتی و خطوط مدفون می‌توانند نیازهای متفاوتی داشته باشند.
یک مثال واقعی برای انتخاب شیر کشویی
فرض کنید قرار است برای یک خط انتقال آب در یک پروژه عمرانی، شیر کشویی انتخاب کنید. مشخصات اولیه:
- سیال: آب
- دما: معمولی
- کاربرد: قطع و وصل
- فشار کاری: مشخص
- نیاز به آببندی مناسب
- نصب در شبکه انتقال
در چنین شرایطی، شیر کشویی زبانه لاستیکی میتواند گزینه مناسبی باشد؛ البته به شرطی که فشار، استاندارد، متریال و سایر مشخصات شیر با طراحی خط هماهنگ باشند. حالا یک پروژه صنعتی را تصور کنید که سیال دمای بالاتری دارد یا شرایط کاری آن باعث می‌شود محدودیت‌های الاستومر اهمیت پیدا کند.
در این حالت، استفاده از شیر زبانه لاستیکی بدون بررسی دقیق مشخصات متریال میتواند تصمیم اشتباهی باشد و باید گزینه‌های دارای سیت فلزی نیز بررسی شوند. این دقیقاً همان جایی است که انتخاب شیر از روی قیمت یا ظاهر، تبدیل به ریسک پروژه می‌شود.
هنگام خرید شیر کشویی زبانه لاستیکی و فلزی به چه نکاتی توجه کنیم؟
قیمت شیر کشویی نباید اولین و آخرین معیار تصمیم‌گیری باشد. پیش از خرید، حداقل این مشخصات را مشخص کنید:
- نوع شیر: Gate Valve
- نوع زبانه: Rubber Seated یا Metal Seated
- سایز اسمی: DN
- کلاس فشار: PN یا Class، مطابق استاندارد محصول (مثلاً PN10 یا PN16)
- جنس بدنه: مثلاً چدن، فولاد یا سایر متریال‌های متناسب با کاربرد
- جنس زبانه و سیت: بسته به نوع شیر
- جنس الاستومر: در مدل‌های زبانه لاستیکی
- نوع اتصال: فلنجی، رزوه‌ای یا سایر انواع اتصال متناسب با مدل
- استاندارد طراحی و آزمون: باید با مشخصات فنی پروژه و الزامات کارفرما مطابقت داشته باشد.
- شرایط نصب: افقی، عمودی، مدفون یا نصب در تأسیسات
چرا برند شیر کشویی مهم است؟
حتی اگر دو شیر از نظر سایز، فشار و نوع زبانه یکسان باشند، لزوماً عملکرد یکسانی ندارند. کیفیت مواردی مانند موارد زیر میتواند تفاوت زیادی ایجاد کند:
- طراحی زبانه
- کیفیت پوشش لاستیکی
- ماشین‌کاری سیت
- پوشش ضدخوردگی
- کیفیت ریخته‌گری
- جنس ساقه
- آببندی ساقه
- تست‌های کارخانه
- کنترل کیفیت
بنابراین هنگام خرید شیر کشویی، فقط عبارت «زبانه لاستیکی» یا «زبانه فلزی» را جست‌وجو نکنید. مشخصات فنی کامل محصول را بررسی کنید.
برندهای معتبر شیر کشویی زبانه لاستیکی و فلزی
در بازار تجهیزات تأسیسات و پایپینگ، برندهای مختلفی در حوزه شیرآلات فعالیت می‌کنند و انتخاب برند مناسب به نوع پروژه، استاندارد مورد نیاز، بودجه و شرایط تأمین بستگی دارد. در بازار ایران نیز برندهای مختلف داخلی و خارجی برای کاربردهای آب، تأسیسات و صنایع مورد استفاده قرار می‌گیرند. برای مقایسه برندها بهتر است معیارهایی مانند موارد زیر بررسی شوند:
- استاندارد محصول
- محدوده سایز
- محدوده فشار
- متریال
- نوع سیت
- گواهی‌های آزمون
- خدمات پس از فروش
- موجودی
- تأمین قطعات
- سابقه استفاده در پروژه‌های مشابه
برند به تنهایی تضمین‌کننده انتخاب صحیح نیست؛ مدل دقیق شیر اهمیت دارد.
اشتباهات رایج هنگام انتخاب شیر کشویی
انتخاب شیر فقط بر اساس سایز لوله
این یکی از رایج‌ترین اشتباهات است. اینکه لوله DN۱۰۰ است، به تنهایی تمام مشخصات شیر را تعیین نمی‌کند. فشار، استاندارد اتصال، نوع سیال، دما و شرایط کاری نیز باید بررسی شوند.
انتخاب ارزان‌ترین شیر
هزینه خرید فقط بخشی از هزینه واقعی شیر است. اگر شیر نامناسب باعث نشتی، توقف خط یا تعمیرات زودهنگام شود، صرفه‌جویی اولیه خیلی زود معنای خودش را از دست می‌دهد.
انتخاب زبانه لاستیکی بدون بررسی دما
لاستیک یک متریال عمومی و نامحدود نیست. نوع الاستومر و محدوده دمای کاری آن باید بررسی شود.
استفاده از شیر کشویی برای کنترل دبی
شیر کشویی عمدتاً برای قطع و وصل جریان طراحی شده است. استفاده نادرست از آن برای تنظیم مداوم جریان میتواند باعث سایش و آسیب به اجزای شیر شود.
چک‌لیست سریع انتخاب شیر کشویی
قبل از ثبت سفارش، این موارد را بررسی کنید:
- نوع سیال مشخص است.
- فشار کاری مشخص است.
- دمای کاری مشخص است.
- سایز اسمی مشخص است.
- نوع زبانه مشخص است.
- متریال بدنه بررسی شده است.
- جنس سیت بررسی شده است.
- در مدل لاستیکی، نوع الاستومر مشخص است.
- استاندارد محصول با پروژه مطابقت دارد.
- نوع اتصال مشخص است.
- شرایط نصب مشخص است.
- دیتاشیت و گواهی‌های مورد نیاز بررسی شده‌اند.
- موجودی و تأمین قطعات بررسی شده است.
جمع‌بندی؛ زبانه لاستیکی یا فلزی؟
انتخاب بین شیر کشویی زبانه لاستیکی و شیر کشویی زبانه فلزی یک انتخاب مطلق بین «خوب» و «بد» نیست. زبانه لاستیکی در بسیاری از شبکههای آب و کاربردهایی که آببندی نرم اهمیت دارد، انتخاب مناسبی است. از طرف دیگر، زبانه فلزی میتواند در شرایطی که دما، شرایط مکانیکی یا الزامات خاص سرویس مطرح است، گزینه مناسب‌تری باشد. بنابراین قبل از خرید، به جای اینکه فقط بپرسید کدام شیر بهتر است؟ سؤال دقیق‌تر این است «کدام شیر با شرایط واقعی خط من سازگارتر است؟» در ریتاپی می‌توانید مشخصات فنی شیرآلات و تجهیزات تأسیسات و پایپینگ را بررسی کرده و برای انتخاب محصول مناسب پروژه، اطلاعات فنی مورد نیاز را در نظر بگیرید.
سوالات متداول درباره تفاوت شیر کشویی زبانه لاستیکی و فلزی
تفاوت اصلی شیر کشویی زبانه لاستیکی و فلزی چیست؟
تفاوت اصلی در روش آببندی است. زبانه لاستیکی از آببندی نرم استفاده میکند، در حالی که زبانه فلزی بر تماس فلز با فلز متکی است. این تفاوت روی عملکرد، دمای کاری، نگهداری و کاربرد شیر اثر میگذارد.
آیا شیر فلکه کشویی با شیر کشویی فرق دارد؟
خیر. «شیر فلکه کشویی» و «شیر کشویی» در بازار معمولاً به یک نوع شیر (Gate Valve) اشاره دارند. تفاوت اصلی در نوع زبانه (لاستیکی یا فلزی)، متریال و مشخصات فنی محصول است.
شیر کشویی زبانه لاستیکی برای آب بهتر است یا زبانه فلزی؟
برای بسیاری از شبکههای انتقال و توزیع آب، شیرهای زبانه لاستیکی گزینه رایجی هستند؛ اما انتخاب نهایی باید بر اساس فشار، دما، کیفیت سیال، استاندارد پروژه و مشخصات سازنده انجام شود.
آیا شیر کشویی زبانه لاستیکی نشتی ندارد؟
هیچ شیر صنعتی را نمیتوان صرفاً به دلیل نوع زبانه، کاملاً مصون از نشتی دانست. کیفیت ساخت، نصب، شرایط کاری، سایش و نگهداری نیز روی نشتی تأثیر دارند.
آیا شیر کشویی زبانه فلزی برای دمای بالا مناسبتر است؟
در بسیاری از کاربردهای دمایی خاص، سیت فلزی میتواند نسبت به برخی الاستومرها محدودیت دمایی کمتری داشته باشد؛ اما محدوده واقعی دما باید از دیتاشیت همان شیر و متریال آن بررسی شود.
آیا شیر کشویی زبانه لاستیکی برای آب گرم مناسب است؟
بستگی به جنس الاستومر و دمای کاری دارد. پیش از انتخاب، محدوده دمایی الاستومر و مشخصات شیر را از دیتاشیت سازنده بررسی کنید.
آیا شیر کشویی برای تنظیم دبی مناسب است؟
خیر. شیر کشویی عموماً برای قطع و وصل جریان طراحی شده است و استفاده مداوم از آن برای کنترل دبی میتواند باعث آسیب و سایش اجزای شیر شود.
برای خرید شیر کشویی چه مشخصاتی لازم است؟
حداقل باید نوع سیال، سایز، فشار، دما، نوع اتصال، جنس بدنه، نوع زبانه، متریال سیت و استاندارد مورد نیاز مشخص باشد.
