وقتی پمپ آب روشن میشود، لرزش موتور از طریق لولهها و کف به سازه منتقل میشود و نتیجه‌اش صدای مزاحم، لرزش لولهها و فرسودگی زودهنگام اتصالات است. لرزه گیر پمپ آب خانگی قطعه‌ای انعطاف‌پذیر است که این انتقال را کاهش می‌دهد. در این راهنما انواع لرزهگیر، محل درست نصب، معیارهای انتخاب و عوامل مؤثر بر قیمت را مرور می‌کنیم.
لرزه گیر پمپ آب خانگی چیست و چه کاربردی دارد؟
لرزه گیر پمپ آب خانگی قطعه‌ای از جنس لاستیک یا فلز است که بین پمپ و شبکه‌ی لولهکشی یا بین پمپ و کف قرار میگیرد تا ارتعاش، حرکت و تنش مکانیکی پمپ مستقیم به لولهها و ساختمان منتقل نشود. در بازار، این عنوان دو کاربرد را پوشش می‌دهد:
| نوع | محل قرارگیری و وظیفه |
|---|---|
| لرزهگیر روی لوله (اتصال انعطاف‌پذیر) | در مسیر مکش و رانش، کنار دهانهی پمپ؛ ارتعاش را از لولهها جدا میکند و تنش اتصالات را کم میکند. |
| لرزهگیر زیر پمپ (پد یا پایه‌ی ضدلرزش) | بین شاسی یا پایه‌ی پمپ و کف؛ انتقال ارتعاش به بتن و سازه را کاهش می‌دهد. |
منشأ لرزش پمپ معمولاً ارتعاش طبیعی موتور و پروانه است، اما تراز نبودن پایه، تنش لولهکشی روی دهانهی پمپ، فرسودگی بلبرینگ، کاویتاسیون و نابالانسی هم آن را زیاد می‌کنند. لرزهگیر فقط انتقال ارتعاش را کم میکند و عیب مکانیکی پمپ را رفع نمی‌کند؛ اگر علت لرزش خرابی بلبرینگ یا کاویتاسیون باشد، ابتدا باید همان برطرف شود.
آیا هر پمپ آب خانگی به لرزهگیر نیاز دارد؟
نه همیشه. اگر پمپ نزدیک فضای مسکونی نصب شده، لولهها صلب به آن متصل‌اند یا لرزش و صدا به طبقات و دیوارها منتقل میشود، نصب لرزهگیر توصیه میشود. در نصب‌های کوچک با پایه‌ی مناسب و لولهکشی بدون تنش، ممکن است لرزش ناچیز باشد.
انواع لرزه گیر زیر پمپ آب
برای پمپ‌های خانگی سه گروه رایج وجود دارد؛ یکی زیر پمپ و دو نوع روی لوله.
پد و پایه‌ی ضدلرزش زیر پمپ
پد یا پایه‌ی لاستیکی بین شاسی پمپ و کف قرار میگیرد و برای پمپ‌های کوچک و خانگی رایج‌ترین گزینه است. برای تجهیزات سنگین‌تر یا کم‌دورتر، پایه‌ی فنری استفاده میشود. این نوع فقط ارتعاش انتقالی به کف را کم میکند و جایگزین اتصال انعطاف‌پذیر روی لوله نیست.
لرزه گیر لاستیکی
اتصال انعطاف‌پذیر لاستیکی، معمولاً فلنجی و با اسکلت تقویتی، ارتعاش و بخشی از صدای منتقلشده از لوله را جذب میکند و جابه‌جایی‌های کوچک را تحمل میکند. جنس لاستیک باید با سیال و دما سازگار باشد؛ برای مثال EPDM برای آب و NBR برای سیالات نفتی به‌کار می‌رود.
لرزه گیر آکاردئونی (فلزی)

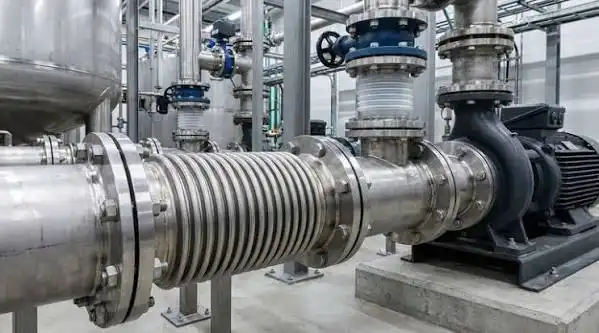

بدنه‌ی چین‌خورده‌ی لرزه گیر آکاردئونی (بلوز)، که معمولاً از ورق استیل ساخته میشود، حرکت محوری و جانبی را جذب میکند و در دما و فشار بالاتر کاربرد دارد. برای مدارهای آب گرم و حرارتی مرکزی انتخاب رایجی است.

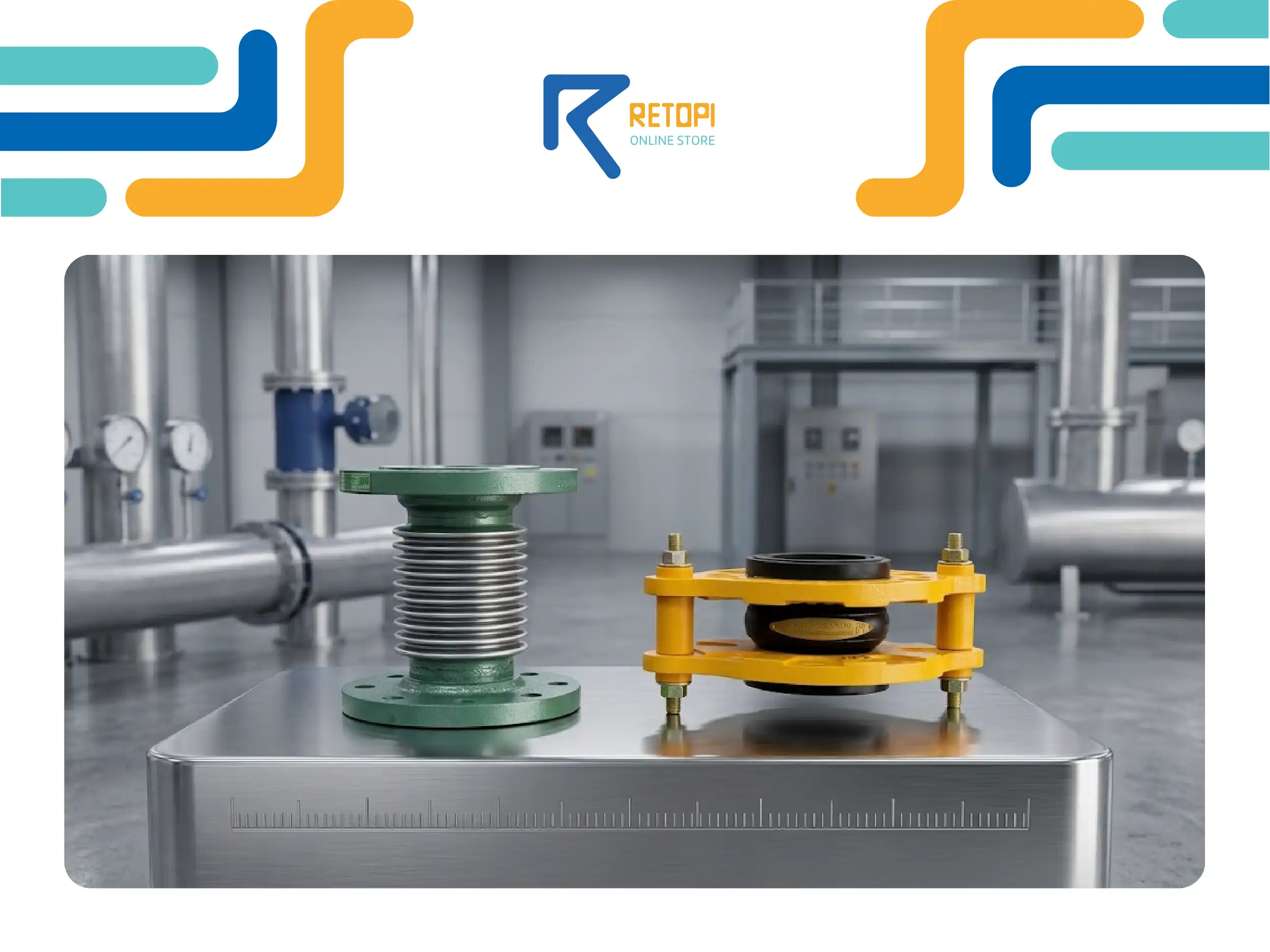

| ویژگی | لاستیکی | آکاردئونی (فلزی) |
|---|---|---|
| جذب ارتعاش و صدا | عالی | خوب؛ وابسته به طراحی |
| دمای کاری | محدود به جنس لاستیک | مناسب دمای بالاتر |
| کاربرد رایج | آب سرد و گرم ساختمانی | آب گرم، حرارت مرکزی، صنعت |
| وزن و هزینه | معمولاً کمتر | معمولاً بیشتر |
این جدول مقایسه‌ی کلی است و مشخصات نهایی را باید از دیتاشیت سازنده بررسی کرد.
لرزه گیر لاستیکی بهتر است یا فلزی؟
برای پمپ‌های آب سرد یا ولرم خانگی، لرزهگیر لاستیکی معمولاً انتخاب کافی و اقتصادی است. اگر دمای سیال بالاست یا فشار کاری زیاد است، نوع آکاردئونی فلزی مناسب‌تر است. معیار اصلی، دما و فشار سیستم است، نه نوع جنس.
مزایای استفاده از لرزه گیر زیر پمپ
- کاهش انتقال ارتعاش به کف، دیوار و سازه‌ی ساختمان
- کاهش صدای مزاحم ناشی از لرزش لولهها و بدنه
- کم شدن تنش روی فلنج‌ها و اتصالات و احتمال شل شدن یا نشتی
- افزایش عمر پمپ و لولهکشی با کاهش خستگی مکانیکی
- جبران ناهممحوری جزئی و جابه‌جایی‌های کوچک در مسیر لوله (در انواع روی لوله)
خرید لرزه گیر آکاردئونی و لاستیکی ارتعاشات صنعتی ایران
برای کاهش انتقال لرزش و صدا در سیستمهای لولهکشی، انواع لرزهگیر آکاردئونی و لاستیکی را متناسب با فشار، دما و سایز اتصال انتخاب کنید. در ریتاپی می‌توانید مشخصات فنی مدل‌های مختلف و قیمت‌ها را بررسی کرده و برای خرید و دریافت پیش فاکتور تماس بگیرید.
آیا لرزه گیر صدای پمپ را کاملاً حذف میکند؟
خیر. لرزهگیر صدای ناشی از انتقال ارتعاش به لوله و سازه را کم میکند، اما صدای خود موتور، جریان سیال و کاویتاسیون را حذف نمی‌کند. همچنین راهکار ضربهی قوچ نیست؛ آن مشکل باید بر اساس علت هیدرولیکی‌اش حل شود.
بهترین محل نصب لرزه گیر پمپ آب کجاست؟
لرزهگیر روی لوله تا حد ممکن نزدیک به دهانهی پمپ و در هر دو سمت مکش و رانش نصب میشود، بین پمپ و شیرآلات (شیر یکطرفه و شیر قطعوصل). لرزهگیر زیر پمپ زیر شاسی یا پایه‌ی پمپ و روی سطح تراز، ترجیحاً پایه‌ی بتنی، قرار میگیرد.
نحوه نصب لرزه گیر پمپ آب
۱. بررسی مشخصات: سایز اتصال، فشار کاری، نوع اتصال و جهت جریان را با پمپ و لوله تطبیق دهید.
۲. بررسی مسیر لوله: لولهها باید هم‌محور باشند و به دهانهی پمپ نیرو وارد نکنند؛ لرزهگیر برای اصلاح کجی لولهکشی نیست.
۳. نصب بدون تنش: لرزهگیر را بدون کشش، فشردگی یا پیچش جا بزنید و پیچ‌های فلنج را ضربدری و یکنواخت سفت کنید.
۴. ساپورت مستقل لوله: وزن لولهها باید روی ساپورت باشد، نه روی لرزهگیر.
۵. تست نهایی: نشتی را کنترل کنید، پمپ را روشن کنید و لرزش و صدا را بررسی کنید. اگر لرزش غیرعادی ماند، علت را در خود پمپ جست‌وجو کنید.
نحوه انتخاب لرزه گیر مناسب پمپ آب خانگی
انتخاب فقط بر اساس سایز لوله کافی نیست. این معیارها را به ترتیب بررسی کنید:
| معیار | چه چیزی را بررسی کنیم |
|---|---|
| سایز اتصال | سایز باید با دهانهی پمپ و لوله بخواند؛ مثلاً DN25 (۱ اینچ)، DN32 (۱¼ اینچ) یا DN50 (۲ اینچ). |
| فشار کاری | فشار مجاز لرزهگیر (مثلاً PN10 یا PN16) باید بیشتر از فشار کاری سیستم باشد. |
| دما و نوع سیال | آب سرد، آب گرم یا سیال شیمیایی جنس متفاوتی می‌خواهد. |
| نوع اتصال | فلنجی، رزوه‌ای (دنده‌ای) یا مدل دیگر؛ باید با سیستم هماهنگ باشد. |
| میزان حرکت | مقدار جابه‌جایی و ارتعاش مورد انتظار را با ظرفیت لرزهگیر تطبیق دهید. |
| وزن پمپ (برای پد و پایه) | ظرفیت باربری پد یا پایه باید با وزن پمپ و شاسی هم‌خوان باشد. |
اشتباهات رایج در انتخاب
- انتخاب صرفاً بر اساس قیمت و نادیده گرفتن عمر مفید، فشار و دما
- انتخاب فقط بر اساس سایز لوله
- استفاده از لرزهگیر لاستیکی در دما یا فشار خارج از محدوده‌ی مجاز
- یکی گرفتن لرزهگیر زیر پمپ با لرزهگیر روی لوله؛ این دو کار متفاوتی انجام می‌دهند
قیمت لرزه گیر پمپ آب
قیمت لرزه گیر پمپ آب به چند عامل بستگی دارد و برای همه‌ی مدل‌ها یکسان نیست: نوع (پد، لاستیکی یا آکاردئونی)، جنس، سایز، فشار کاری، نوع اتصال، برند، کشور سازنده و کیفیت ساخت. هنگام مقایسه‌ی قیمت، دو محصول با مشخصات فنی یکسان را کنار هم بگذارید؛ لرزهگیر ارزان‌تر با فشار یا دمای پایین‌تر، انتخاب اقتصادی‌تری نیست. برای دریافت قیمت دقیق، این اطلاعات را آماده کنید:
- نوع پمپ (سانتریفیوژ، جتی، بوستر) و محل نصب (موتورخانه، پارکینگ، فضای تأسیسات)
- سایز اتصال (مثلاً DN۲۵، DN۳۲ یا DN۵۰) و نوع اتصال (فلنجی یا رزوه‌ای)
- نوع سیال و دمای کاری (آب سرد یا گرم)
- فشار کاری (مثلاً PN۱۰ یا PN۱۶)
خرید لرزه گیر پمپ آب خانگی از ریتاپی
لرزه گیر پمپ آب خانگی فقط یک اتصال بین پمپ و لوله نیست؛ انتخاب درست آن به دما، فشار، سایز و نوع اتصال بستگی دارد و جایگزین ساپورت‌گذاری اصولی و عیب‌یابی پمپ نمی‌شود. ریتاپی، مرجع تخصصی خرید و استعلام تجهیزات تأسیسات و پایپینگ، امکان بررسی و استعلام لرزهگیر و تجهیزات موردنیاز پروژه‌های ساختمانی و تأسیساتی را فراهم میکند. مشخصات پمپ و سیستم خود را ثبت کنید تا محصول متناسب با شرایط واقعی پروژه پیشنهاد شود.
سوالات متداول (FAQ)
لرزه گیر زیر پمپ با لرزه گیر روی لوله چه فرقی دارد؟
لرزهگیر زیر پمپ ارتعاش منتقلشده به کف و بتن را کم میکند و لرزهگیر روی لوله ارتعاش منتقلشده به لولهها و اتصالات را. این دو مکملاند و یکی جای دیگری را نمیگیرد.
لرزه گیر را در سمت مکش نصب کنیم یا رانش؟
معمولاً در هر دو سمت و نزدیک دهانهی پمپ نصب میشود. اگر فقط یک سمت امکانپذیر است، طراحی و مسیر لولهکشی تعیین میکند که کدام سمت اولویت دارد.
ترتیب درست نصب لرزه گیر نسبت به شیرآلات چیست؟
در سمت رانش معمولاً پمپ، لرزهگیر، شیر یکطرفه و شیر قطعوصل قرار میگیرد. در سمت مکش هم لرزهگیر بین پمپ و شیر قطعوصل است. هدف این است که ارتعاش پیش از رسیدن به شیرآلات و ساپورتها مهار شود.
فشار کاری (PN) لرزه گیر را چطور انتخاب کنیم؟
PN لرزهگیر باید بیشتر از فشار کاری سیستم باشد، و فشار بستهشدن پمپ (Shut-off) و نوسانهای لحظهای را هم در نظر بگیرید. در سیستمهای ساختمانی معمولاً PN10 یا PN16 استفاده میشود و مقدار نهایی از دیتاشیت محصول تعیین میشود.
چرا با وجود لرزه گیر، پمپ هنوز می‌لرزد؟
معمولاً علت اصلی جای دیگری است: فرسودگی بلبرینگ، نابالانسی، کاویتاسیون، تراز نبودن پایه یا تنش لولهکشی روی دهانهی پمپ. لرزهگیر انتقال ارتعاش را کم میکند و منبع ارتعاش را برطرف نمی‌کند.
آیا لرزه گیر برای جبران کج بودن لولهکشی مناسب است؟
فقط ناهممحوری جزئی و در حد مجاز دیتاشیت را جبران میکند. کشیدن، فشردن یا پیچاندن لرزهگیر برای اصلاح کجی لوله باعث تنش دائمی و شکست زودهنگام میشود.
لرزه گیر جلوی ضربهی قوچ را میگیرد؟
خیر. ضربهی قوچ ناشی از تغییر ناگهانی جریان است و راهکارهایی مثل شیر با بستهشدن کنترلشده، مخزن ضربهگیر و طراحی مناسب مسیر دارد.
