از کنترل دبی آب و بخار گرفته تا قطع جریان سیالات نفتی و شیمیایی، هر شیر برای یک وظیفه مشخص طراحی شده است. بنابراین نمی‌توان گفت یک مدل شیر برای همه پروژه‌ها مناسب است. در این راهنما قرار است خیلی ساده و کاربردی با انواع شیر صنعتی، اجزای آن، متریال‌های رایج، عملگرها و نکات مهم خرید آشنا شویم. اگر در پایان مقاله هنوز بین چند گزینه مردد بودید، معیارهای انتخابی که در ادامه می‌خوانید میتواند تصمیم‌گیری را بسیار راحت‌تر کند.
شیر صنعتی چیست؟

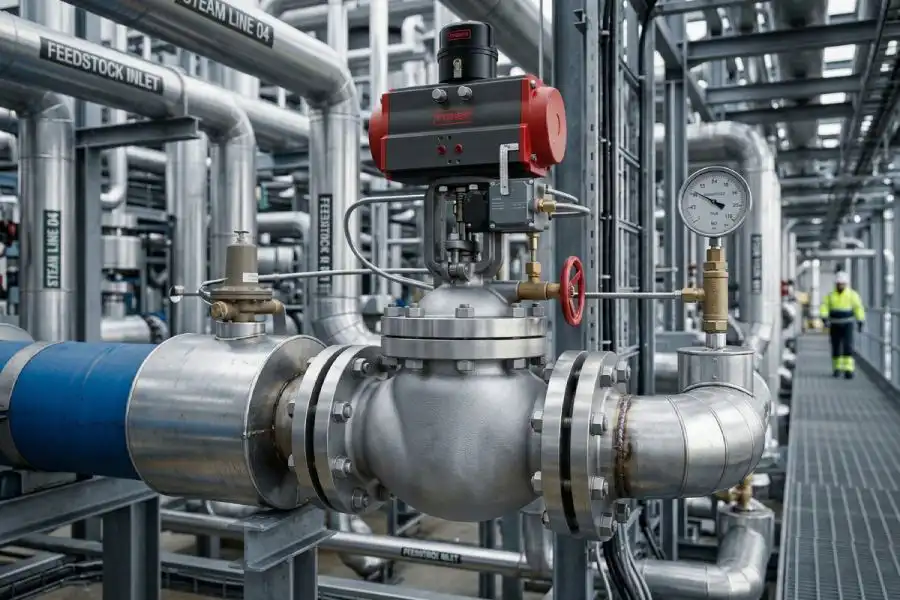

شیر صنعتی یا Industrial Valve وسیله‌ای مکانیکی است که در مسیر عبور سیال قرار می‌گیرد و وظیفه کنترل، قطع یا تنظیم جریان را بر عهده دارد. منظور از سیال میتواند آب، بخار، گاز، روغن، مواد شیمیایی یا حتی سیالات حاوی ذرات جامد باشد. نکته مهم اینجاست که هر سیال شرایط خاص خودش را دارد. دما، فشار، خورندگی، ویسکوزیته و حتی وجود ذرات معلق می‌توانند روی انتخاب شیر تأثیر بگذارند. به همین دلیل، انتخاب شیر صنعتی نباید فقط بر اساس قیمت یا سایز لوله انجام شود. گاهی یک انتخاب اشتباه میتواند باعث نشتی، افت فشار یا خرابی زودهنگام شود.
چرا انتخاب شیر اهمیت دارد؟
تصور کنید شیری برای فشار کاری یک خط مناسب نباشد. کوچک‌ترین ضعف در انتخاب متریال یا طراحی میتواند به توقف خط و هزینه‌های تعمیر منجر شود. از طرف دیگر، انتخاب درست باعث میشود شیر متناسب با شرایط واقعی سیستم کار کند و نگهداری آن نیز ساده‌تر باشد.

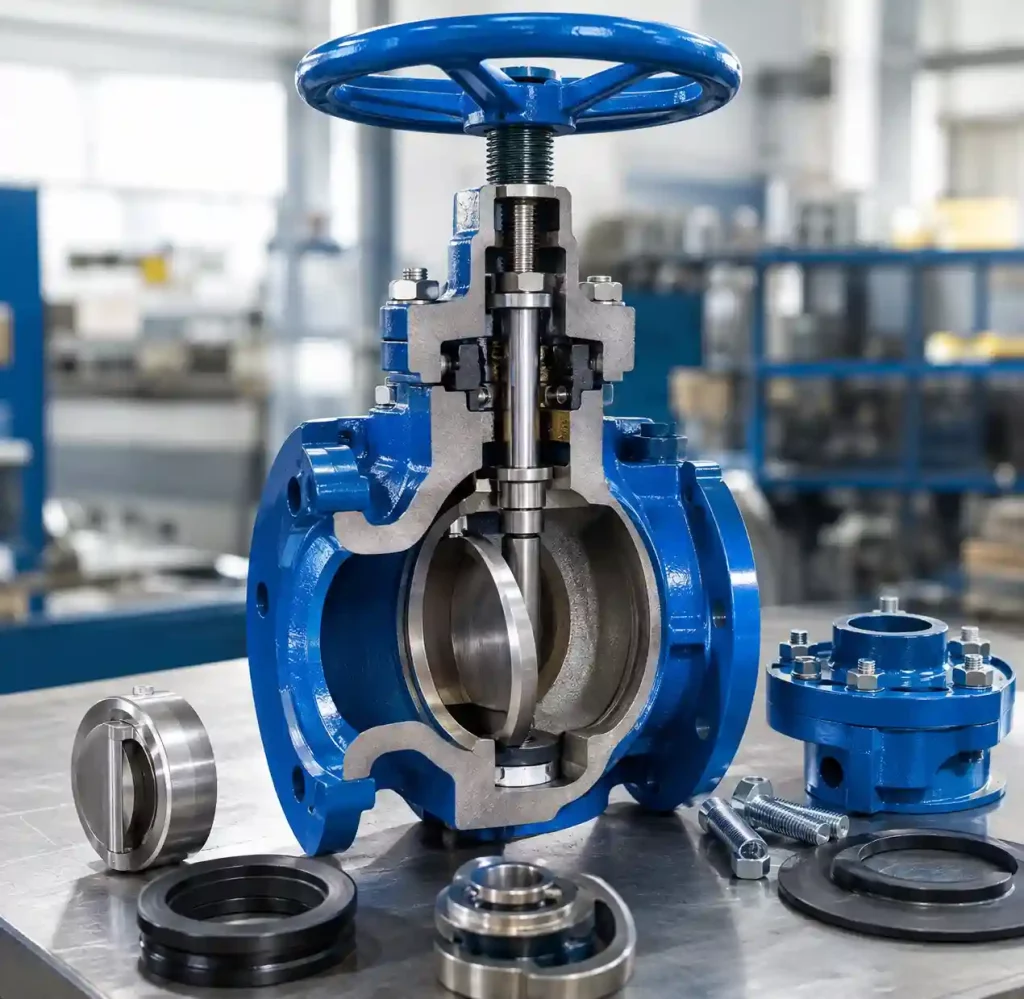

اجزای تشکیل دهنده شیر صنعتی
برای درک بهتر ساختار شیرآلات صنعتی، بهتر است اجزای یک شیر کشویی را بررسی کنیم. هر بخش وظیفه مشخصی دارد و عملکرد نهایی شیر به هماهنگی همین قطعات وابسته است.
- بدنه (body)
بدنه، بخش اصلی شیر است و اجزای داخلی را در خود جای می‌دهد. این قسمت با سیال در تماس است و به همین دلیل جنس آن اهمیت زیادی دارد. بدنه میتواند از چدن، فولاد، استنلس استیل یا متریال‌های دیگر ساخته شود.
- دیسک (disk)
در شیر صنعتی وظیفه باز و بسته کردن مسیر عبور سیال را بر عهده دارد. با حرکت دیسک، مسیر عبور سیال باز یا مسدود میشود. این حرکت یا بصورت دورانی و چرخشی است مانند شیر پروانه ای و شیر توپی و یا بصورت عمودی است مانند شیر کشویی.
- ساقه (stem)
ساقه، حرکت ایجادشده توسط فلکه یا عملگر را به قسمت متحرک شیر منتقل می‌کند. بسته به طراحی شیر، ساقه میتواند به شکل‌های مختلفی اجرا شود.
- سیت (seat)
سیت محل نشستن دیسک شیر است. کیفیت و طراحی آن نقش مهمی در آب‌بندی و جلوگیری از نشتی دارد. این سیت ها معمولا فلزی و یا از جنس لاستیک های خاص تهیه و طراحی می شوند.
- بونت (bonnet)
بونت روی بدنه قرار می‌گیرد و بخش‌های داخلی شیر را پوشش می‌دهد. این قسمت در بسیاری از مدل‌ها امکان دسترسی به اجزای داخلی را برای تعمیر یا سرویس فراهم می‌کند.
- سایر اجزای مهم
بسته به نوع شیر، قطعاتی مانند پکینگ، گسکت، فلکه، پیچ و مهره و اجزای آب‌بندی نیز در ساختار آن وجود دارند. البته ساختار دقیق هر شیر با توجه به نوع و طراحی آن متفاوت است.
شیر صنعتی چه کاربردهایی دارد؟
شاید مهمترین نکته درباره شیرآلات این باشد که همه آن‌ها قرار نیست یک کار را انجام دهند. به‌طور کلی، کاربرد شیرهای صنعتی را می‌توان در دو گروه اصلی قرار داد.
- تنظیم و کنترل جریان
در این حالت، شیر فقط باز یا بسته نیست. میزان عبور سیال میتواند تغییر کند. یعنی شیر ممکن است ۳۰، ۵۰ یا ۷۰ درصد باز باشد. به این ترتیب، مقدار جریان عبوری از خط کنترل میشود. گلوب ولو یکی از شیرهایی است که برای کنترل جریان کاربرد زیادی دارد. در سیستم‌هایی که تنظیم دقیق جریان اهمیت دارد، انتخاب شیر مناسب بسیار مهم است.
- قطع و وصل جریان ( حالت On/Off)
گاهی هدف فقط قطع یا وصل جریان است. در این شرایط، شیر در حالت کاملاً باز یا کاملاً بسته قرار می‌گیرد. وقتی شیر باز است، مسیر عبور سیال آزاد میشود. با بسته شدن آن نیز مسیر قطع خواهد شد.
شیرهای کشویی، پروانه‌ای و برخی مدل‌های توپی از گزینه‌هایی هستند که می‌توانند در کاربردهای قطع و وصل مورد استفاده قرار بگیرند. انتخاب بین این مدل‌ها به عواملی مثل فشار، دما، نوع سیال، سایز خط و فضای نصب بستگی دارد.
ریتاپی با ارائه انواع شیر صنعتی از برندهای معتبر داخلی و خارجی، امکان تأمین محصولات متناسب با نیاز پروژه‌های مختلف را فراهم می‌کند. برای دریافت مشاوره و استعلام قیمت انواع شیر صنعتی، با ریتاپی در ارتباط باشید.
متریال‌های رایج شیر صنعتی
جنس شیر یکی از مهمترین فاکتورها در انتخاب آن است. یک شیر ممکن است برای آب عملکرد بسیار خوبی داشته باشد، اما همان مدل برای یک سیال خورنده مناسب نباشد.
- چدن
چدن یکی از متریال‌های رایج در شیرآلات صنعتی و تأسیساتی است. این جنس در بسیاری از خطوط آب و سیستم‌های عمومی کاربرد دارد و معمولاً از نظر اقتصادی نیز گزینه قابل توجهی محسوب میشود.
- فولاد
در شرایطی که فشار و دمای کاری بالاتر باشد، شیرهای فولادی کاربرد گسترده‌ای دارند. این مدل‌ها در صنایع نفت، گاز، پتروشیمی و بسیاری از پروژه‌های صنعتی استفاده می‌شوند.
- استنلس استیل
استنلس استیل مقاومت مناسبی در برابر خوردگی دارد. به همین دلیل در صنایع غذایی، دارویی، شیمیایی و خطوطی که شرایط خورنده دارند، مورد توجه است.
- برنج و برنز
برنج و برنز نیز در برخی کاربردهای تأسیساتی و صنعتی استفاده می‌شوند. انتخاب میان این متریال‌ها به نوع سیال و شرایط کاری بستگی دارد.
- متریال‌های پیشرفته
در پروژه‌های خاص، متریال‌هایی مانند داپلکس و سوپرداپلکس نیز مورد استفاده قرار می‌گیرند. این آلیاژها برای شرایطی طراحی شده‌اند که مقاومت مکانیکی و خوردگی اهمیت بیشتری دارد. در نهایت، نمی‌توان گفت «بهترین متریال» برای تمام شیرها وجود دارد. بهترین گزینه، متریالی است که با شرایط واقعی پروژه سازگار باشد.
انواع شیر صنعتی
شناخت خانواده‌های مختلف شیرآلات، اولین قدم برای انتخاب درست است. هر مدل برای کاربرد خاصی طراحی شده است.
شیر کشویی یا گیت ولو
شیر کشویی معمولاً برای قطع و وصل جریان استفاده میشود. عضو مسدودکننده آن به شکل کشویی حرکت می‌کند. این شیر برای حالتی مناسب است که نیاز به عبور کامل جریان در زمان باز بودن شیر وجود دارد. استفاده از آن برای تنظیم مداوم جریان معمولاً انتخاب ایده‌آلی نیست.

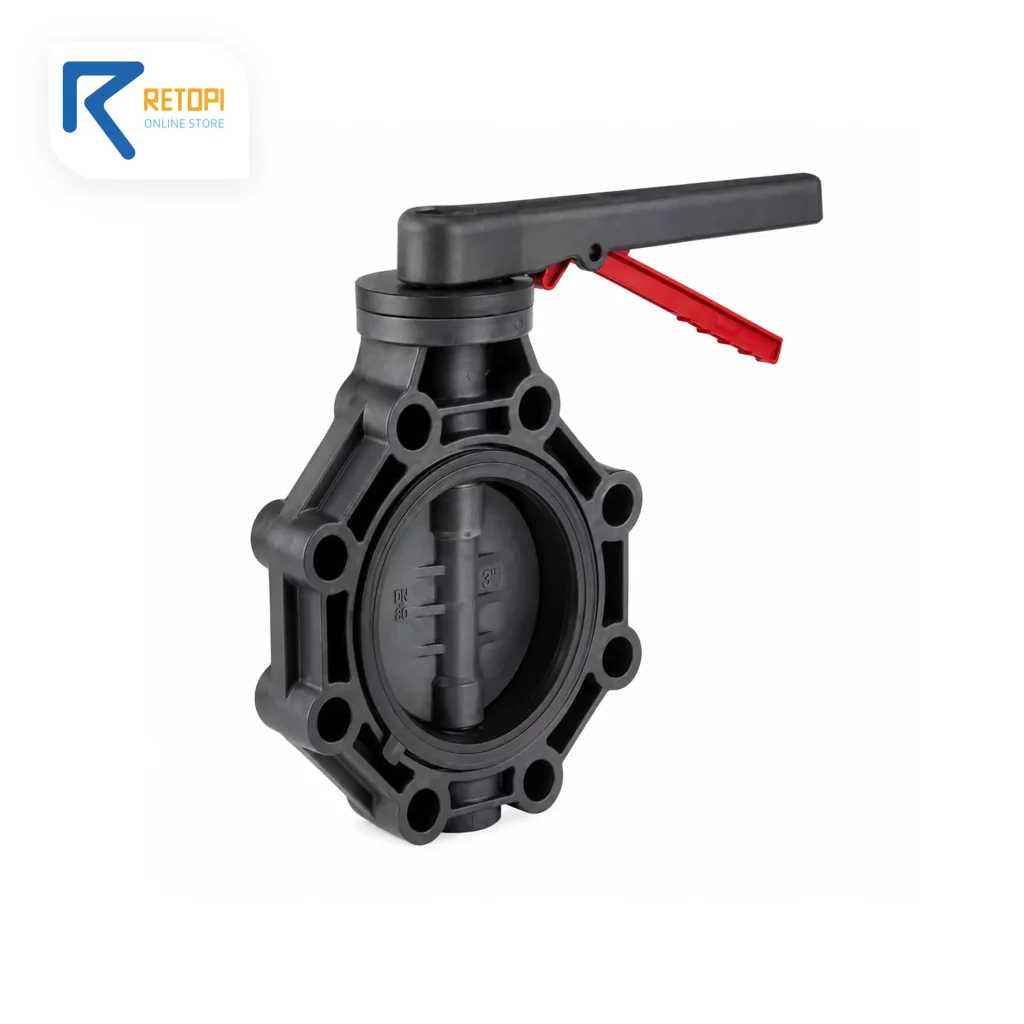

شیر پروانه‌ای یا باترفلای ولو
شیر پروانه‌ای ساختاری ساده و جمع‌وجور دارد. یک دیسک در مرکز مسیر حرکت می‌کند و با چرخش خود جریان را کنترل می‌کند. وزن و ابعاد مناسب باعث شده این شیر در خطوط با سایز بالا کاربرد زیادی داشته باشد.
شیر یکطرفه یا چک ولو
وظیفه چک ولو جلوگیری از برگشت جریان است. این شیر صنعتی یکطرفه معمولاً بدون نیاز به فرمان مستقیم اپراتور، در برابر تغییر جهت جریان واکنش نشان می‌دهد. در بسیاری از خطوط پمپاژ، استفاده از شیر یکطرفه اهمیت زیادی دارد.
شیر سوزنی یا گلوب ولو
گلوب ولو یکی از گزینه‌های شناخته‌شده برای تنظیم جریان است. طراحی داخلی آن امکان کنترل تدریجی جریان را فراهم می‌کند. اگر در پروژه به جای صرفاً قطع و وصل، کنترل دبی اهمیت دارد، بررسی گلوب ولو میتواند منطقی باشد.
پینچ ولو
شیر پینچ ولو برای برخی سیالات خاص، به‌خصوص سیالات حاوی ذرات جامد یا دوغابی، کاربرد دارد. ساختار انعطاف‌پذیر آن باعث شده در صنایع معدنی، شیمیایی و برخی فرآیندهای صنعتی مورد استفاده قرار بگیرد.
شیر چاقویی
شیر چاقویی یا Knife Gate برای قطع و وصل جریان در سیستم‌هایی که سیال میتواند حاوی ذرات، الیاف یا مواد جامد باشد، گزینه‌ای کاربردی است. این شیر در صنایع مختلفی مانند معدن، کاغذ و خمیر کاغذ و برخی خطوط فرآیندی دیده میشود.
انواع عملگر در شیرآلات
عملگر همان بخشی است که وظیفه حرکت دادن شیر را بر عهده دارد. انتخاب آن به نوع سیستم و میزان اتوماسیون بستگی دارد.
عملگر دستی
در مدل دستی، اپراتور با استفاده از فلکه یا اهرم شیر را باز و بسته می‌کند. این گزینه برای سیستم‌های ساده و کم‌تردد کاربرد زیادی دارد.
عملگر برقی
در شیرهای مجهز به عملگر برقی، باز و بسته شدن شیر توسط موتور الکتریکی انجام میشود. این مدل برای سیستم‌های اتوماتیک مناسب است.
عملگر بادی یا پنوماتیک
در عملگر پنوماتیک از هوای فشرده برای حرکت شیر استفاده میشود. این مدل در بسیاری از خطوط صنعتی و فرآیندی کاربرد دارد.
راهنمای انتخاب و خرید شیر صنعتی
قبل از خرید، حداقل این موارد را مشخص کنید:
- نوع سیال
- سایز خط
- فشار کاری
- دمای کاری
- نوع اتصال
- جنس بدنه
- نوع آب‌بندی
- کاربرد شیر
- دستی یا اتوماتیک بودن
- استاندارد مورد نیاز پروژه
- انتخاب تامین کننده معتبر
چرا تأمین‌کننده مهم است؟
خرید شیر صنعتی فقط پیدا کردن یک کالا با قیمت پایین نیست. اصالت محصول، کیفیت، موجودی، مشاوره فنی و امکان تأمین تعداد مورد نیاز هم اهمیت دارد. ریتاپی با داشتن سبد کاملی از محصولات داخلی و خارجی، امکان تأمین انواع شیرآلات صنعتی را برای پروژه‌های مختلف فراهم کرده است. این مجموعه نمایندگی رسمی برندهای مطرحی مانند میراب، کیز ایران، آوند و آریا کوپلینگ را دارد و در کنار آن، تأمین شیرآلات و تجهیزات صنعتی از برندهای خارجی را نیز دنبال می‌کند. ارائه قیمت رقابتی یکی دیگر از مزیت‌های ریتاپی است. همچنین این مجموعه امکان شرکت در مناقصات دولتی و خصوصی را دارد و میتواند نیاز پروژه‌های سازمانی و صنعتی را پوشش دهد. اگر برای یک پروژه به چند نوع شیر یا سایز مختلف نیاز دارید، تأمین یک‌جای کالا میتواند روند خرید را ساده‌تر کند. در چنین شرایطی، بررسی موجودی و دریافت استعلام پیش از تصمیم نهایی، انتخاب مطمئن‌تری خواهد بود.
جمع‌بندی نهایی
شیر صنعتی یکی از اجزای کلیدی بسیاری از سیستم‌های انتقال و فرآیند سیال است. وظیفه آن میتواند قطع و وصل جریان یا کنترل و تنظیم آن باشد. اگر قصد خرید دارید، بهتر است قبل از توجه به قیمت، مشخصات فنی پروژه را مشخص کنید. یک انتخاب اصولی در ابتدا میتواند از هزینه‌های تعمیر، تعویض و توقف خط در آینده جلوگیری کند.
برای تأمین انواع شیر صنعتی، ریتاپی با سبد متنوع محصولات داخلی و خارجی، نمایندگی برندهای معتبر و امکان ارائه قیمت رقابتی، میتواند گزینه‌ای برای بررسی و استعلام پروژه شما باشد.
سوالات متداول (FAQ)
شیر صنعتی چیست؟
شیر صنعتی قطعهای مکانیکی برای کنترل، تنظیم یا قطع و وصل جریان سیال در خطوط مختلف است. این سیال میتواند آب، گاز، بخار، روغن یا مواد شیمیایی باشد.
تفاوت شیر کنترلی و شیر On/Off چیست؟
شیر کنترلی میتواند در موقعیتهای مختلف باز باشد و میزان جریان را تنظیم کند. اما شیر On/Off معمولاً برای دو وضعیت کاملاً باز یا کاملاً بسته استفاده میشود
برای خرید شیر صنعتی چه اطلاعاتی لازم است؟
نوع سیال، سایز، فشار، دما، نوع اتصال، متریال و کاربرد شیر از مهمترین اطلاعات مورد نیاز هستند. ارائه این مشخصات باعث میشود انتخاب محصول دقیق‌تر انجام شود.
