در هر سیستم لوله‌کشی، عبور سیال از یک نقطه به نقطه دیگر فقط با لوله انجام نمی‌شود. بخشی از عملکرد سیستم قطع و وصل جریان، تنظیم دبی، جلوگیری از برگشت سیال یا ایزوله کردن یک بخش برای تعمیرات بر عهده شیرآلات صنعتی است.
شیرآلات صنعتی در سیستم لوله‌کشی تنوع زیادی دارند و هر نوع شیر برای یک وظیفه مشخص طراحی شده است؛ به همین دلیل انتخاب، نصب و نگهداری نادرست آن‌ها می‌تواند مستقیماً روی عملکرد، ایمنی و هزینه نگهداری کل سیستم اثر بگذارد.
وظایف اصلی شیرآلات صنعتی در سیستم لوله کشی
شیرآلات در یک سیستم لوله‌کشی، بسته به نوع خود، یکی از این وظایف اصلی را انجام می‌دهند:
- قطع و وصل کامل جریان (Isolation): باز یا بسته کردن کامل مسیر عبور سیال، بدون کنترل تدریجی دبی؛ وظیفه اصلی شیرهایی مانند شیر کشویی، شیر توپی و شیر پروانه‌ای.
- تنظیم و کنترل دبی (Regulation): تغییر تدریجی میزان جریان عبوری، متناسب با نیاز فرایند؛ وظیفه شیرهایی مانند شیر کنترل و شیر سوزنی.
- جلوگیری از برگشت جریان: اجازه عبور سیال فقط در یک جهت مشخص و بستن خودکار مسیر در صورت برگشت جریان؛ وظیفه اصلی شیر یکطرفه.
- ایزوله کردن بخشی از سیستم: جدا کردن یک بخش از خط برای تعمیرات، بازرسی یا تعویض تجهیزات، بدون نیاز به توقف کل سیستم.
نکته مهم: هر شیری برای هر کاربردی مناسب نیست. برای مثال، شیر کشویی معمولاً برای قطع و وصل کامل طراحی شده و استفاده از آن برای کنترل پیوسته جریان می‌تواند با هدف عملکردی آن سازگار نباشد و به سایش زودرس منجر شود.
برای انتخاب شیرآلات صنعتی متناسب با شرایط کاری، فشار و نوع سیال، سراغ گزینه‌ای بروید که علاوه بر دوام بالا، عملکرد مطمئنی در طول زمان داشته باشد. در ریتاپی می‌توانید انواع شیرآلات صنعتی را بررسی و بر اساس مشخصات فنی موردنیاز پروژه انتخاب کنید. همین حالا مدل مناسب خود را از ریتاپی بررسی کنید و برای استعلام قیمت و خرید اقدام کنید.
انواع شیرآلات صنعتی در سیستم لوله کشی
رایج‌ترین انواع شیرآلات مورد استفاده در سیستم‌های لوله‌کشی عبارت‌اند از:
- شیر کشویی (Gate Valve): شیر کشویی برای قطع و وصل کامل جریان استفاده می‌شود. در حالت کاملاً باز، افت فشار کمی ایجاد می‌کند، اما برای کنترل تدریجی جریان مناسب نیست.

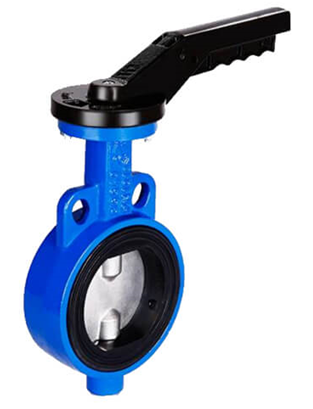

- شیر پروانه‌ای (Butterfly Valve): سبک و جمع‌وجور است و در سایزهای بزرگ نیز اقتصادی محسوب می‌شود؛ شیر صنعتی پروانه ای برای قطع و وصل و همچنین کنترل نسبی جریان کاربرد دارد.
- شیر توپی (Ball Valve): شیر صنعتی توپی آب‌بندی مناسبی دارد و قطع و وصل سریع (با چرخش ۹۰ درجه) را ممکن می‌کند؛ در بسیاری از خطوط آب، گاز و هوای فشرده استفاده می‌شود.
- شیر یکطرفه (Check Valve): شیر یکطرفه به‌صورت خودکار از برگشت جریان جلوگیری می‌کند و معمولاً در خروجی پمپ‌ها و خطوطی که ریسک برگشت سیال وجود دارد نصب می‌شود.
- شیر سوزنی (Needle Valve): شیرآلات سوزنی برای کنترل دقیق و تدریجی جریان‌های کم، به‌ویژه در خطوط ابزار دقیق و اندازه‌گیری، استفاده می‌شود.

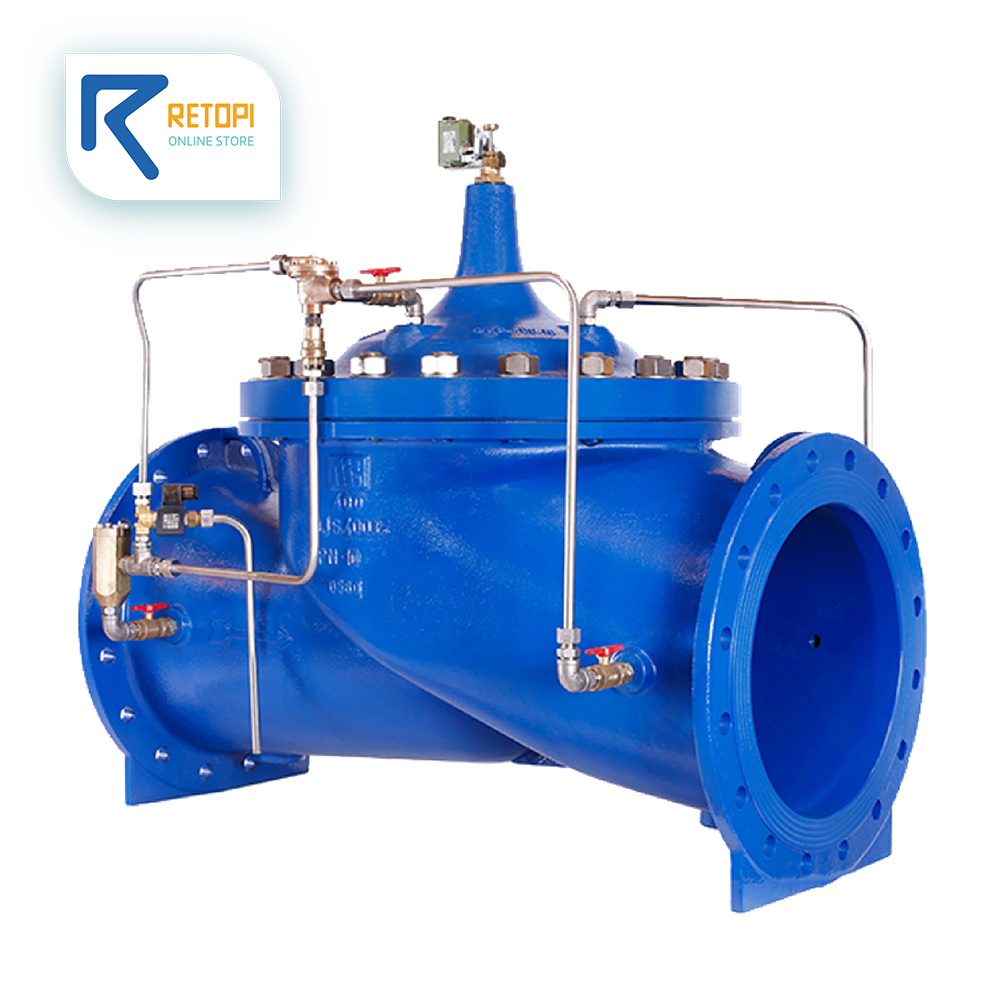

- شیر کنترل (Control Valve): شیر کنترل معمولاً همراه با عملگر (Actuator) و سیستم فرمان کار می‌کند و برای تنظیم پیوسته دبی، فشار یا دما در فرایندهای صنعتی طراحی شده است.

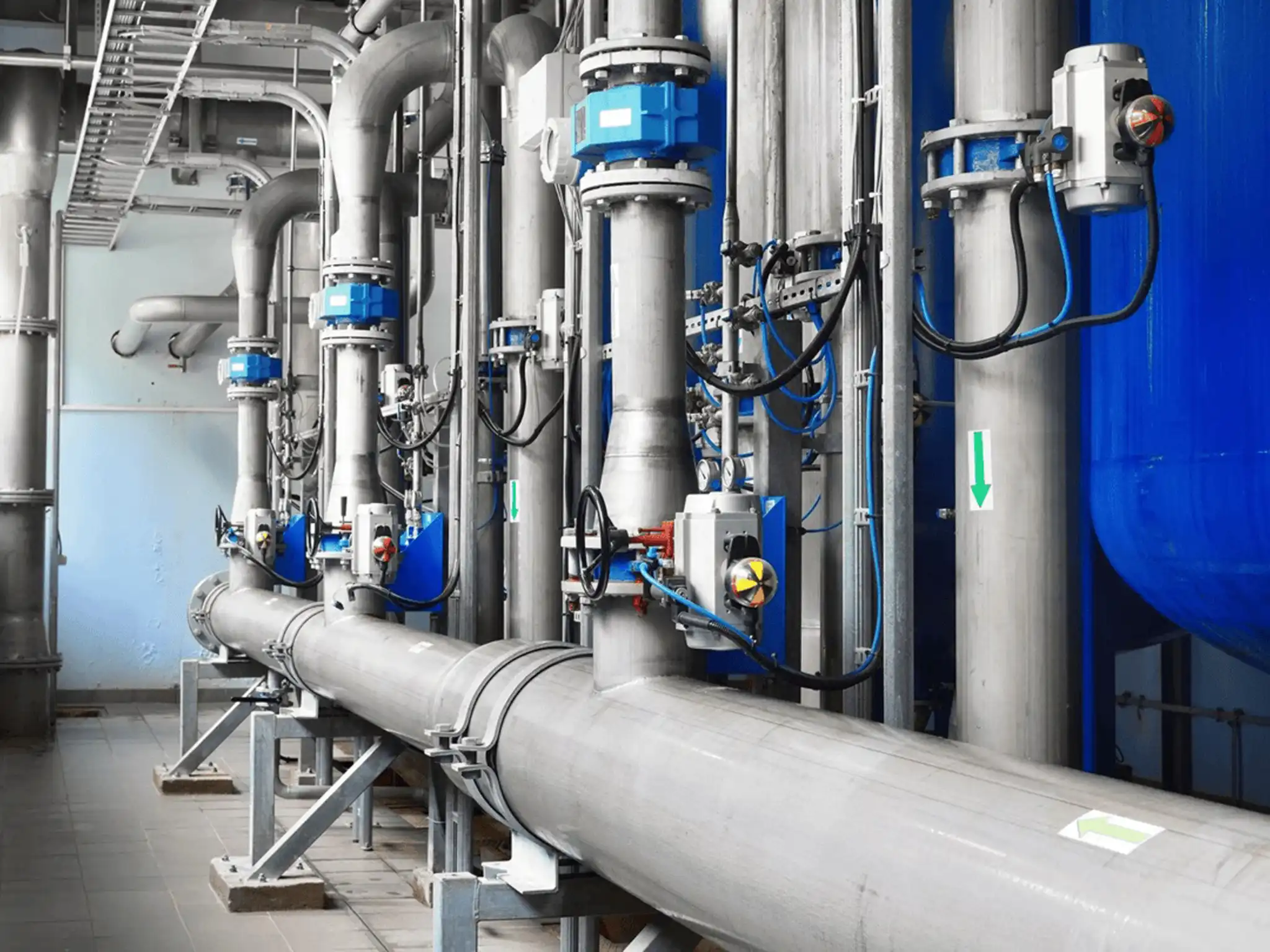

کاربرد شیرآلات صنعتی در خطوط لوله
به دلیل تنوع در نوع، سایز، متریال و کلاس فشاری، شیرآلات صنعتی در طیف گسترده‌ای از پروژه‌ها کاربرد دارند:
- خطوط آب‌رسانی و فاضلاب شهری و صنعتی

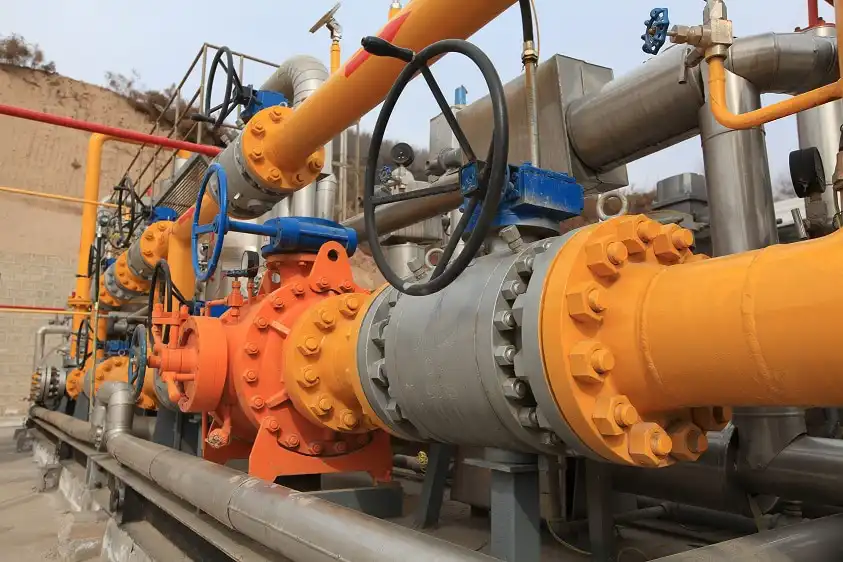

- صنایع نفت، گاز و پتروشیمی
- نیروگاه‌ها و خطوط بخار و آب داغ
- پالایشگاه‌ها و واحدهای فرایندی
- صنایع غذایی و دارویی
- تأسیسات مکانیکی و موتورخانه‌های ساختمانی
- سیستم‌های هوای فشرده و اطفای حریق
در هر یک از این کاربردها، انتخاب نوع شیر باید متناسب با وظیفه موردنیاز (قطع و وصل، کنترل، یا جلوگیری از برگشت جریان) و شرایط سیال انجام شود.
چگونه شیرآلات مناسب برای سیستم لوله کشی انتخاب کنیم؟
انتخاب شیر مناسب را می‌توان با بررسی این عوامل انجام داد:
- نوع سیال: آب، بخار، گاز، هیدروکربن یا مواد شیمیایی رفتار یکسانی ندارند و روی انتخاب جنس بدنه و آب‌بندی اثر می‌گذارند.
- فشار و دمای کاری: شیر باید متناسب با کلاس فشاری و محدوده دمایی خط انتخاب شود.
- عملکرد موردنیاز: مشخص کنید هدف، قطع و وصل کامل است یا تنظیم پیوسته جریان؛ این تفاوت نوع شیر موردنیاز را تعیین می‌کند.
- سایز و افت فشار مجاز: سایز شیر باید بر اساس دبی، افت فشار مجاز و سرعت جریان تعیین شود.
- جنس بدنه و اجزای داخلی: متریال باید با سیال، فشار، دما و شرایط خورندگی سازگار باشد.
- نوع اتصال: فلنجی، دنده‌ای، جوشی یا ویفری؛ باید با روش اتصال خط هماهنگ باشد.
- نوع عملگر: دستی، پنوماتیک، الکتریکی یا هیدرولیک؛ بسته به نیاز به کنترل از راه دور یا اتوماسیون.
- استاندارد: شیر باید مطابق استاندارد پروژه (مانند API یا ASME) انتخاب شود.
نکته مهم: سایز شیر لزوماً با قطر اسمی لوله یکسان نیست. انتخاب سایز شیر به دبی، افت فشار مجاز، نوع شیر و عملکرد موردانتظار سیستم وابسته است.
روش نصب و نگهداری شیرآلات صنعتی در سیستم لوله کشی
نکات نصب
- جهت جریان مشخص‌شده روی بدنه شیر رعایت شود (به‌ویژه در شیرهای یکطرفه و برخی شیرهای کنترل)
- فضای کافی برای دسترسی، عملگر و تعمیرات آینده در نظر گرفته شود
- هم‌راستایی صحیح با فلنج یا اتصال مقابل و استفاده از گسکت مناسب رعایت شود
- برای شیرهای سنگین یا بزرگ، ساپورت مناسب پیش‌بینی شود تا وزن شیر روی خط لوله فشار وارد نکند
- پس از نصب، اتصال باید مطابق الزامات پروژه تست فشار شود
نکات نگهداری
- بازرسی دوره‌ای برای تشخیص نشتی از بدنه، اتصالات یا نشیمنگاه شیر
- بررسی سایش و عملکرد صحیح اجزای داخلی و آب‌بندها
- روانکاری قطعات متحرک در شیرهای دستی و گیربکسی طبق دستورالعمل سازنده
- کالیبراسیون و بررسی عملکرد عملگر در شیرهای کنترل
- باز و بسته کردن دوره‌ای شیرهایی که به‌ندرت استفاده می‌شوند، برای جلوگیری از گیر کردن یا رسوب‌گذاری
رایج‌ترین مشکلات شیرآلات صنعتی در خطوط لوله
- نشتی از بدنه یا نشیمنگاه: معمولاً ناشی از سایش آب‌بند، فرسودگی گسکت یا سفت نبودن اتصالات است.
- گیر کردن یا سفت شدن عملکرد شیر: به‌ویژه در شیرهایی که مدت طولانی استفاده نشده‌اند یا در معرض رسوب و خوردگی قرار دارند.
- انتخاب نادرست نوع شیر: استفاده از شیری که برای قطع و وصل طراحی شده (مانند شیر کشویی) در نقشی که نیاز به کنترل پیوسته دارد، می‌تواند به سایش زودرس منجر شود.
- کاویتاسیون و ارتعاش در شیرهای کنترل: در شرایط افت فشار بالا، ممکن است پدیده کاویتاسیون یا نویز و ارتعاش غیرعادی رخ دهد که نیازمند بررسی طراحی و انتخاب صحیح شیر است.
- خرابی عملگر: در شیرهای پنوماتیک یا الکتریکی، مشکلاتی مانند نشتی هوا، اتصال برق یا خرابی سیستم فرمان ممکن است رخ دهد.
- عدم تطابق جنس با سیال: استفاده از متریال نامناسب در محیط‌های خورنده می‌تواند عمر شیر را به‌شدت کاهش دهد.
خرید شیرآلات مناسب سیستم لوله کشی
در خرید شیرآلات صنعتی، مقایسه قیمت بدون مقایسه مشخصات فنی می‌تواند گمراه‌کننده باشد؛ دو شیر با سایز یکسان ممکن است از نظر جنس بدنه، جنس اجزای داخلی، فشار کاری، نوع اتصال، استاندارد، نوع عملگر، متریال آب‌بندی، کاربرد و برند تفاوت زیادی داشته باشند.
پیش از استعلام قیمت، بهتر است این اطلاعات را آماده داشته باشید:
- نوع شیر (کشویی، پروانه‌ای، توپی، یکطرفه، سوزنی، کنترل)
- سایز (DN / NPS)
- کلاس یا رده فشاری
- جنس بدنه و اجزای داخلی
- نوع اتصال (فلنجی، دنده‌ای، جوشی، ویفری)
- نوع عملگر (دستی، پنوماتیک، الکتریکی، هیدرولیک)
- استاندارد ساخت
- شرایط کاری سیال (نوع، فشار، دما)
- مدارک فنی و کیفی موردنیاز
فرآیند خرید بهتر است با مشخصات فنی موردنیاز آغاز شود و سپس قیمت گزینه‌های سازگار با آن مشخصات مقایسه شود؛ نه برعکس.
ریتاپی امکان بررسی و استعلام شیرآلات صنعتی و سایر تجهیزات حوزه تأسیسات و پایپینگ را فراهم می‌کند تا انتخاب تجهیزات فقط به مقایسه یک عدد در ستون قیمت محدود نشود.
