به همین دلیل، در بسیاری از پروژههای انتقال آب، تصفیه، استخر، صنایع شیمیایی و خطوط انتقال سیالات خورنده، شیرآلات فلزی همیشه بهترین گزینه نیستند. اینجاست که شیرآلات UPVC وارد بازی میشوند.
این شیرها به دلیل وزن پایین، مقاومت مناسب در برابر خوردگی و مقاومت شیمیایی، در بسیاری از سیستمهای لولهکشی جایگزین برخی شیرآلات فلزی میشوند. سیستمهای PVC-U صنعتی امروزه در تصفیه آب، صنایع شیمیایی، نساجی و خطوط خلأ نیز کاربرد دارند.
اما آیا شیر UPVC برای هر پروژهای مناسب است؟ خیر. انتخاب شیر مناسب باید بر اساس سیال، فشار، دما، سایز، نوع اتصال و شرایط واقعی سرویس انجام شود.
شیرآلات UPVC چیست؟
شیرآلات UPVC (یو پی وی سی) نوعی شیر پلیمری هستند که بدنه و برخی اجزای اصلیشان از UPVC ساخته میشود. UPVC مخفف Unplasticized Polyvinyl Chloride به معنی «پلیوینیل کلراید سخت یا غیرپلاستیکی» است. برخلاف PVC نرم، در این ماده از نرمکننده استفاده نمیشود و ساختاری سختتر و مناسبتر برای کاربردهای لولهکشی تحت فشار بهدست میآید.
شیر UPVC برای کنترل، قطع و در برخی طراحیها تنظیم جریان سیالات درون خط لوله به کار میرود. اجزای اصلی آن معمولاً شامل: بدنه، عضو مسدودکننده جریان، ساقه (Stem)، دسته یا عملگر، نشیمنگاه (Seat)، آببندها و اورینگها، و اتصالات ورودی/خروجی است.
برای مثال، در یک شیر توپی UPVC، یک توپ سوراخدار داخل بدنه قرار دارد؛ با چرخاندن دسته، سوراخ توپ در راستای مسیر جریان قرار میگیرد (باز) یا عمود بر آن میشود (بسته). در شیر پروانهای، یک دیسک در مسیر سیال میچرخد و میزان باز یا بسته بودن مسیر را کنترل میکند.
با شیرآلات صنعتی یو پی وی سی، کنترل جریان را با اطمینان بیشتری انجام دهید. برای انتخاب شیرآلات صنعتی UPVC متناسب با کاربرد و شرایط پروژه، مدلهای موجود را بررسی کنید و گزینه مناسب خود را با اطمینان انتخاب کنید.
شیر UPVC چگونه کار میکند؟
اصل عملکرد این شیرآلات تفاوت زیادی با شیرآلات متداول ندارد؛ تفاوت اصلی در جنس بدنه، اجزای سازنده و طراحی متناسب با کاربرد است. شیر بین دو بخش از خط لوله قرار میگیرد و با حرکت عضو داخلی، مسیر عبور سیال را باز، محدود یا مسدود میکند:
- کاملاً باز: عضو مسدودکننده از مسیر کنار میرود و سیال با حداقل مانع عبور میکند.
- کاملاً بسته: عضو داخلی مسیر را مسدود میکند و جریان متوقف میشود.
- کنترل نسبی جریان: در برخی انواع شیر، تغییر موقعیت عضو داخلی دبی عبوری را تغییر میدهد.
نکته مهم: هر شیری برای کنترل دبی طراحی نشده است. بسیاری از شیرهای قطعووصل (Isolation Valve) برای حالت کاملاً باز یا کاملاً بسته مناسبترند و استفاده دائمی از آنها برای Throttling میتواند استهلاک یا عملکرد نامناسب ایجاد کند. انتخاب نوع شیر باید بر اساس وظیفهای که در P&ID و سیستم لولهکشی برایش تعریف شده انجام شود.
انواع شیرآلات UPVC

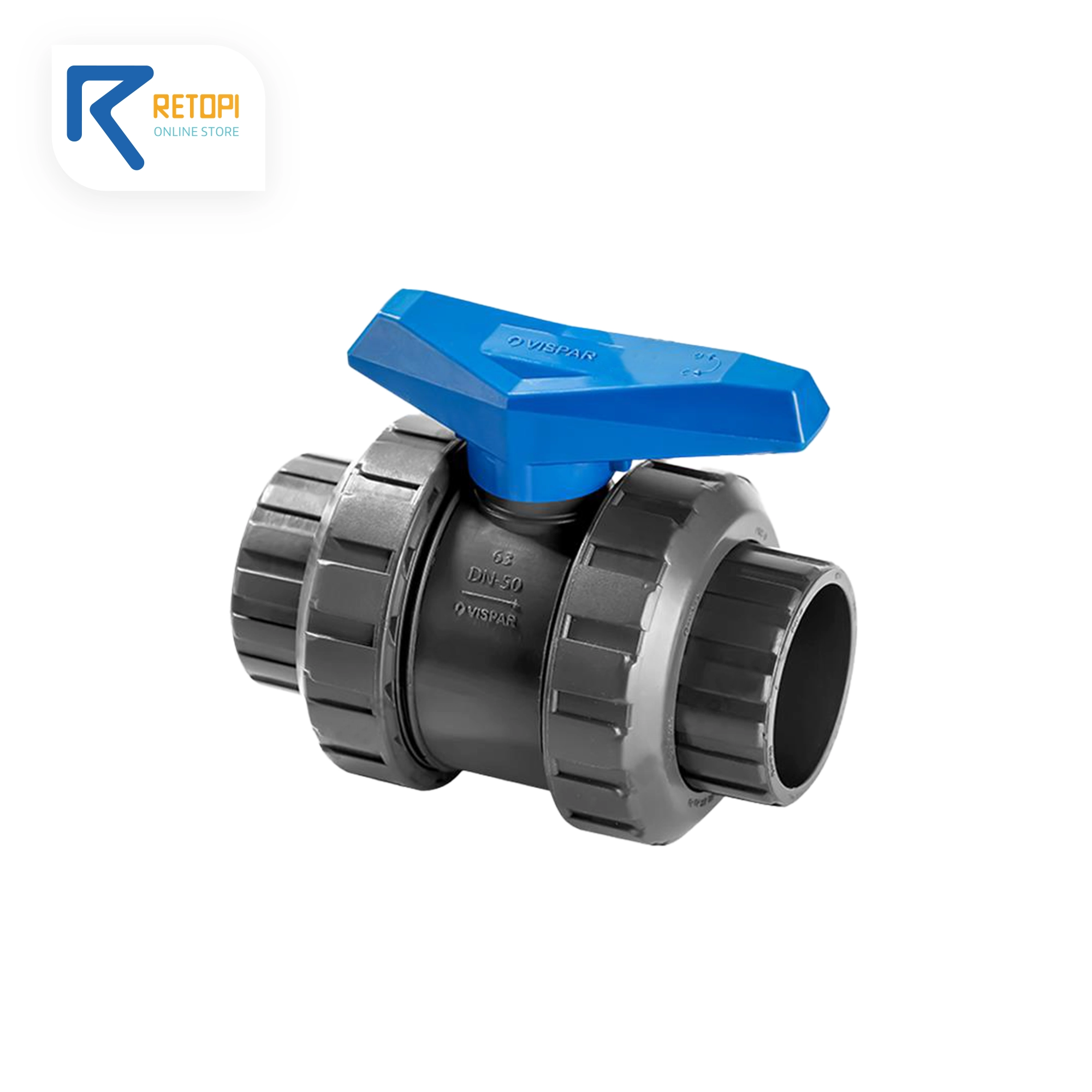

۱. شیر توپی UPVC (Ball Valve)
یکی از شناختهشدهترین انواع شیرهای پلیمری، شیر توپی یو پی وی سی است که یک توپ سوراخدار داخل بدنه قرار دارد و با چرخش دسته (معمولاً ۹۰ درجه) مسیر عبور سیال باز یا بسته میشود.
ویژگیها: عملکرد سریع، طراحی نسبتاً ساده، افت فشار مناسب در حالت کاملاً باز، مناسب برای قطعووصل، نگهداری نسبتاً ساده.
کاربرد گسترده در سیستمهای آب، استخر، تصفیه و برخی فرآیندهای شیمیایی دارد. برای نمونه، GF در سبد PVC-U خود شیرهای توپی را برای کاربردهایی از آب تا فرآیندهای شیمیایی ارائه میکند.

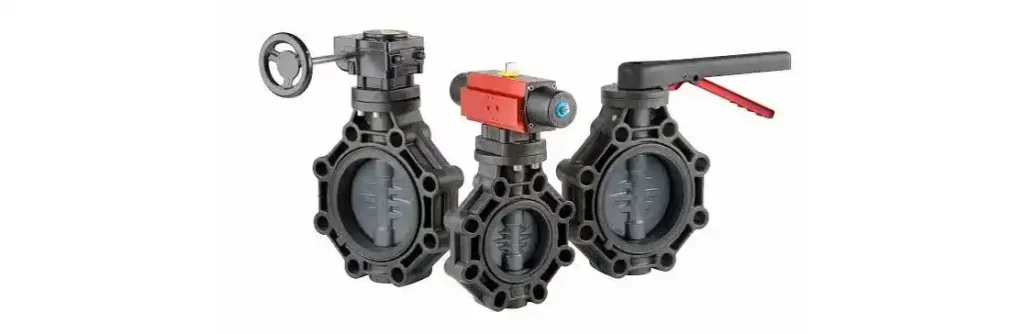

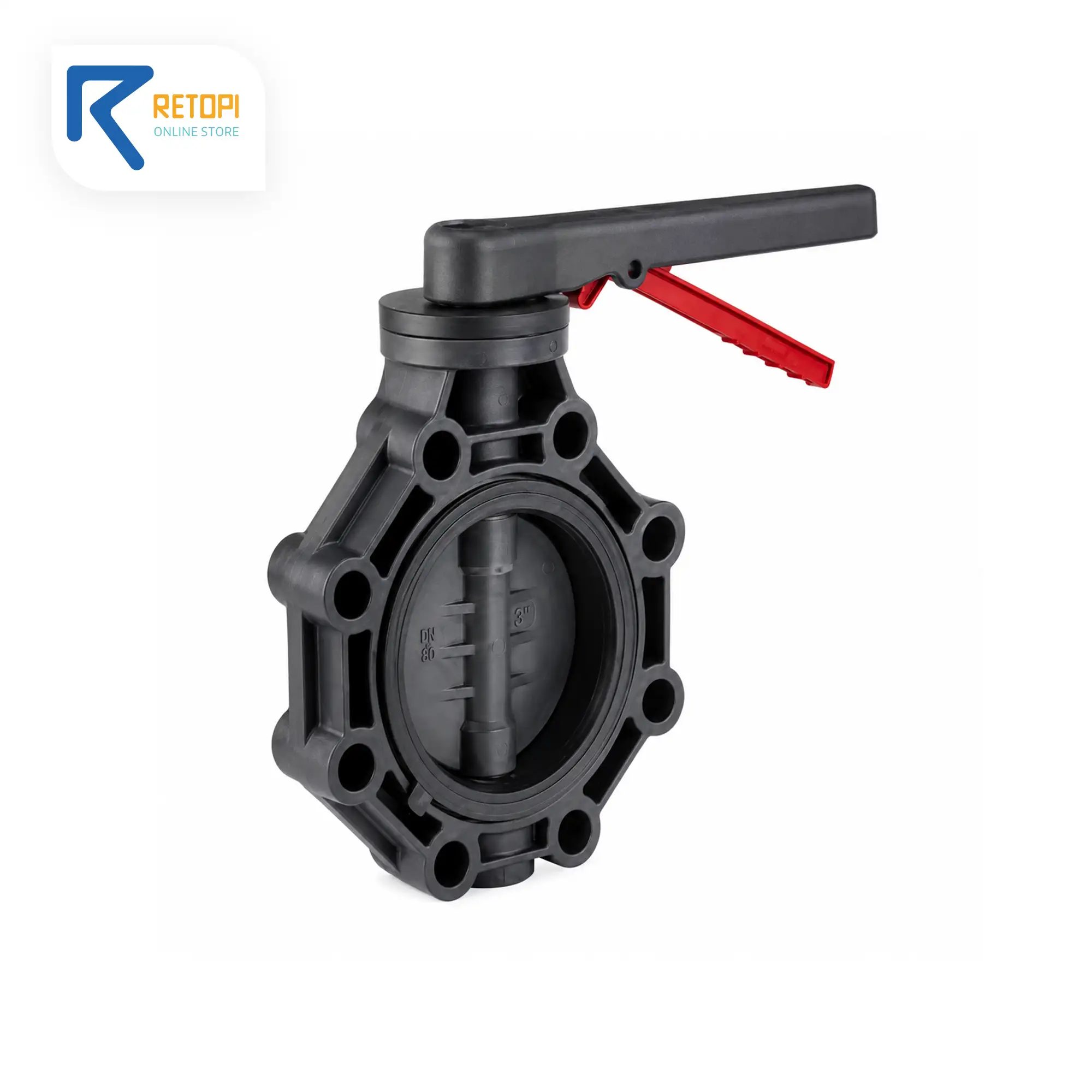

۲. شیر پروانهای UPVC (Butterfly Valve)
از یک دیسک چرخان برای کنترل مسیر جریان استفاده میکند. بهخصوص برای سایزهای بزرگتر گزینه مناسبی است، چون ساختار نسبتاً فشردهای دارد. در برخی سیستمهای صنعتی PVC-U، برای محیطهای خورنده و تهاجمی نیز طراحی میشود.
مزایا: وزن کمتر نسبت به نمونههای فلزی، ساختار فشرده، مناسب برای سایزهای مختلف، امکان استفاده با عملگر پنوماتیکی یا الکتریکی. در پروژههای اتوماسیونشده، شیر پروانهای یو پی وی سی مجهز به Actuator امکان کنترل از راه دور و یکپارچهسازی با سیستم کنترل را فراهم میکند.

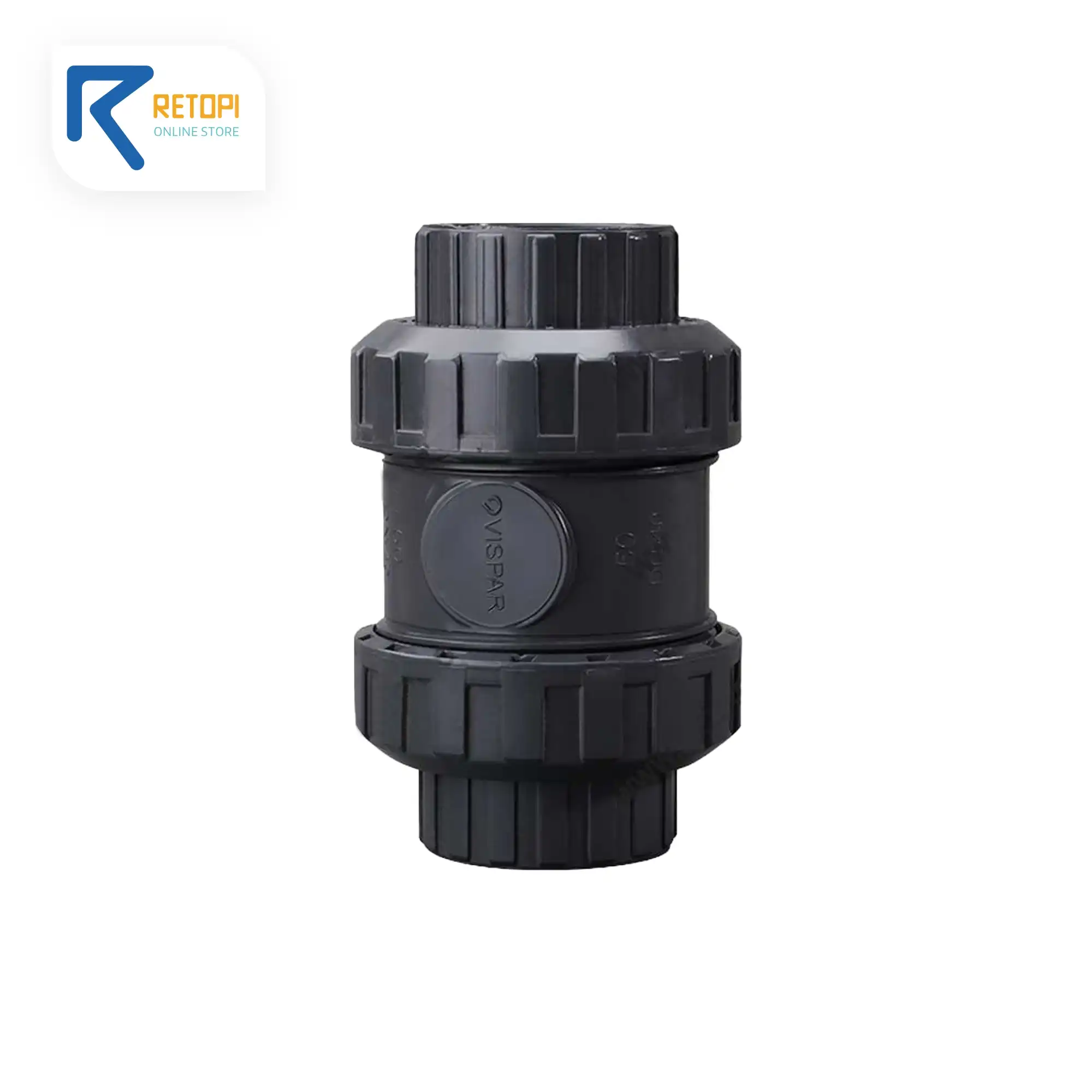

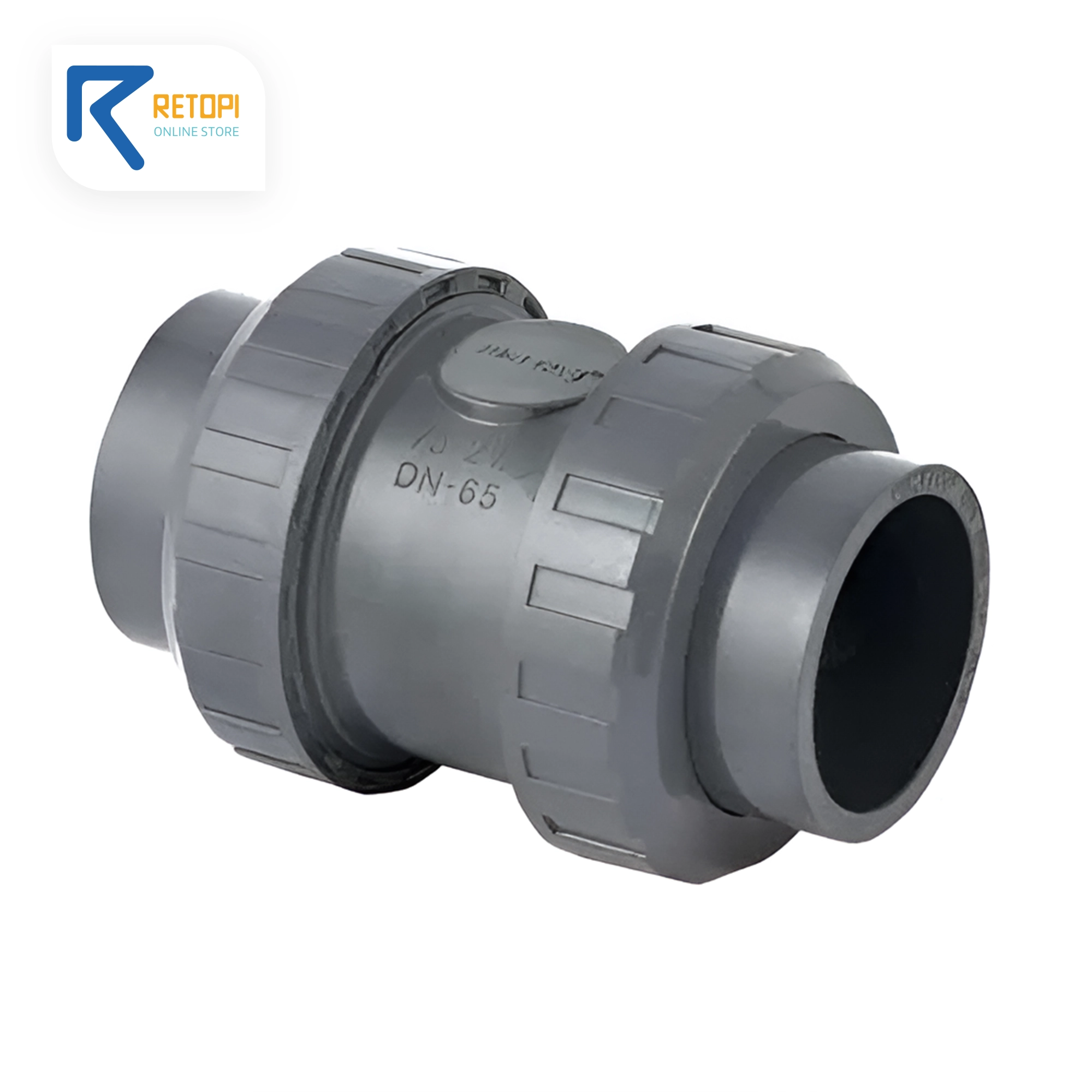

۳. شیر یکطرفه UPVC (Check Valve)
شیر یکطرفه یو پی وی سی وظیفه اصلیاش جلوگیری از برگشت جریان است. جریان باید در جهت مشخص حرکت کند؛ اگر سیال بخواهد در جهت مخالف حرکت کند، مکانیزم داخلی مسیر را میبندد. این موضوع در سیستمهایی که برگشت سیال میتواند به تجهیزات آسیب بزند یا فرآیند را آلوده کند، اهمیت دارد. برخی تولیدکنندگان مانند GF این نوع شیر را از جنس PVC-U ارائه میکنند.

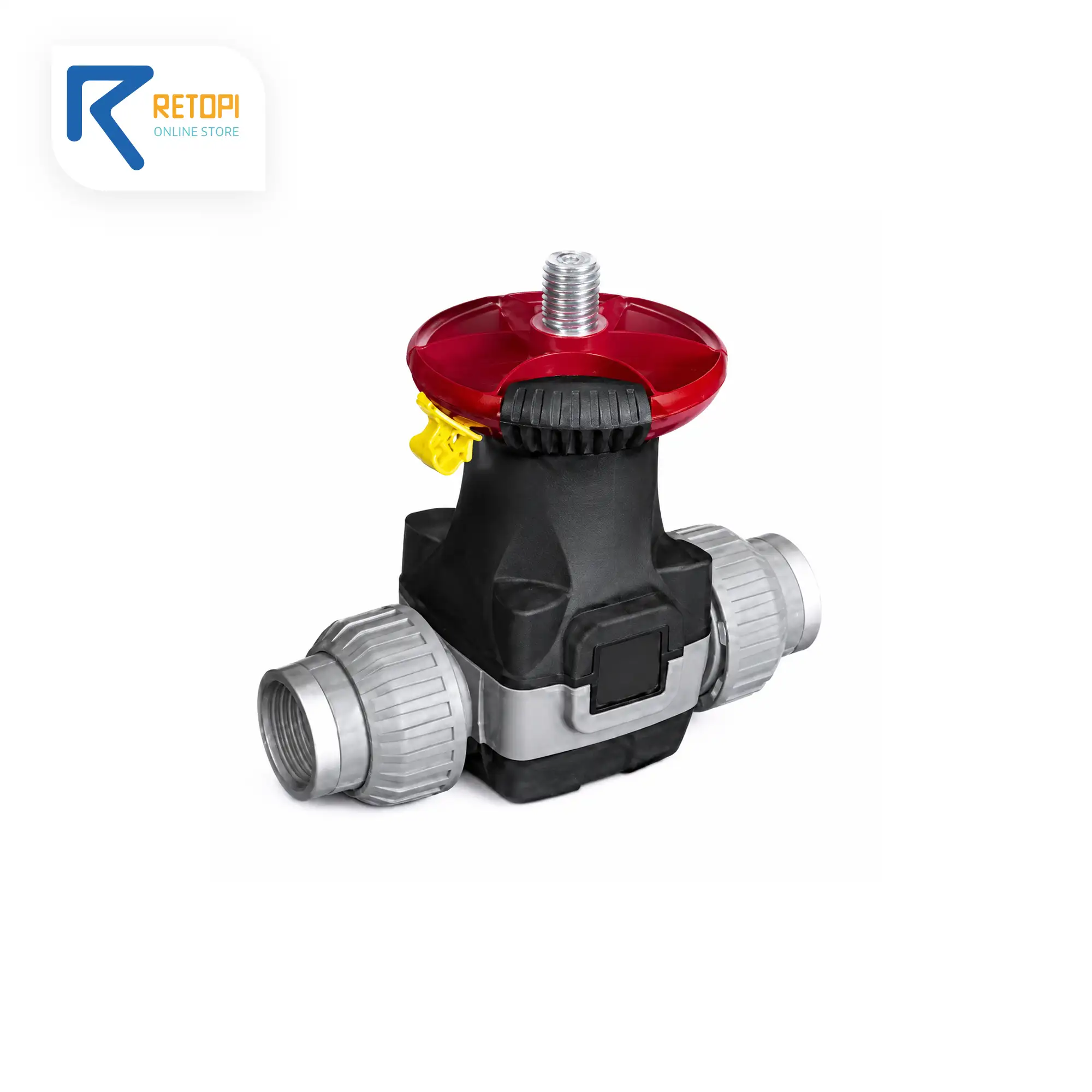

۴. شیر دیافراگمی UPVC (Diaphragm Valve)
شیر دیافراگمی یو پی وی سی از یک دیافراگم انعطافپذیر برای باز و بسته کردن مسیر جریان استفاده میکند. در فرآیندهایی که کنترل سیالات شیمیایی یا خورنده اهمیت دارد، میتواند مزیت داشته باشد. کاربرد از فرآیندهای شیمیایی تا تصفیه آب دارد و بسته به مدل، میتواند دستی، پنوماتیکی یا الکتریکی باشد.
کاربردهای شیرآلات UPVC
دلیل اصلی محبوبیت این شیرآلات صنعتی، مقاومت مناسب در برابر خوردگی و بسیاری از مواد شیمیایی است:
- تصفیه آب و آبرسانی: جایگزین مناسبی برای کاهش مشکلات ناشی از خوردگی فلز.
- استخر و تأسیسات مربوطه: در سیستمهای گردش، فیلتراسیون و تصفیه آب استخر، به دلیل وزن کم و مقاومت در برابر خوردگی کاربرد گسترده دارد.
- صنایع شیمیایی: وقتی سیال خاصیت خورندگی دارد، جنس شیر اهمیت زیادی پیدا میکند. هشدار مهندسی: مقاومت شیمیایی UPVC به معنی مقاومت در برابر همه مواد شیمیایی نیست؛ نوع ماده، غلظت، دما، فشار و مدت تماس باید بررسی شود.
- صنایع نساجی و خطوط خلأ: سیستمهای PVC-U در این حوزهها نیز کاربرد دارند.
مزایای شیرآلات UPVC
۱. مقاومت در برابر خوردگی: در محیطهایی که شیر فلزی تحت تأثیر رطوبت یا مواد خورنده قرار میگیرد، گزینه مناسبی است.
۲. مقاومت شیمیایی: در برابر طیف مشخصی از مواد شیمیایی مقاوم است — این ویژگی باید همیشه با جدول سازگاری شیمیایی تولیدکننده بررسی شود.
۳. وزن پایین: نسبت به شیرهای فلزی سبکتر است و در حملونقل، نصب و نگهداری مزیت ایجاد میکند.
۴. هزینه نصب مناسب: سیستمهای PVC-U چسبی نسبتاً سریع مونتاژ میشوند و زمان و هزینه نصب را کاهش میدهند.
۵. کاهش نیاز به محافظت در برابر خوردگی: برخلاف شیرهای فلزی که به رنگ یا پوشش محافظ نیاز دارند، ماهیت UPVC این نیاز را در بسیاری از کاربردها کاهش میدهد.
معایب و محدودیتهای شیرآلات UPVC
هیچ مادهای برای تمام شرایط مناسب نیست:
- محدودیت دمایی: برای مثال، GF محدوده دمایی ۰ تا ۶۰ درجه سانتیگراد را برای سیستم PVC-U خود اعلام میکند. این عدد شامل همه محصولات بازار نمیشود؛ باید از دیتاشیت همان محصول استخراج شود.
- محدودیت فشار: فشار قابلتحمل به سایز، طراحی، دما، نوع اتصال، استاندارد تولید و جنس اجزای داخلی بستگی دارد؛ نمیتوان یک عدد ثابت را برای همه محصولات تعمیم داد.
- حساسیت بیشتر به انتخاب صحیح کاربرد: UPVC برای هر سیال، دما و فشاری مناسب نیست. در پروژههای حساس باید Compatibility Chart و Pressure-Temperature Rating سازنده بررسی شود.
تفاوت شیرآلات UPVC با شیرآلات فلزی
| معیار | شیرآلات UPVC | شیرآلات فلزی |
|---|---|---|
| وزن | معمولاً کمتر | معمولاً بیشتر |
| مقاومت در برابر خوردگی | بالا در کاربردهای مناسب | وابسته به جنس و پوشش |
| مقاومت شیمیایی | مناسب برای سیالات مشخص | وابسته به آلیاژ |
| دمای کاری | محدودتر | معمولاً گستردهتر |
| فشار کاری | وابسته به طراحی | معمولاً مناسب طیف گستردهتری |
| هزینه نصب | میتواند پایینتر باشد | وابسته به سیستم |
| کاربردهای شیمیایی | مناسب برای برخی سیالات | وابسته به آلیاژ |
| انتخاب برای دمای بالا | معمولاً محدود | معمولاً گزینههای بیشتر |
اگر پروژه شما با دمای و فشار بالا سروکار دارد، نمیتوان صرفاً به دلیل مقاومت خوردگی سراغ UPVC رفت. اگر مسئله اصلی خوردگی، وزن پایین و سازگاری شیمیایی باشد، شیرآلات پلیمری گزینه قابل بررسیاند.
هنگام خرید شیرآلات UPVC به چه نکاتی توجه کنیم؟
قیمت نباید اولین معیار انتخاب باشد؛ اول باید مشخص کنید شیر دقیقاً چه کاری قرار است انجام دهد.
۱. نوع سیال را مشخص کنید (آب، اسید، باز، محلول شیمیایی، سیال حاوی ذرات جامد) — مستقیماً روی انتخاب جنس بدنه و آببندها اثر دارد.
۲. فشار کاری را بررسی کنید — حداکثر فشار شیر را با فشار واقعی خط مقایسه کنید و فقط فشار نامی در دمای اتاق را ملاک نگیرید، چون افزایش دما روی ظرفیت فشار مواد پلیمری اثر میگذارد.
۳. دمای کاری را مشخص کنید — دمای حداقل، معمول و حداکثر فرآیند، برای UPVC بسیار مهم است.
۴. سایز خط را بررسی کنید — DN، NPS، نوع فلنج و استاندارد اتصال باید قبل از خرید مشخص شوند.
۵. نوع اتصال را انتخاب کنید — چسبی، فلنجی، رزوهای یا یونیون؛ باید با طراحی خط و تجهیزات مجاور سازگار باشد.
۶. نوع عملکرد را مشخص کنید — قطعووصل ساده یا کنترل جریان؟ دسترسی اپراتور یا فرمان از اتاق کنترل؟ اینها انتخاب بین شیر دستی، پنوماتیکی یا الکتریکی را تعیین میکند.
۷. جنس آببند را فراموش نکنید — حتی اگر بدنه با سیال سازگار باشد، آببند نامناسب میتواند نقطه ضعف سیستم باشد.
۸. دیتاشیت را بررسی کنید — Material، Pressure Rating، Temperature Rating، Size Range، Connection Type، Seal Material، استانداردهای محصول، نوع Actuation و Chemical Compatibility.
یک مثال واقعی از کاربرد سیستمهای UPVC
شرکت GF Industry and Infrastructure Flow Solutions یک سیستم کامل PVC-U شامل لوله، اتصالات، شیرآلات و تجهیزات اندازهگیری و کنترل ارائه میکند که در تصفیه آب، صنایع شیمیایی، نساجی و خطوط خلأ استفاده میشود. در همین خانواده محصول، شیرهای توپی، دیافراگمی، پروانهای، یکطرفه، کنترل فشار و تجهیزات مرتبط ارائه شدهاند.
این مثال نکته مهمی را نشان میدهد: در یک پروژه صنعتی، شیر نباید جدا از سیستم لولهکشی انتخاب شود. جنس لوله، اتصالات، روش اتصال، شیر، آببندها و شرایط فرآیند باید با یکدیگر سازگار باشند.
آیا شیرآلات UPVC برای پروژه من مناسب هستند؟
بهجای شروع از برند یا قیمت، این ۷ سؤال را بررسی کنید:
۱. سیال چیست؟
۲. فشار کاری چقدر است؟
۳. دمای کاری چقدر است؟
۴. سایز خط چقدر است؟
۵. شیر برای قطعووصل است یا کنترل جریان؟
۶. نوع اتصال چیست؟
۷. آیا جنس UPVC و آببندها با سیال سازگارند؟
سناریوهای نمونه:
- سناریو A: خط انتقال آب با دمای معمول و محیط خورنده — UPVC گزینه قابل بررسی است.
- سناریو B: خط با دمای و فشار بالا — UPVC احتمالاً اولین گزینه نخواهد بود؛ گزینههای فلزی یا مواد مهندسی دیگر باید بررسی شوند.
- سناریو C: خط انتقال یک ماده شیمیایی — شنیدن عبارت «مقاوم در برابر مواد شیمیایی» کافی نیست؛ سازگاری دقیق ماده، غلظت و دما باید بررسی شود.
چکلیست سریع انتخاب شیرآلات UPVC
پیش از ثبت سفارش، این اطلاعات را آماده کنید:
مشخصات فرآیند: نوع سیال / دمای کاری / فشار کاری / دبی / شرایط خورندگی
مشخصات خط: سایز / استاندارد اتصال / نوع لوله / جهت نصب
مشخصات شیر: نوع شیر / جنس بدنه / جنس آببند / نوع عملگر / Pressure Rating / Temperature Rating
این اطلاعات را در اختیار تأمینکننده یا کارشناس فنی قرار دهید تا انتخاب محصول بر اساس نیاز واقعی پروژه انجام شود.
شیرآلات UPVC؛ انتخاب ارزانتر یا انتخاب مهندسیتر؟
UPVC را نباید صرفاً جایگزین ارزانتر شیر فلزی دید. مزیت اصلی این شیرآلات زمانی مشخص میشود که ویژگیهای ماده با نیاز پروژه همخوان باشند. مقاومت در برابر خوردگی، وزن پایین، مقاومت شیمیایی مناسب و کاربردپذیری در سیستمهای متنوع، UPVC را به گزینهای جدی برای برخی کاربردهای صنعتی و ساختمانی تبدیل کرده است.
اما در مقابل، محدودیت دما، فشار و سازگاری شیمیایی باید قبل از خرید بررسی شود. بنابراین سؤال درست این نیست که «شیر UPVC بهتر است یا شیر فلزی؟» بلکه این است: «برای این سیال، این فشار، این دما و این شرایط کاری، کدام شیر انتخاب مهندسیشدهتری است؟»
جمعبندی
شیرآلات UPVC به دلیل مقاومت مناسب در برابر خوردگی و مواد شیمیایی، وزن پایین و کاربردپذیری در سیستمهای مختلف، گزینهای مهم در بسیاری از پروژههای لولهکشی هستند. اما انتخاب آنها نباید صرفاً بر اساس قیمت یا نام متریال انجام شود.
برای انتخاب صحیح، ابتدا سیال، فشار، دما، سایز خط، نوع اتصال، وظیفه شیر و جنس آببندها را مشخص کنید و سپس بر اساس دیتاشیت و مشخصات فنی محصول تصمیم بگیرید.
در ریتاپی میتوانید مشخصات محصولات را بررسی و گزینههای مناسب را برای مقایسه و انتخاب دقیقتر پیدا کنید. در تجهیزات لولهکشی، ارزانترین شیر همیشه ارزانترین انتخاب نیست؛ شیر درست، شیری است که در شرایط واقعی پروژه درست کار کند.
سوالات متداول (FAQ)
شیرآلات UPVC چیست؟
نوعی شیرآلات پلیمری ساختهشده از پلیوینیل کلراید سخت و غیرپلاستیکی، برای قطع، وصل یا در برخی طراحیها کنترل جریان سیالات.
تفاوت PVC و UPVC چیست؟
UPVC نوعی PVC سخت و غیرپلاستیکی است. تفاوت اصلی به ترکیب و وجود یا عدم وجود نرمکننده در ساختار ماده مربوط میشود.
آیا شیرآلات UPVC برای مواد شیمیایی مناسب هستند؟
برای برخی مواد بله، اما نباید این را به همه مواد شیمیایی تعمیم داد. نوع ماده، غلظت، دما و فشار باید با جدول سازگاری شیمیایی سازنده بررسی شود.
آیا شیر UPVC برای آب مناسب است؟
بسته به نوع محصول و تأییدیههای آن، بله؛ مشخصات فنی و استانداردهای محصول باید قبل از انتخاب بررسی شود.
شیر UPVC تا چه دمایی قابل استفاده است؟
به طراحی و سازنده بستگی دارد؛ برای نمونه برخی سیستمهای PVC-U صنعتی محدوده ۰ تا ۶۰ درجه سانتیگراد را اعلام میکنند. دمای مجاز دقیق را باید از دیتاشیت محصول استخراج کرد.
آیا شیرآلات UPVC از شیرآلات فلزی بهتر هستند؟
بهصورت مطلق نه. UPVC در خوردگی، وزن پایین و برخی کاربردهای شیمیایی مزیت دارد؛ فلزات برای فشار و دمای بالاتر معمولاً گزینه مناسبتری هستند.
بهترین نوع شیر UPVC کدام است؟
به کاربرد بستگی دارد: قطعووصل سریع → شیر توپی، سایزهای بزرگ → شیر پروانهای، جلوگیری از برگشت جریان → شیر یکطرفه.
قیمت شیرآلات UPVC به چه عواملی بستگی دارد؟
سایز، نوع شیر، برند، جنس آببند، نوع اتصال، فشار کاری، نوع عملگر و مشخصات فنی.
